九十度相交轴旋转运动传递机构

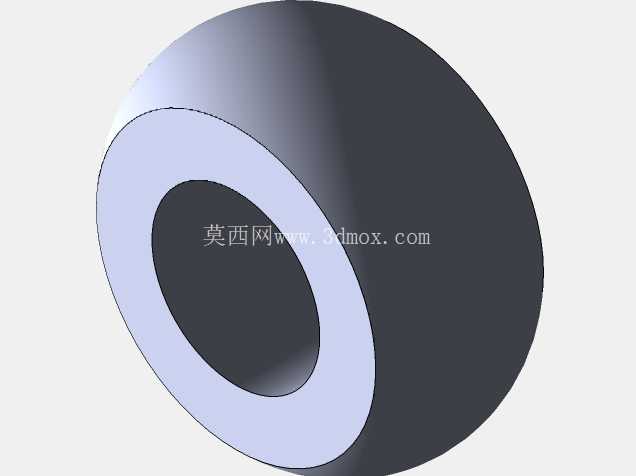

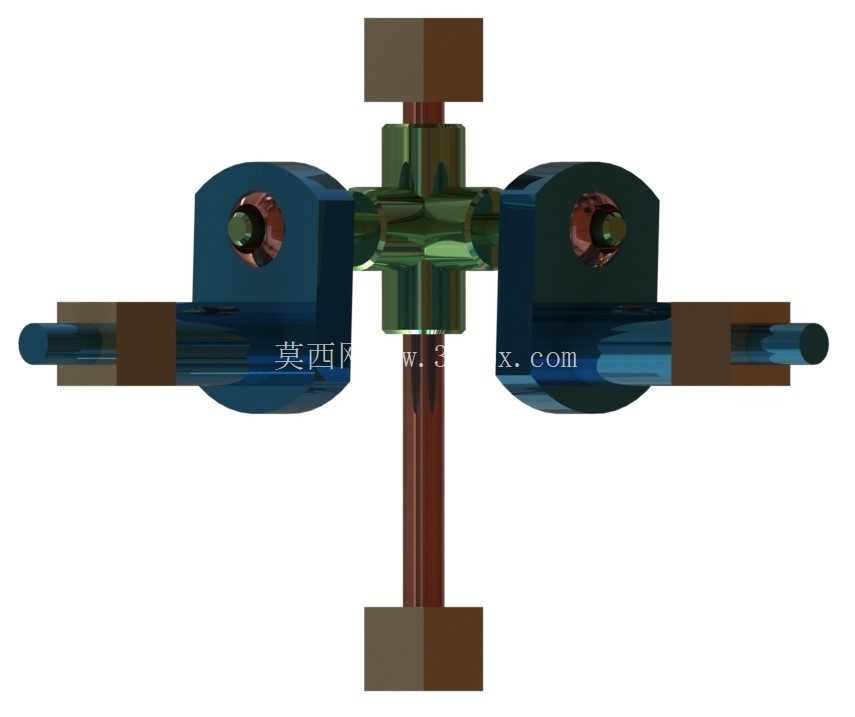

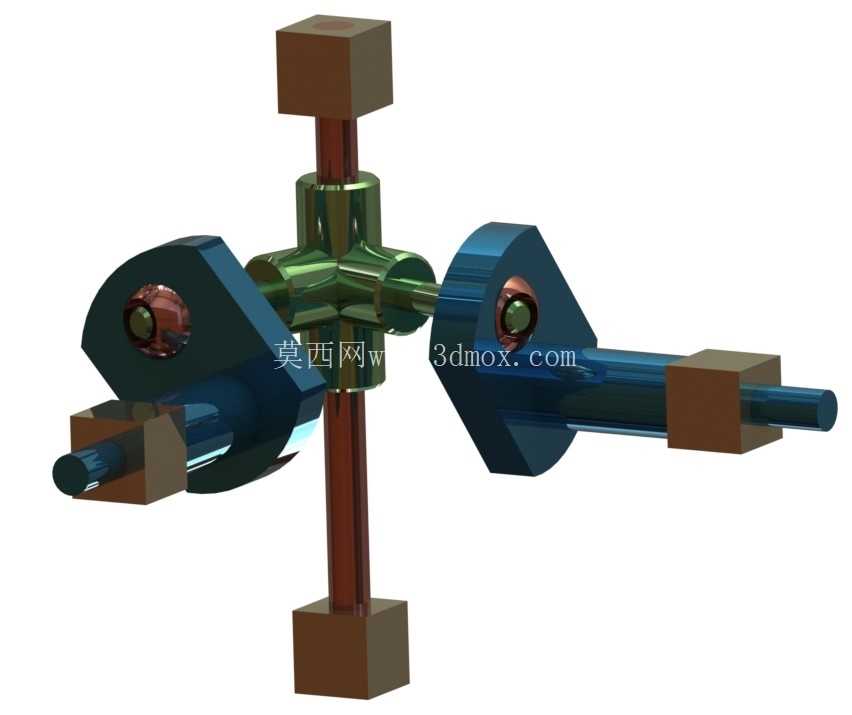

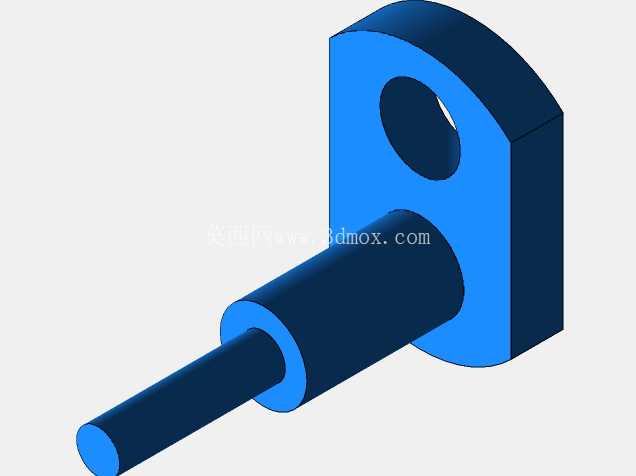

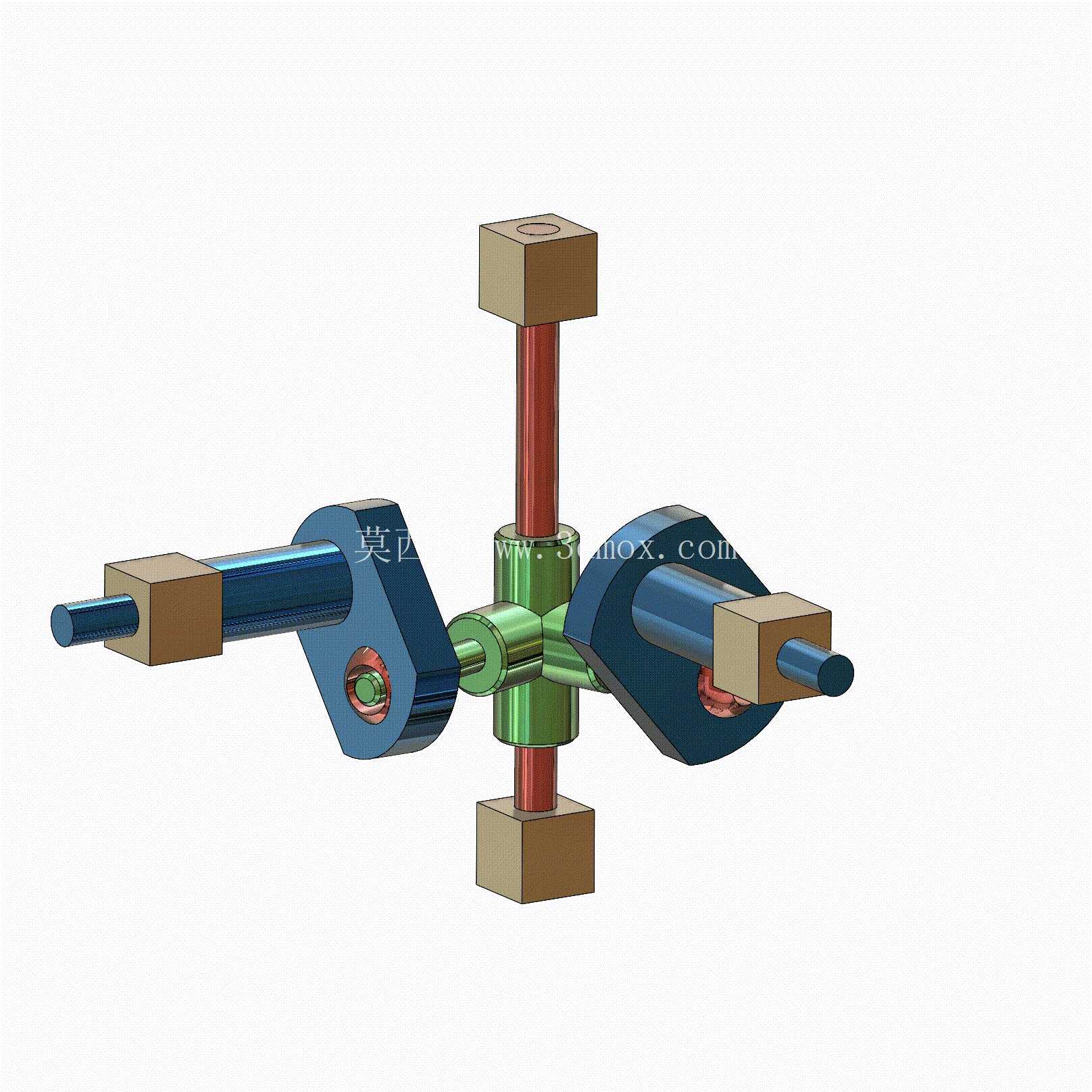

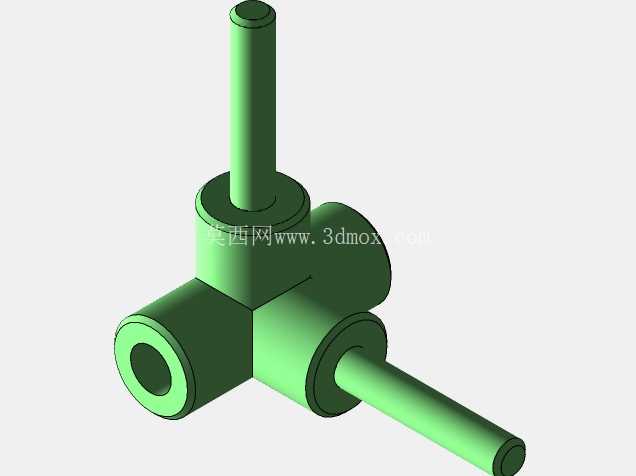

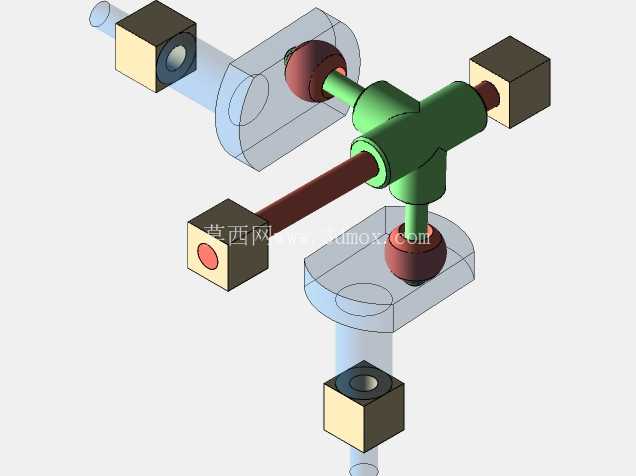

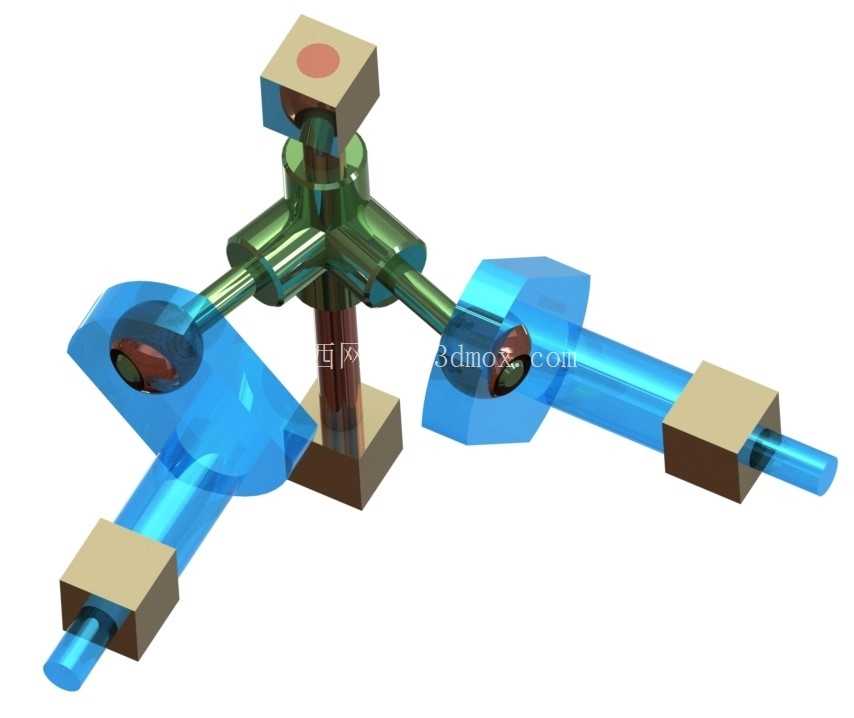

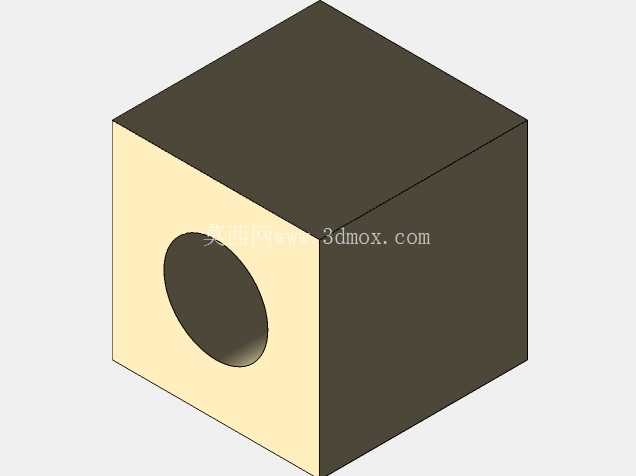

　　从结构组成来看，整套机构没有复杂的异形曲面加工件，核心传动部件为十字交叉的中间传动轴，十字轴的四个轴端分别配置了滑动配合的连接耳，两个主动与从动侧的连接臂分别卡合在十字轴相对的两个轴端上，当其中一根轴带动自身连接臂旋转时，连接臂会推动十字轴产生空间摆动，同时带动另一侧的连接臂同步旋转，最终实现90度夹角下的运动传递。这种结构的传动逻辑本质是通过中间十字件的空间自由度补偿两轴的相交角度差，相比锥齿轮传动，它不需要严格保证两轴的轴线交点完全重合，允许存在小范围的安装位置偏差，对安装基座的加工精度要求更低，在小型设备的原型验证阶段、教学实验台的搭建场景中，能大幅降低加工与装配的调试周期。在小型自动化输送线的转角工位、轻工包装设备的动力转向单元、台式实验装置的动力换向结构中，常遇到两根轴线呈空间垂直相交状态的旋转轴需要同步传递扭矩的场景，这类场景如果采用锥齿轮组传动，不仅需要配套加工齿形、预留齿轮啮合的侧隙调整空间，还需要考虑齿轮润滑、长期运行磨损后的间隙补偿问题，对于轻载、低转速、传动精度要求不算极高的工况而言，整套锥齿轮传动方案的加工装配成本偏高，后期维护也相对繁琐。本次呈现的相交轴传动机构，正是针对这类轻载90度换向传动场景设计的替代结构，它跳过了齿形啮合的传动逻辑，通过十字交叉的中间连接体配合两端的轴头抱合结构，实现两根垂直相交轴之间的旋转运动传递。

　　从安装边界来看，整套机构沿主动轴轴向的总长度可根据实际安装空间调整连接臂的轴向尺寸，沿从动轴轴向的伸出长度与主动轴侧保持对称，十字中间件的回转直径决定了机构的径向安装空间，设计时只需要保证十字件在整个回转行程内不会与周边的机架、管线产生运动干涉即可，不需要额外预留齿轮啮合的调整间隙，也不需要配套安装轴承座的密封结构，整体占用空间比同扭矩等级的锥齿轮传动箱小30%左右。从功能特性上看，这种传动结构属于低副传动，所有配合面均为面接触，运行过程中的接触应力比齿轮的线接触更小，在轻载工况下的运行噪音更低，不需要额外添加润滑脂就能实现无卡顿运转，非常适合用在食品包装、教学演示这类不允许油污污染、对运行噪音有要求的场景。

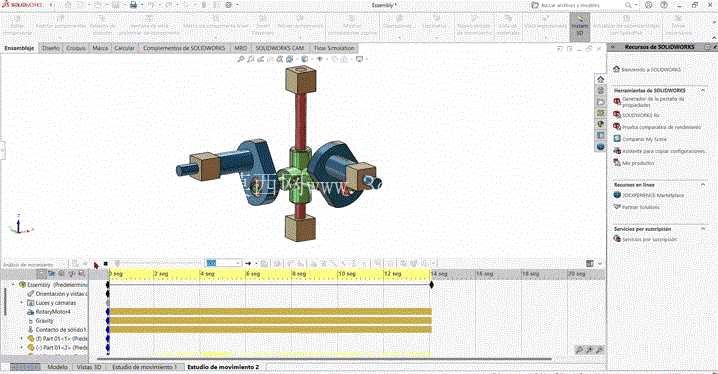

　　当然这种结构也存在自身的适用边界，由于中间十字件与连接耳之间是滑动摩擦，它不适合大扭矩、高转速的连续传动场景，当传递扭矩超过滑动面的接触应力极限时，会出现配合面快速磨损、传动间隙增大的问题，因此在设计选型时，需要根据实际传递的扭矩大小调整十字轴与连接耳的配合面面积，也可以在配合面处镶嵌自润滑铜套来降低磨损速率，延长结构的使用寿命。在实际建模过程中，需要重点关注十字轴四个轴端的同轴度公差，以及两个连接臂上轴孔的位置度公差，如果相对的两个轴孔轴线不共线，会导致机构在旋转过程中出现卡滞、传动阻力周期性波动的问题；另外连接臂与轴端的配合间隙需要控制在合理范围，间隙过大会导致传动回差增大，间隙过小则会增大装配难度，在低温环境下运行时还可能因为材料热胀冷缩出现卡死的问题。

　　从实际应用的反馈来看，这种结构在转速不超过300转每分钟、传递扭矩不超过5牛米的工况下，连续运行寿命能达到数千小时，完全能满足小型自动化设备、教学实验装置的使用需求，相比传统的锥齿轮、万向节传动方案，它的零件数量更少，加工难度更低，普通的三轴铣床甚至3D打印就能完成所有零件的加工，非常适合非标设备研发阶段的快速原型制作，也能作为机械原理教学的演示机构，直观展示空间相交轴之间的运动传递过程，帮助初学者理解空间机构的自由度计算与运动转换逻辑。在安装调试时，只需要将两根待连接的轴分别固定在两侧连接臂的安装孔内，通过顶丝或者键连接实现轴与连接臂的周向固定，调整两轴的轴线尽量交于十字件的中心位置，不需要做复杂的啮合间隙调整就能直接投入使用，后期维护时只需要定期检查配合面的磨损情况，在磨损量超过允许值时更换对应的连接耳或者十字轴即可，维护成本远低于传统的齿轮传动机构。
