盘形凸轮与从动件配合传动结构

　　在自动化装配线、轻工包装设备、纺织机械以及教学实训台架中，盘形凸轮与从动件的组合是实现周期性往复运动最常用的结构方案之一，这类结构不需要复杂的电控程序，仅靠轮廓型面的几何约束就能把主轴的连续旋转运动，转化为从动件端预设规律的直线往复或者摆动输出，在节拍固定的工位上，可靠性远高于多气缸联动的方案。从实际使用场景来看，这类盘形凸轮常被用在送料工位的顶料动作、包装机的封盒压合动作、印刷设备的递纸机构上，因为所有运动轨迹都固化在凸轮轮廓上，只要主轴转速稳定，每个动作的起止时间、行程距离、运动速度曲线都能保持高度一致，不会出现气动元件因为气压波动导致的动作滞后问题，也不需要额外布置位置传感器做反馈校验，长期运行的维护成本更低。

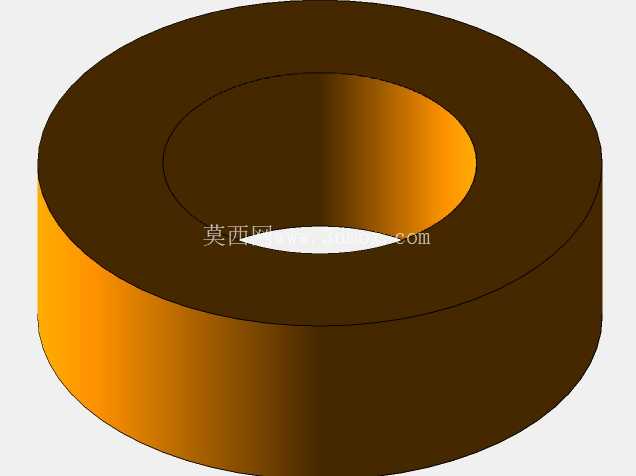

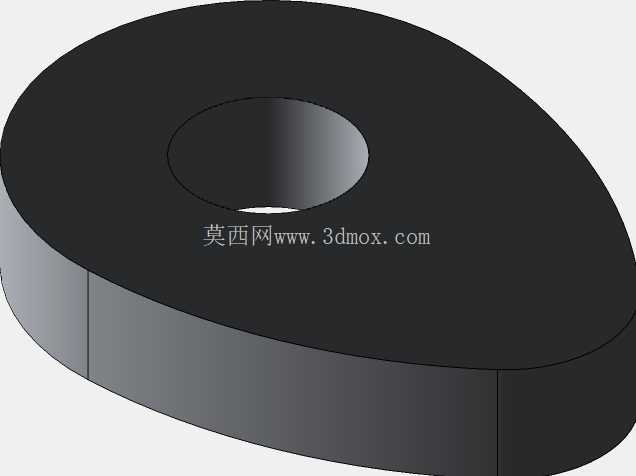

　　设计这类结构的时候，首先要明确从动件的运动需求，是等速运动、等加速等减速运动还是简谐运动，不同的运动规律对应不同的凸轮轮廓曲线，比如高速运行的工位要优先选择加速度曲线平滑的运动规律，避免从动件和凸轮表面出现刚性冲击，降低运行噪音和接触面的磨损；低速重载的工位可以选择加工更简单的等速轮廓，降低轮廓加工的精度要求。这个盘形凸轮的中心设置了标准的安装轴孔，孔壁和主轴的配合公差一般选H7/k6的过渡配合，靠键连接传递扭矩，安装的时候要保证凸轮的基准端面和主轴轴线垂直，端面跳动量控制在0.02mm以内，不然会导致从动件在运动过程中出现侧向偏移，加剧导套的磨损。凸轮的厚度是根据从动件的接触应力计算确定的，和从动件接触的工作表面要做淬火处理，硬度达到HRC45-50，表面粗糙度控制在Ra0.8以下，减少长期往复接触带来的磨粒磨损。

　　从安装边界来看，这类盘形凸轮的外径是根据从动件的最大行程确定的，基圆半径的选择要兼顾压力角和整体安装空间，基圆半径太小会导致推程压力角超过许用值，让从动件的受力变差，甚至出现卡滞；基圆半径太大会让整个凸轮机构的占用空间变大，不利于设备的紧凑化布局。从动件和凸轮接触的端头一般会做成平底或者滚子结构，平底结构适合高速运行，接触应力分布更均匀，滚子结构能把滑动摩擦转化为滚动摩擦，降低传动阻力，适合载荷稍大的场合。实际装配的时候，要给从动件的导套预留足够的支撑长度，导套和从动杆的配合间隙控制在0.01-0.03mm，间隙太大会导致从动件运动过程中出现歪斜，让接触点偏离凸轮轮廓的设计位置，导致实际运动轨迹和设计值出现偏差；间隙太小会增加运动阻力，出现卡涩问题。

　　在教学实训场景中，这类凸轮从动件结构是机械原理课程的核心演示教具，学生可以通过更换不同轮廓的凸轮片，直观观察不同运动规律下从动件的位移、速度变化，理解压力角、基圆半径、行程这些核心参数对机构运行的影响，也能通过实际拆装掌握凸轮机构的装配调整要点，比如凸轮周向位置的调整会改变从动件动作的起始相位，对应到生产设备上就是调整不同工位动作的配合时序，保证各个动作之间不出现干涉。在实际设备维护中，这类结构的常见故障点主要是凸轮轮廓的异常磨损、从动件导套的磨损、复位弹簧的疲劳失效，日常巡检的时候要注意听运行过程中有没有异常的冲击噪音，定期给接触表面添加润滑脂，减少干摩擦带来的损耗，如果发现从动件的行程出现偏差，首先要检查凸轮的紧固螺丝有没有松动，有没有出现周向转动，再检查接触表面有没有出现点蚀或者凹坑，及时更换磨损的零件就能恢复机构的正常运行。
