杆件拼接式正二十面体焊件结构设计

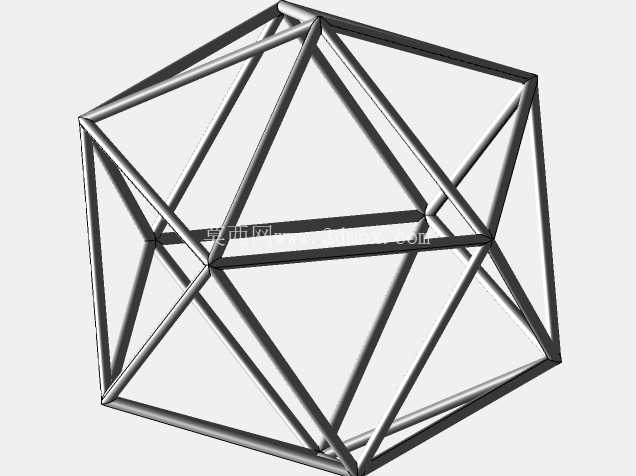

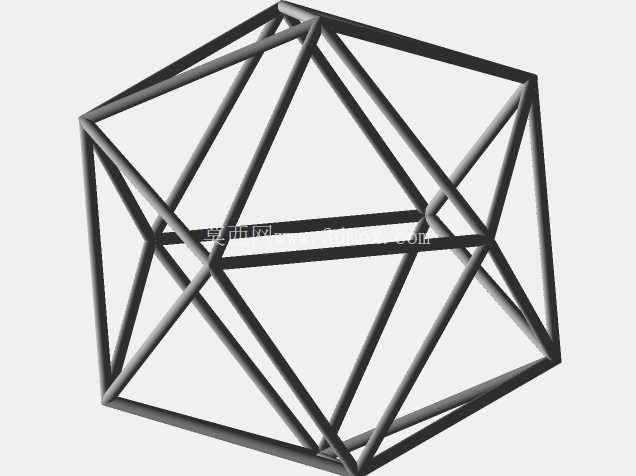

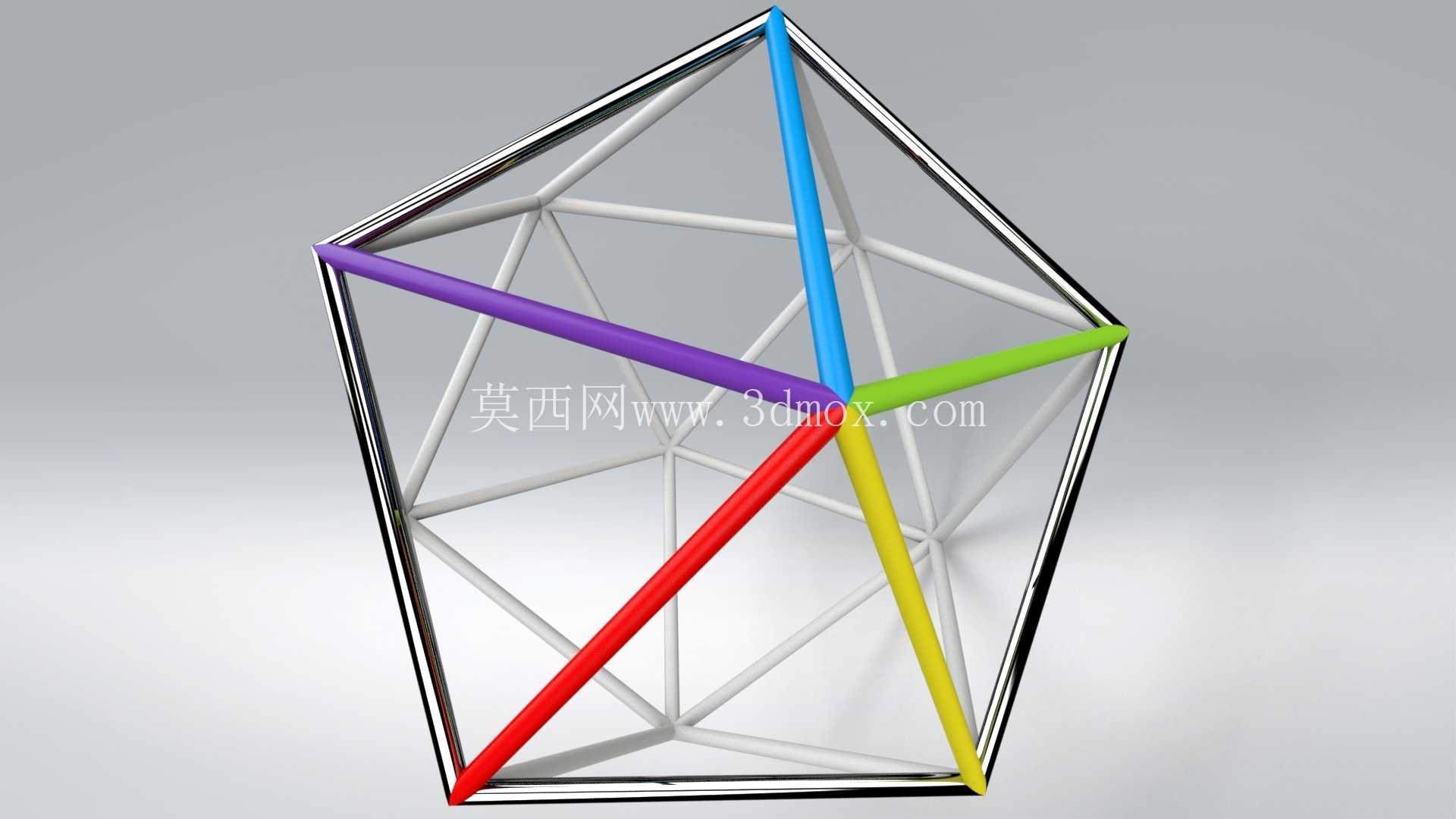

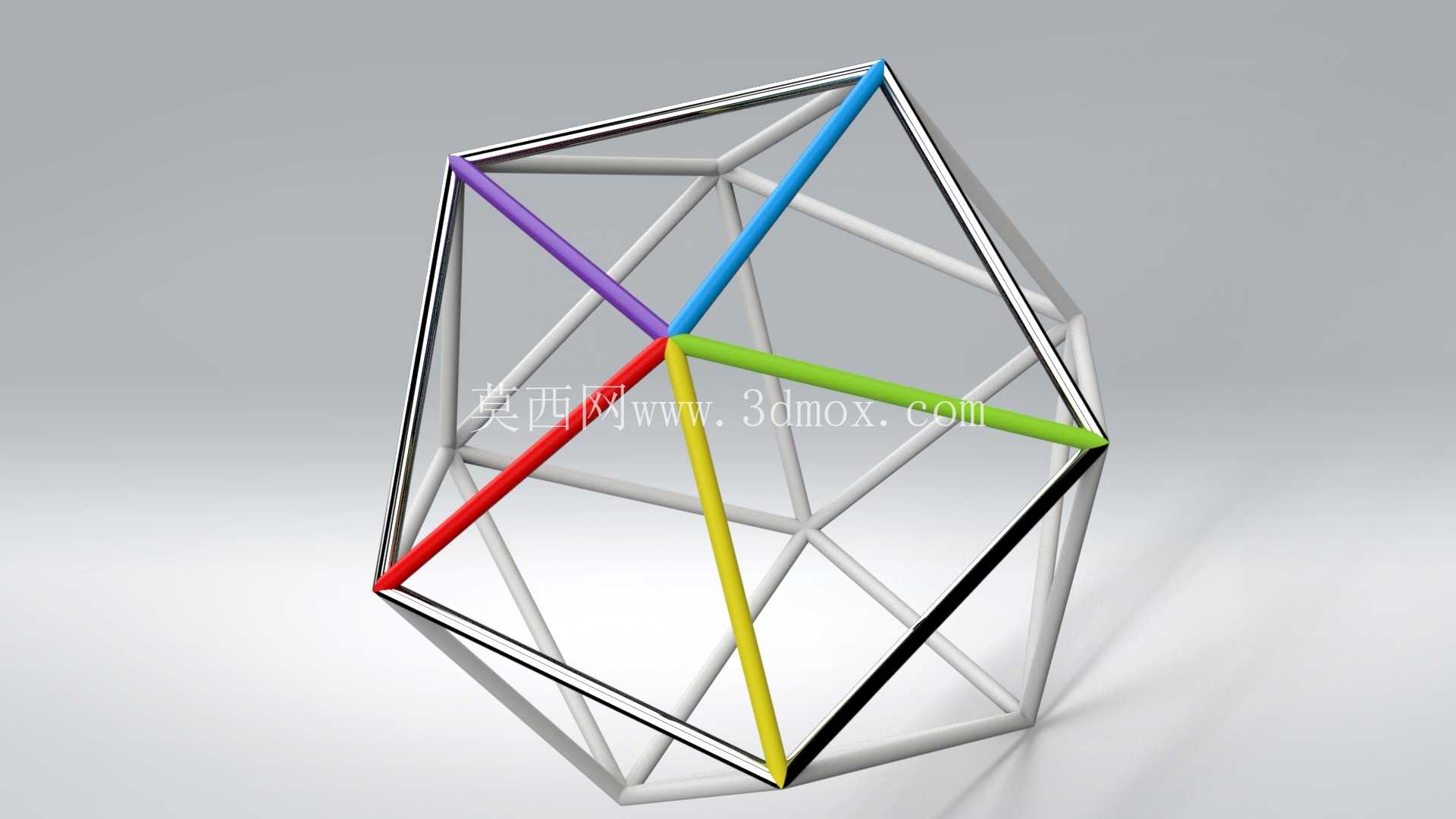

　　该结构以正二十面体的几何拓扑为核心逻辑，采用等径圆管作为基础杆件，通过空间斜接拼焊形成完整的自支撑框架，所有杆件交汇于二十面体的12个顶点，每个顶点处恰好汇聚5根不同方向的杆件，相邻杆件间的空间夹角完全遵循正二十面体的几何规律，无需额外支撑构件即可实现整体结构的力学自稳。从实际工程应用场景来看，这类空间多面体框架结构常被用作特种工装的承载骨架、大跨度轻质临时支撑结构、异形艺术装置的内部受力框架，或是教学演示用的空间几何教具，相比传统的桁架结构，正二十面体的对称拓扑能让各个方向的受力均匀分散到每一根杆件上，在相同耗材重量的前提下，拥有更高的整体刚度与抗形变能力。

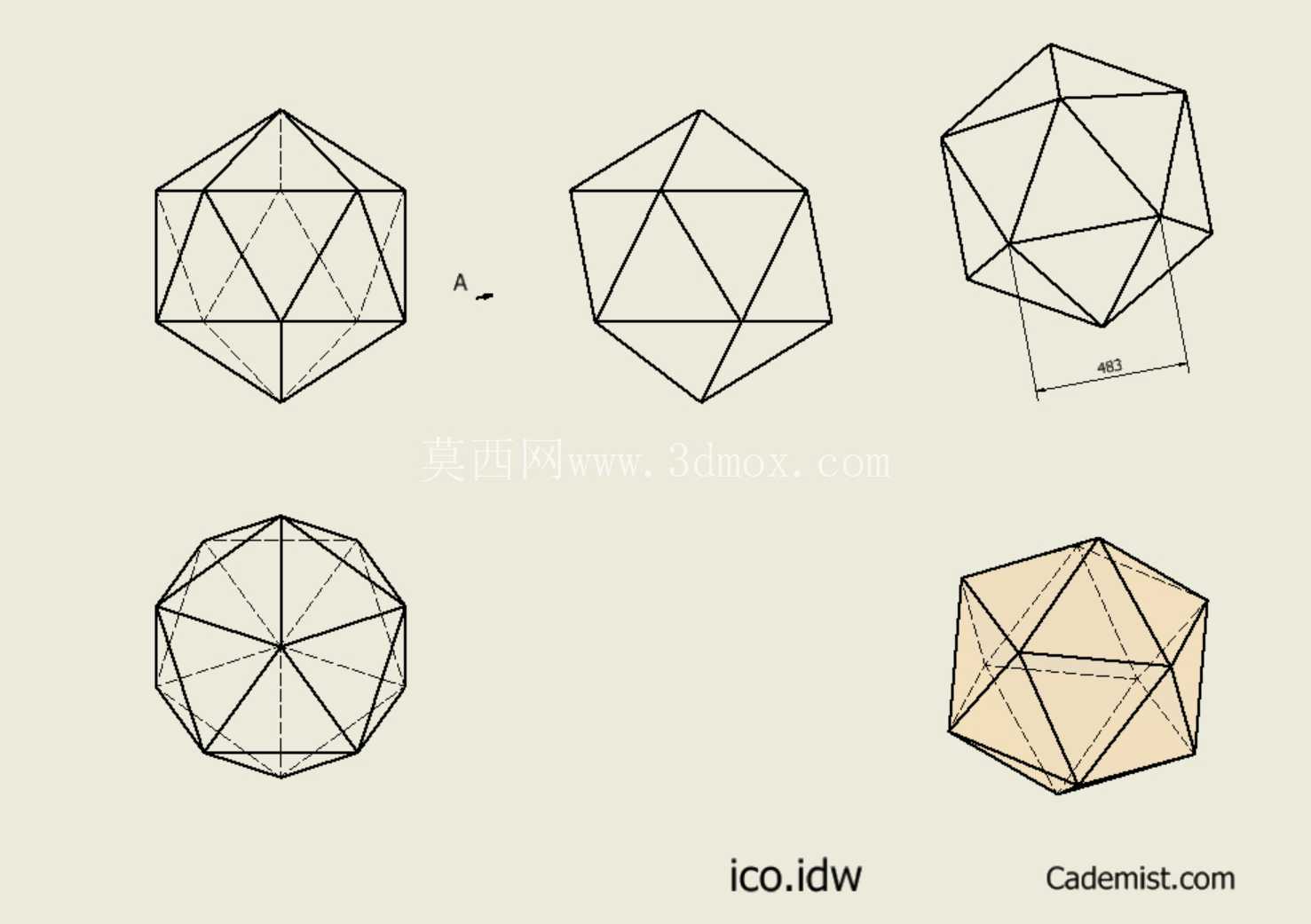

　　在设计思路上，首先需要确立正二十面体的空间坐标基准，通过三维空间曲线定位每一根杆件的中心轴线，确保所有杆件的长度完全一致，顶点处的交汇点不存在尺寸偏差，避免后续拼焊时出现杆件错位、接缝间隙不均的问题。杆件端部的斜接切口是整个设计的核心难点，由于每个顶点处5根杆件的空间朝向各不相同，传统的平面切割无法满足拼接要求，需要通过曲面补丁的方式对每根杆件的端部进行相贯线处理，让相邻杆件的切口面完全贴合，既能够减少焊材的填充量，也能避免焊接时因接触面过小导致的应力集中问题。

　　从安装边界来看，该框架整体为中心对称结构，外接球直径可根据实际使用需求等比例缩放，所有杆件的规格保持统一，加工时仅需调整杆件端部的切割角度即可完成批量下料，现场拼装时可按照从中心顶点向外辐射的顺序逐根定位焊接，无需制作复杂的整体拼装胎具，仅需简单的角度定位工装即可保证拼装精度。结构的所有焊接节点均位于多面体的顶点位置，焊后打磨处理的操作空间充足，不会出现杆件交叉遮挡导致的焊接死角，能够有效保证每一处焊缝的焊接质量。

　　在功能特性上，该框架既可以作为独立的承载结构使用，也可以在外部覆盖蒙皮形成封闭的多面体壳体结构，内部中空区域可根据需求加装传感器、配重块或是其他功能组件，由于整体结构的对称性，无论以哪个面作为支撑面放置，整体的受力状态都保持一致，不会出现偏载导致的结构失稳问题。设计过程中需要特别注意杆件交汇节点处的材料避让，避免多根杆件在顶点位置出现实体干涉，每根杆件的端部切口需要预留出合适的焊接坡口角度，保证焊缝能够熔透足够的深度，满足结构的强度要求。对于需要轻量化设计的应用场景，还可以在保证杆件长细比满足刚度要求的前提下，适当减小杆件的壁厚，进一步降低整体结构的自重，同时不会对整体的承载能力造成明显影响。
