带旋转摇臂的可调角度万向传动接头

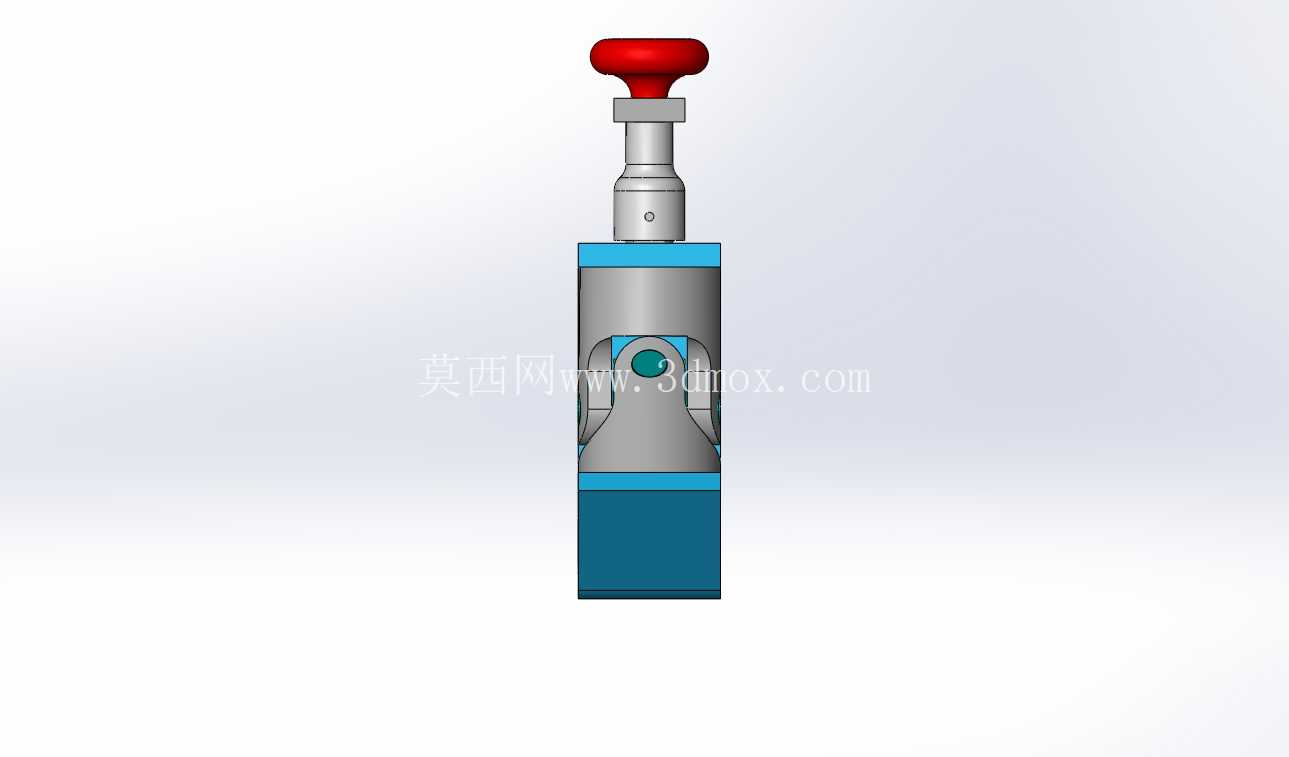

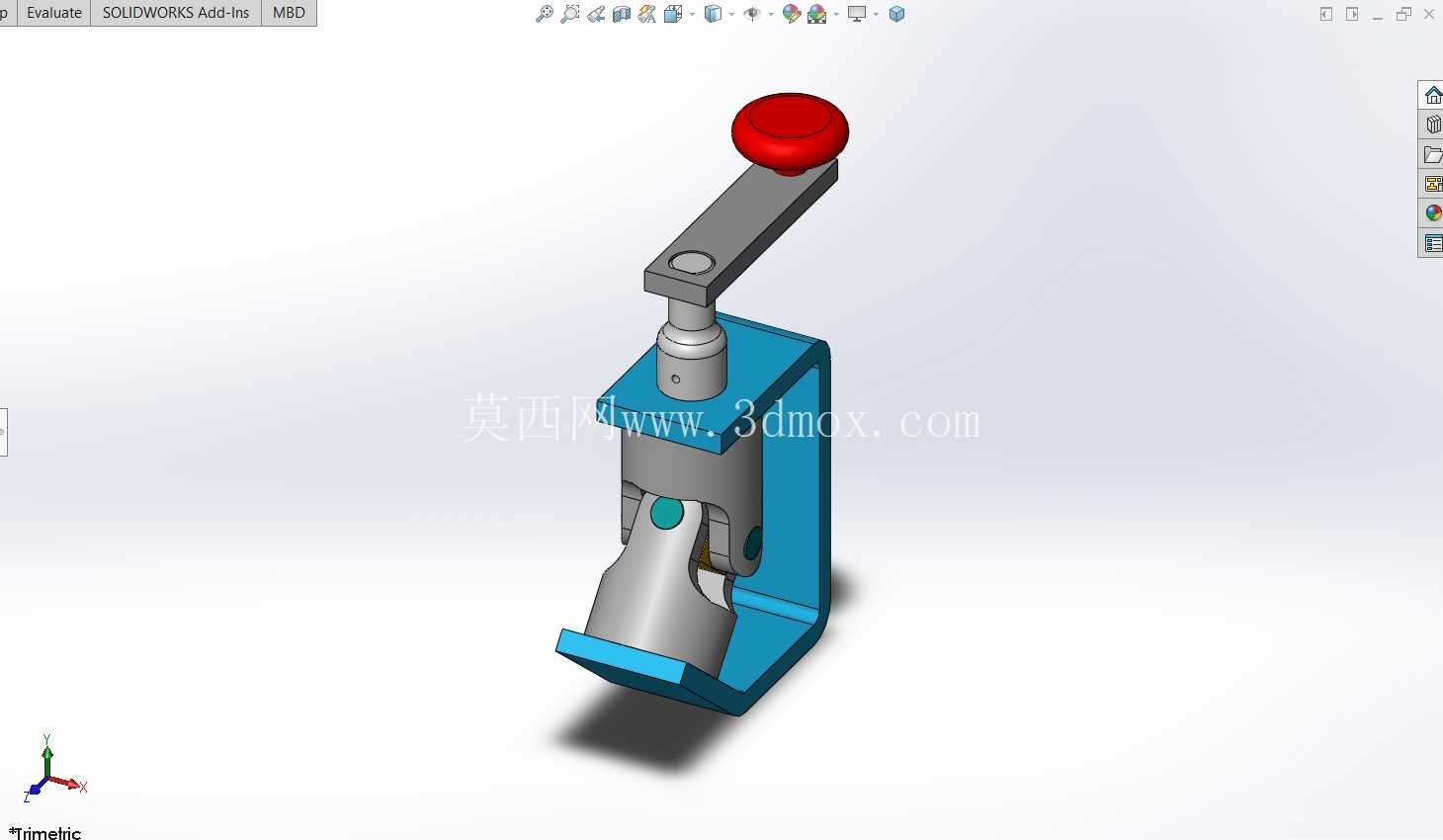

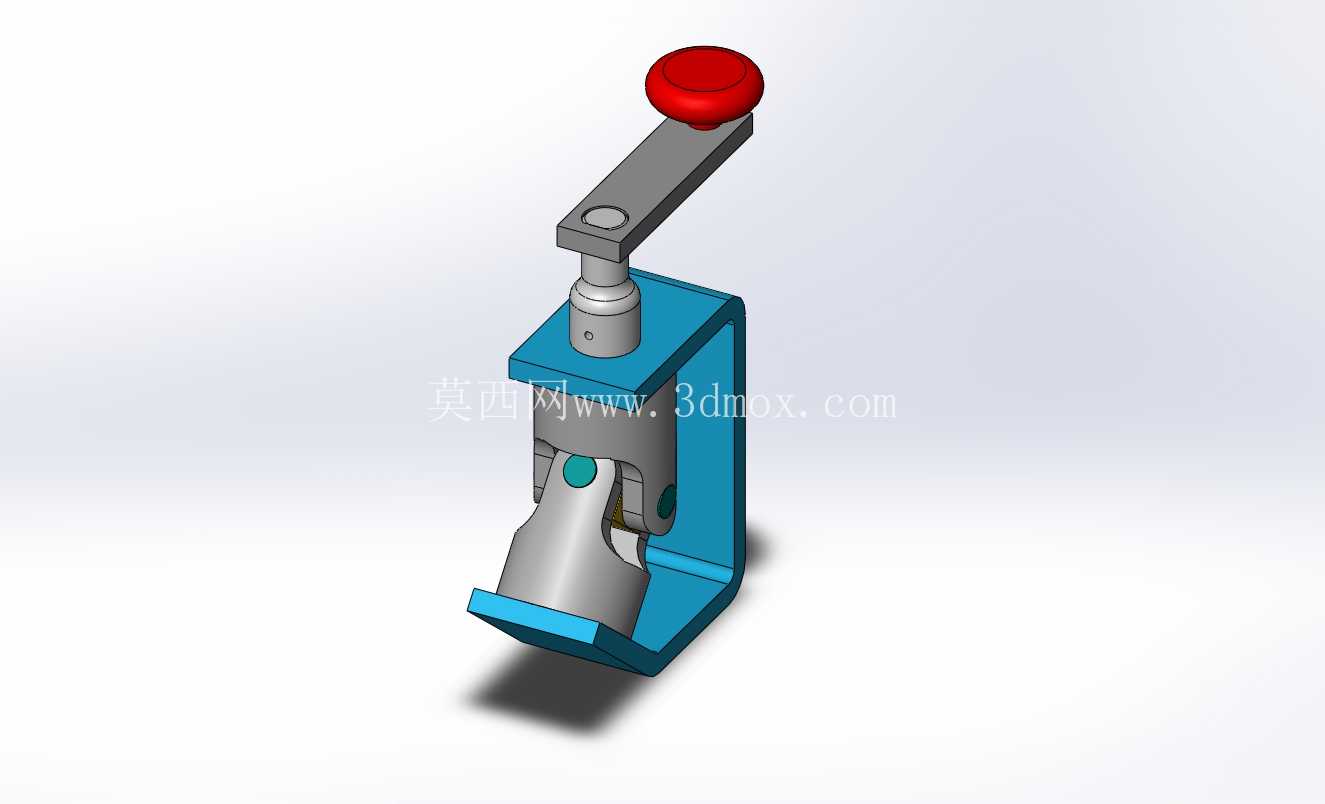

　　在轻工自动化生产线、小型实验台架、手动调节工装的传动链路里，经常会遇到动力输入轴与输出轴存在小范围空间夹角、且需要手动微调输出端角度的工况，常规的十字轴万向节往往只承担纯传动功能，额外叠加调节机构会让整体结构冗余度升高，安装空间占用也会随之变大，这款集成旋转摇臂的万向传动结构，就是针对这类紧凑空间下的传动加手动调节需求做的整合设计。从实际使用场景来看，这类结构常被用在小型手动进给机构、实验室小型工装的角度调整工位、简易包装设备的导向件调节端，不需要额外配置伺服调节组件，操作人员通过顶部的红色防滑摇柄就能直接带动旋转臂转动，进而驱动下端的铰接接头调整偏转角度，完成角度锁定后即可传递额定扭矩，适配低速、低载荷的手动调节传动场景，相比分体式的万向节加调节手柄结构，集成化的设计能减少至少两个连接紧固件的装配工序，也能避免分体装配带来的同轴度误差累积。

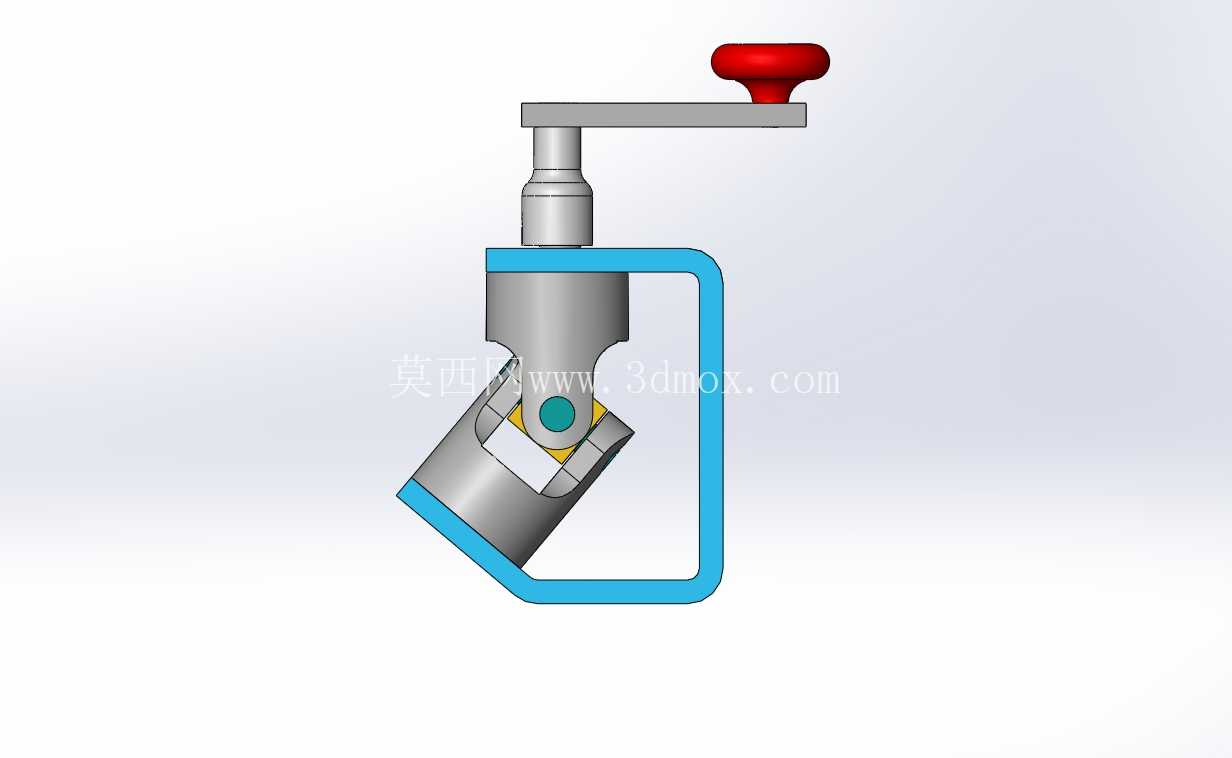

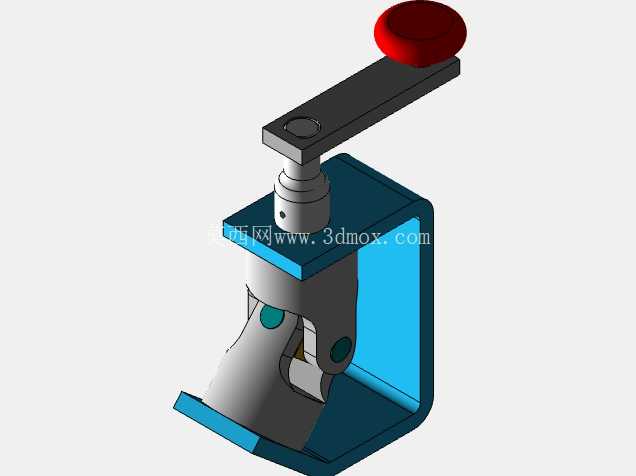

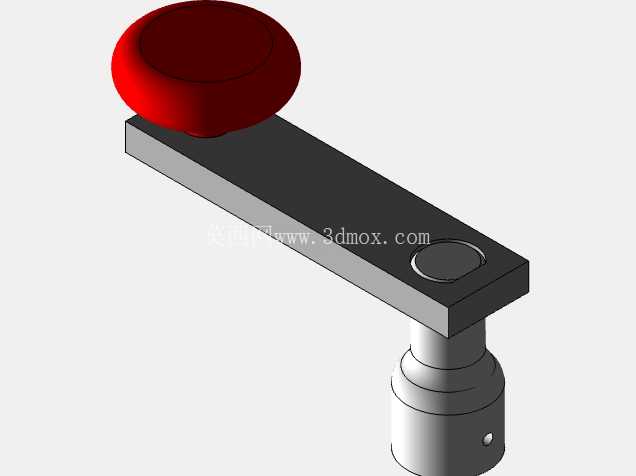

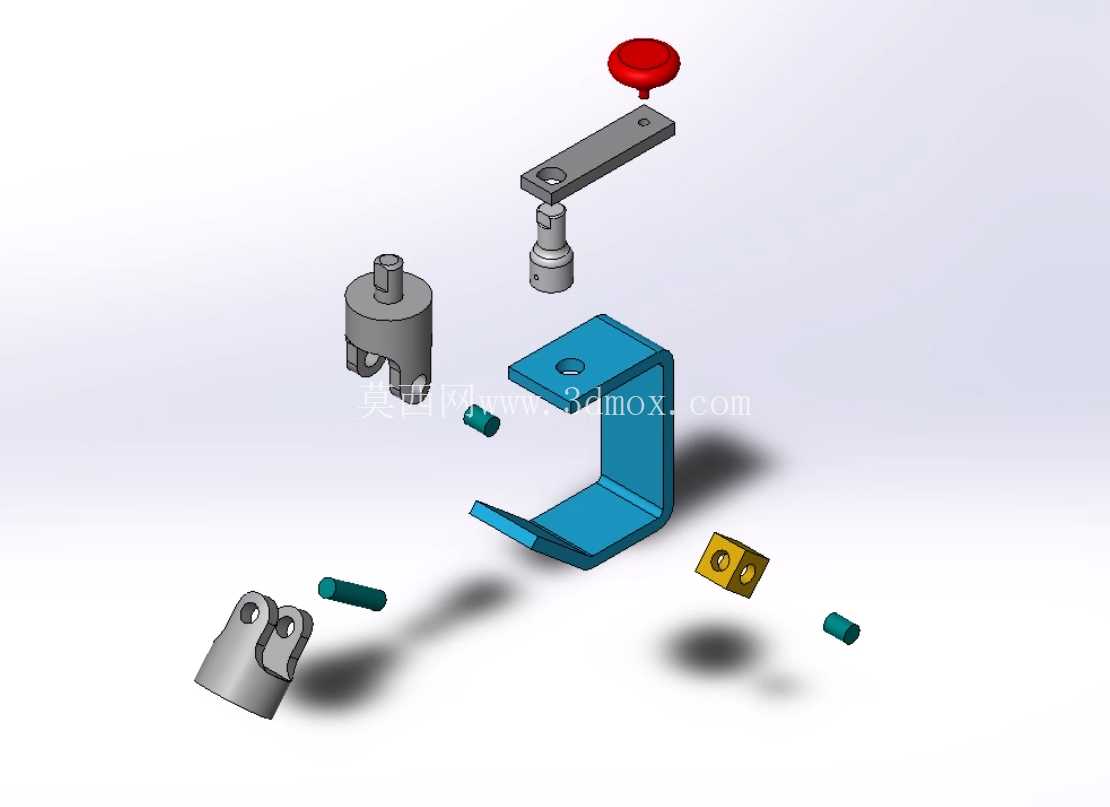

　　从功能特性上看，这款结构的铰接端采用球面配合的铰接形式，相比传统十字轴万向节，它的偏转角度调节范围更灵活，单节即可实现最大35度的空间偏角传递，旋转臂与上部转轴采用过盈配合加圆柱销防转的连接方式，摇动手柄时的扭矩可以无间隙传递到铰接端，不会出现普通键连接的回程间隙，下部的U型安装支架采用折弯一体成型结构，两侧的铰接孔做了同轴度铰孔处理，保证铰接接头转动时无卡滞，支架底部预留了两个沉头安装孔，可以直接通过内六角螺栓固定在设备安装基板上，不需要额外加工转接法兰。设计过程中，首先是确定了传动与调节集成的核心思路，摒弃了传统万向节需要额外加装调节杆的方案，将旋转臂直接集成在万向节的输入轴端，输入轴与支架之间采用铜套滑动配合，既保证转动顺滑，又能承受一定的径向载荷，避免长期手动操作带来的轴部磨损；铰接部位的接触球面做了表面粗糙度Ra1.6的处理，减少转动时的摩擦阻力，同时在铰接位置预留了润滑脂注油孔，日常维护时可以直接注入润滑脂延长使用寿命，顶部的红色摇柄采用圆弧包胶设计，符合人手操作的握持弧度，长时间操作也不会产生硌手的问题。

　　从安装边界与尺寸适配来看，整个结构的总高度控制在120mm以内，U型支架的宽度为42mm，安装孔的中心距为30mm，适配市面上多数小型工装的安装孔位标准，不需要对现有设备的安装基板做二次改孔；输入轴的直径为12mm，下端输出接头的连接端采用标准的扁位加销孔结构，可以直接连接摆杆、压头、导向块等执行末端零件，不需要额外加工转接轴。在实际选型适配时需要注意，这款结构的额定传递扭矩为5N·m，仅适合手动调节、低速轻载的传动场景，不能用于高速旋转的动力传动链路，安装时要保证支架安装面的平面度不大于0.1mm，避免支架安装变形导致铰接部位卡滞；铰接部位的锁紧依靠转轴与铜套的配合阻尼，若需要更大的锁紧力，可以在支架侧面加装紧定螺钉，调整到合适的阻尼后即可实现角度悬停，满足不同工位的调节力度需求。相比市面上的标准万向节产品，这种集成调节摇臂的结构省去了用户自行设计调节机构、加工转接件的步骤，拿来即可直接装配使用，能大幅缩短小型工装、非标设备的设计与加工周期，也能减少装配后的调试工作量，对于做小型非标设备、实验工装的结构工程师来说，这类集成化的传动部件能有效降低整体设计复杂度，提升设备的装配可靠性。
