伺服电机平台安装横向固定连接支架

在自动化产线搭建、小型实验设备调试、非标工装夹具适配的场景里，伺服电机的安装固定一直是结构设计环节需要反复校核的部分，尤其是需要将标准规格伺服电机适配到不同结构的安装平台时，定制化连接支架的设计合理性，直接影响电机运行的稳定性、后期维护的便捷性，甚至会关联到整套传动机构的重复定位精度。这款横向布置的平台连接支架，核心用途就是实现LX-16A型号伺服电机与各类通用安装平台的刚性连接，解决标准电机安装孔位与平台预装孔位不匹配、安装方向受空间限制的实际工程问题。

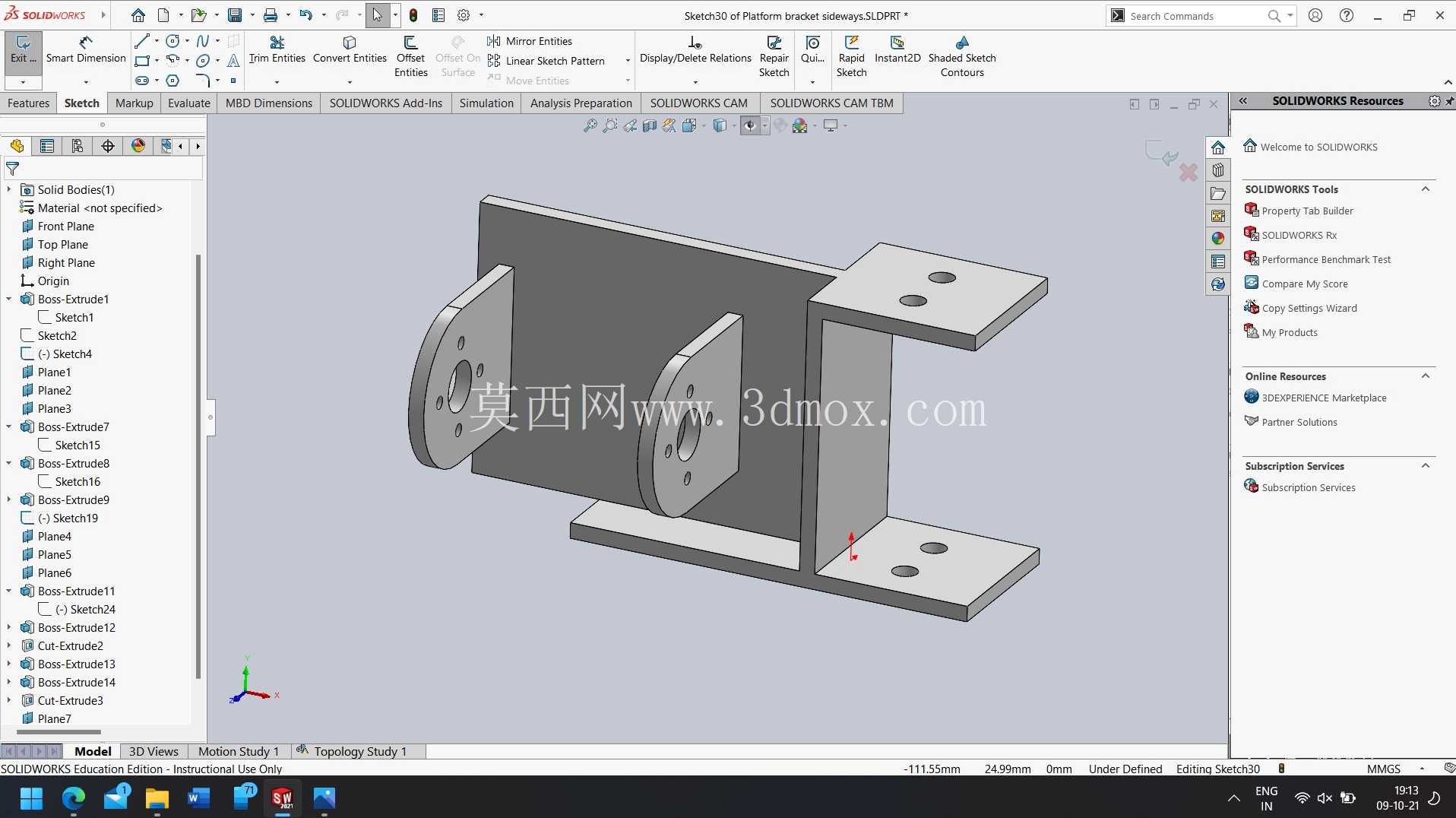

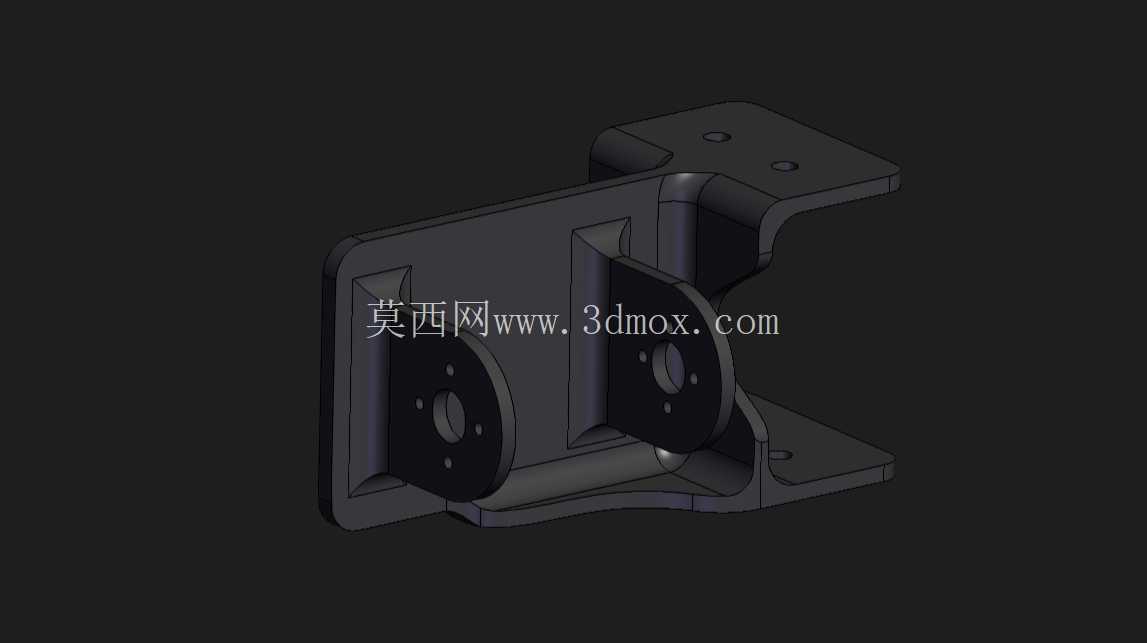

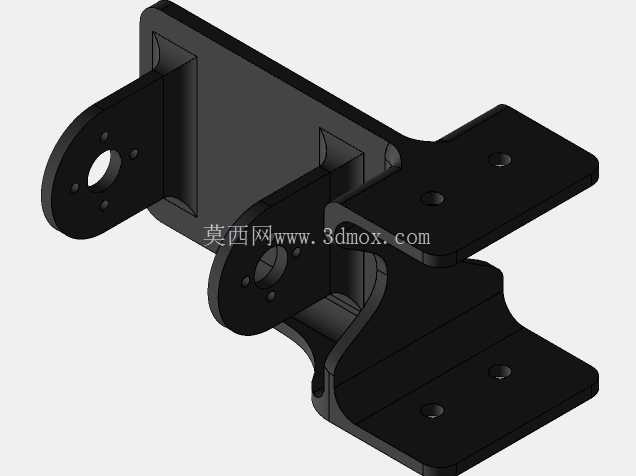

从结构功能特性来看，支架采用一体化弯折成型的主体结构，整体为黑色金属材质做表面氧化处理，抗锈蚀能力适配车间多尘、少量切削液飞溅的常规工业环境。支架一侧设置带中心通孔的圆形安装耳，耳座上均匀分布多个沉头安装孔，刚好匹配LX-16A伺服电机的端面安装孔位，中心通孔预留了电机输出轴的避让空间，不会干涉电机轴的转动以及外接传动件的装配；另一侧延伸出两层平行的平板安装面，每层面板上都预制了多个规则排列的安装孔，可通过螺栓直接固定在铝型材平台、钢板工作台或者设备的机架立面上，双层安装面的设计既提升了支架与平台连接的接触面积，降低单位面积的连接应力，也能适配不同厚度的平台安装边，避免单层面板固定时出现的悬臂翘曲问题。

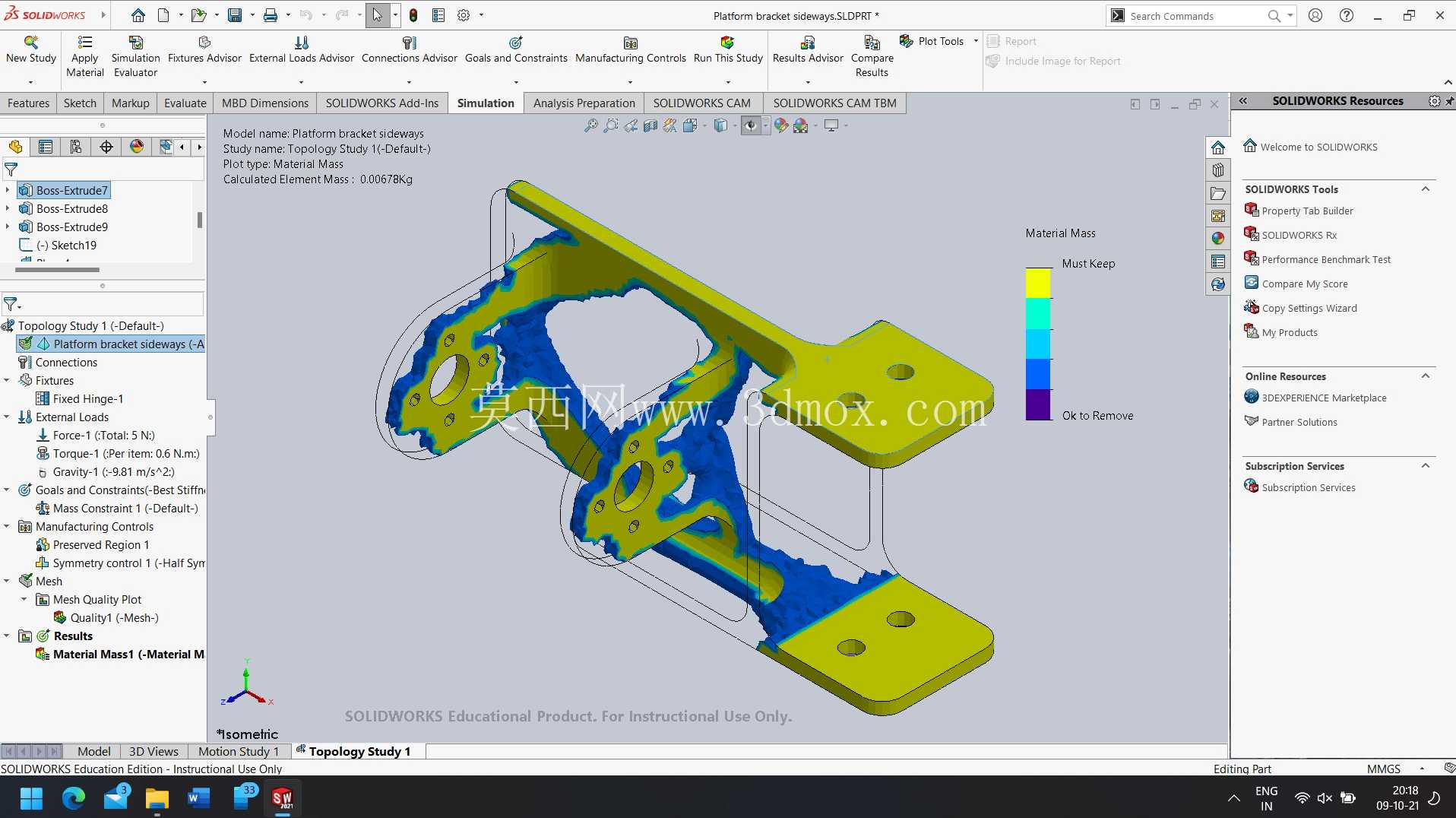

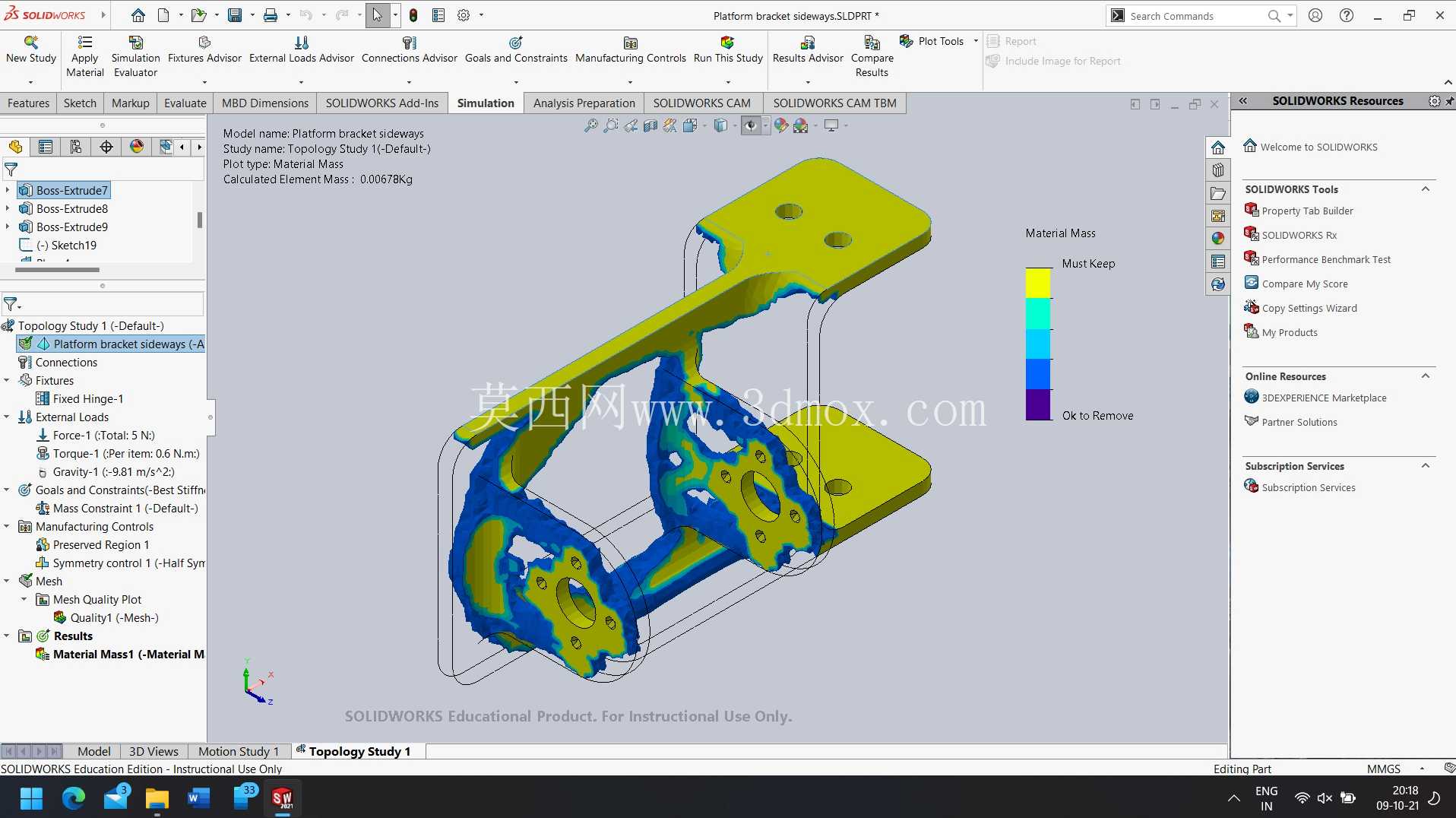

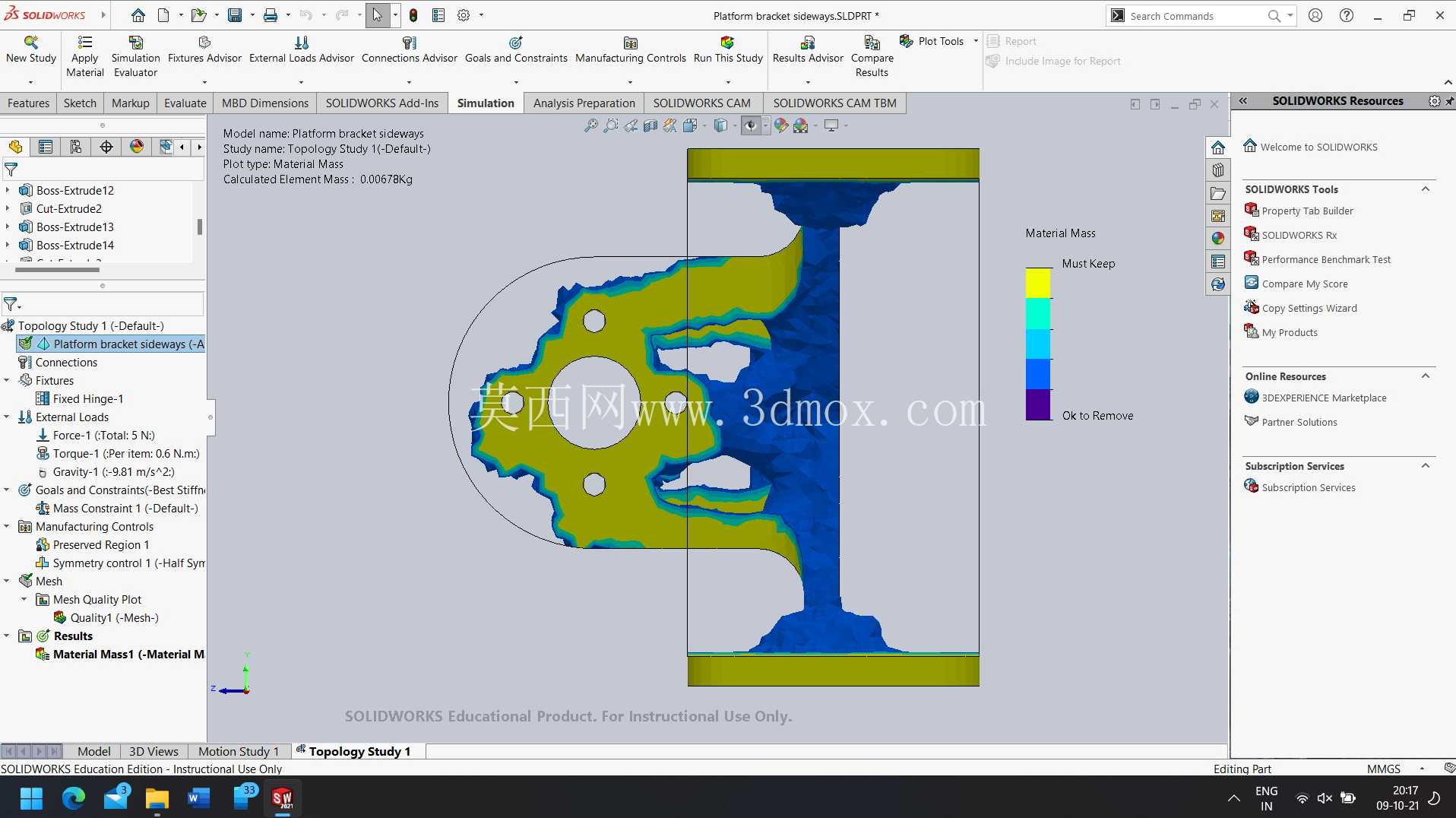

设计过程中引入拓扑优化逻辑是这款支架的核心设计亮点，在初始方案阶段，支架整体为等厚度的实心弯折结构，虽然能满足强度要求，但整体重量偏大，安装时的悬臂负载会额外增加电机端面的受力，长期运行容易出现连接螺栓疲劳松动的问题。通过拓扑优化算法对支架受力工况做仿真迭代，剔除了非受力区域的多余材料，在支架弯折的转角处保留了加强筋结构，抵消横向安装时产生的弯矩，同时在不影响安装孔位强度的前提下，对非连接区域的板材做了轻量化处理，最终的结构既保留了足够的刚性，在电机额定扭矩输出、频繁正反转的工况下不会出现结构形变，又将整体重量控制在合理区间，降低了安装端的负载。

从安装边界与尺寸适配的角度来说，这款支架的横向安装形式，专门适配电机轴线需要与安装平台平面平行的布置场景，区别于常规立式安装的L型支架，横向结构可以让电机输出轴的方向平行于平台表面，适合搭建水平方向的直线传动、摆臂传动机构。安装时需要注意，电机侧的固定螺栓需要选用对应规格的内六角沉头螺栓，螺栓拧入深度不能超过电机端面的螺纹孔深度，避免顶伤电机内部的绕组结构；平台侧的固定需要保证两层安装面都与平台表面完全贴合，如果平台表面平面度不足，需要在连接缝隙处添加调整垫片，避免支架安装后产生内应力，长期受力出现焊缝或者板材开裂的问题。支架的整体外轮廓尺寸适配LX-16A伺服电机的外形，安装后电机尾部不会超出支架的侧边边界，不会和周边的管线、其他结构件产生运动干涉，在狭小的设备安装空间内也能顺利完成装配。

在实际应用中，这类支架除了用于常规的工业自动化设备搭建，也很适合高校机器人实验室、创客工作室做小型机械臂、移动机器人的动力机构安装，标准化的孔位设计可以减少设计人员重复建模的工作量，拓扑优化后的结构也能给其他同类型安装支架的设计提供参考，比如在需要兼顾强度与轻量化的移动设备上，这种去除冗余材料、保留受力路径的设计思路，可以有效降低设备整体自重，提升运动部件的响应速度。需要注意的是，这款支架的额定负载是匹配LX-16A伺服电机的额定输出扭矩设计的，如果更换更大扭矩的电机，需要重新校核支架的结构强度，不能直接套用安装孔位强行装配，避免运行过程中支架断裂造成设备损坏或者安全隐患。
