G型螺旋压紧C形夹钳结构设计

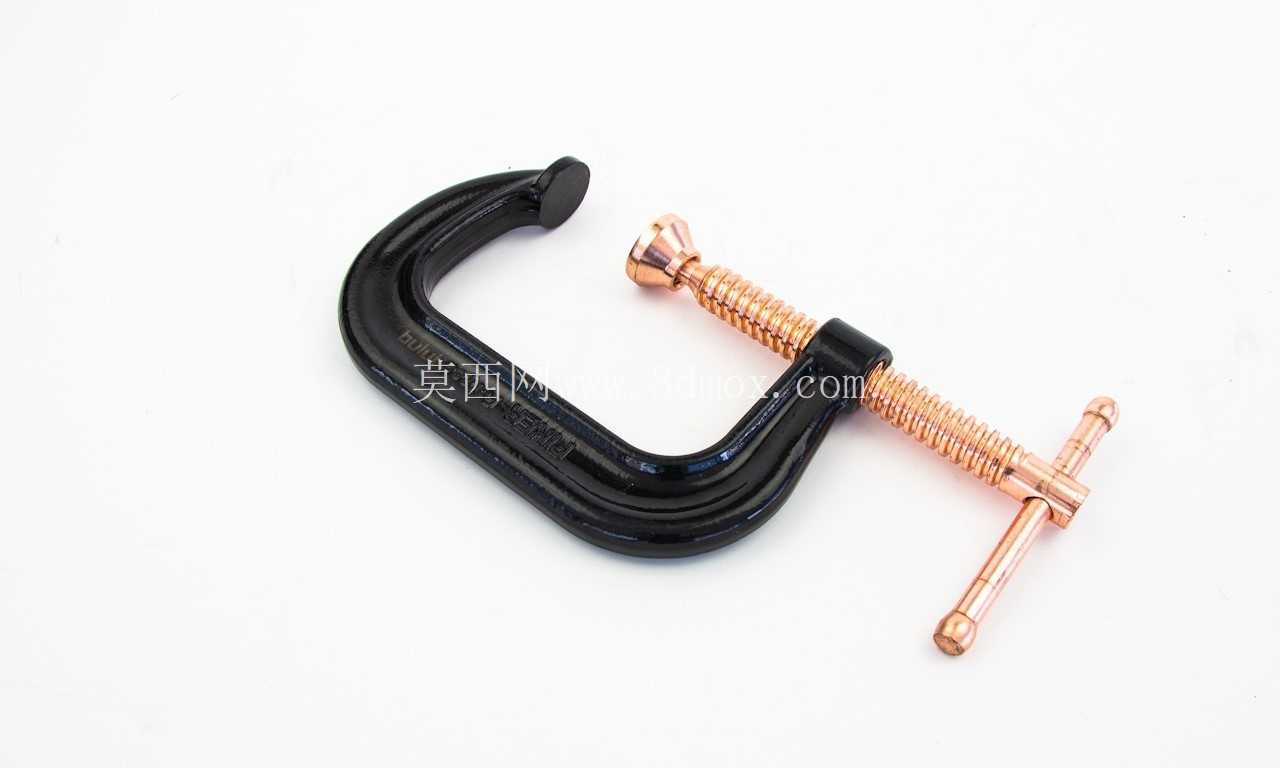

日常机加工工位、钣金装配现场、木工拼接工序里，这类C形螺旋夹钳是出镜率极高的工装辅具，不管是小批量零件的钻孔定位夹持，还是多组件粘接、焊接时的临时压紧固定，都能看到它的身影，相比快速夹钳，它的压紧力调节范围更宽，夹持行程的适配性也更强，不会因为工件厚度的小幅变化就出现夹不紧或者行程不够的问题。

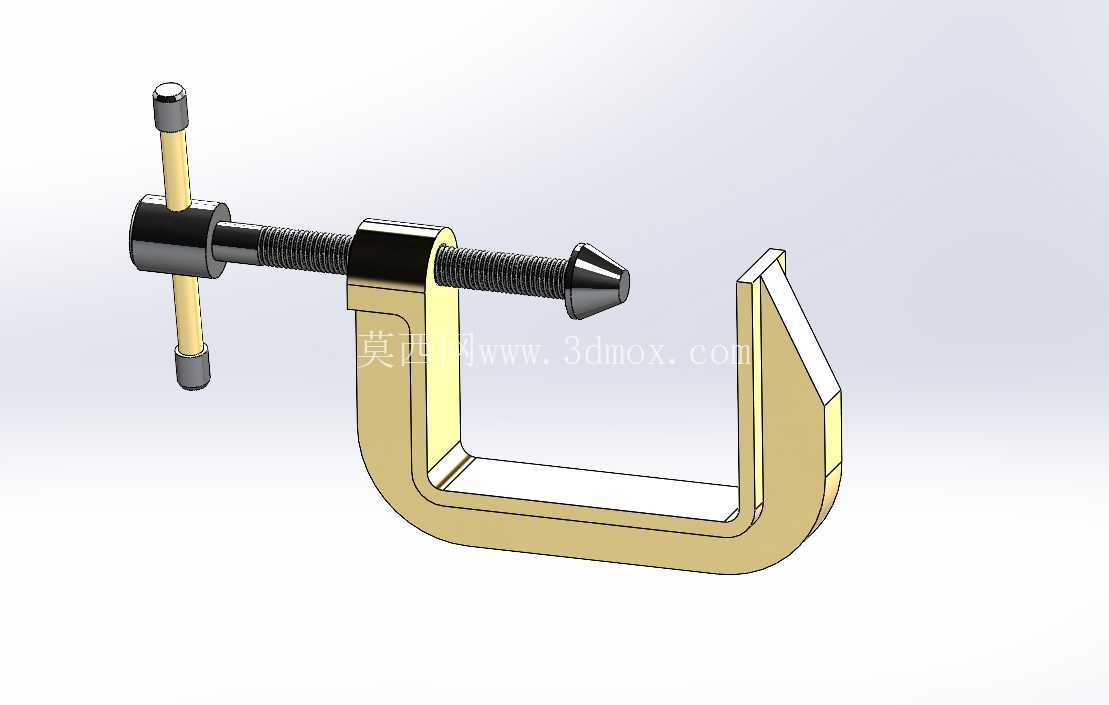

整个夹钳的结构逻辑非常清晰，C形的架体是核心承载部件，采用一体式弯折成型的结构设计，架体的开口深度决定了它能适配的工件边缘宽度，架体的整体厚度与弯折处的圆角过渡，直接决定了大压紧力下的结构刚性，要是弯折处圆角设计过小，长期承受大夹紧力的时候很容易出现应力集中开裂的问题，要是圆角过大又会压缩有效夹持空间，设计时需要在刚性和夹持范围之间做平衡。架体上端的螺纹座是和架体一体加工或者压装固定的，内螺纹和螺杆的配合精度直接影响夹紧时的顺滑度，螺纹副的间隙不能过大，否则夹紧时螺杆会出现偏摆，导致压头和工件表面不能完全贴合，不仅会降低有效压紧力，还可能在工件表面压出不均匀的压痕。

螺杆组件分为操作杆、螺杆主体、压头三个部分，操作杆是穿在螺杆尾部的横向圆杆，采用滑动配合设计，不需要额外的紧固件，操作人员可以根据需要的压紧力大小调整握持位置，需要大压紧力的时候可以握住操作杆两端增大力臂，需要快速开合的时候可以握住操作杆中部快速转动螺杆，这种设计没有多余的锁紧结构，长期使用也不容易出现松动失效的问题。螺杆前端的压头是活动式的锥面结构，和螺杆端部采用小间隙的转动配合，夹紧工件的时候压头可以贴合工件表面不跟转，避免转动的螺杆刮花工件表面，锥面的设计也能让压头在接触工件时自动找正，哪怕工件表面和螺杆轴线存在小幅的角度偏差，也能保证压紧力垂直作用在工件表面，不会出现侧向滑移的问题。

从安装边界来看，这类夹钳不需要额外的固定基座，属于手持便携类工装，C形架体的开口高度决定了最大可夹持的工件厚度，设计时架体内侧的两个夹持面要保证足够的平行度，否则夹紧时工件会出现受力不均翘起的问题。架体的表面处理一般采用镀锌或者喷塑，提升车间潮湿环境下的防锈能力，螺杆部分采用中碳钢调质处理，保证螺纹的耐磨性和螺杆的抗扭强度，避免大力夹紧时螺杆出现弯曲变形。

在实际选型使用时，需要根据待夹持工件的厚度、需要的压紧力来匹配对应规格的夹钳，不能用小规格夹钳强行夹持超厚工件，否则会让C形架体出现永久性的开口变形，导致后续夹持精度下降。日常维护时只需要定期给螺纹副添加少量润滑脂，就能保证螺杆转动顺滑，避免铁屑、灰尘进入螺纹缝隙导致卡滞，活动压头和螺杆的配合位置也要定期清理，防止碎屑堆积导致压头无法灵活转动，影响夹持效果。这类夹钳的结构没有复杂的传动组件，整体可靠性极高，只要不超过额定夹持力使用，基本不会出现故障，是车间装配、加工环节里性价比极高的通用夹持工装。
