互锁式视错觉立方体空间结构造型

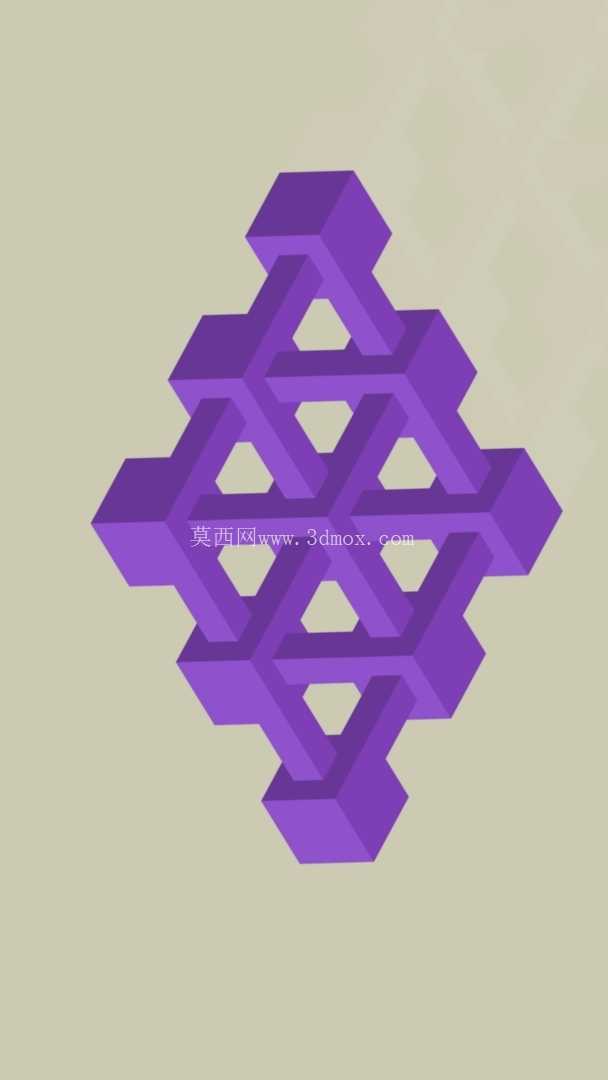

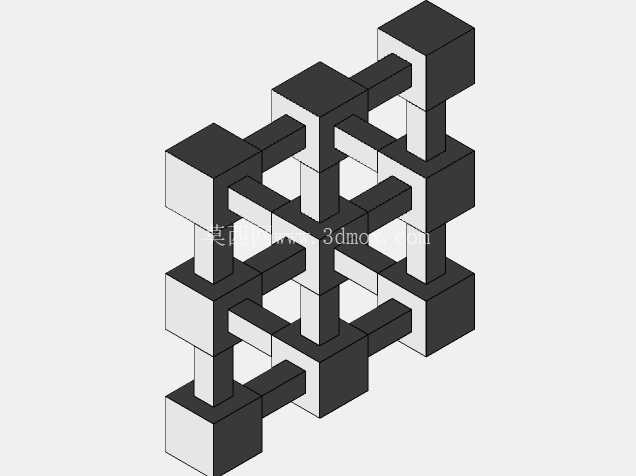

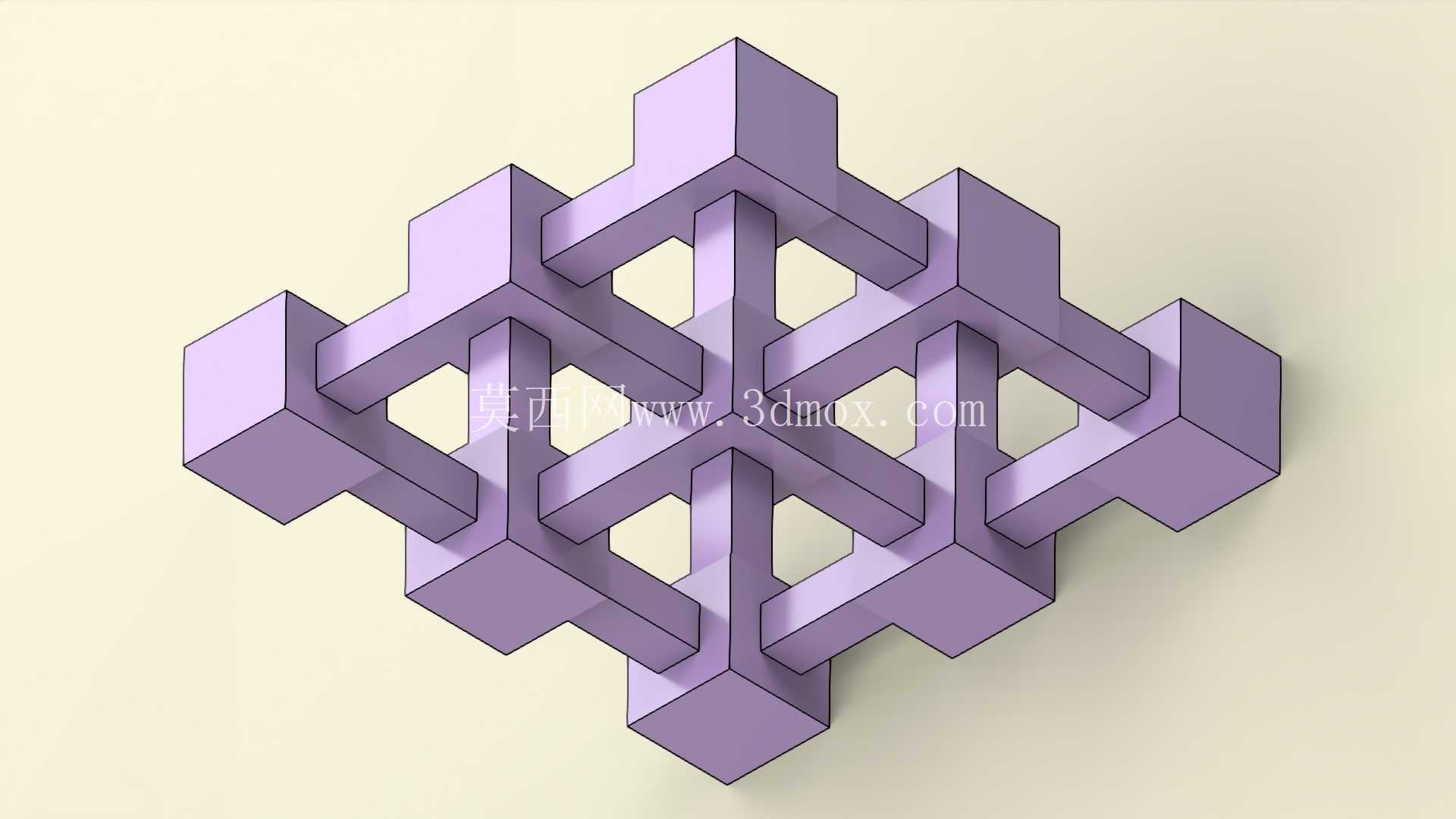

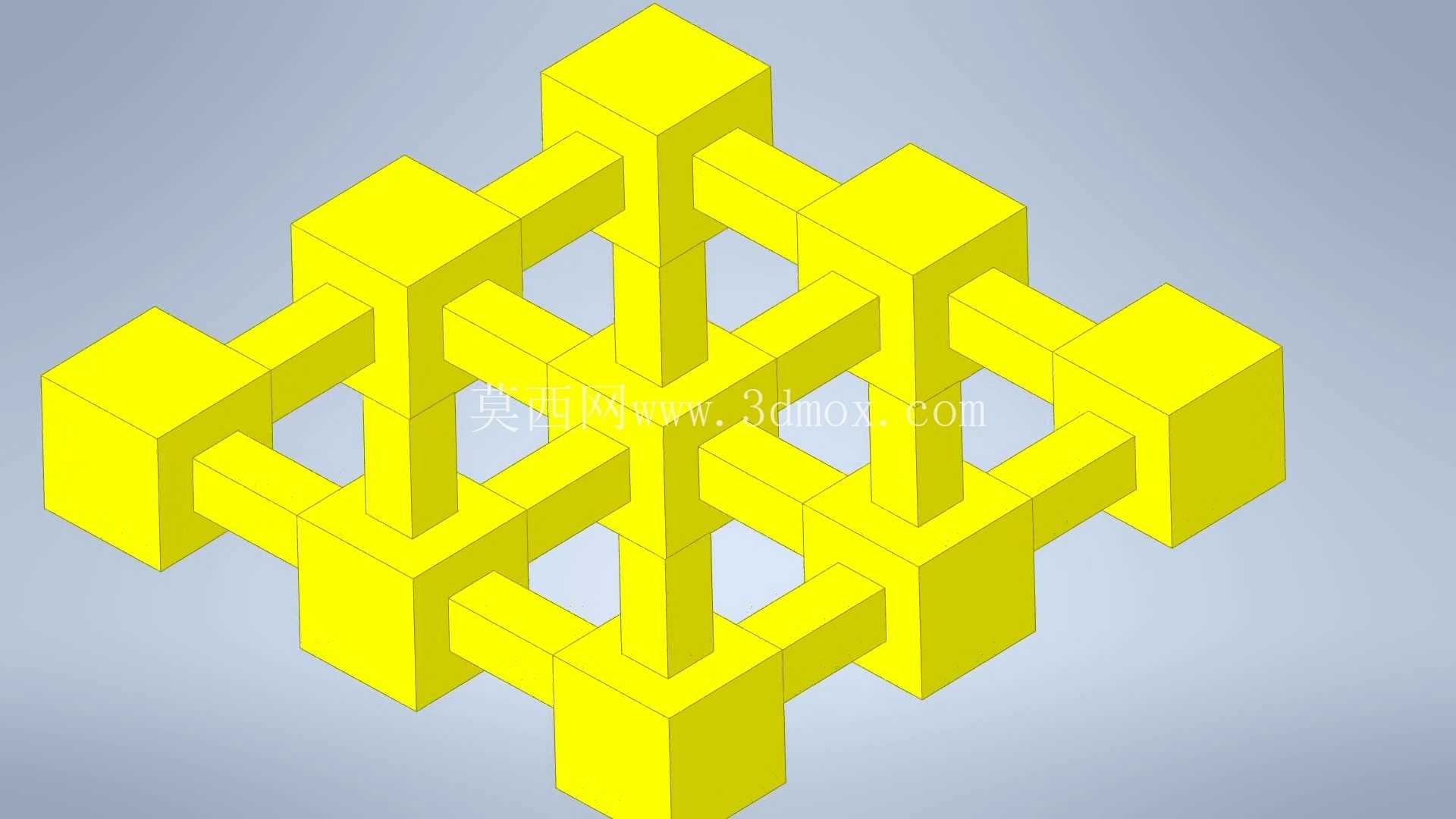

　　这类互锁式视错觉立方体结构，最早常被应用于工业设计的概念验证环节，尤其是在需要展示空间结构逻辑、机械拼接可行性的场景中，能直观呈现多构件交错咬合的装配关系，不少工装夹具的定位模块、模块化拼接的工作台附件，都会参考这类交错互锁的结构逻辑，来实现无额外紧固件的快速拼接定位。从实际功能特性来看，该结构完全依靠六组等截面的方柱构件，在三维空间中按照特定角度交错穿插，每一段方柱的端面都恰好对齐立方体的虚拟外轮廓顶点，从正视等轴测视角观察时，会形成视觉上的连续闭环错觉，但实际三维空间中所有构件都不存在物理干涉，每一段方柱的棱边都做了等半径的倒角处理，既避免了尖锐棱边的应力集中问题，也让视觉上的交错过渡更自然，不会出现棱边错位的视觉破绽。

　　在设计思路层面，建模时首先需要确定虚拟立方体的边界尺寸，通常会根据实际应用场景的安装空间设定外轮廓边长，比如作为桌面展示摆件时外轮廓边长可设定为120mm，作为工业拼接模块的结构验证件时，外轮廓边长则需要匹配对应安装位的边界尺寸，预留至少2mm的装配间隙。建模过程中需要先绘制三个正交方向的中心导向轴，每一段方柱的轴线都沿着与三个坐标轴成等角的方向延伸，通过布尔运算切除构件之间的重叠干涉部分，同时要保证每一个外露的立方体端面都处于同一虚拟球面上，确保任意等轴测视角观察时，外轮廓都呈现规整的立方体形态。

　　从安装边界来看，该结构整体外轮廓为正立方体形态，安装时只需要保证底部三个支撑端面处于同一水平面即可，不需要额外的定位销或紧固件，依靠构件之间的互锁摩擦力就能保持整体结构稳定，若作为工业设备的装饰性结构件使用，可在底部端面预留M4规格的螺纹安装孔，孔深控制在8mm左右，不会破坏内部的交错结构完整性。不少做模块化工业教具的厂商，会参考这类结构设计机械拼接教学模型，让学员直观理解三维空间中的构件干涉检查、装配逻辑验证的核心要点，相比传统的方块拼接教具，这类视错觉结构能更好地训练工程师的空间想象能力，在进行复杂管路排布、多轴设备的结构布局设计时，这种空间交错的逻辑能帮助设计人员快速判断不同方向构件的避让空间，避免实际装配时出现干涉问题。

　　另外在文创产品、工业展示装置的设计中，这类结构也常被用作核心视觉元素，通过3D打印或机加工的方式制作成实体展品，放置在企业展厅、工业设计展馆中，用来展示精密加工的精度控制能力，因为该结构对构件的尺寸公差要求较高，每一段方柱的截面尺寸公差需要控制在±0.05mm以内，否则拼接时会出现卡顿或者间隙过大的问题，无法呈现出严丝合缝的视错觉效果。在进行结构强度校核时，由于所有构件都是等截面方柱，交错位置的受力可以通过力的分解传递到整个结构的各个支撑端，竖直方向放置时整体承重能力可达到自身重量的20倍以上，完全满足展示件、教学教具的使用强度要求，不需要额外添加加强筋结构，保持外观的简洁规整。
