可实现运动形式转换的曲柄滑块传动结构

　　从实际应用场景来看，这类结构广泛覆盖了从通用动力设备、轻工输送机械到小型作业机具的各类传动环节：在内燃机类设备中，活塞作为直线运动的滑块端，将燃烧做功的直线推力通过连杆传递给曲轴（即曲柄结构），最终输出旋转动力驱动负载；在冲压、锻压类设备中，电机带动曲柄旋转，通过连杆带动滑块做直线往复冲压动作，完成工件的成型加工；在小型往复泵、空压机类设备中，同样依靠这套结构实现柱塞的直线往复运动，完成流体的增压与输送。从结构设计的逻辑来看，这套曲柄滑块结构采用了最经典的对心曲柄布局，曲柄的回转中心与滑块的运动轨迹延长线重合，这种布局的优势在于运动过程中无偏载侧向分力，滑块运行过程中对导向部件的侧向磨损更小，传动效率更高，适合中低转速、中等负载的连续作业场景。在各类通用机械的传动链路设计中，运动形式的转换是结构工程师经常需要处理的核心需求，曲柄滑块结构正是这类需求下应用范围极广的成熟传动方案。这套结构的核心作用，是实现旋转运动与直线往复运动的双向转换，既可以将曲柄端输入的连续旋转运动，转化为滑块端的定向直线往复输出，也可以反向将滑块侧输入的直线推拉力，转化为曲柄轴的连续旋转扭矩输出，适配不同动力源与执行端的运动匹配需求。

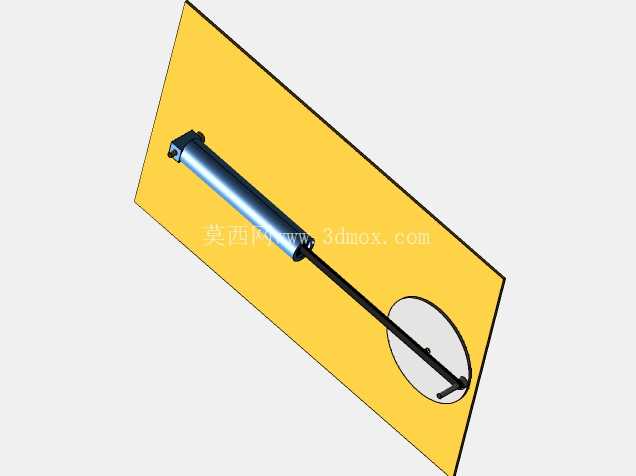

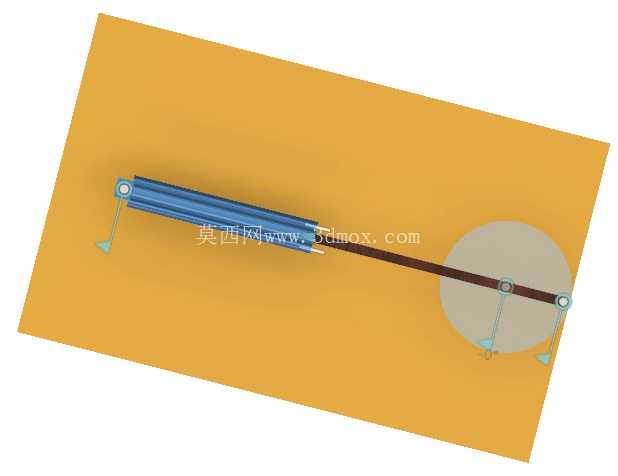

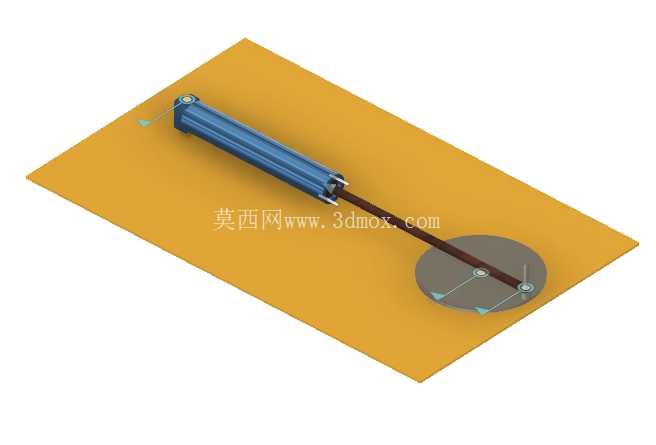

　　结构组成上，整套传动单元包含曲柄回转盘、传动连杆、直线滑动组件三个核心部分：曲柄回转盘上设置有偏心距固定的铰接点，铰接点的偏心距直接决定了滑块的最大行程，设计时需要根据执行端需要的直线运动距离确定偏心距数值，同时要校核曲柄回转过程中连杆的摆角范围，避免摆角过大导致传动死点或铰接处受力恶化；传动连杆作为连接曲柄与滑块的中间传力部件，两端均采用铰接结构，设计时需要根据传递的最大扭矩核算连杆的杆径与铰接轴的剪切强度，避免大负载下出现连杆弯曲变形或铰接轴剪断的故障；直线滑动组件需要配套对应的直线导向结构，导向长度需要覆盖滑块的全行程，保证滑块在整个运动过程中不会出现偏斜卡滞，导向面的粗糙度需要控制在合理范围，降低往复运动过程中的摩擦阻力与磨损量。

　　在安装边界的考量上，这套结构的安装空间需要同时覆盖曲柄的整圆回转范围与滑块的全行程长度：曲柄回转区域需要预留足够的安全间隙，避免回转过程中与周边的机架、管线部件发生运动干涉；滑块的直线运动方向需要与动力输入轴、执行输出端的轴线保持严格平行，安装时需要通过百分表打表校正滑块的运动平行度，平行度误差需要控制在允许范围内，否则会导致运动过程中卡滞、磨损加剧，甚至出现结构憋劲损坏的问题。在功能特性上，这套对心曲柄滑块结构不存在急回特性，滑块在往返两个行程中的运动速度对称，适合对往返运动一致性要求较高的作业场景；如果需要调整滑块的运动行程，只需要更换不同偏心距的曲柄盘即可，不需要改动连杆与滑块的主体结构，调整维护的便捷性较好。

　　需要注意的是，当以滑块作为主动件输入直线动力时，曲柄在两个极限位置（即曲柄与连杆处于同一直线的位置）会出现传动死点，此时无论施加多大的滑块推力都无法驱动曲柄转动，设计这类应用场景时需要在曲柄轴上加装飞轮，依靠飞轮的惯性冲过死点位置，保证传动的连续性。从建模细节来看，这套结构的所有铰接处都预留了标准的轴承安装位，实际装配时可以加装滑动轴承或滚动轴承，降低铰接处的转动摩擦阻力，提升整套结构的使用寿命；滑块部分预留了与外部执行部件连接的安装接口，可以根据不同的应用场景加装对应的作业端头，不需要对滑块主体进行二次加工改造。在实际选型应用时，工程师需要根据设备的作业负载、运行转速、行程需求三个核心参数匹配对应的结构尺寸：负载较大的场景需要适当加大连杆直径与铰接轴直径，提升结构的抗载荷能力；运行转速较高的场景需要对曲柄做动平衡校正，避免高速回转时产生过大的振动；行程需求较大的场景需要同步加长连杆长度，控制连杆的最大摆角在合理范围内，降低铰接处的受力损耗。
