连杆式平面往复裁切执行机构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864285
  • 连杆式平面往复裁切执行机构设计
  • 连杆式平面往复裁切执行机构设计
  • 连杆式平面往复裁切执行机构设计
  • 连杆式平面往复裁切执行机构设计
  • 连杆式平面往复裁切执行机构设计
  • 连杆式平面往复裁切执行机构设计

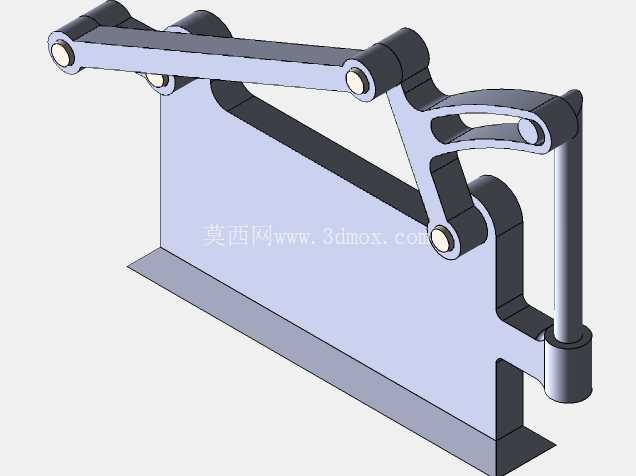

  该机构属于平面连杆式执行组件,核心功能是将输入轴的连续回转运动,转化为裁切端的直线往复带微摆的作业动作,主要适配薄型非金属、软质金属片材的定长裁切工序,常见于包装生产线的膜料切断、小型五金冲压线的料头冲切、印刷设备的纸张分切工位。从结构布局来看,整套组件采用立式安装基准,底部为一体化成型的L型安装基座,基座底面预留两组沉头安装孔位,可直接固定在设备的安装台面上,安装面平面度公差控制在0.05mm以内,避免连杆运动过程中出现卡滞、偏磨问题。

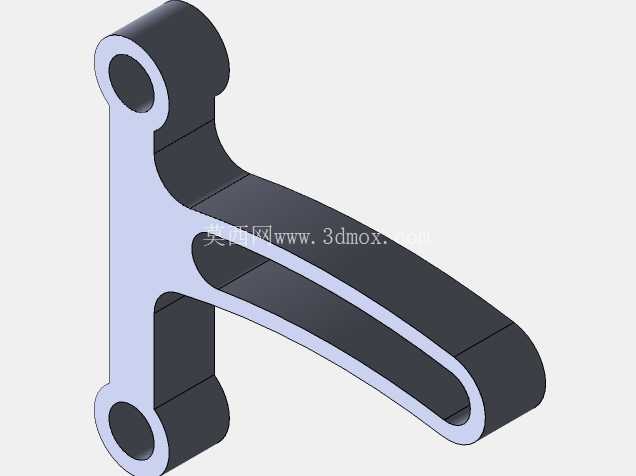

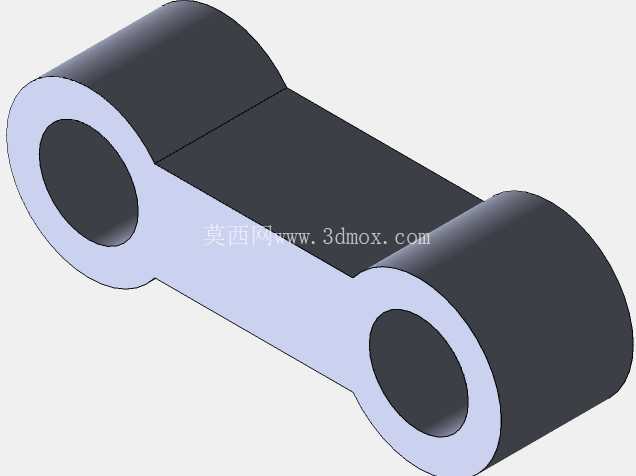

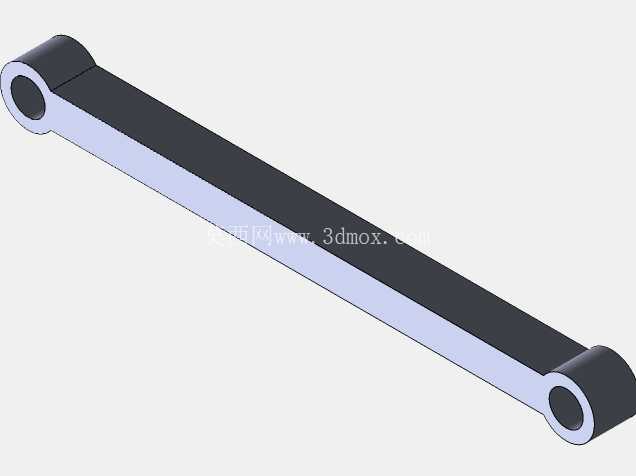

  传动部分采用多组铰接连杆串联布局,输入侧为垂直布置的转轴,转轴与驱动端的曲柄固连,曲柄通过第一组铰接销连接主传动连杆,主传动连杆另一端连接裁切刀架的上部铰接点,刀架中部通过支撑连杆与基座上部的固定铰接座连接,形成双摇杆约束的运动轨迹。这种连杆布局的优势在于,刀架下行到裁切行程末端时,会产生微小的横向摆角,类似剪刀的剪切动作,相比直上直下的冲压裁切,能有效降低裁切力需求,同时避免片材裁切过程中出现拉扯、毛边问题,针对厚度0.5mm以下的铝箔、PE膜、铜箔等材料,裁切断面平整度可控制在0.1mm以内。

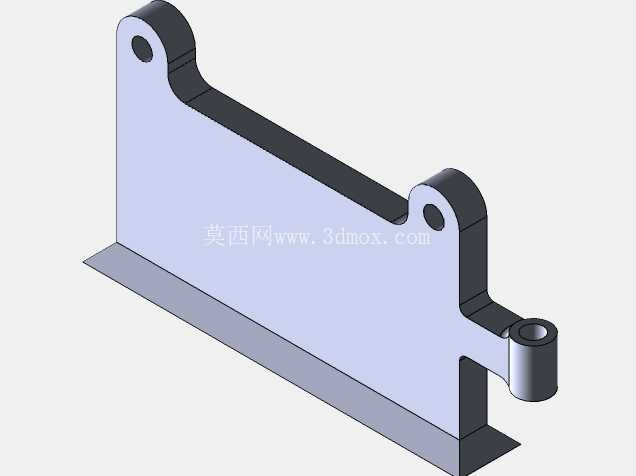

  设计过程中,所有铰接点均采用镶嵌式铜套作为转动副,铜套与销轴的配合间隙控制在0.02-0.04mm之间,既保证转动灵活性,又能减少长期往复运动带来的磨损,铜套端面预留储油槽,可定期加注润滑脂延长维护周期。刀架部分采用镂空式减重设计,在保证结构刚度的前提下降低运动件重量,减少高速往复运动时的惯性冲击,刀架下端预留标准刀具安装槽,可通过压紧螺丝快速更换不同规格的裁切刀片,适配不同厚度、不同材质的裁切需求。从安装边界来看,整套机构横向最大占用尺寸为180mm,纵向高度从安装基面到最高铰接点为220mm,输入转轴中心距安装基面高度为120mm,可直接对接现有小型自动化生产线的驱动输出端,不需要额外改动设备的整体布局。

  运动特性方面,通过调整曲柄的偏心距,可改变裁切行程的大小,偏心距调整范围为15-30mm,对应裁切行程为30-60mm,可适配不同宽度的料带裁切需求;当驱动转速控制在60r/min时,整套机构运行噪音低于55分贝,铰接点温升不超过20K,满足轻工业生产车间的作业环境要求。相比传统的凸轮式裁切机构,该连杆式结构加工难度更低,不需要定制复杂的凸轮轮廓线,普通铣床、钻床即可完成所有零件的加工,装配时只需要保证各铰接点的同轴度,不需要复杂的调试过程,适合小型设备厂商快速集成应用。在实际工况适配中,该机构可搭配不同的驱动源,若需要高速裁切可对接伺服电机实现精准的行程位置控制,若对成本敏感可搭配普通减速电机实现连续裁切作业,机构本身的传动效率可达90%以上,动力损耗远低于齿轮齿条式的直线裁切结构。需要注意的是,装配过程中要保证所有连杆处于同一平面内,平面度偏差不超过0.1mm,否则会出现运动别劲、铰接点异常磨损的问题,基座安装时要进行水平找正,避免刀架下行时出现偏斜导致刀片崩损。
