工程机械装载作业用铰接式动臂结构

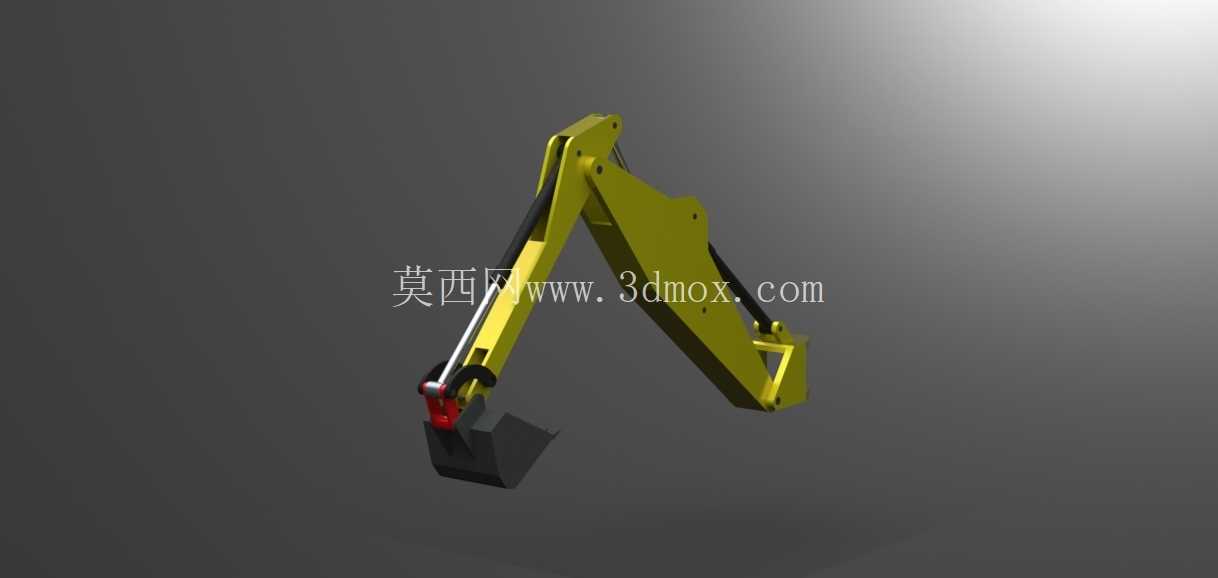

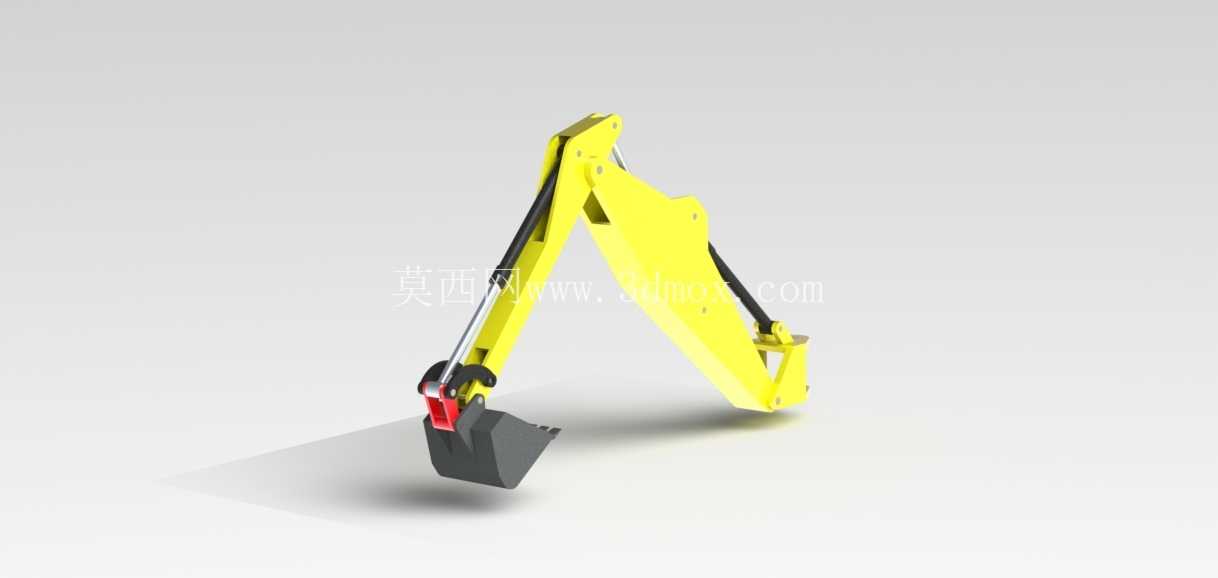

　　在土方转运、散料装卸、基建场地清整这类常规工程作业场景里，前端装载执行端的结构刚性、动作行程匹配度，直接决定了整台设备的作业效率与负载上限，这套铰接式装载臂结构，就是针对中小吨位轮式装载设备的前端作业需求设计的执行构件。从实际作业逻辑出发，整套臂体采用双段铰接布局，根端铰接点对应设备前端的安装支座，预留的安装孔位匹配常规12-16吨级装载设备的车架连接尺寸，铰接销轴的孔径公差按照H7级配合精度设计，避免作业过程中出现旷量抖动。

　　中间铰接点连接动臂与斗杆，两侧预留的液压油缸安装座，分别对应大臂举升油缸与斗杆收放油缸的连接位置，安装座的焊接坡口在建模阶段就做了预留，对应实际生产中的二氧化碳气体保护焊工艺要求，焊后加工的基准面也在模型里做了明确标注，方便后续工艺排产。臂体的截面采用变截面箱型结构，根端靠近车架铰接点的位置截面高度更大，板材厚度对应16mm低合金高强度结构钢，往斗杆方向逐步收窄截面，在保证整体抗弯截面模量满足额定5吨举升负载要求的前提下，尽可能降低臂体自身重量，减少前端负载的无效损耗。

　　斗杆末端的铲斗连接点，采用对称双耳环结构，配套的连杆机构预留了铲斗翻转油缸的安装位置，翻转角度范围设计为上翻45度、下翻30度，既满足举升过程中散料不会洒落的收斗角度要求，也能保证卸料时铲斗可以完全倾翻，无残料留存。从安装边界来看，整套臂体完全收拢状态下的总长度控制在2.8米以内，最大举升高度对应铰接点离地高度4.2米，最大卸料距离1.2米，完全适配常规市政基建、中小型料场的作业空间要求，不会因为臂体展长过大导致狭小场地转向、作业受限。

　　设计过程中特意对臂体的受力路径做了优化，所有液压管路的走向都沿着臂体内侧的预留管卡位置布置，避免作业过程中臂体俯仰、收放时挤压管路，同时管卡的安装孔位统一采用M10标准螺纹孔，间距控制在400mm，匹配常规工程机械液压软管的固定要求。铰接点的润滑通道在模型里做了集成设计，每个销轴位置都预留了直通式黄油嘴安装孔，油路直接通到销轴摩擦面，日常维护时不需要拆解臂体结构就能完成润滑保养，降低现场运维的工作量。考虑到实际作业中可能遇到的偏载工况，臂体两侧的侧板做了等强度加厚处理，在斗杆与铲斗连接的耳板位置，额外增加了加强筋结构，避免偏载铲取物料时耳板出现撕裂变形。整套结构的运动干涉检查在建模阶段就完成了全行程验证，从臂体最低位置的铲取工况，到最高位置的卸料工况，所有铰接部件、油缸、管路之间都预留了不小于15mm的安全间隙，不会出现运动过程中部件剐蹭的问题。对于结构设计从业者来说，这套模型的铰接点布局、截面参数设置、安装接口的匹配逻辑，都可以直接参考复用在同吨位级别的装载设备改型设计中，不需要重新从零开始做受力验算与行程匹配，能大幅缩短前端工作装置的开发周期。
