直列四缸往复式内燃引擎结构设计

项目分类:发动机 发布时间:2024-12-23 ID:864313
  • 直列四缸往复式内燃引擎结构设计

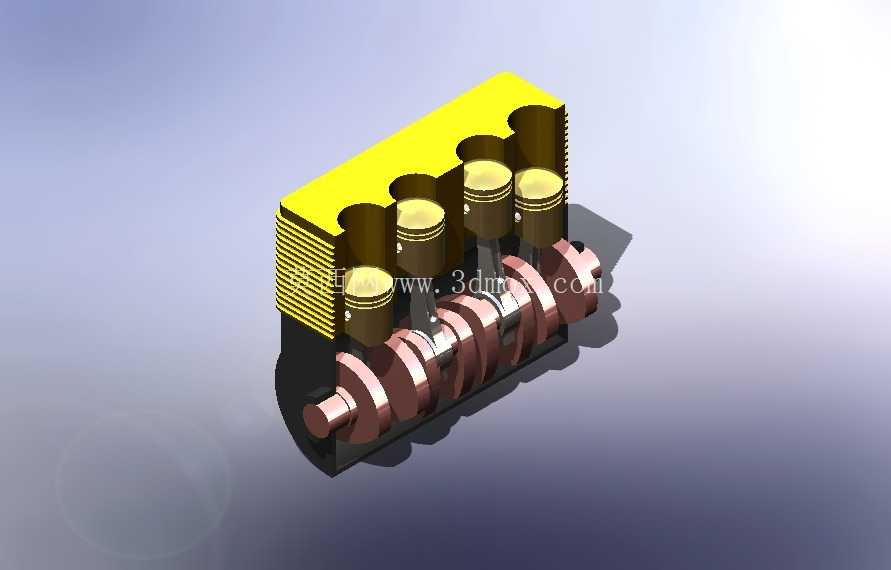

这套直列四缸引擎结构模型,完整还原了往复式内燃动力核心的运动逻辑与装配关系,在教学演示、原理验证、小型动力设备选型参考场景中具备较强实用价值。从实际应用层面看,这类简化结构的引擎模型常被用于小型通用动力设备的前期方案论证,也可作为职业院校机械原理课程的具象演示载体,帮助从业者快速理解内燃动力的能量转换路径。

模型的核心功能围绕四冲程往复运动的传递逻辑搭建:四个活塞沿气缸轴线做上下往复运动,通过连杆将直线作用力传递至曲轴,最终将活塞的直线运动转化为曲轴的旋转扭矩输出,整套运动副的配合间隙在建模阶段就按照通用小排量动力的常规配合公差预留,活塞与气缸壁的间隙、连杆大头与曲轴曲柄销的配合间隙都符合常规装配要求,可直接用于运动仿真验证,不会出现运动干涉问题。

设计思路上没有追求复杂的附属结构,而是优先突出核心运动机构的展示性:气缸体采用简化的直列排布结构,顶部预留了燃烧室的基础轮廓,没有集成复杂的配气机构、冷却管路等附属部件,目的是让观察者能清晰看到活塞、连杆、曲轴三者的运动配合关系;曲轴采用整体式锻造结构的简化建模,四个曲柄销按照1-3-4-2的常规点火顺序错开180度排布,保证运转时的惯性力平衡,曲轴两端预留了动力输出端与飞轮安装位的接口,可根据后续需求拓展连接负载端的结构。

从安装边界与尺寸逻辑来看,整套模型的气缸中心距按照小排量通用引擎的常规比例设置,相邻气缸之间的壁厚满足基础强度要求,曲轴主轴颈的支撑位置对应气缸体的主轴承座,安装时可通过主轴承座的定位孔完成与基座的固定;活塞的行程与缸径比例符合常规高速内燃引擎的设计比例,连杆长度与曲柄半径的比值控制在3.2-3.5的合理区间,避免运动过程中连杆摆角过大造成的侧向力超标问题。

实际建模过程中,各部件的装配关系完全按照真实引擎的装配顺序搭建:先将曲轴固定在气缸体下部的主轴承座内,依次安装连杆大头与曲柄销的配合结构,再将活塞与连杆小头通过活塞销连接,最后扣合气缸体上部结构,整套装配流程与真实生产中的引擎总装逻辑一致,可用于装配工艺的模拟演示。模型没有做多余的工艺细节简化,比如活塞环槽、连杆油道、曲轴平衡块的结构都做了对应还原,能让使用者清晰区分每个部件的实际功能,不会因为过度简化造成原理认知偏差。

在结构强度的逻辑验证层面,曲轴的平衡块配置对应每个曲柄的离心力平衡需求,活塞裙部的型线按照常规往复运动的导向要求做了简化处理,可满足基础的运动学仿真需求,若用于实际产品开发,可在这个基础结构上拓展配气机构、冷却系统、润滑系统的相关结构,快速完成整套动力总成的方案迭代。对于刚接触动力结构设计的从业者来说,这套模型能帮助快速建立曲柄连杆机构的空间配合认知,理解往复运动转旋转运动的核心逻辑,避免在初期设计中出现运动干涉、配合间隙不合理等基础问题。
