直列三缸活塞动力总成结构设计

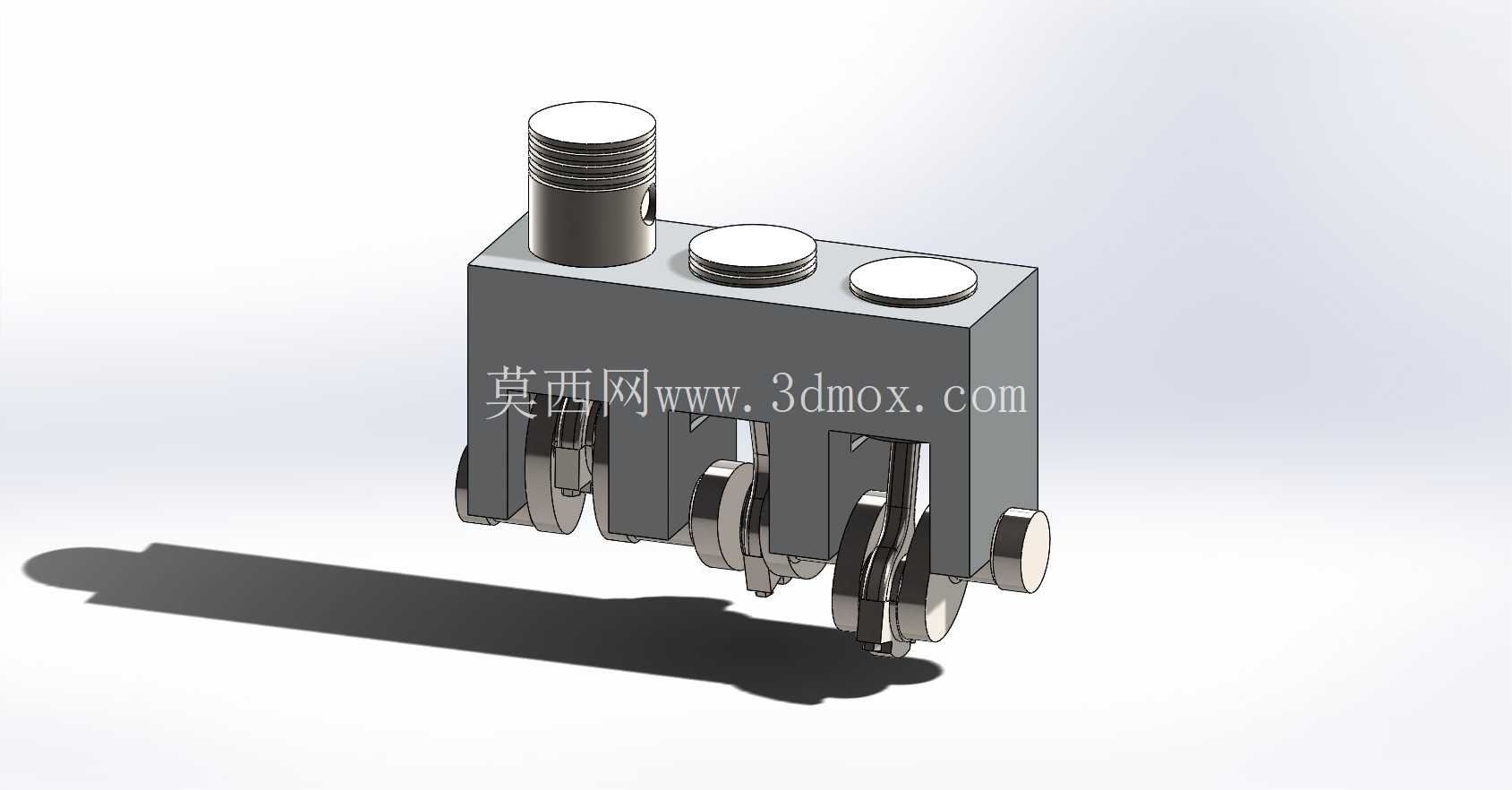

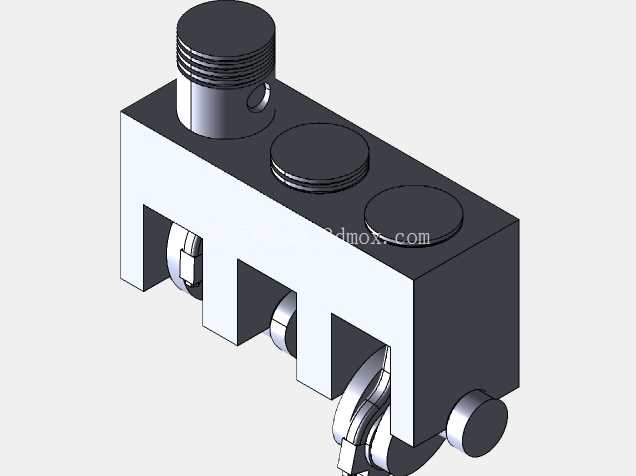

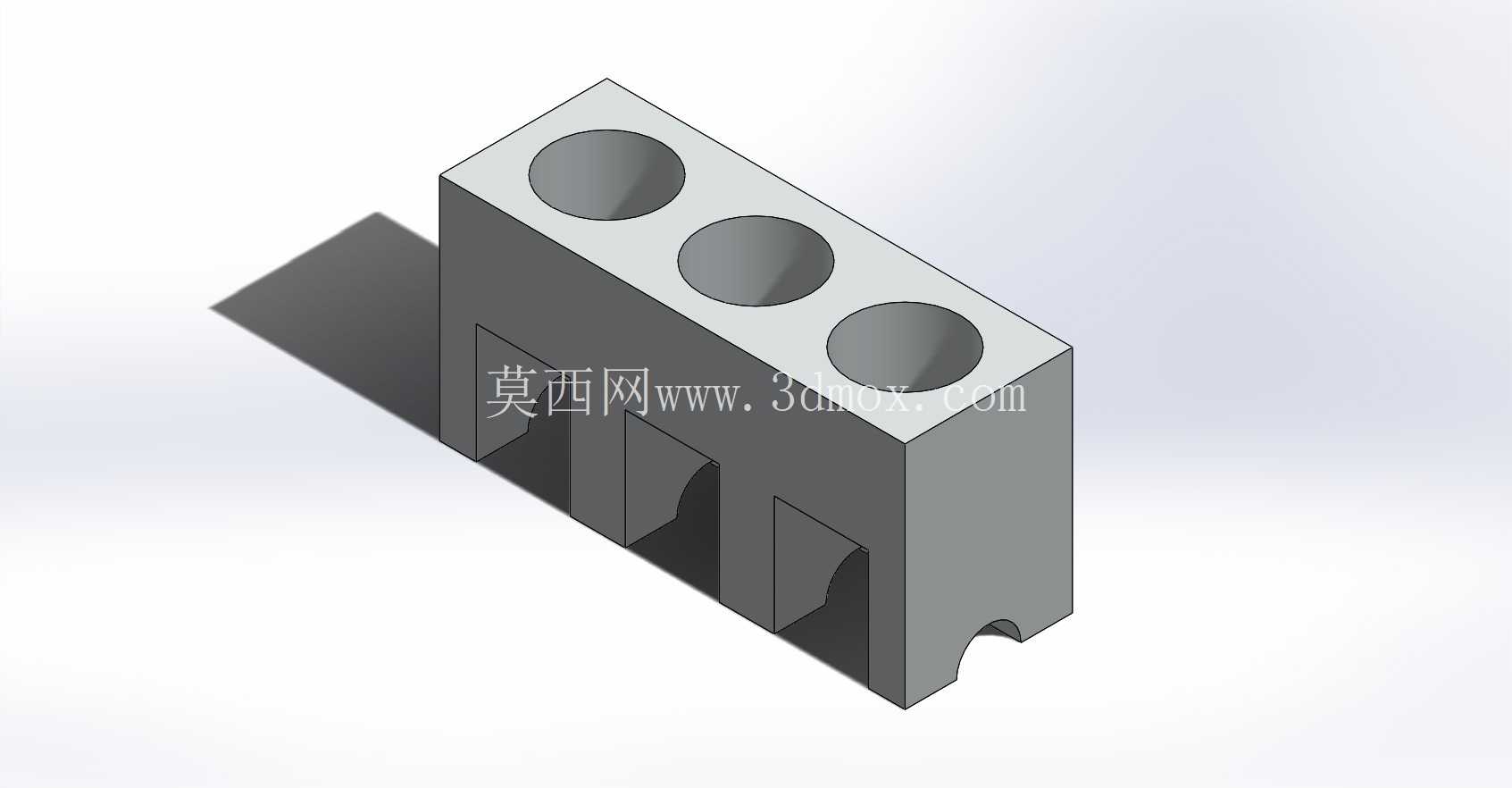

　　这套活塞动力结构的设计，最初是面向小型通用动力配套场景做的方案，适配小型发电机组、便携作业机具、微型代步载具这类对动力单元体积、自重有严格限制的应用端，核心是通过紧凑的缸体布局，在有限的安装空间内实现稳定的往复式动力输出，不需要额外做复杂的动力转接结构就能直接对接负载端。从实际落地的安装边界来看，整体缸体采用直列排布的三缸结构，横向安装尺寸控制得比较紧凑，不需要预留过大的侧向检修空间，缸体顶部预留的三个缸盖安装位可以直接匹配标准的密封垫与气门组件，输出端的曲轴轴端做了统一的轴径设计，能够直接对接飞轮、离合器或者皮带轮等不同的传动部件，适配不同场景的动力传递需求。

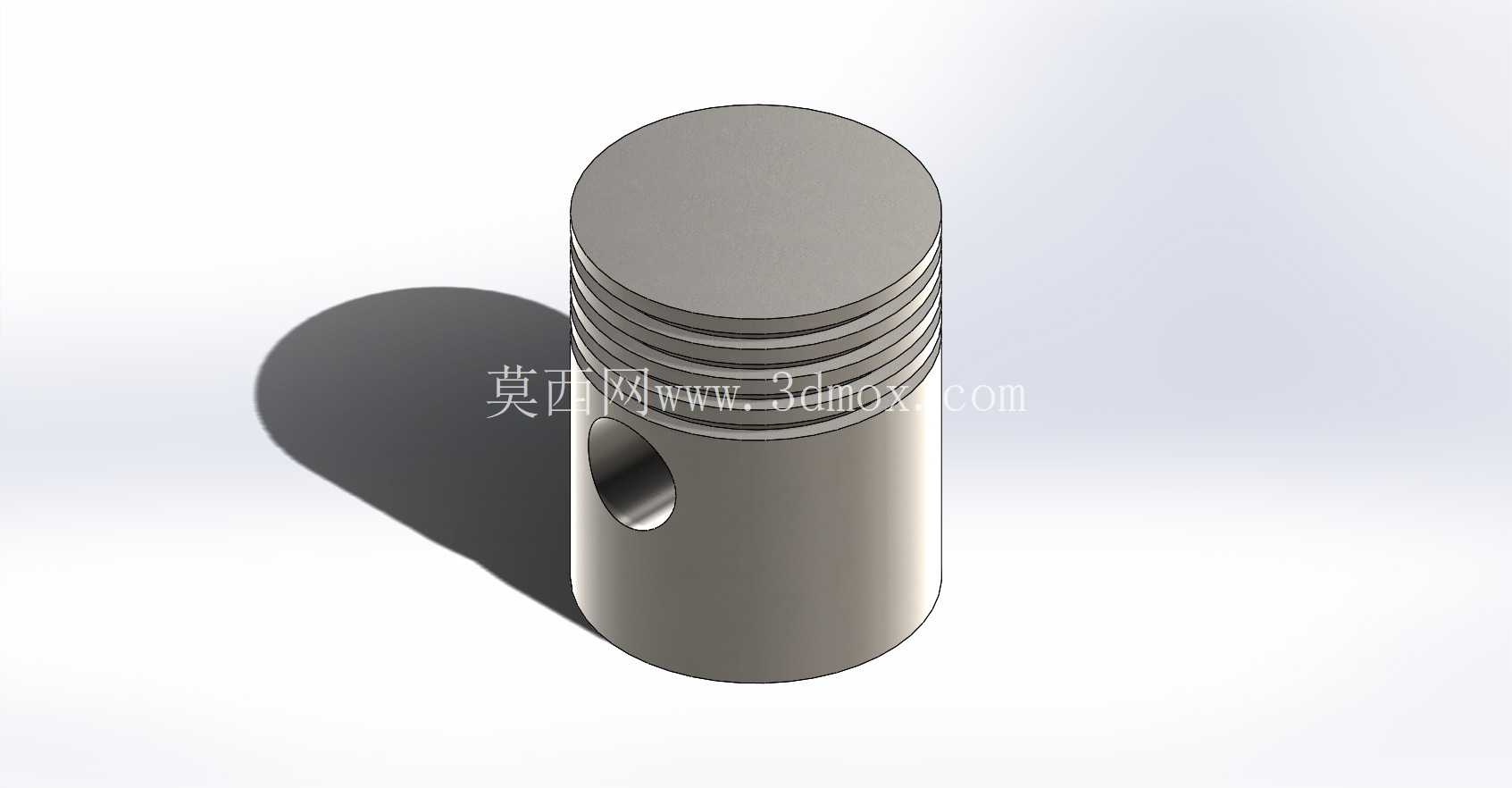

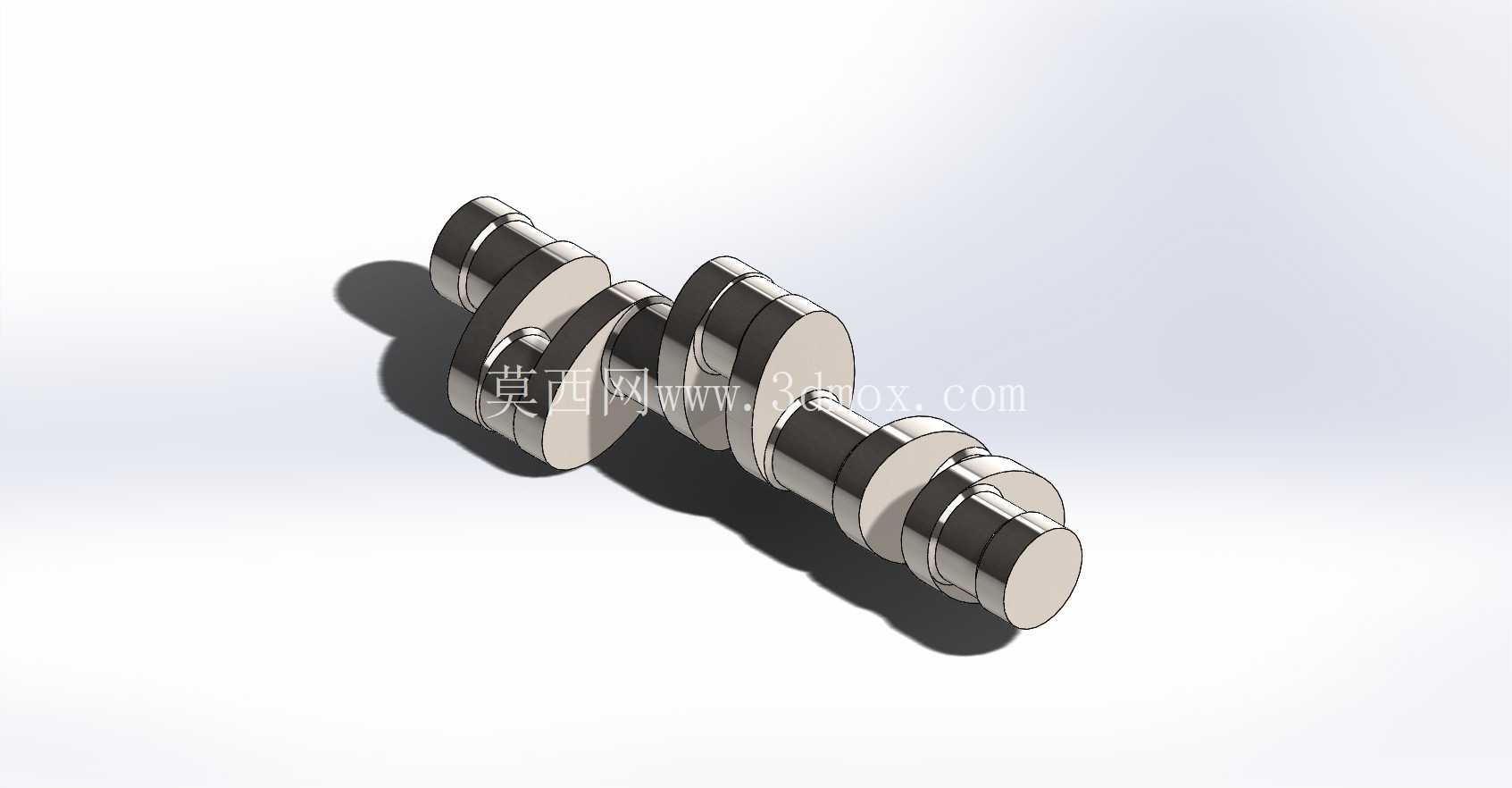

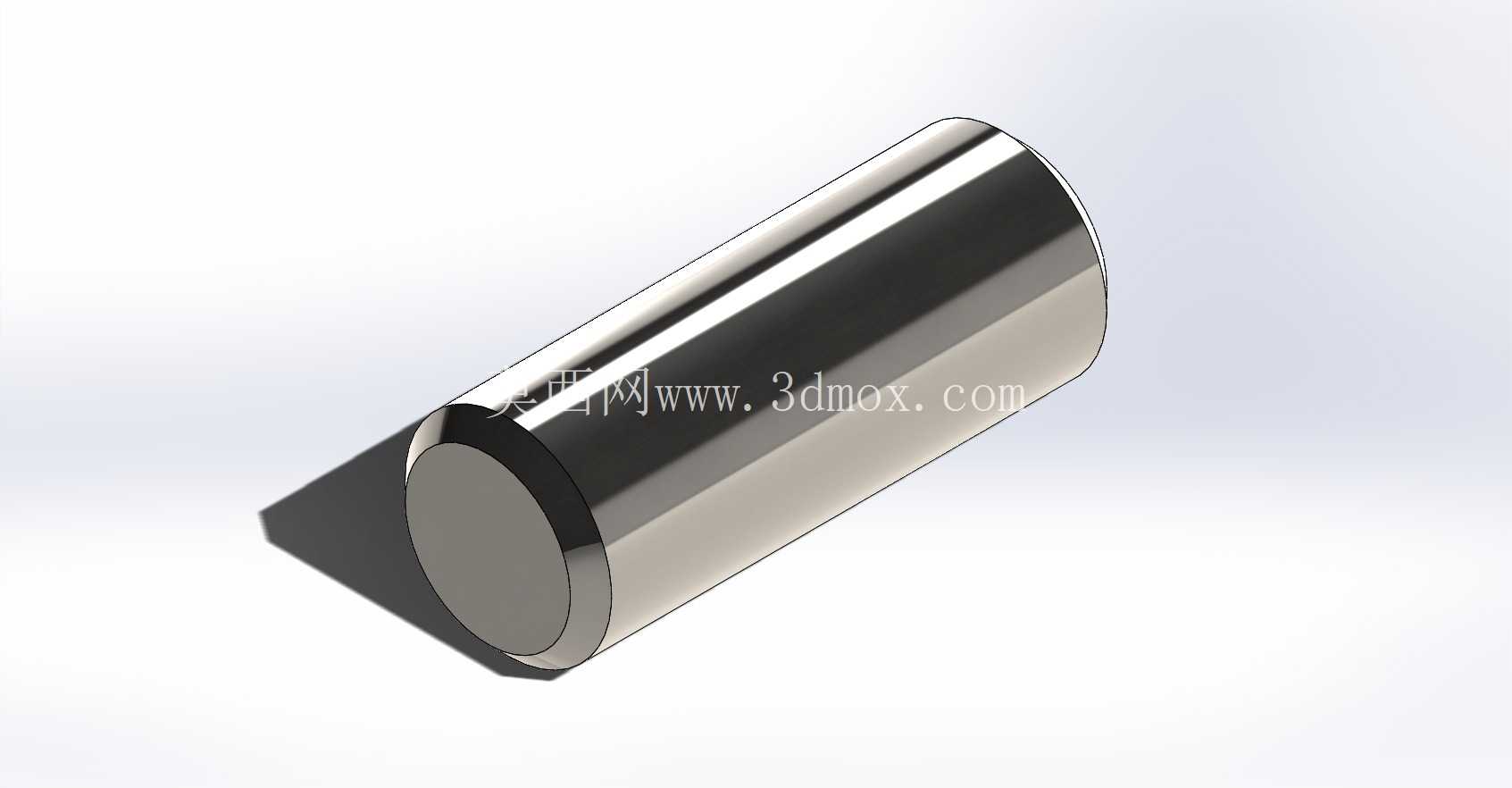

　　设计过程中首先考虑的是往复运动部件的动平衡问题，三个活塞的曲柄销相位按照120度夹角做排布，能够抵消一阶往复惯性力的大部分分量，减少整机运行过程中的振动传递，不需要额外加装过大的平衡块就能保证运行平稳性，这一点对于便携类动力设备来说尤为重要，能大幅降低配套机架的减震设计成本。活塞部分采用了标准的三道环槽设计，分别对应气环、油环的安装位置，保证气缸内部的密封性能，减少工作过程中的漏气、窜油问题，活塞销孔的位置做了偏心处理，能够在活塞换向的过程中减少敲缸的异响，提升整机运行的NVH表现。

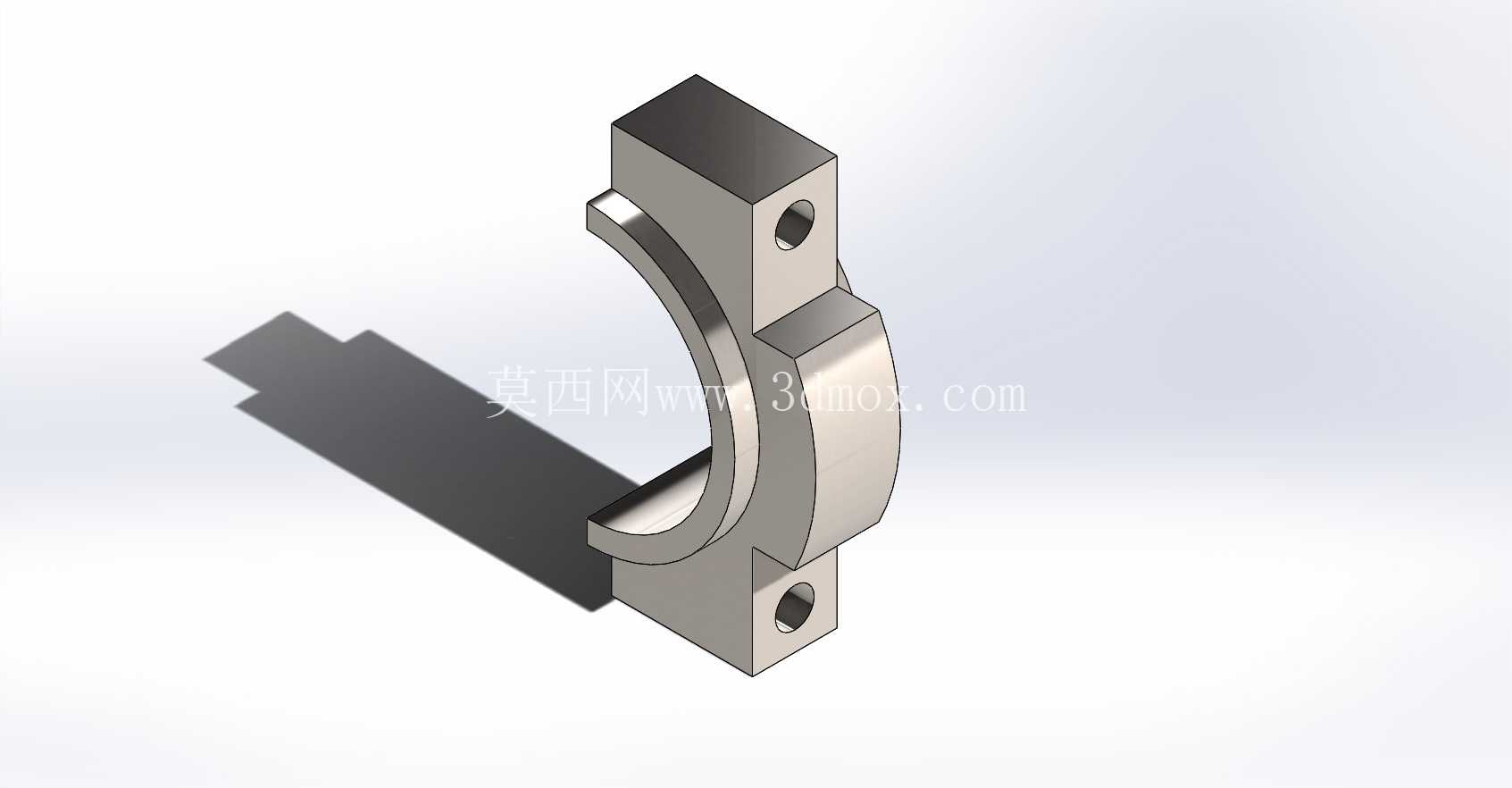

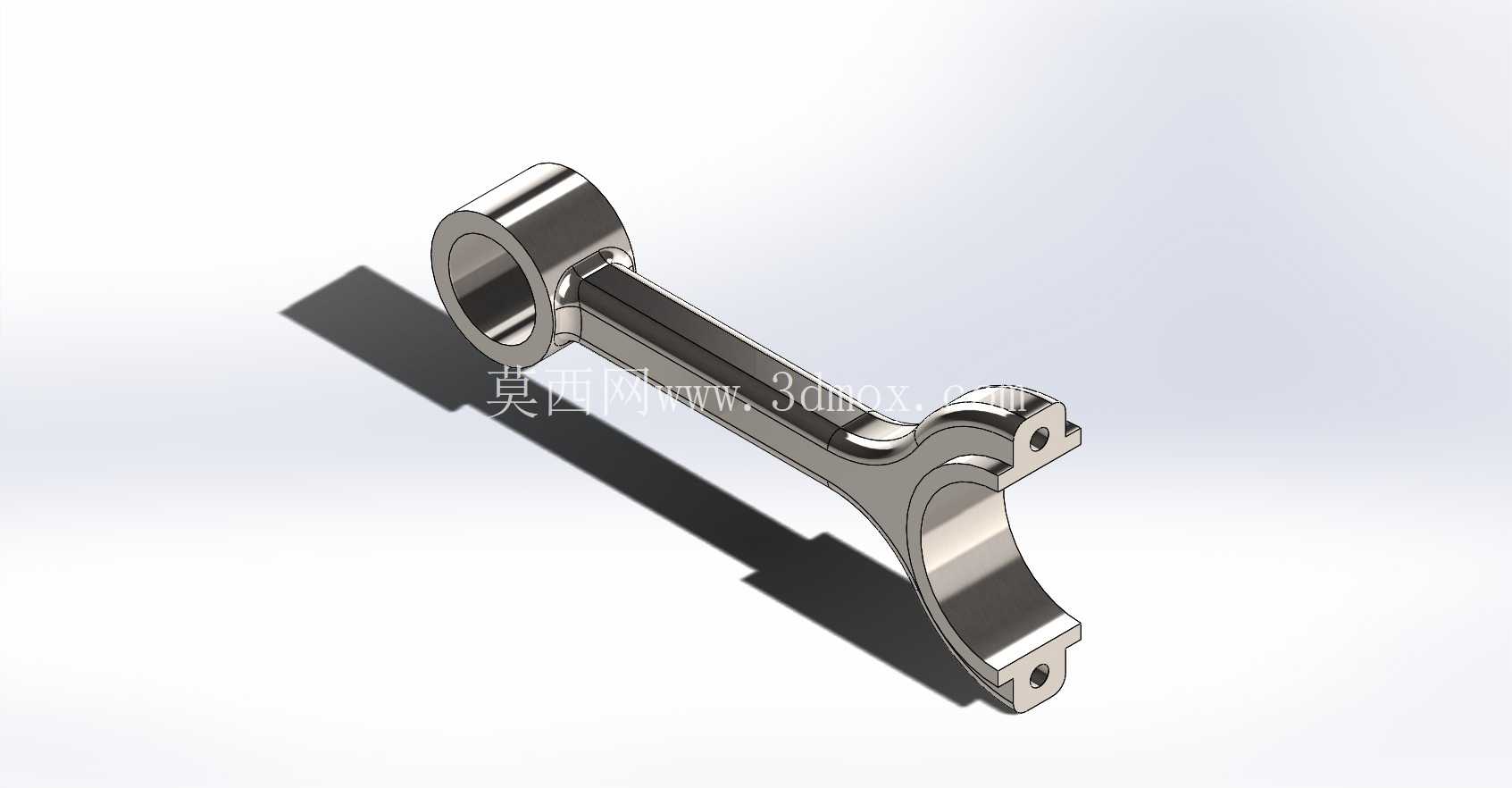

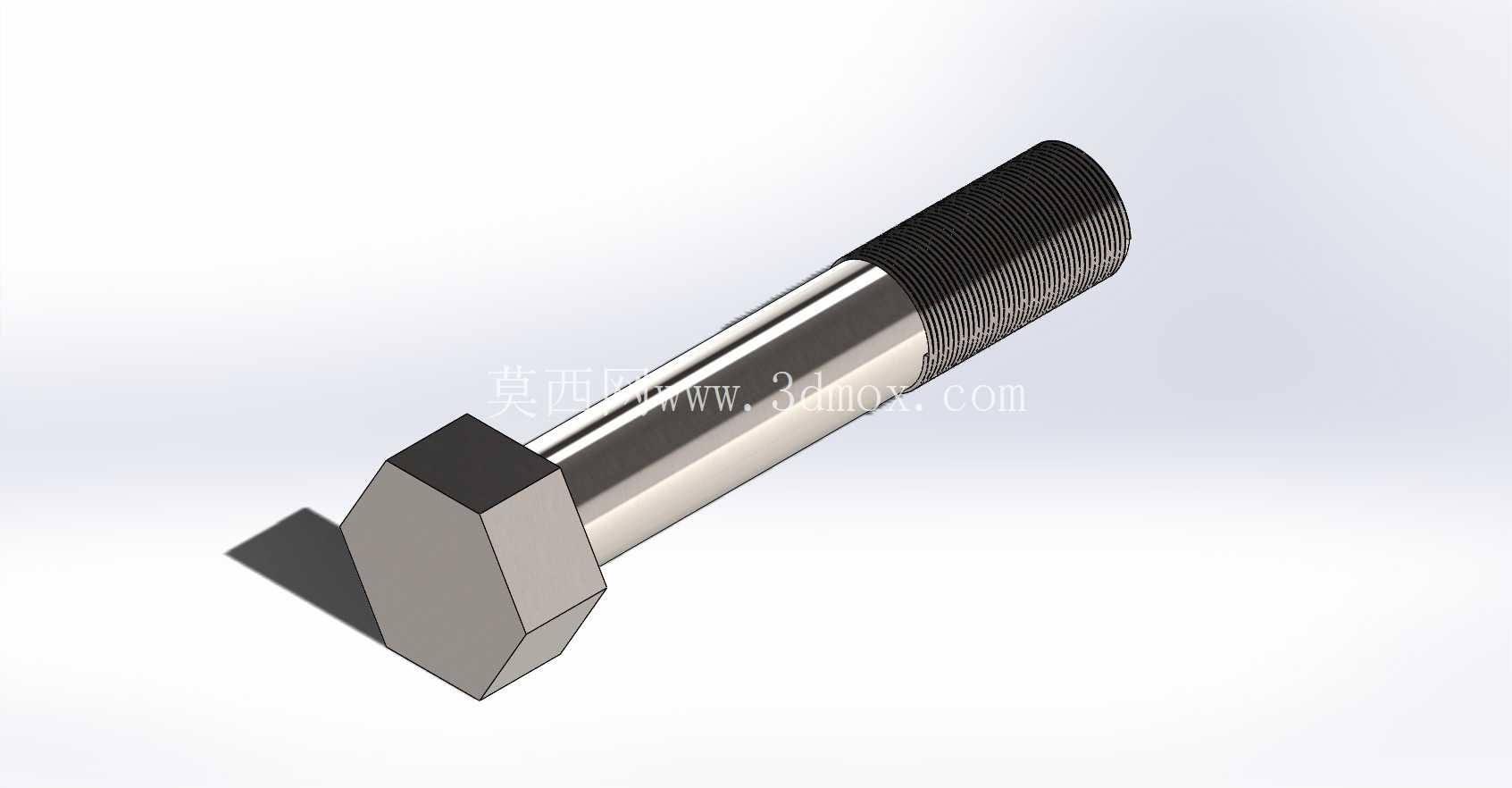

　　连杆部分采用了工字形截面的结构设计，在保证结构强度、能够承受爆发压力的前提下，尽可能降低往复运动部件的自重，减少惯性力带来的负载损耗，大小头的轴瓦安装位都预留了标准的配合公差，能够直接匹配通用规格的轴瓦部件，降低后期维护的配件采购难度。缸体本身的集成度比较高，曲轴腔、冷却水套（如果是水冷版本）或者散热鳍片（风冷版本）的安装位都做了一体化的结构预留，不需要额外拼接多个壳体部件，减少了密封面的数量，也就降低了使用过程中出现漏油、漏水问题的概率。从功能特性上来说，这套结构的动力输出特性偏向中低转速区间的大扭矩输出，非常适合需要稳定持续动力输出的作业场景，不像高转速动力单元需要匹配复杂的减速机构才能带动作业负载，直连就能满足大部分小型设备的动力需求。设计的时候也考虑了不同燃料版本的适配性，缸盖的安装平面做了统一的平面度要求，不管是适配汽油机的火花塞安装位，还是柴油机的喷油器安装位，都可以在不改动缸体主体结构的前提下做调整，提升了这套基础结构的通用适配能力。安装固定位设计在缸体的下部两侧，一共四个对称的安装支脚，支脚上的安装孔位做了长圆孔设计，允许安装过程中有一定的位置调整余量，降低配套机架的加工精度要求，安装的时候只需要保证曲轴输出端和负载端的同轴度在公差范围内，就可以正常运行，不需要做复杂的对位调整。另外，结构上预留了机油通道的内置油路，不需要在缸体外额外布置机油管路，减少了外接管路破损导致的润滑失效风险，机油泵的安装位直接设计在曲轴前端，由曲轴直接驱动机油泵，不需要额外的传动结构，结构更简单可靠。

　　在做三维建模的过程中，所有运动部件都做了干涉检查，保证活塞运行到上止点、下止点位置的时候，和气缸盖、曲轴平衡块之间都留有足够的安全间隙，不会出现运动干涉的问题，连杆在摆动过程中和缸体内部的加强筋之间也预留了足够的间隙，不会出现运动过程中剐蹭缸体的问题。这套结构的整体自重控制在较低的水平，同排量下比传统的单缸动力单元振动更小，比双缸动力单元的动力输出更平顺，非常适合作为小型通用动力的基础结构方案，不管是做教学演示用的原理模型，还是做实际产品开发的基础结构参考，都能直接复用大部分的结构参数，减少前期方案设计的重复工作量。
