这套直列四缸动力核心结构,是目前民用小排量动力设备里应用最广的构型,覆盖从1.0L到2.5L排量区间的乘用车、小型工程机械、固定式发电机组等场景,相比三缸构型运转平顺性更优,相比六缸构型体积控制更灵活,能适配前置前驱、前置后驱、横置、纵置等多种整车布置方案。整套机构的核心作用是把燃料燃烧产生的活塞往复直线运动,通过连杆转化为曲轴的旋转扭矩,向外输出动力驱动负载运转,同时还要配合配气机构、点火系统、供油系统完成完整的工作循环,四个气缸按照预设的点火顺序交替做功,抵消大部分往复惯性力,降低整机运转时的振动幅度。

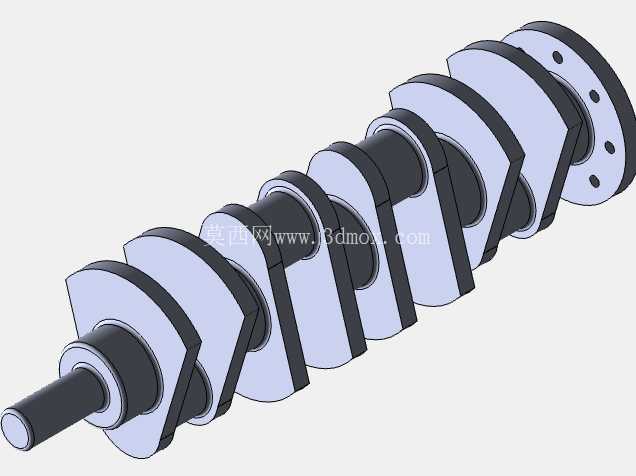

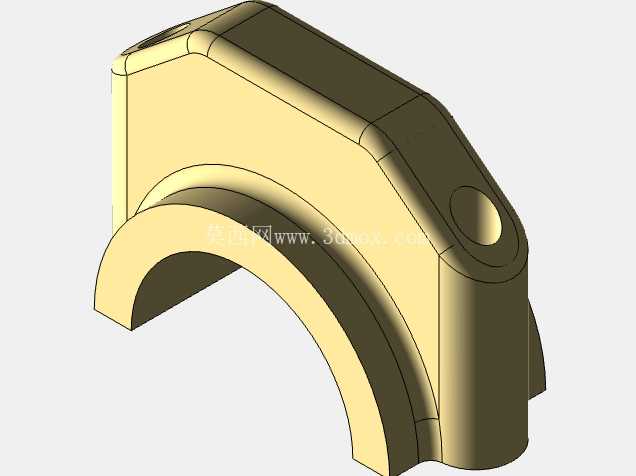

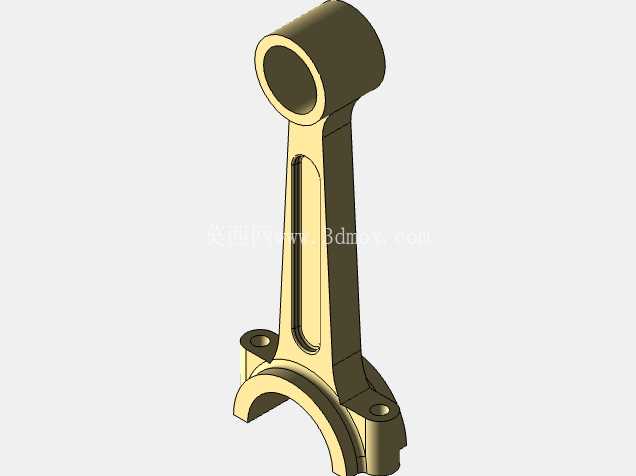

从结构特性来看,四个活塞采用等缸心距排布,相邻气缸中心距根据排量需求通常在75mm到95mm区间,活塞裙部设计有椭圆型线适配热态膨胀间隙,活塞环组包含气环与油环,分别负责燃烧室密封与缸壁润滑油刮除,避免烧机油问题;连杆采用涨断工艺设计的分体式大端,通过连杆螺栓与曲轴连杆轴颈连接,杆身采用工字型截面,在保证结构强度的前提下尽可能降低往复运动质量,减少惯性力带来的载荷冲击;曲轴采用全支承结构,每个连杆轴颈两侧都设置主轴颈支撑,提升曲轴整体刚性,曲轴前端预留正时系统、水泵、发电机的驱动轮安装位,后端预留飞轮安装法兰与动力输出接口,平衡块与曲柄一体铸造成型,用来平衡活塞连杆组往复运动产生的一阶、二阶惯性力,降低曲轴高速旋转时的弯曲变形量。
设计过程中首先要确定整机的冲程与缸径参数,根据目标排量计算单缸容积,再确定连杆长度与曲轴曲柄半径的比值,通常这个比值控制在3.2到4之间,比值过小会导致活塞侧压力过大加剧缸壁磨损,比值过大则会增加整机整体高度,挤占机舱布置空间;之后要校核活塞在上止点、下止点以及运动过程中与气门、燃烧室壁面的间隙,避免运动干涉,还要计算曲轴的动平衡参数,确定平衡块的配重质量,保证曲轴在最高设计转速下的运转平稳性;活塞销采用全浮式设计,工作状态下可在活塞销座与连杆小端衬套之间自由转动,保证磨损均匀,连杆大端轴瓦与曲轴连杆轴颈之间预留合适的配合间隙,建立稳定的润滑油膜,避免干磨故障。

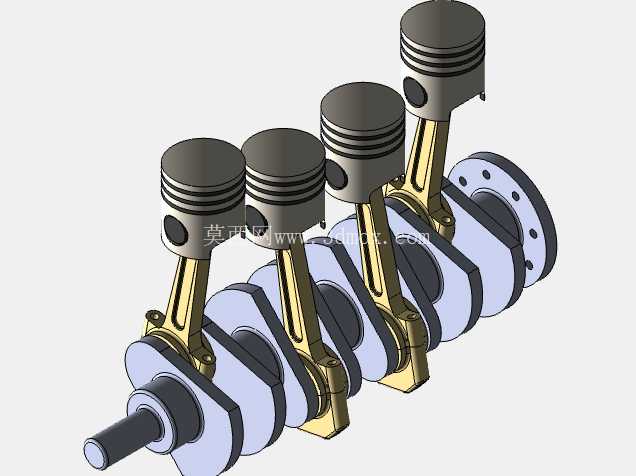

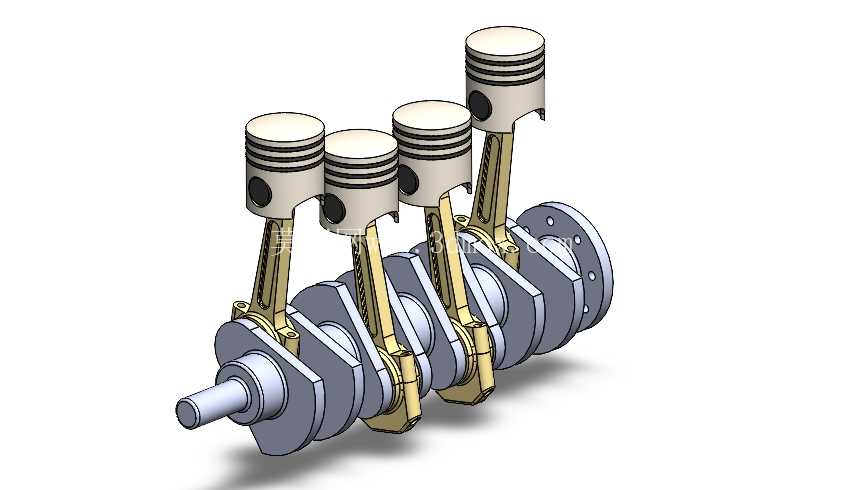

安装边界方面,整套机构的轴向总长度根据缸数与缸心距计算,通常在350mm到450mm区间,曲轴主轴颈的直径根据载荷大小设计在45mm到65mm区间,主轴颈中心到曲轴最下端的回转半径要匹配油底壳的安装深度,避免曲轴运转时碰撞油底壳;活塞在上止点时顶部与气缸盖底面的压缩高度要匹配燃烧室容积设计,保证压缩比符合设计要求,连杆大端的侧向摆动范围要与缸筒内壁预留足够间隙,避免运动过程中连杆碰撞缸筒;曲轴前端的驱动轮安装位要对齐正时系统的传动中心,后端的飞轮安装法兰要与离合器、变速箱输入轴保持同轴度,公差控制在0.05mm以内,避免动力输出时出现抖动。这套带运动演示的结构,完整还原了四缸动力核心的运动逻辑,可清晰观察到四个活塞交替上下运动、连杆随曲轴转动摆动、曲轴连续旋转的完整过程,能直观展示曲柄连杆机构的运动规律,对于理解内燃机工作原理、开展结构设计校核、验证运动干涉问题都有实际参考价值,设计时也充分考虑了各运动部件的配合间隙与受力特性,符合常规量产动力设备的结构设计规范,可作为相关结构设计、教学演示的参考构型。
