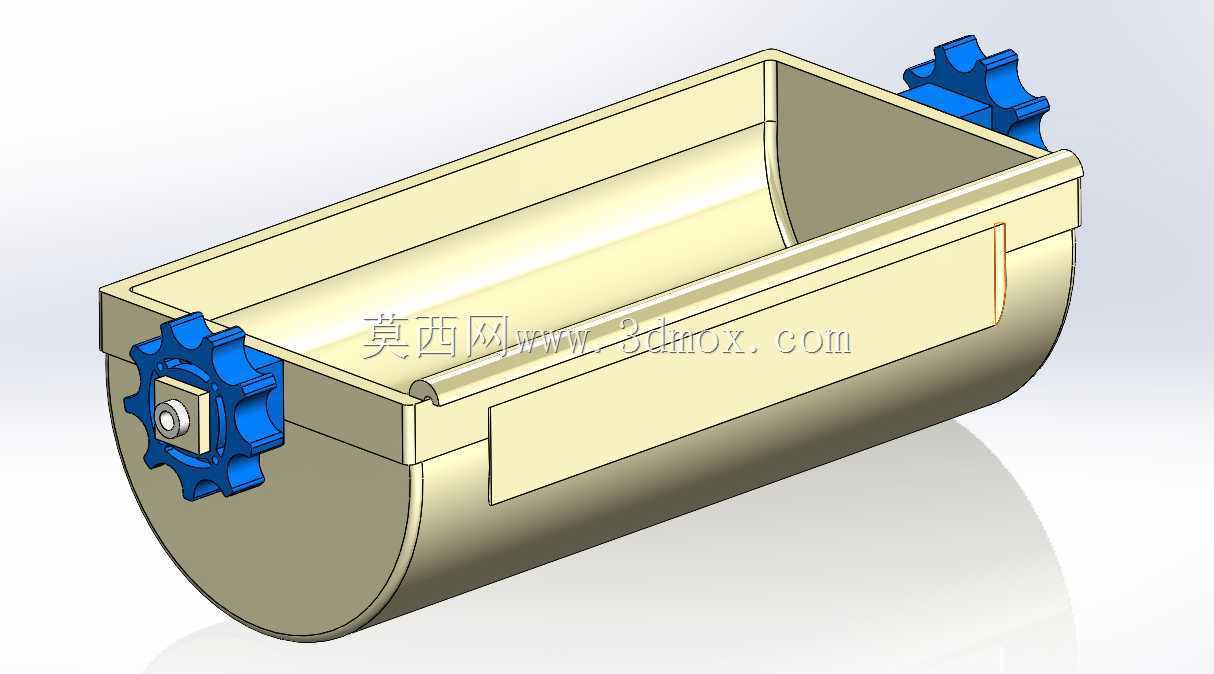

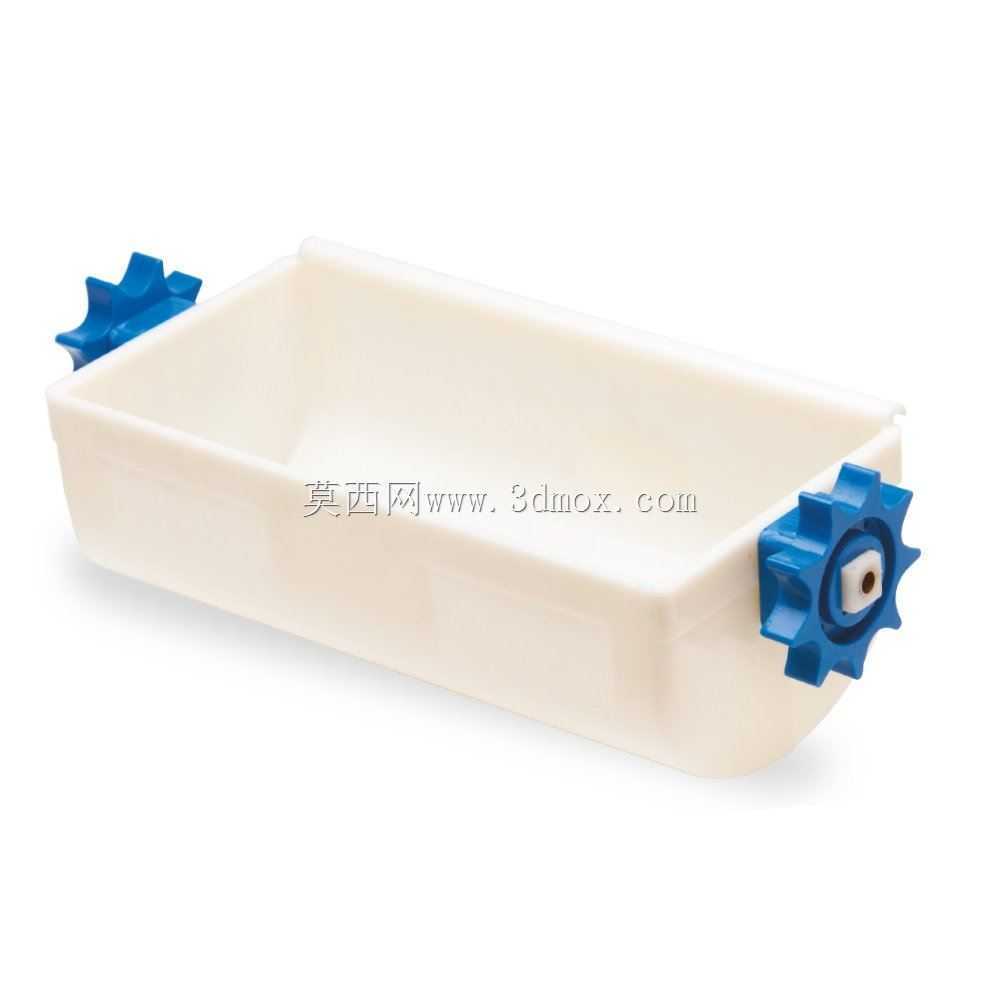

带链轮端盖的半圆弧塑料输送料斗结构

　　在散料连续输送的工程场景里，这类半圆弧槽体结构的料斗是斗式提升、短距离刮送环节里的核心承载部件，尤其适配粮食、细碎矿料、塑料粒子这类流动性中等、磨蚀性不强的散状物料转运，在林区生态防护的水位调节配套输送、农产品初加工的物料提升工位都能见到同结构构件的应用。从结构设计逻辑来看，槽体采用半圆弧底加直边挡沿的构型，首先是规避了直角槽底的物料残留问题，圆弧内壁的曲率匹配散料的自然休止角，卸料时物料能顺着弧面完全滑出，不会在边角积存造成交叉污染或者单次输送容量的损失；槽体上口的外翻卷边设计，一方面是增强薄壁塑料槽体的整体刚性，避免长距离输送过程中槽体受物料挤压出现侧壁外扩变形，另一方面卷边形成的圆滑接触面，在料斗搭接、

　　回程刮料的时候不会剐蹭相邻构件，也能减少操作人员检修时的锐边划伤风险。两端的蓝色链轮啮合端是整个构件的动力传递接口，端盖位置的星形齿形完全匹配配套牵引链条的节距，安装时齿形卡入链条的套筒间隙，牵引链条运动时就能直接带动料斗沿既定轨道循环移动，端盖中心的定位轴孔做了同轴度公差约束，装配后能保证料斗运行时的径向跳动量控制在允许范围内，避免运行过程中出现卡滞、偏磨的问题。从安装边界来看，这类料斗的轴向长度要匹配输送线的机架内宽，两端链轮的安装中心距要和链条节距的整数倍对应，避免装配时出现齿形错位；槽体的深度设计要兼顾单次装载量和回程避让空间，半圆弧底的最低点到牵引链条中心的距离，要小于回程段的轨道间隙，

　　防止料斗回程时刮碰下轨道或者机壳内壁。材质选用上采用工程塑料一体成型，相比传统钢制料斗，自重更轻能降低牵引链条的负载，同时塑料材质的耐腐蚀性更好，在输送有一定湿度的农林物料时不会出现锈蚀剥落的问题，表面光滑的内壁也能减少物料粘附。设计过程中还要考虑料斗之间的搭接间隙，相邻料斗在水平进料段承接物料时，前一个料斗的尾部卷边要和后一个料斗的前端挡沿形成微小的重叠，避免进料时物料从料斗缝隙撒落；在垂直提升段，料斗的开口角度要保持水平略向上的姿态，防止物料在提升过程中从斗内滑落，到达顶部卸料位置时，链轮带动料斗沿头轮翻转，圆弧内壁的物料就能在重力作用下顺着出料滑槽完全卸出。两端的星形端盖和槽体采用嵌入式装配结构，

　　端盖的定位凸台卡入槽体端部的定位槽内，不需要额外的紧固件就能完成固定，装配效率更高，后期维护更换端盖时也不需要整体更换料斗槽体，能降低运维成本。槽体外侧的矩形凹槽结构，一方面是作为加强筋提升槽体的侧壁刚性，减少薄壁塑料件的成型收缩变形，另一方面也可以作为安装标识位，方便装配时快速定位料斗的安装方向，避免装反导致卸料角度出错。
