电源变压器用多安装位钣金固定支架

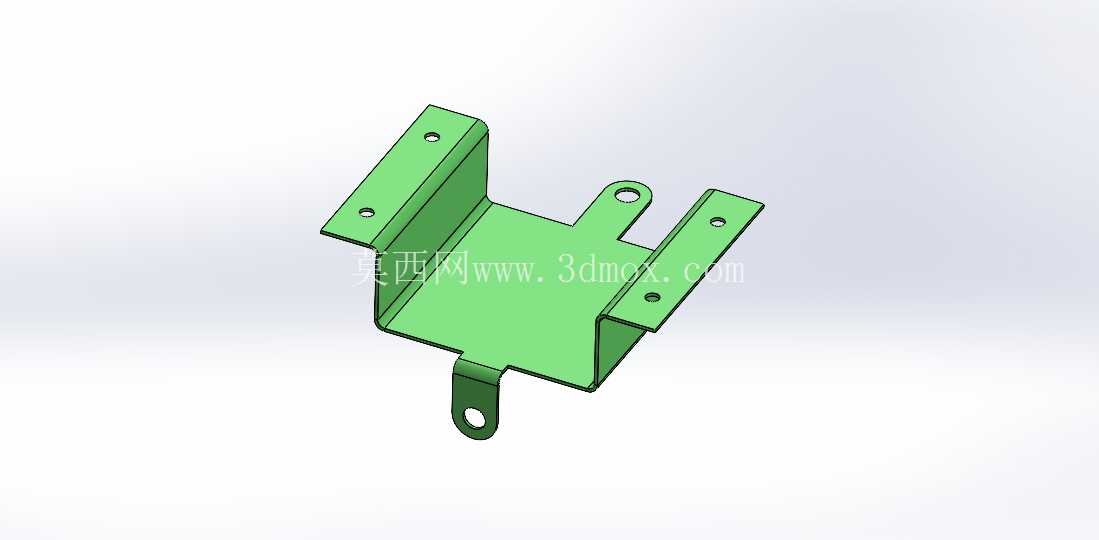

　　这款钣金构件是电源变压器内部配套的固定支撑件，主要应用于小功率工频电源变压器的内部绕组、接线端子与外围壳体的连接固定场景，在民用小家电电源、工业控制板卡供电模块、小型通讯设备供电单元的变压器装配环节中，承担结构定位、载荷承载、绝缘隔离辅助的作用。从实际装配需求出发，该支架采用一体化折弯成型结构，摒弃了传统多件拼接的装配方案，减少了装配环节的紧固件用量，同时降低了拼接结构带来的累积公差，能更好适配变压器内部紧凑的安装空间。支架主体为平板承载面，是直接承托变压器绕组或接线组件的核心区域，平面度控制在钣金冲压常规公差范围内，避免承托面翘曲导致的组件安装偏移。

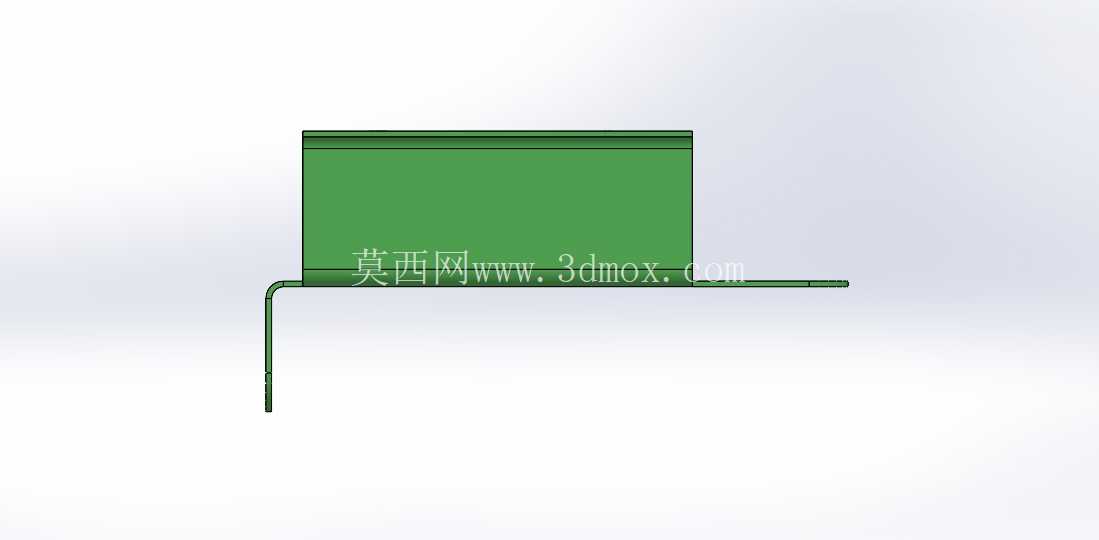

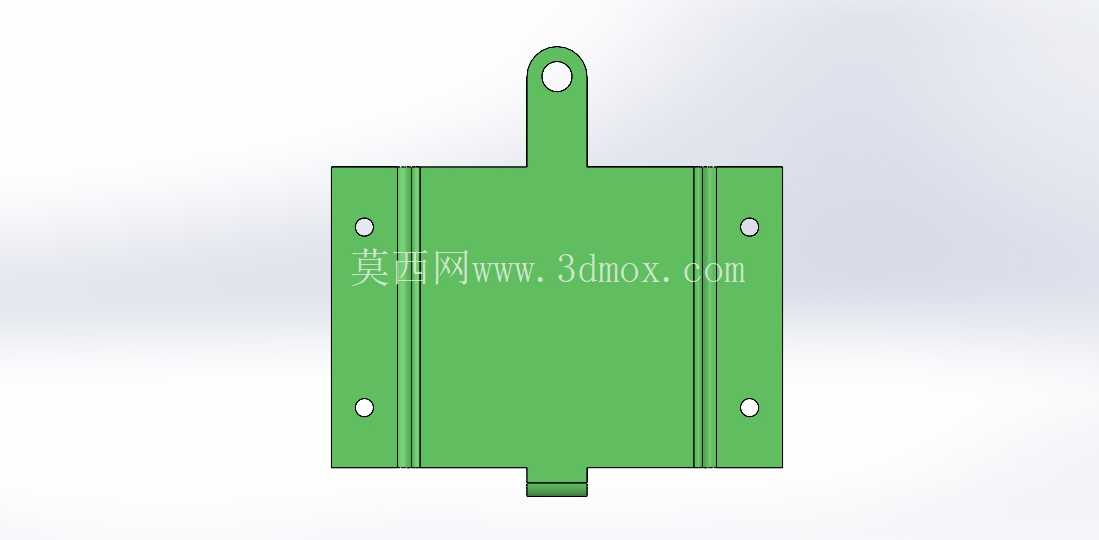

　　三个方向延伸出的折弯支耳是核心安装定位结构，每个支耳上都预制了对应规格的安装孔，其中垂直向上的支耳用于和变压器上部的屏蔽罩或壳体盖板连接，水平向两侧延伸的支耳用于和变压器底座或安装基板固定，底部向下延伸的带孔支耳则用于接地引线固定或侧边辅助定位，多方向的安装位设计可以适配不同安装方向的变压器装配需求，不需要额外制作转接件就能完成固定。设计阶段充分考虑了钣金加工的工艺性，所有折弯处都预留了合理的折弯内R角，避免折弯过程中出现板材开裂问题，所有安装孔的孔边距都满足冲压加工的最小边距要求，不会出现孔位变形、板材撕裂的加工缺陷，同时支耳的折弯高度经过匹配计算，既保证了安装时的操作空间，能让紧固件顺利穿过孔位完成锁紧，又不会过多占用变压器内部的有效空间，给绕组、引线等部件预留足够的排布位置。

　　从安装边界来看，该支架的整体轮廓尺寸适配常见的EI型、CD型小功率电源变压器的内部安装腔，支耳的外伸长度经过校核，安装后不会超出变压器壳体的外形边界，不会和周边的其他电子元器件产生干涉，支架的板材厚度选用常规冷轧钢板规格，兼顾结构强度和轻量化需求，在承受变压器绕组的静态载荷时，不会出现明显的形变，能长期保持安装位置的精度。实际使用过程中，该支架除了承担机械固定的作用，还能作为接地传导的结构件，将变压器运行过程中产生的感应静电通过支耳的安装点传导到设备接地端，提升供电模块的使用安全性，同时折弯形成的立边结构还能对侧边的引线起到一定的限位作用，避免引线移位触碰绕组造成绝缘破损。

　　在建模过程中，所有折弯参数、孔位尺寸都严格对应钣金加工的实际工艺参数，生成的展开图可以直接用于冲压下料工序，不需要二次调整尺寸，能有效缩短从设计到加工的周期，适配小批量定制化变压器的快速生产需求。
