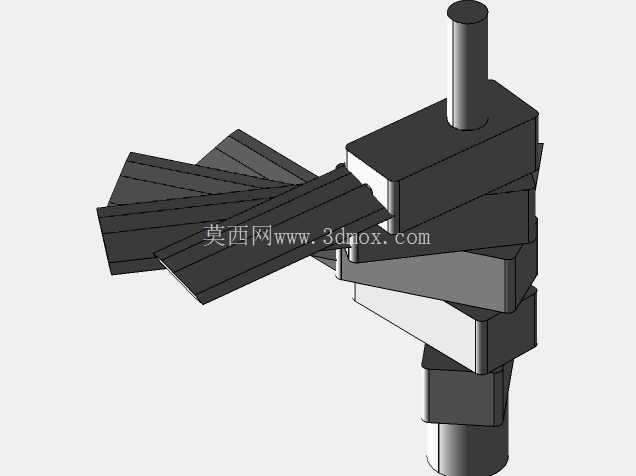

立柱式层叠折叠太阳能发电结构设计

　　该结构采用单根中心立柱作为核心承载基体，所有光伏承载模块均通过分层铰接的方式固定在立柱侧壁，区别于传统大面积平铺的光伏阵列，这种层叠折叠的排布方式在非工作状态下可以将所有光伏模块收拢贴合在立柱周边，大幅缩减设备整体占地投影面积，适配城市公共空间、景区步道、庭院景观等用地紧张的部署场景。从结构受力逻辑来看，中心立柱采用等径圆柱截面设计，底部预留标准法兰安装接口，可直接与预制混凝土基础或钢结构基座连接，安装时无需额外搭建大面积支撑框架，单组设备的安装边界仅需覆盖立柱基座范围，周边预留不小于模块展开长度一半的操作空间即可满足运维与展开需求。

　　每一层的光伏承载模块都采用独立的铰接支座与立柱连接，铰接轴的轴线沿水平方向布置，模块可绕铰接轴在0到90度范围内转动，收拢状态下模块板面与立柱轴线平行，所有模块沿立柱周向错位排布，层与层之间预留足够的转动间隙，避免展开或收拢过程中相邻模块发生干涉碰撞。展开状态下各层模块可根据安装地的纬度、太阳高度角调整倾斜角度，让板面始终保持最优受光角度，相比固定倾角的光伏支架，这种可调节的层叠结构能适配不同纬度地区的安装需求，无需针对项目所在地重新设计支架倾角参数。

　　从功能实现角度看，该结构既可以作为独立的分布式发电单元，为周边的照明设备、传感监测装置、公共充电接口提供电力供给，也可以多组阵列排布组成小型离网发电系统，同时规整的立柱式外观搭配错落展开的光伏模块，本身具备较强的景观装饰属性，可替代部分城市景观雕塑，兼顾发电功能与公共空间美化效果。结构设计过程中，铰接部位采用耐磨自润滑衬套，减少长期户外转动带来的磨损，模块承载框架采用轻量化铝合金型材，在保证结构强度的前提下降低整体自重，减小中心立柱的承载负荷，所有线缆均通过中心立柱的内部空腔走线，避免线缆外露带来的老化、破损风险，提升户外长期运行的可靠性。

　　收拢状态下整体结构的风阻系数远低于传统平铺光伏阵列，在沿海多风、高海拔强风地区部署时，可根据气象预警快速收拢所有模块，降低强风对结构的破坏概率，极端天气下的抗损毁能力更强。模块的转动操作可通过手动调节完成，也可加装小型电动推杆实现自动追光、自动收拢的智能控制，适配不同预算等级的项目需求。单组结构的整体高度可根据部署场景灵活调整，公共园区部署时可将高度设置在3到5米，避免无关人员随意触碰模块，家庭庭院部署时可降低高度至2米以内，方便日常清洁维护。每个光伏承载模块的边框都设置有导水倒角，雨天时雨水可沿倒角快速排出，减少板面积水积灰，降低日常清洁维护的频次。层与层之间的错位排布设计，让展开状态下上层模块不会对下层模块造成大面积阴影遮挡，保证每一块光伏板都能获得充足的受光面积，提升整体发电效率。
