木质拼装可旋转升降玩具小车结构设计

这款木质拼装小车的设计，最初是面向高校工程实践类课程的实操训练项目，核心适配2.5毫米厚度的中密度纤维板加工场景，这类板材在激光切割加工领域应用极广，成本可控且切割边缘无明显毛刺，非常适合学生群体完成从三维建模到实物组装的全流程训练。从实际应用场景来看，这类拼装模型既可以作为机械结构认知的教学教具，帮助初学者理解轮系传动、活动铰接的基础原理，也可以作为儿童益智玩具，通过无螺丝的卡扣式拼装结构，锻炼动手能力的同时避免小零件误吞的风险。

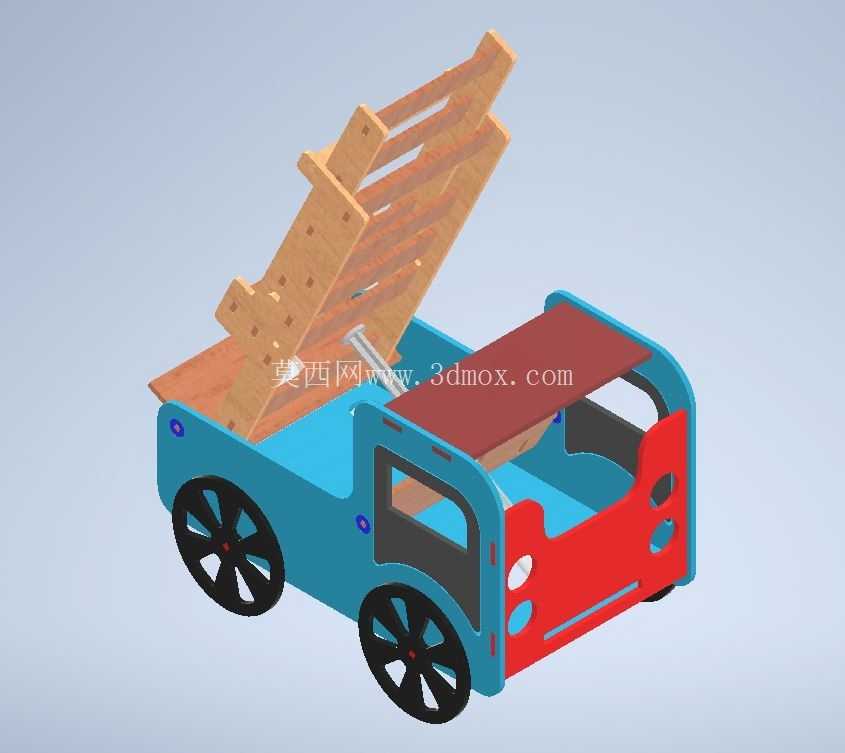

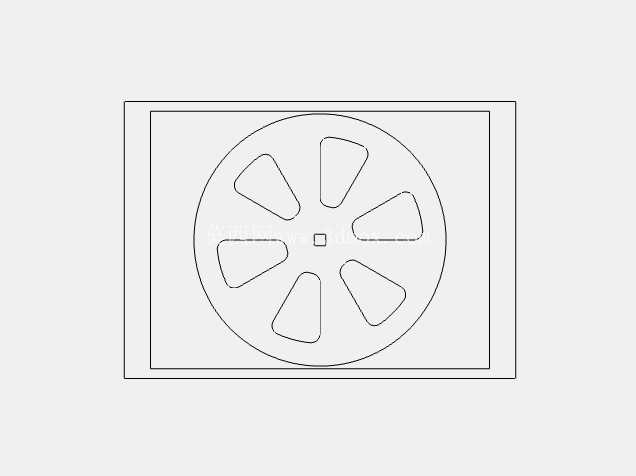

从功能特性上看，整车分为行走底盘与上部可动载物台两个核心模块，底盘部分采用四轮独立轮轴结构，轮片与轴孔的配合间隙控制在0.15毫米，既保证车轮转动无卡滞，又不会出现轴向窜动过大的问题；车身上部的载物台设置了可旋转升降的梯状结构，铰接点采用板材自身的凸凹卡扣配合，无需额外金属连接件即可实现0到75度的角度调节，调节到位后依靠板材间的摩擦力实现位置固定，能够模拟工程作业车辆的梯架抬升动作。

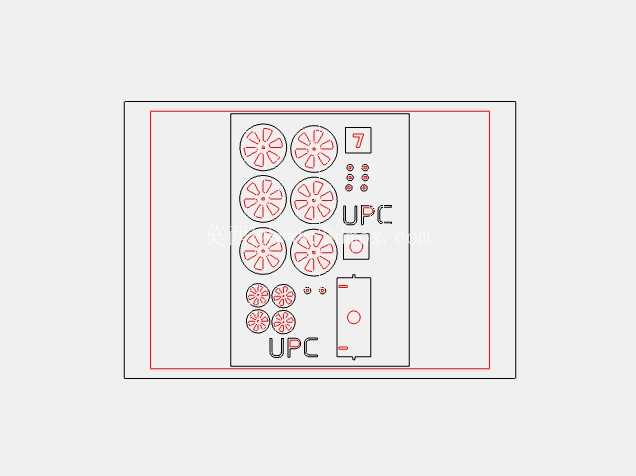

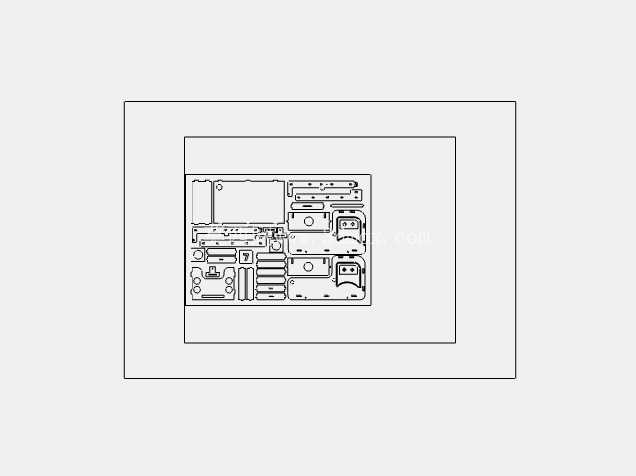

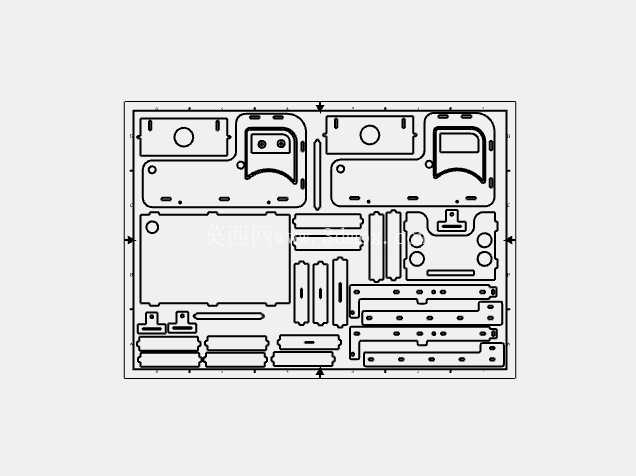

设计过程中优先考虑了激光切割的加工工艺边界，所有零件的排版都适配常规A3幅面的激光加工台面，零件之间的切割间隙预留2毫米，避免加工过程中板材受热变形导致零件粘连；所有转角位置都设置了R1.5的圆角过渡，既避免直角位置切割时出现焦边，也能消除组装后尖锐边角带来的安全隐患。车身的红蓝配色区域是通过不同颜色的MDF板材直接切割拼装，无需后期喷涂上色，降低了后期处理的工序复杂度。

安装边界方面，整车组装完成后整体长度控制在180毫米，宽度85毫米，梯架完全放平状态下高度为70毫米，梯架抬升到最大角度时顶端高度为160毫米，所有零件的拼装公差累计控制在0.3毫米以内，不需要额外打磨修配即可顺利组装。底盘的轮轴孔采用同轴度对称设计，四个车轮的接地面平面度误差不超过0.2毫米，保证小车在平整平面上推行时不会出现跑偏、卡轮的问题。上部梯架的铰接位置设置了多组定位卡槽，能够在30度、45度、60度三个常用角度实现档位固定，模拟不同作业高度的支撑状态，载物平台表面预留了均匀排布的安装孔位，既可以作为结构加强筋提升板材的抗弯折强度，也可以拓展固定其他小型拼装配件，拓展模型的玩法场景。

在结构强度校核上，针对2.5毫米MDF板材的抗弯折特性，底盘的承载位置设置了双层板材叠合的加强结构，在1千克的静态载荷下不会出现明显形变；轮轴位置采用轴套式的凸台结构，将车轮与车身侧板的接触面积缩小到2毫米宽度的环形面，降低转动过程中的摩擦阻力，推行时的顺滑度能够满足玩具类产品的使用需求。整个模型的所有零件都采用平面板材切割成型，不存在曲面热弯或者异形加工的工序，普通功率的二氧化碳激光切割机即可完成全部零件的加工，加工单套模型的总切割时长不超过8分钟，非常适合小批量的教学实践加工或者文创类玩具的量产制作。
