槽轮式间歇传动机构结构设计

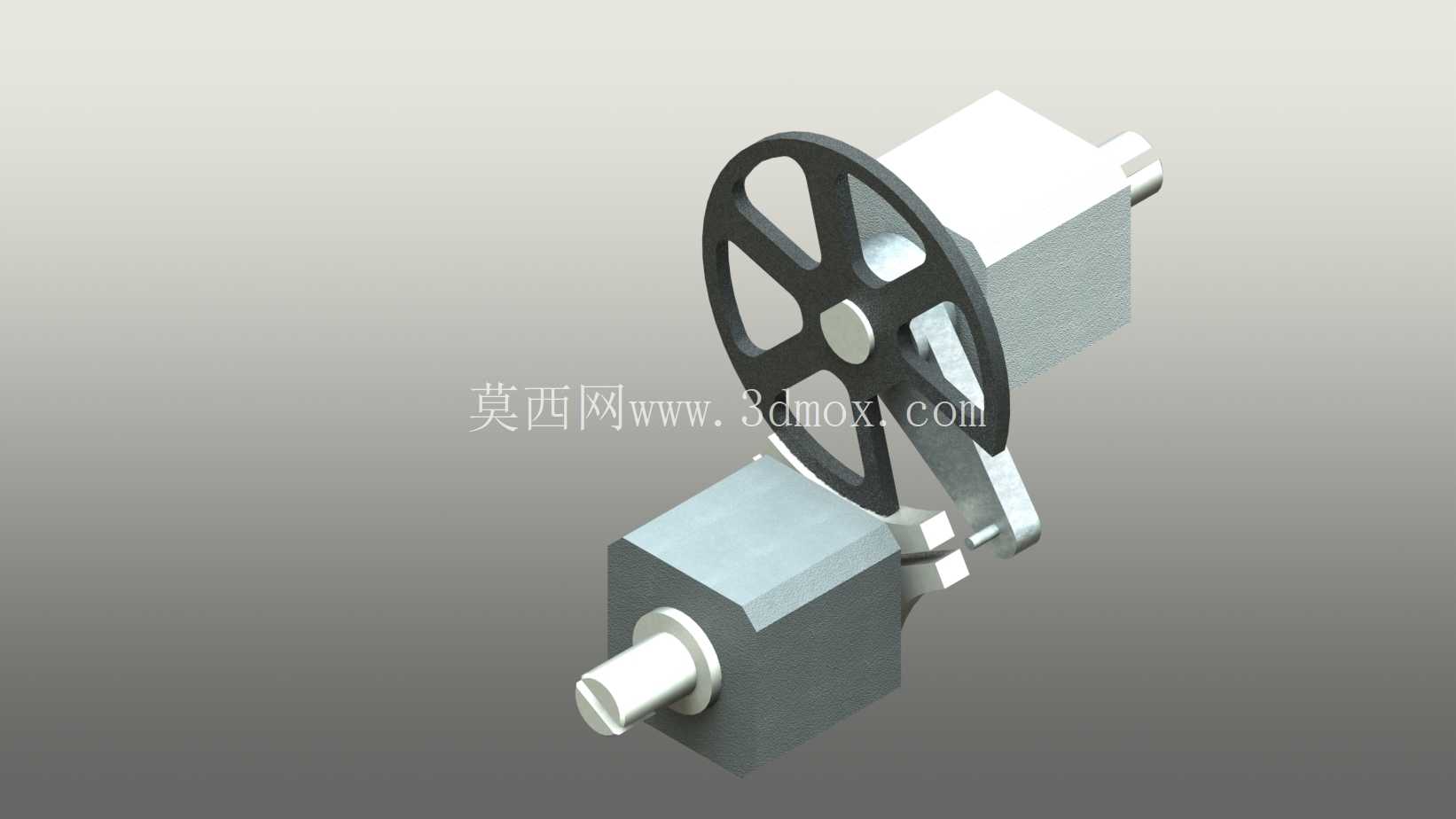

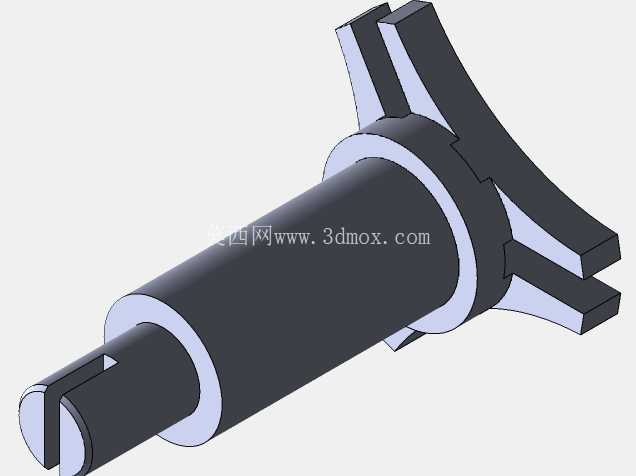

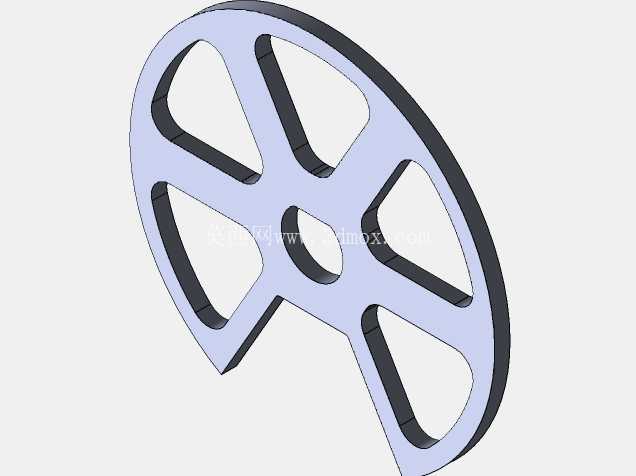

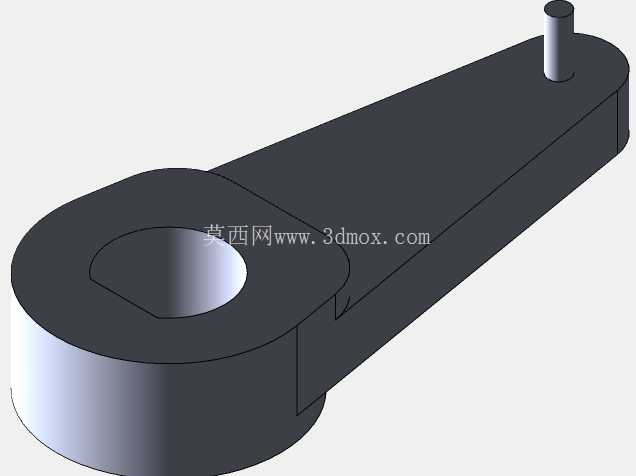

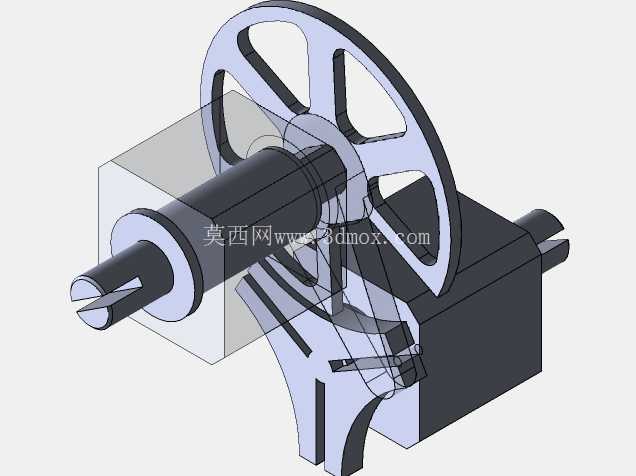

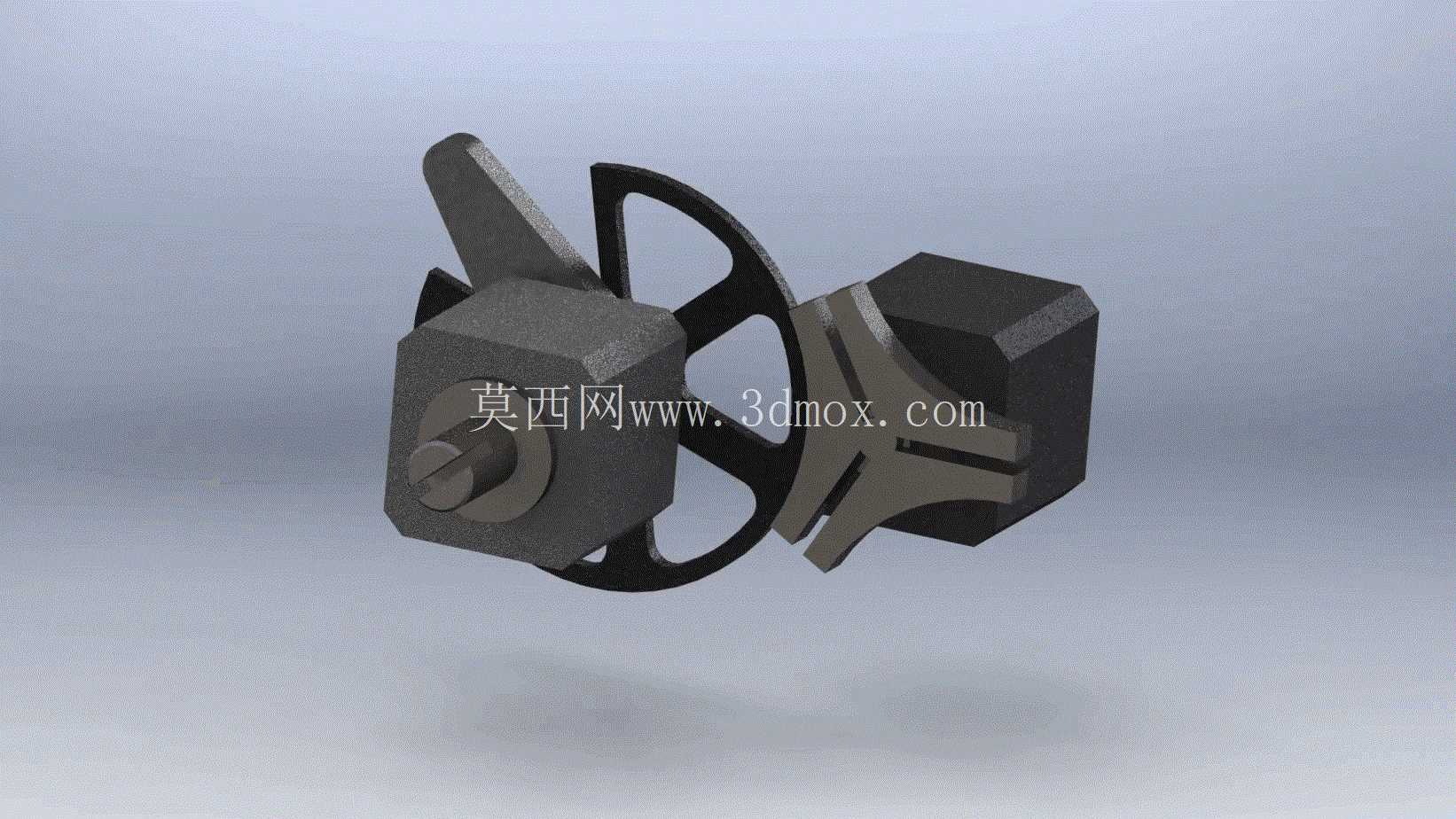

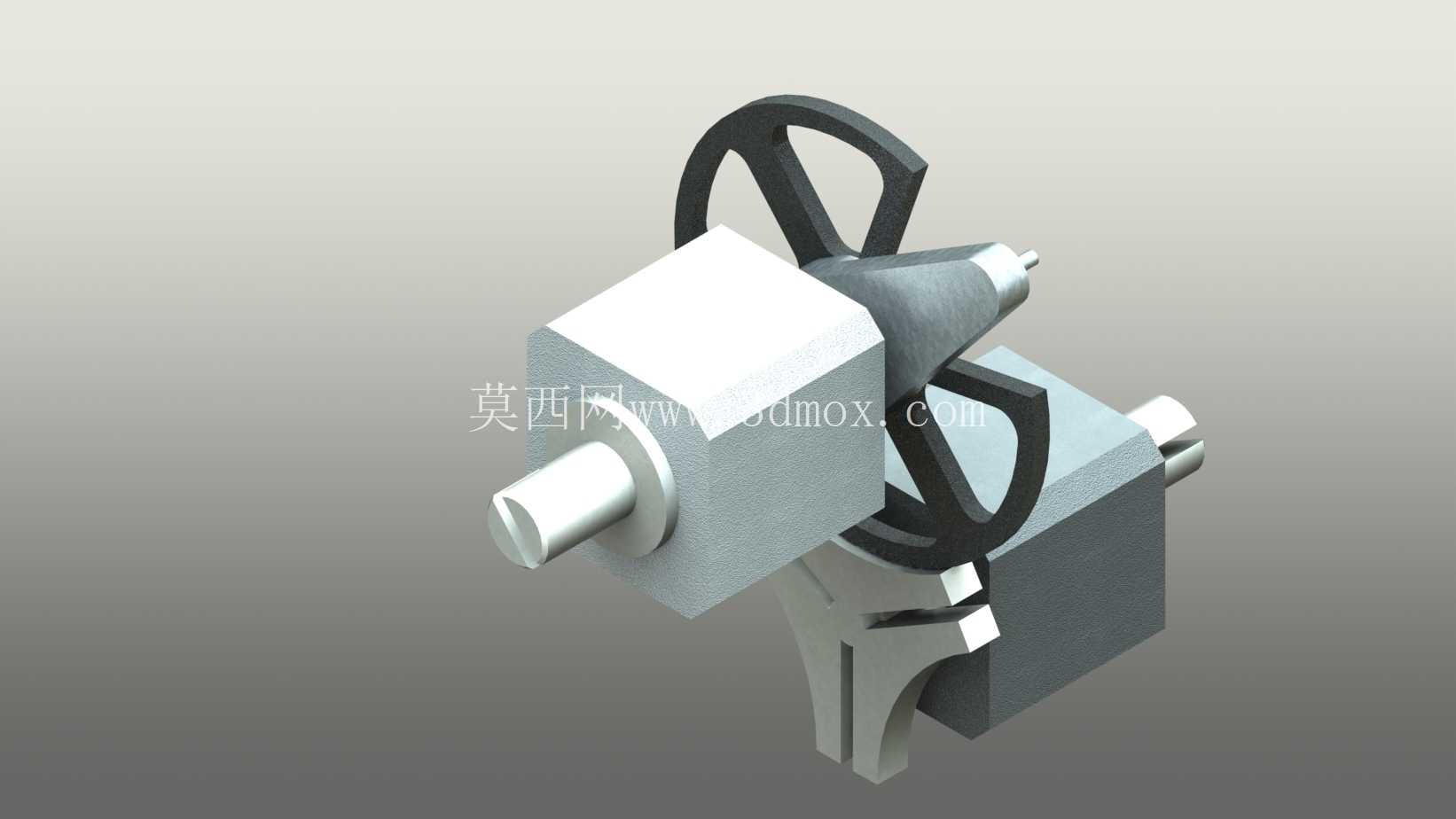

　　这类间歇传动结构常被用在多工位自动化转台、包装机械送料工位、胶片卷片机构、轻工机械的步进送进单元中，核心作用是把输入轴的连续匀速旋转，转化为输出端的周期性间歇转动，在需要精准分度、工位步进的场景里，能省去复杂的伺服分度程序，纯机械结构就能实现稳定的定角度转位，可靠性远高于纯电控的间歇方案，尤其适合高速、高重复定位要求的连续生产工位。从结构组成来看，这套机构包含主动拨盘组件、带径向槽的从动槽轮、锁止弧块以及安装基座几个核心部分，主动轴上的圆柱拨销在进入槽轮径向槽时，会带动槽轮转过固定的分度角度，当拨销脱离径向槽后，主动盘上的凹形锁止弧会和槽轮上的凸弧面完全贴合，此时槽轮被完全锁止，不会因为负载惯性出现窜动，保证停歇工位的定位精度。设计这类结构时，首先要确定工位数量对应的槽数，常见的槽数为4、6、8槽，对应每次转位90°、60°、45°，槽数越少，槽轮启动和停止时的角加速度越大，冲击载荷越明显，高速工况下优先选6槽及以上的结构，能有效降低传动冲击，延长组件使用寿命。拨销的回转半径需要和槽轮的中心距做匹配计算，保证拨销进入和脱离径向槽时，槽轮的瞬时角速度为0，避免刚柔冲击，锁止弧的配合间隙需要控制在0.02-0.05mm之间，间隙过大会导致停歇阶段槽轮出现窜动，间隙过小则会出现卡滞，加剧配合面的磨损。

　　安装边界上，主动轴和从动轴的平行度公差需要控制在0.01mm/100mm以内，两轴的中心距偏差不能超过设计值的0.1%，否则会导致拨销和槽壁的接触应力不均，出现单侧磨损过快的问题。槽轮的径向槽宽度需要和拨销直径做间隙配合，单边间隙留0.01-0.03mm，既保证传动顺畅，又能减少回程间隙。这类结构的优势在于结构简单、制造难度低、工作可靠，机械效率能达到95%以上，缺点是槽轮的转角不可调节，动程和停程的时间比例由槽数和拨销数量决定，单拨销结构的停程时间始终大于动程时间，如果需要缩短停程，可以在主动盘上对称布置两个拨销，能让槽轮在主动轴旋转一周时完成两次分度动作。

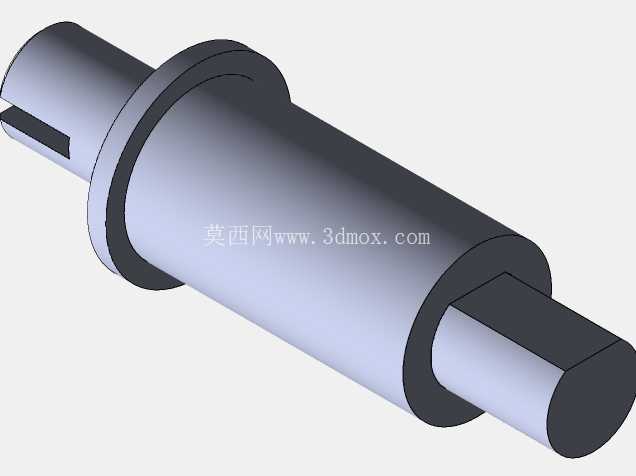

　　在实际设备选型时，需要核算槽轮轴端的负载扭矩，拨销的剪切强度，以及高速运转时的动平衡，主动组件需要做动平衡校正，平衡等级达到G6.3即可满足大部分工业场景的使用要求，槽轮和拨销的接触面建议做表面淬火处理，硬度达到HRC45-50，能有效提升耐磨性能，减少长期运行后的磨损间隙。安装基座需要保证足够的刚性，避免传动过程中出现形变导致轴系平行度超差，轴承选型优先选深沟球轴承，承受径向载荷的同时能抵消少量的轴向窜动，端盖处需要加装密封件，防止车间内的粉尘进入配合面，加剧零件磨损。

　　在装配调试时，需要手动盘车检查拨销进出槽的顺畅度，锁止弧的贴合是否完整，全程不能有卡滞点，空载试运行2小时后检查各配合面的温升，轴承部位温升不能超过40℃，确认无异常后再带负载运行。这类纯机械间歇机构相比凸轮分度器成本更低，维护更简单，适合中低速、中等负载的分度场景，在小型自动化设备、教学演示教具、轻工生产线的步进工位上应用十分广泛，设计时只要把控好中心距、配合间隙、锁止弧的轮廓精度，就能实现长期稳定的间歇传动，不需要复杂的控制程序，也不会出现电控系统的信号干扰问题，在很多对可靠性要求高的工位上是优先选择的传动方案。
