切割机往复进给传动机构结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864335
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计
  • 切割机往复进给传动机构结构设计

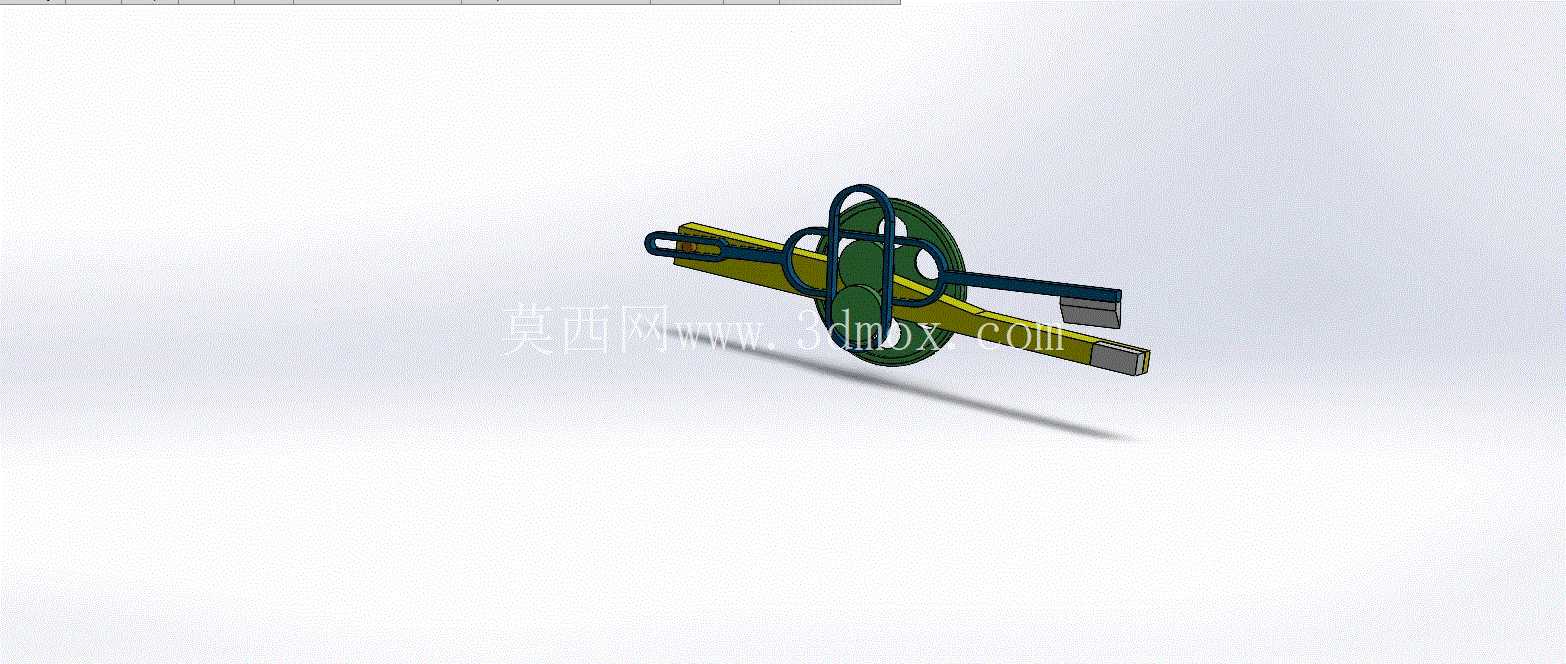

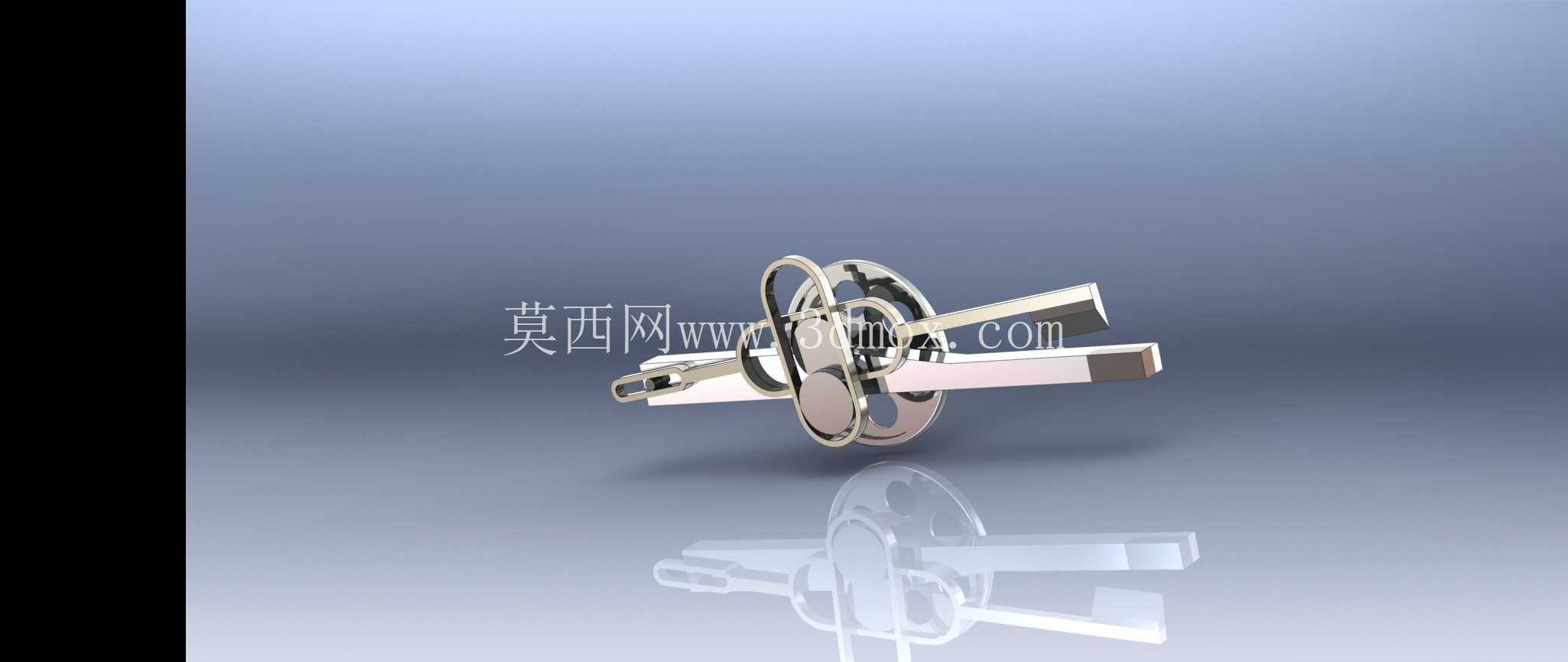

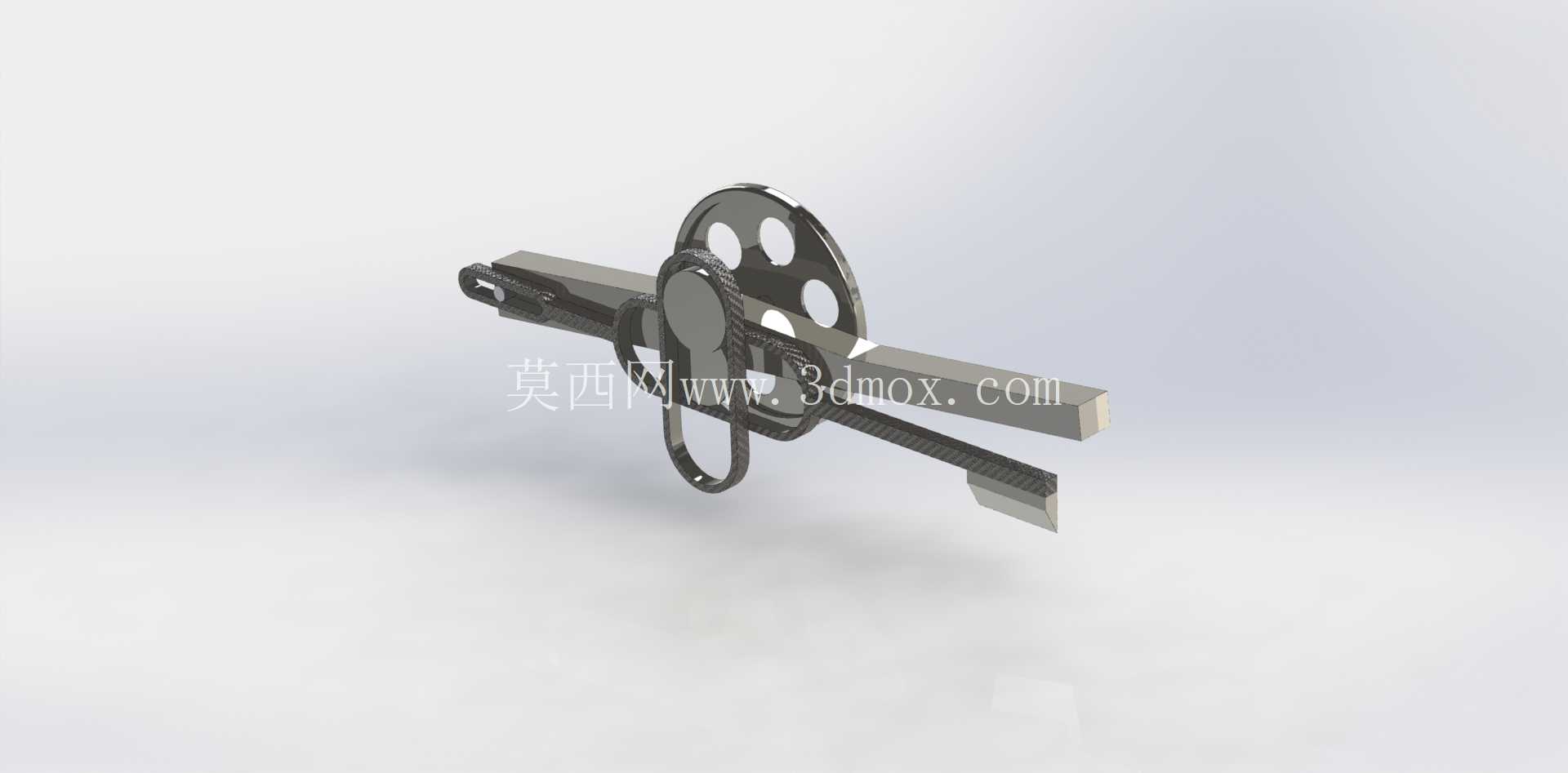

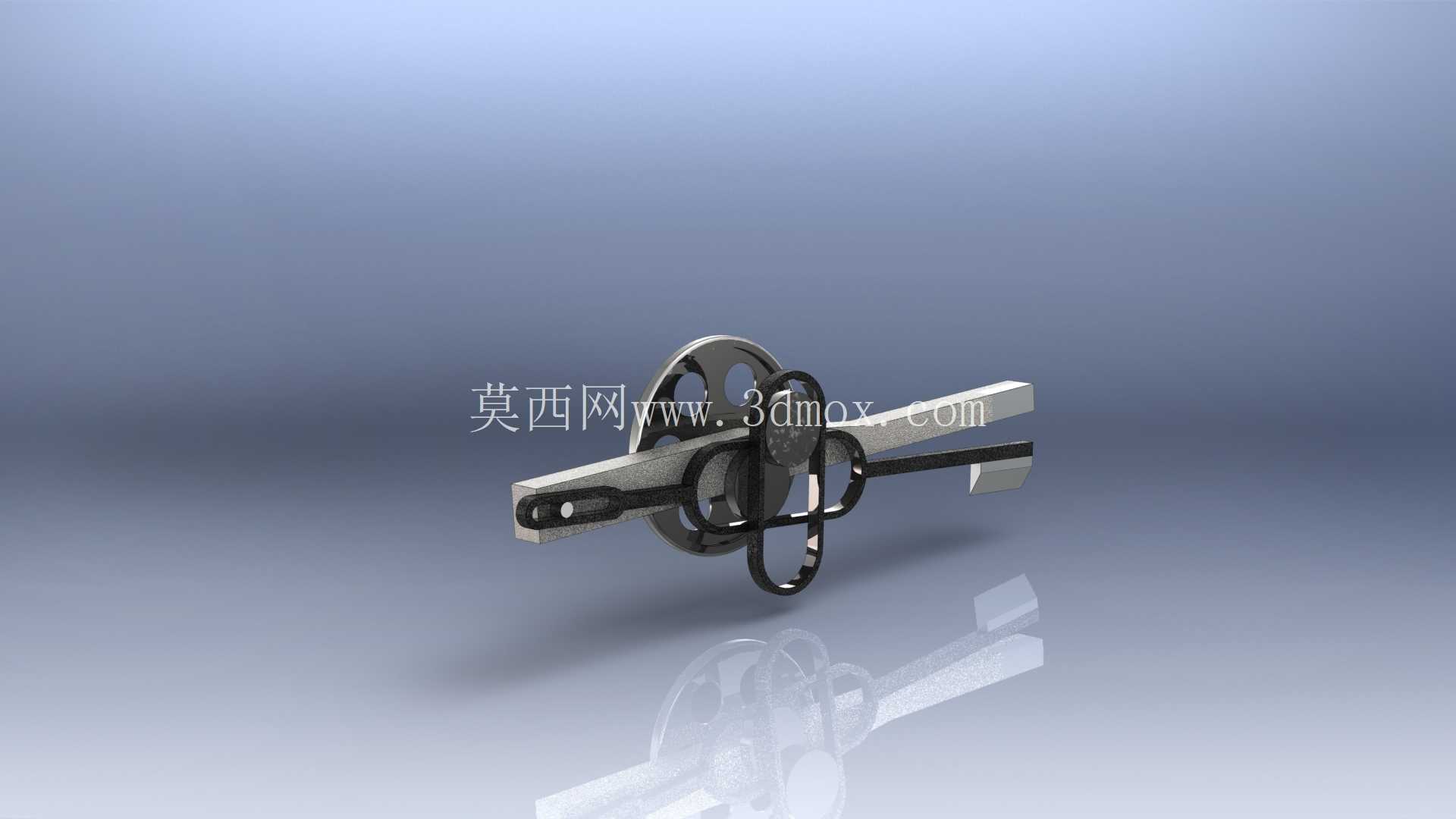

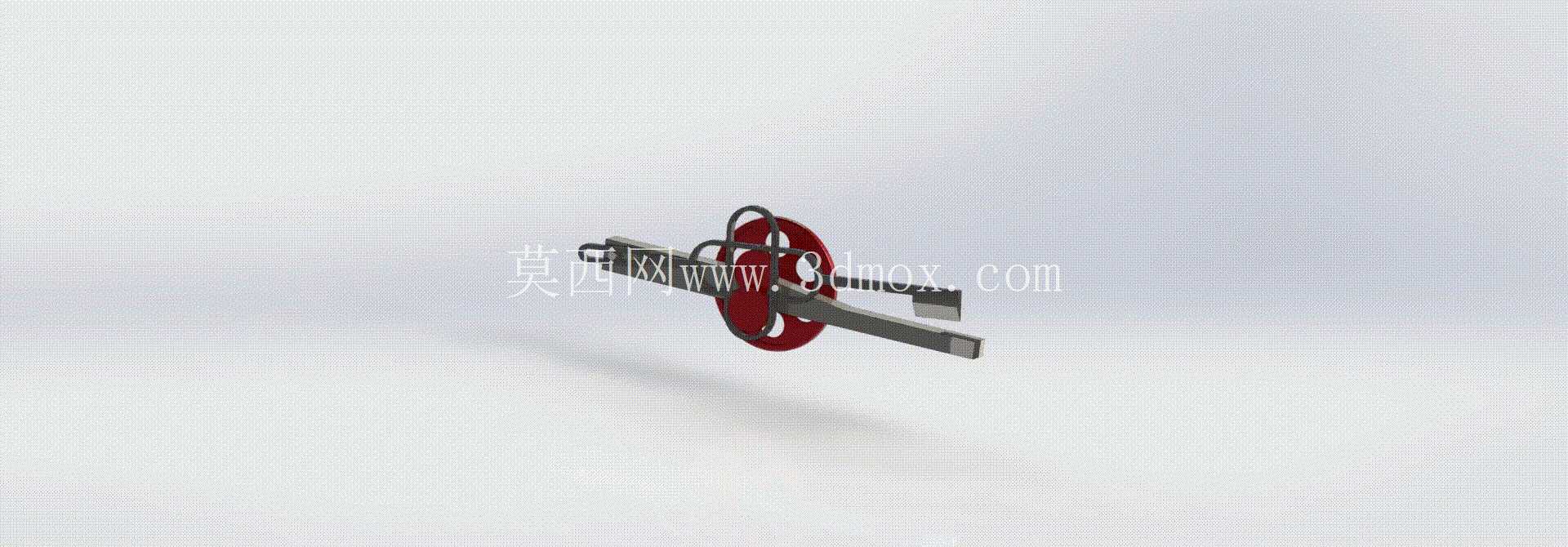

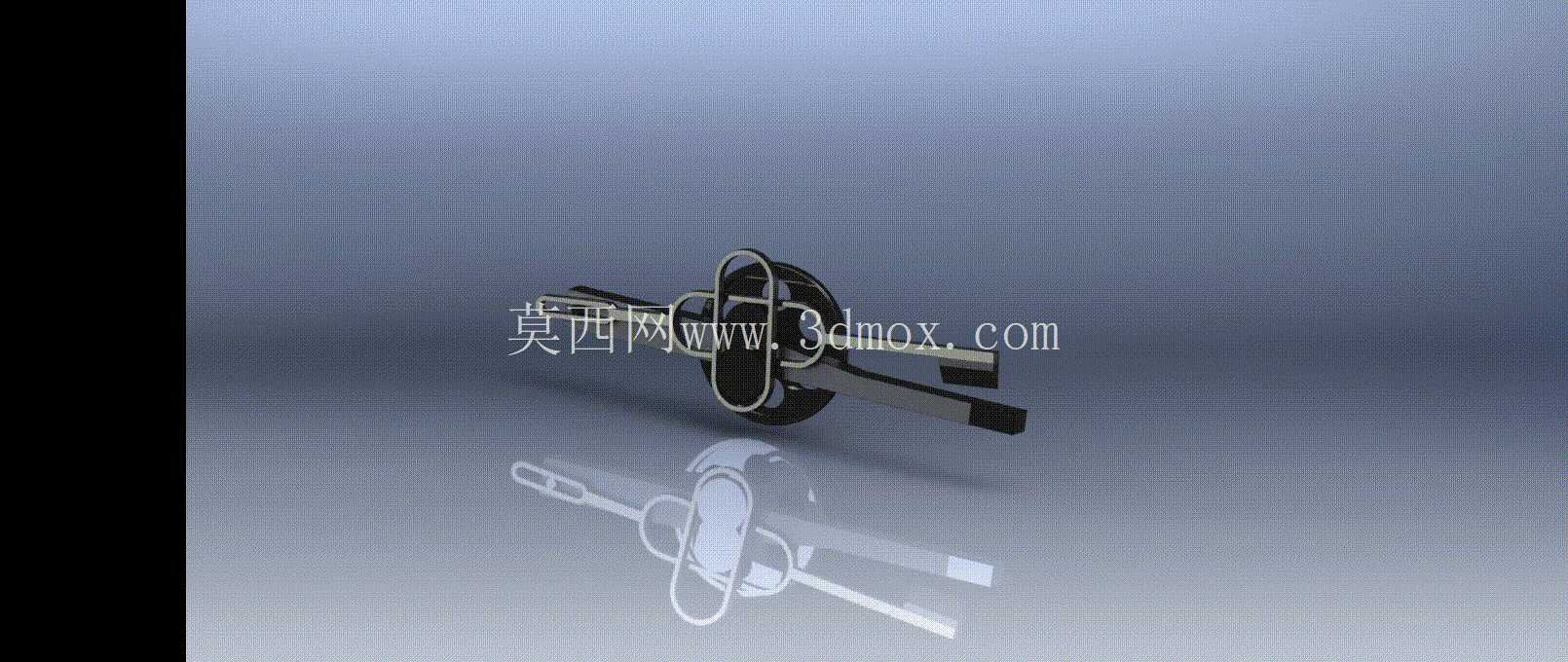

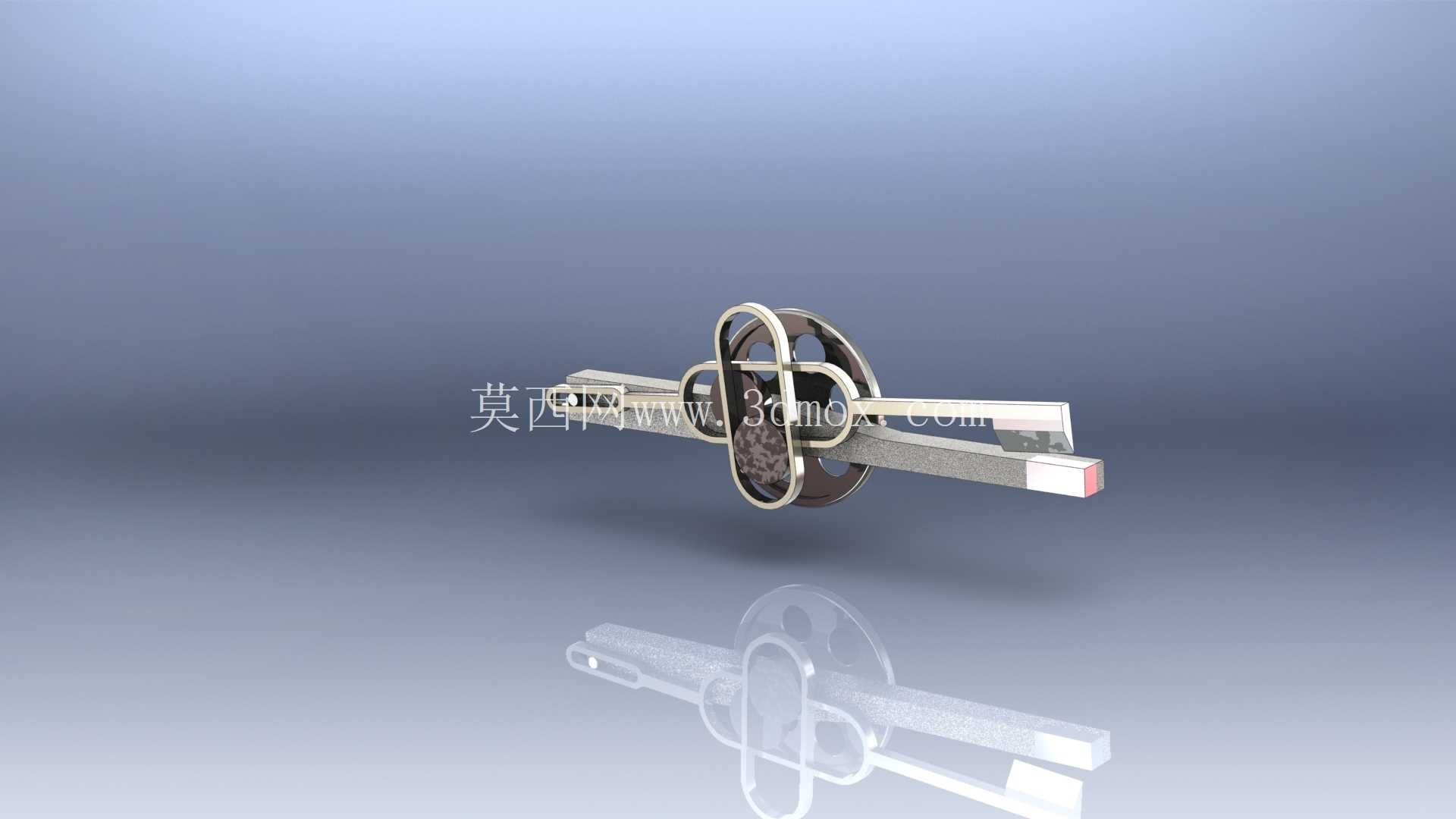

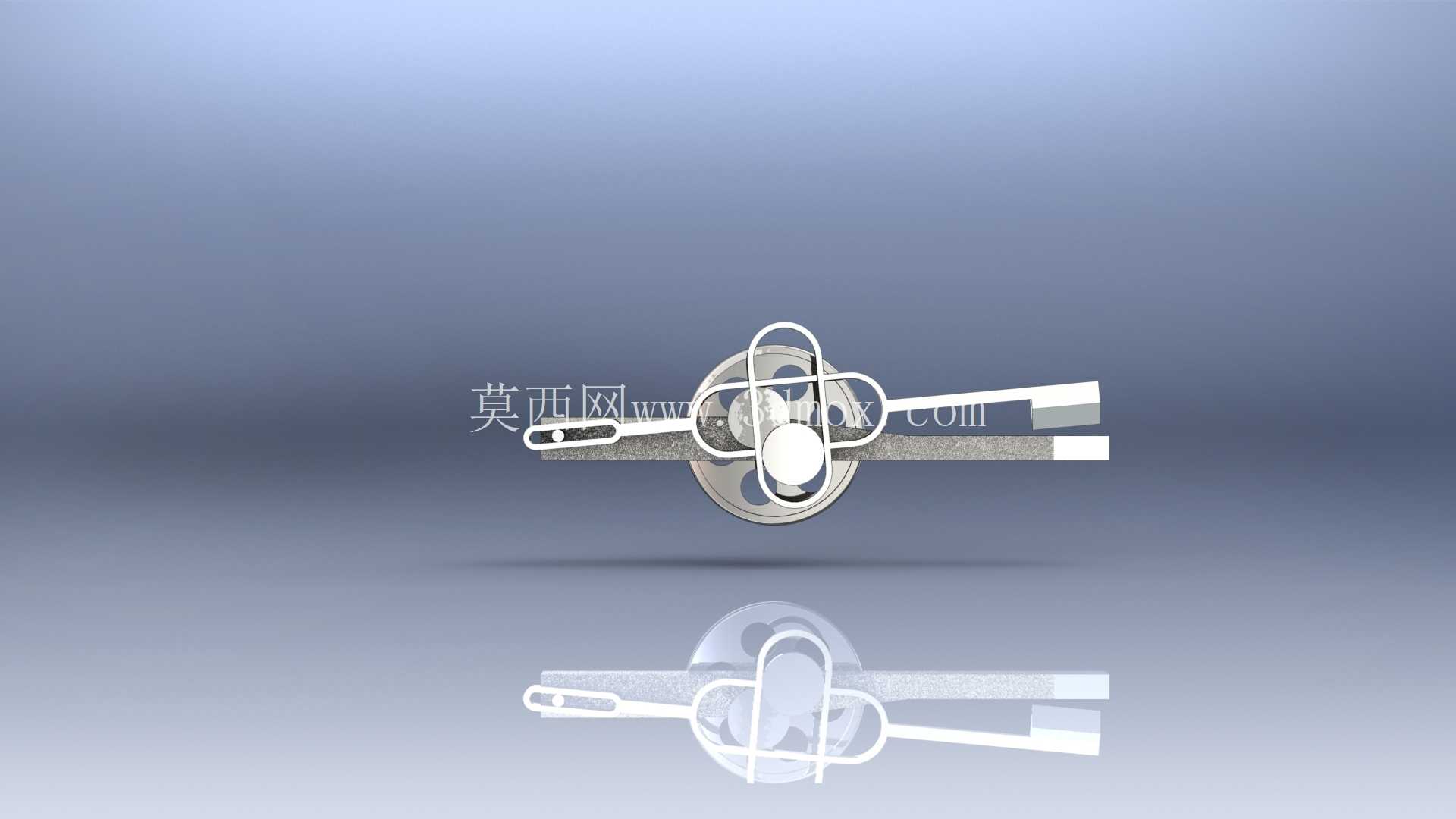

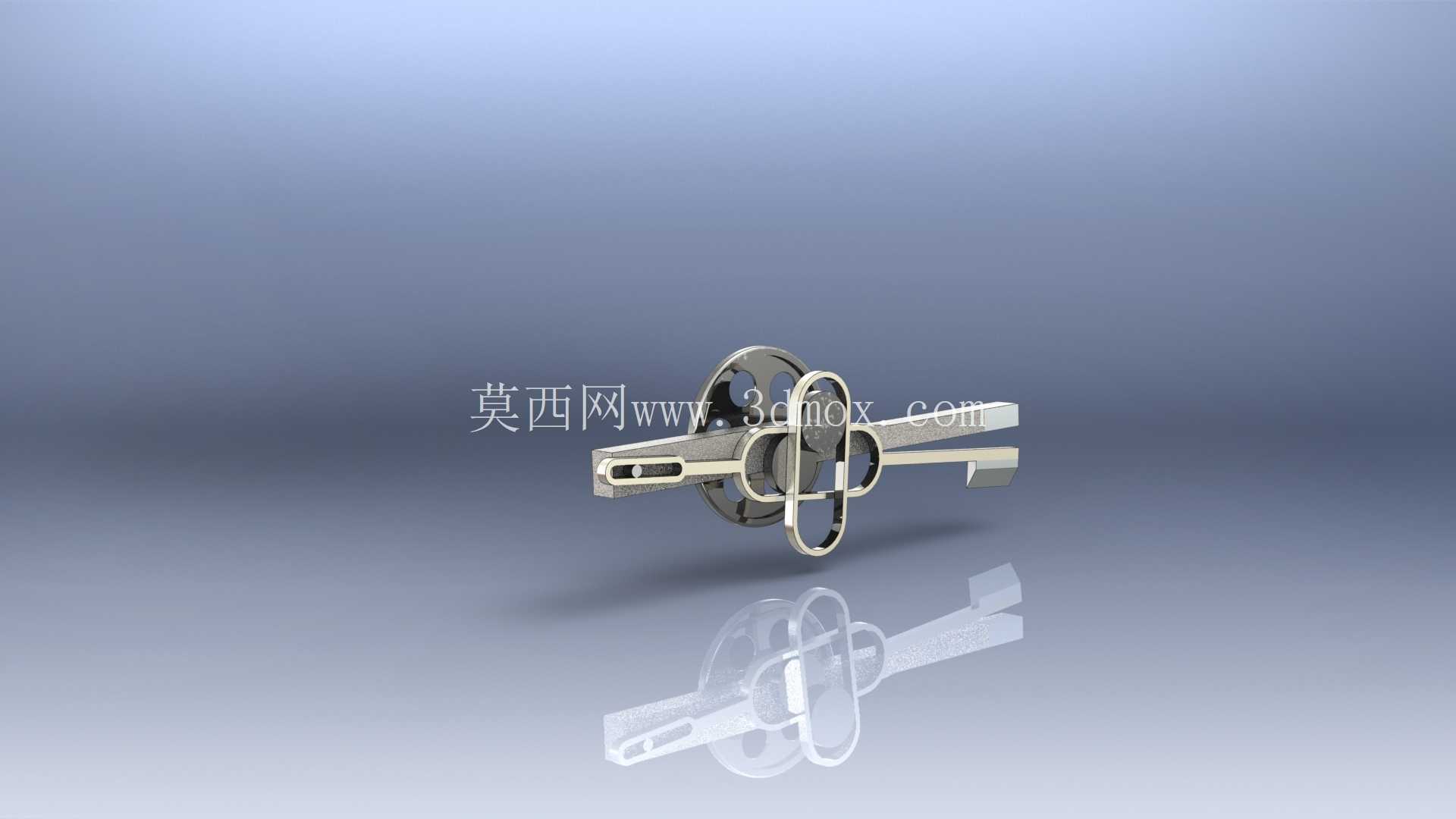

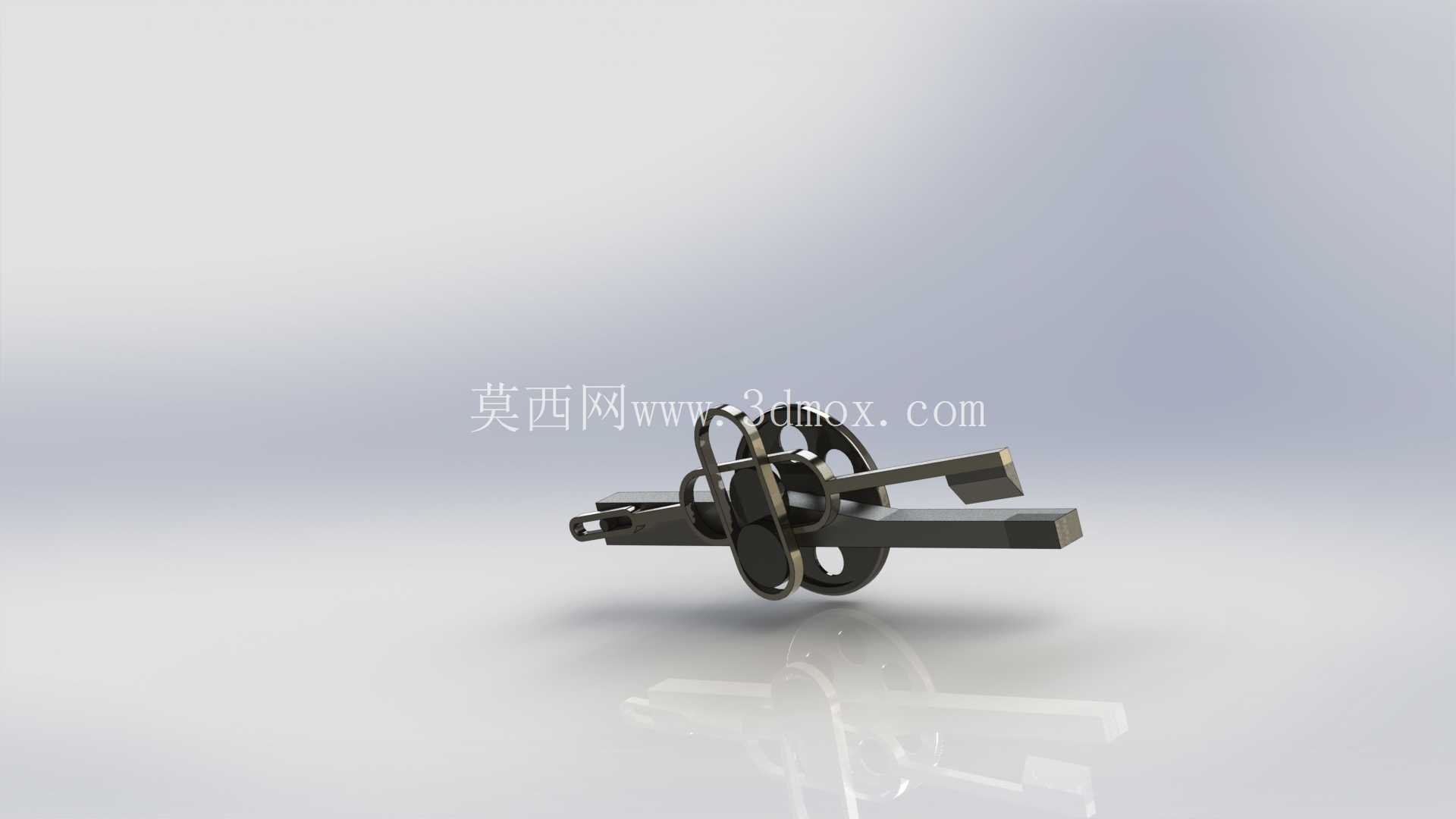

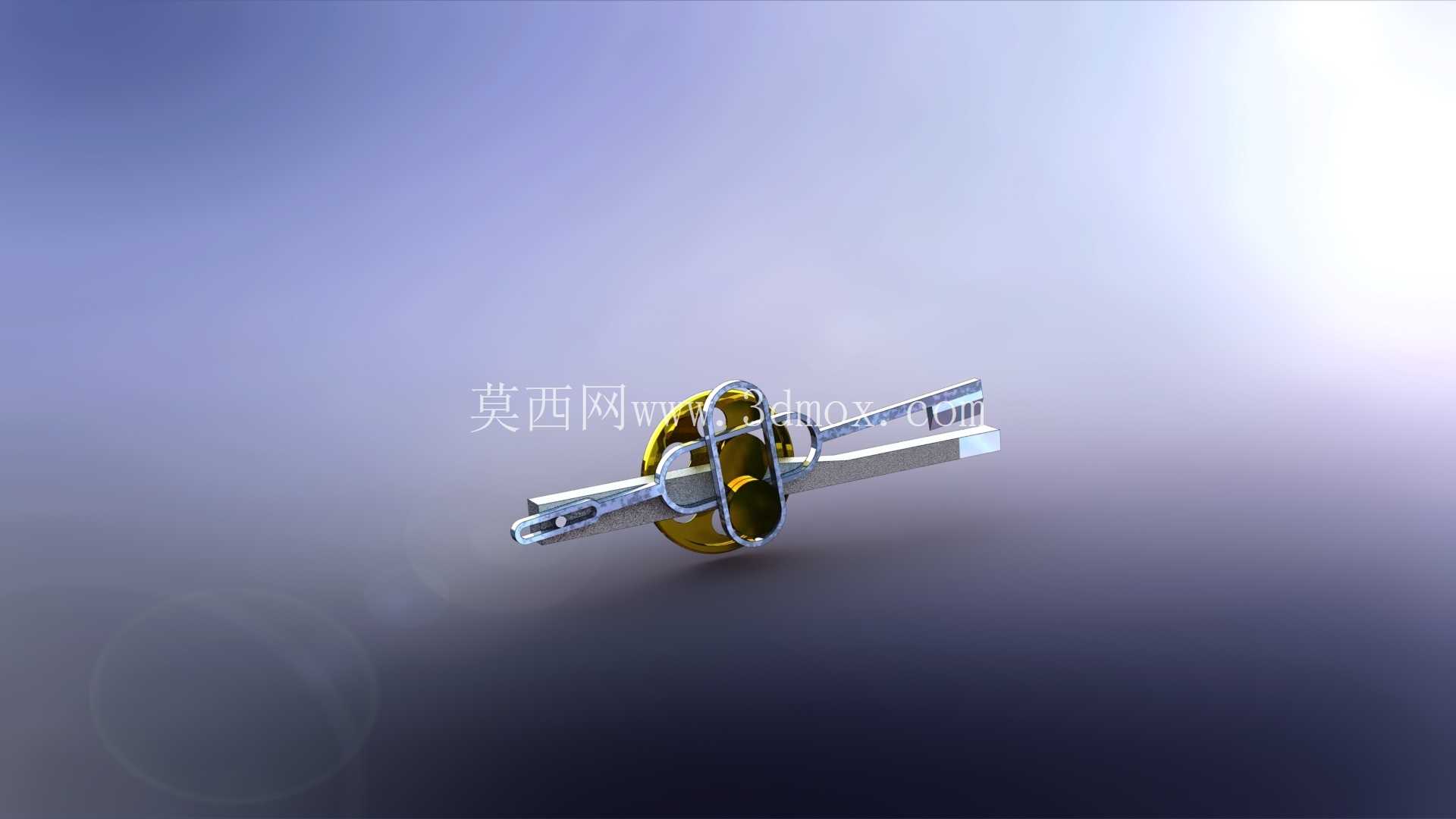

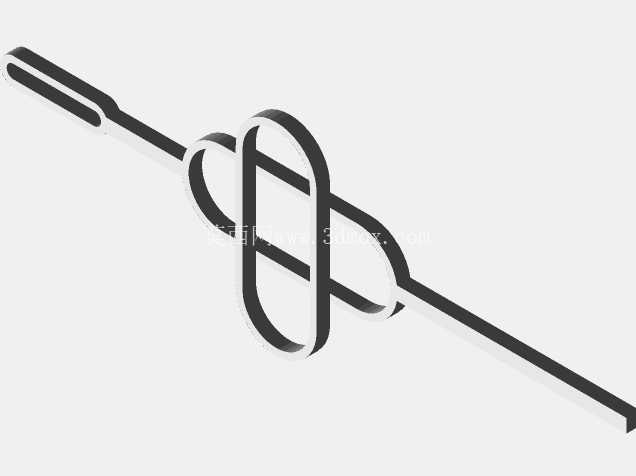

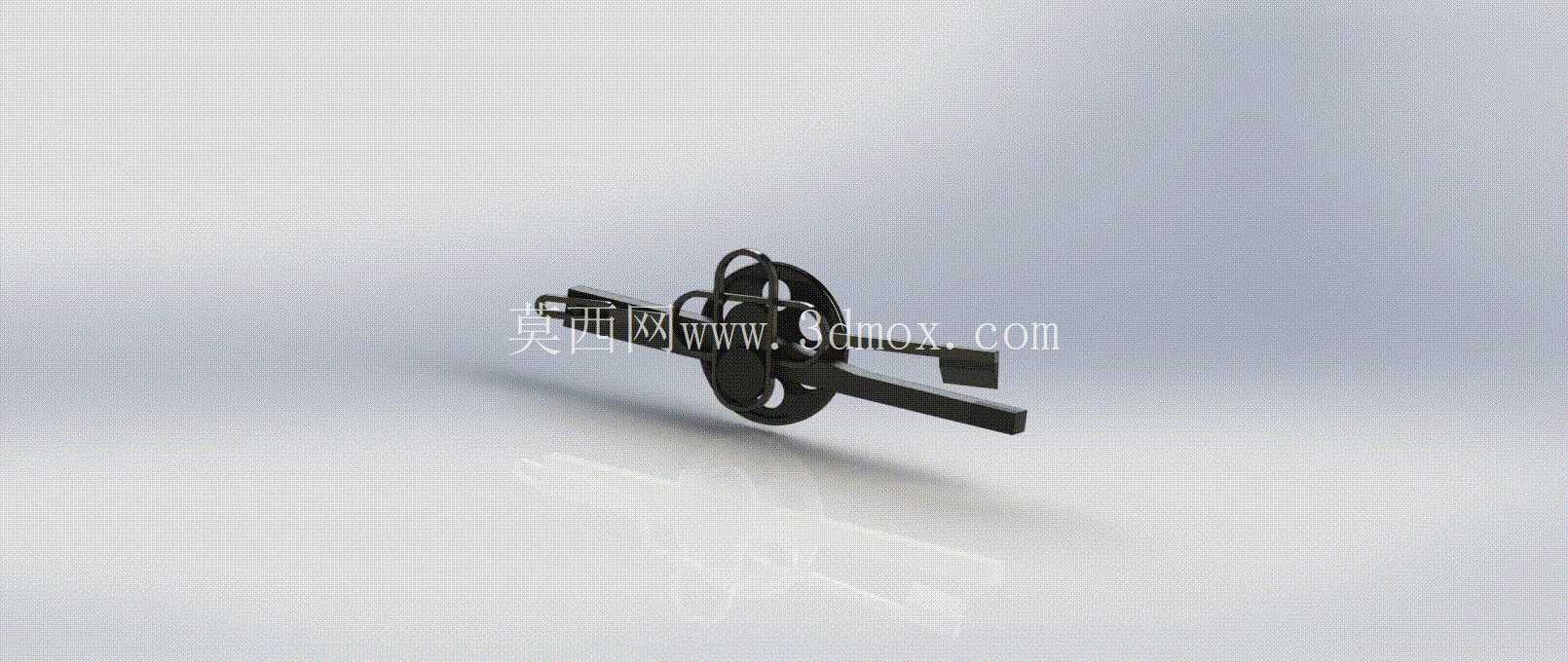

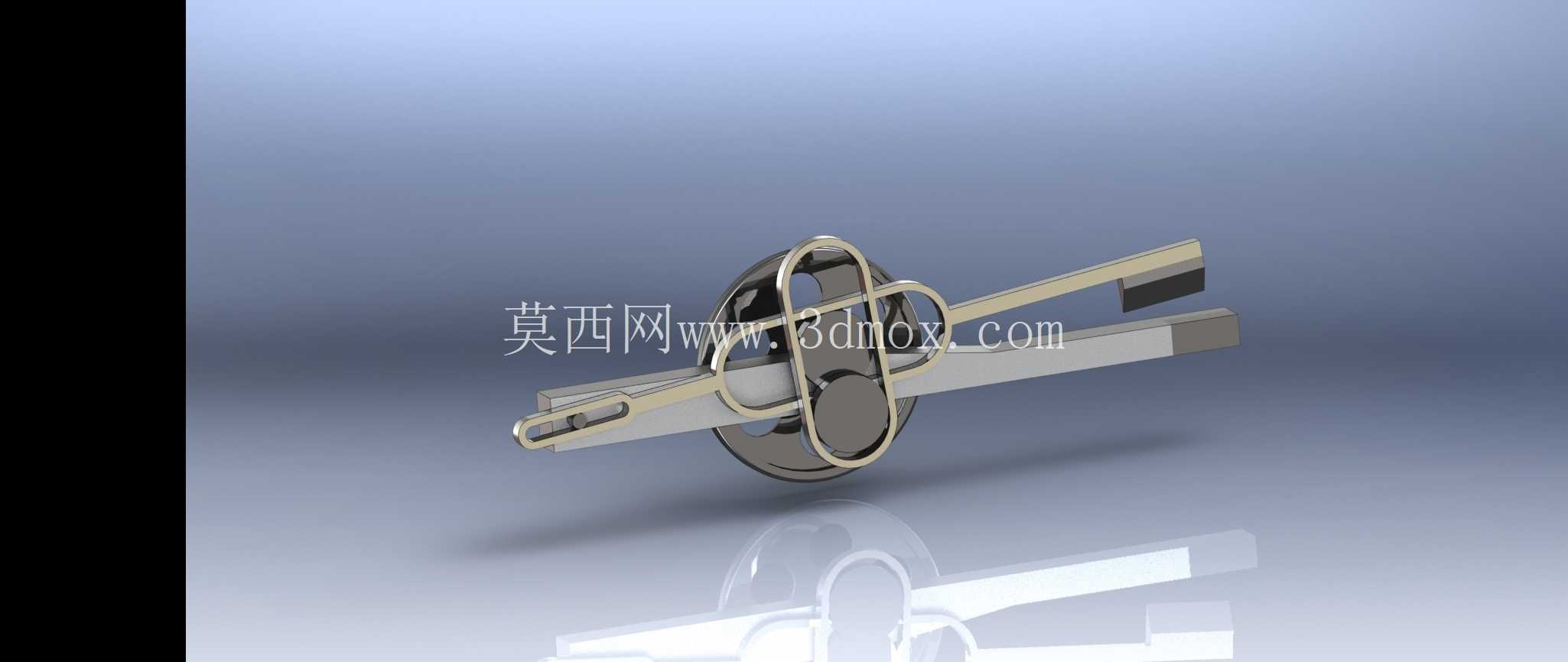

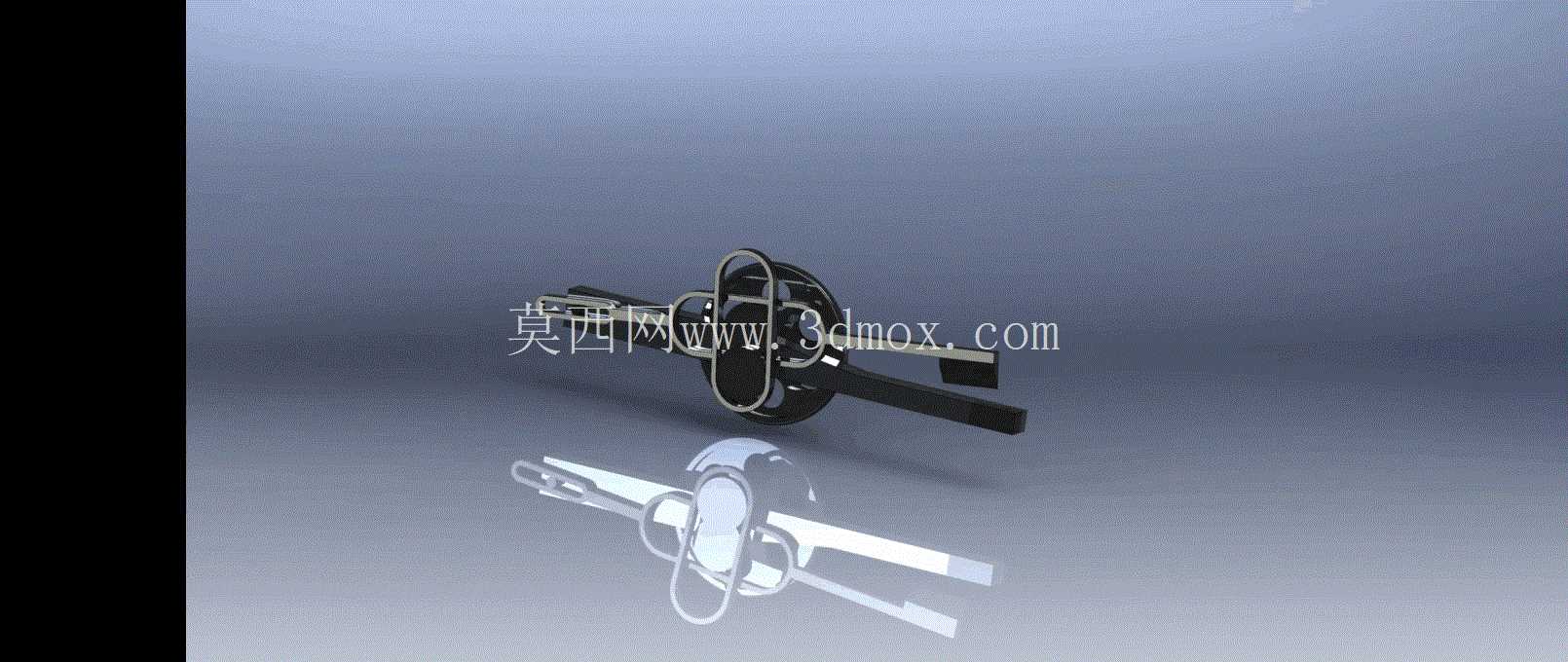

  这套传动机构主要服务于台式定长切割类设备,在包装材料裁切、薄金属片下料、线束定长切断等工位都能见到同类结构的应用,核心作用是将旋转动力转化为切刀的往复直线进给动作,替代传统人工裁切的重复操作,保证每一次裁切行程的一致性,降低人工操作的劳动强度,同时避免人工送料裁切过程中出现的切口歪斜、长度误差过大的问题。从结构组成来看,整套机构以偏心轮作为动力转换核心,动力输入端连接驱动轮,通过轮盘上的偏心销与滑动导杆形成配合,当驱动轮做整周旋转时,偏心销会带动导杆沿着固定导向座做直线往复运动,导杆末端直接连接切刀安装座,不需要额外增加中间传动连杆,减少了传动环节的间隙累积。

  导向部分采用双平行面限位结构,导杆的上下两个面都与导向座的耐磨衬套贴合,运动过程中不会出现径向窜动,切刀下行到裁切工位时的侧向偏移量可以控制在0.02mm以内,能够满足薄型材料裁切时的切口精度要求,不会出现毛边、连料的情况。偏心轮的偏心距直接决定了切刀的工作行程,这套结构的偏心距设置为25mm,对应切刀的有效进给行程为50mm,既能够满足最大30mm厚度叠层材料的裁切需求,又不会因为行程过大造成空行程时间浪费,匹配常规120rpm的输入转速时,每分钟可以完成120次裁切动作,适配中小批量加工场景的生产节拍。

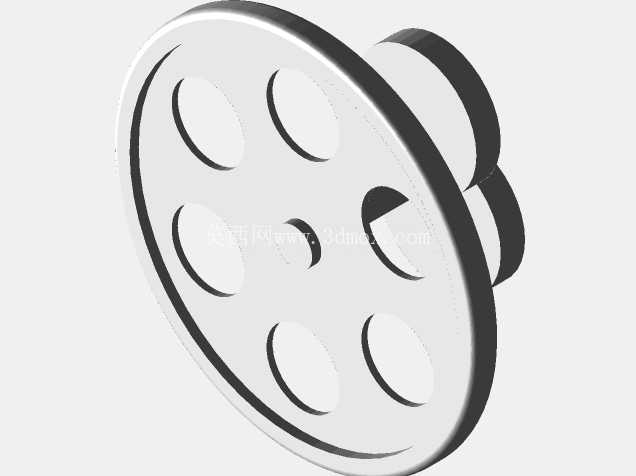

  安装边界方面,整套机构的固定基准集中在导向座与驱动轮支座两个位置,两个安装面的共面度要求控制在0.05mm以内,安装时需要先固定导向座,再调整驱动轮支座的位置,保证偏心销在运动到最远端时,导杆不会出现顶死情况,运动到最近端时,切刀能够完全抬升到材料输送平面以上10mm位置,避免送料过程中切刀刮擦材料表面。驱动轮上集成了复位配重块,配重块的位置与偏心销呈180度对向布置,能够抵消偏心销与导杆运动过程中产生的惯性力,降低设备高速运行时的振动,不需要额外增加阻尼结构就可以保证机构运行的平稳性。切刀安装座设计为快拆结构,通过两个锁紧螺钉固定切刀,更换不同刃口角度的切刀时,不需要拆解整套传动机构,只需要松开锁紧螺钉就可以完成切刀更换,适配不同材质的裁切需求,比如裁切纸质材料时使用平刃切刀,裁切薄金属片时更换为斜刃切刀,裁切塑料软管时更换为锯齿刃切刀。机构的动力输入端可以匹配多种动力源,既可以连接减速电机直接驱动,也可以通过同步带轮连接设备的主传动系统,不需要单独配置驱动单元,能够很好地集成到现有自动化裁切生产线中,作为独立的裁切执行单元使用。

  在实际应用中,这套机构不需要复杂的控制系统,只要持续输入旋转动力就可以完成连续裁切动作,故障率远低于采用气缸驱动的裁切机构,不会出现气源压力波动导致的裁切力不足问题,在长时间连续运行的工况下,只需要定期给导向衬套添加润滑脂,就可以保证机构的运行精度,维护成本极低。针对不同的裁切力需求,可以通过调整驱动轮的直径来改变输入扭矩,当需要裁切硬度更高的材料时,只需要更换更大直径的驱动轮,在相同输入扭矩的情况下获得更大的裁切推力,不需要对整套机构的核心结构做改动,具备很强的场景适配性。导向座的侧面设计有排屑缺口,裁切过程中产生的细小碎屑可以通过缺口直接排出,不会堆积在导向衬套内部造成导杆磨损,延长了机构的连续运行时间,减少了日常清理的频次。
