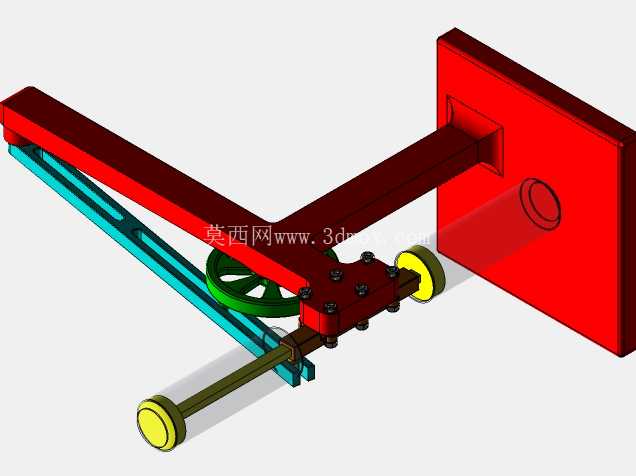

教学演示用曲柄摇杆四杆联动机构

这套四杆联动组件的核心应用场景覆盖中职、高职及本科院校的机械原理课堂演示、机械创新设计实训、机构运动认知实验环节，也可作为非标自动化设备中往复运动执行端的原理验证载体，帮助设计人员快速验证曲柄输入到摇杆往复摆动的运动转换逻辑，省去前期原理样机反复打样的冗余流程。从实际用途来看，它完整复现了铰链四杆机构中曲柄摇杆机构的运动特性：当原动件曲柄做整周连续回转时，作为从动件的摇杆会在设定摆角范围内做往复摆动，可直接对应现实生产中牛头刨床进给机构、缝纫机驱动机构、雷达天线俯仰调整机构、物料输送线摆杆挡料机构的核心运动逻辑，学习者可通过直观观察各杆件的相对运动轨迹，理解死点位置、急回特性、传动角变化这些抽象的机械原理知识点，也能为工程设计人员调整杆件参数、优化机构传力性能提供具象的参考。

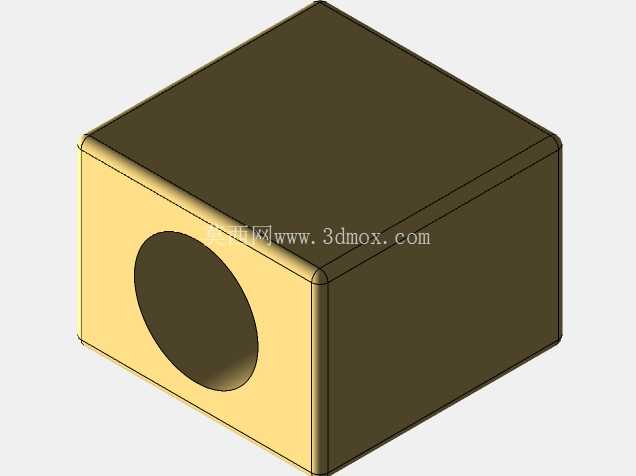

在功能特性上，整套组件采用壁挂式安装结构，所有铰接副均做了减摩处理，铰接位置预留了润滑脂注油通道，长时间连续运转也不会出现卡滞、磨损过快的问题；曲柄端预留了标准动力输入接口，可直接连接微型减速电机或手动摇柄，适配手动演示与电动连续运转两种使用需求；摇杆端设置了可调节的行程限位块，可根据演示或实际使用需求微调摇杆的摆动角度范围，无需重新加工杆件即可适配不同的行程要求；各杆件之间的铰接间隙控制在0.02mm以内，运动过程中无明显旷量，不会因为间隙过大导致运动轨迹失真，保证运动演示的准确性与实际使用时的传动精度。

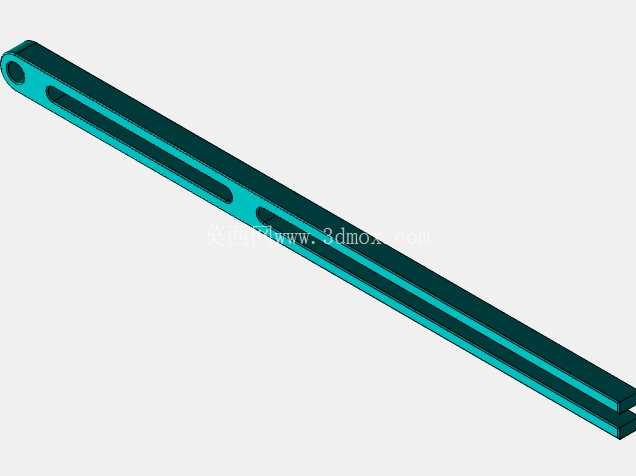

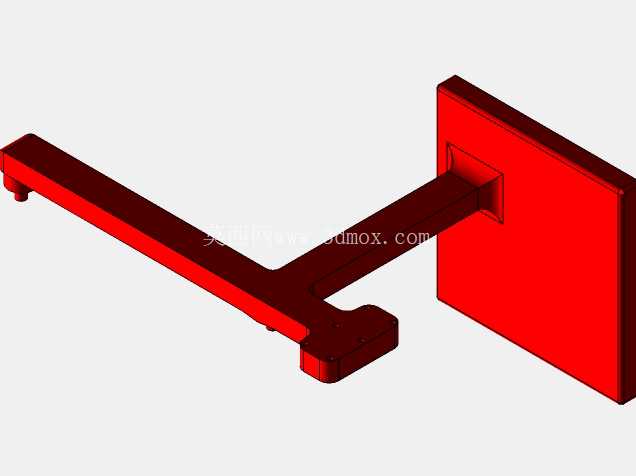

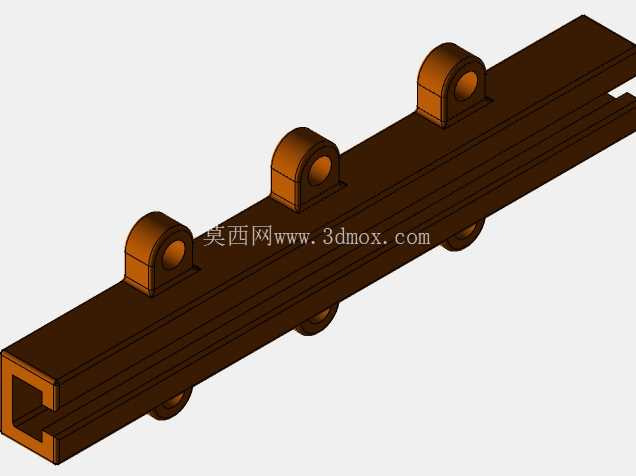

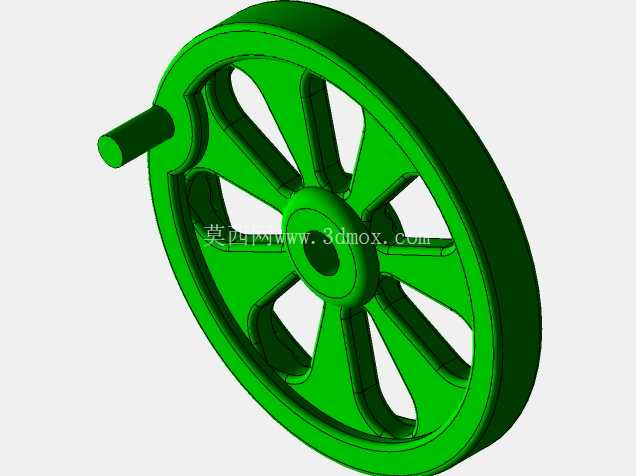

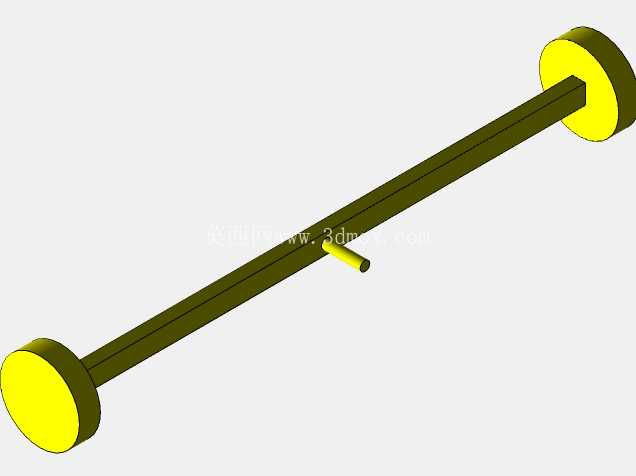

设计思路上，整套机构遵循最短杆为连架杆的曲柄摇杆机构判定准则，先根据预设的摇杆摆角、行程速比系数反推各杆件的长度参数，再结合安装空间的边界约束调整杆身截面尺寸，保证杆件在最大受力工况下的挠度不超过许用值，避免运动过程中出现杆件震颤、轨迹偏移的问题；固定支座采用加厚立板结构，背部设置了四个均布的安装沉孔，可直接固定在墙面、实训台架或设备机架上，安装后整体重心落在安装面的投影范围内，不会出现倾覆风险；杆身采用等截面矩形结构，既保证了抗弯强度，也降低了加工难度，铰接孔的位置精度控制在IT7级，保证各杆件装配后运动顺畅无卡滞；轮盘类零件做了轻量化处理，在不降低结构强度的前提下减少运动惯量，降低驱动端的动力负载。

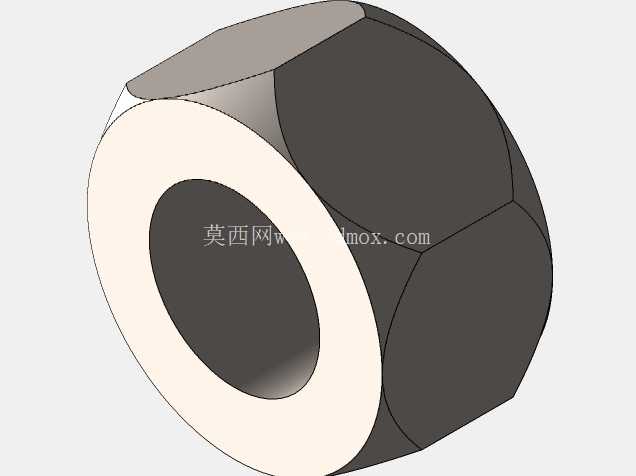

从外形尺寸与安装边界来看，整套机构安装完成后，沿曲柄回转轴线方向的总厚度不超过180mm，固定支座的安装孔横向间距为120mm、纵向间距为100mm，安装时只需在安装面加工对应规格的螺纹孔即可完成固定，无需额外设计复杂的安装转接件；摇杆处于两个极限位置时，横向最大伸展距离为420mm，纵向摆动范围覆盖固定支座前方300mm的扇形区域，安装时需预留足够的运动空间，避免杆件运动过程中与周边设备、实训台附件发生干涉；曲柄回转中心距离安装底面的高度为150mm，手动操作时无需弯腰即可完成摇柄转动、参数调整等操作，符合教学演示场景下的人机工程学要求；各铰接点的销轴均采用快拆结构，可快速更换不同长度的杆件，快速验证不同杆长参数下的机构运动特性，适配不同的教学实验与设计验证需求。
