135度夹角轴间旋转传动连接机构

　　在非标传动系统的布局设计中，经常会遇到两根动力轴无法保持同轴或平行布置的工况，尤其是设备内部空间受限、动力输入与输出端存在固定夹角的场景，常规的联轴器、齿轮传动组往往难以适配安装边界的约束，这类135度固定夹角的角传动连接机构，正是为解决非平行轴间的定角度旋转动力传递需求开发的结构方案。从实际应用场景来看，这类结构常出现在小型专用设备的动力排布环节，比如部分紧凑型轻工机械的动力转向输出段、定制化实验装置的动力传递路径、小型自动化设备内部避让其他组件的传动节点，不需要像万向节那样支持可变角度传动，只需要在固定的135度夹角下稳定传递旋转运动，相比可变角度的万向传动结构，固定夹角的传动件在额定工况下的传动间隙更小，运转过程中的回差控制更优，适合对传动精度有一定要求、且轴间夹角固定的安装场景。

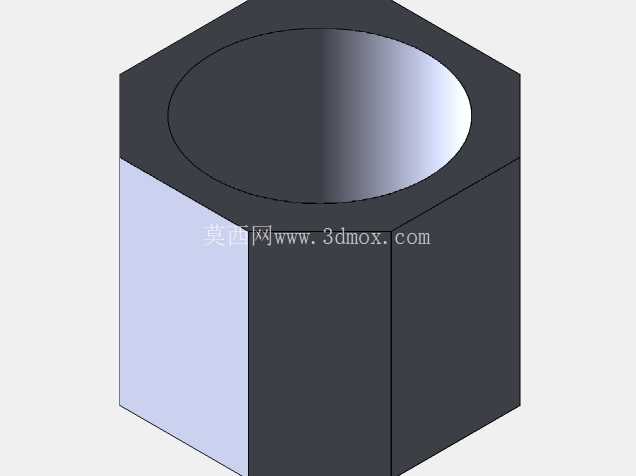

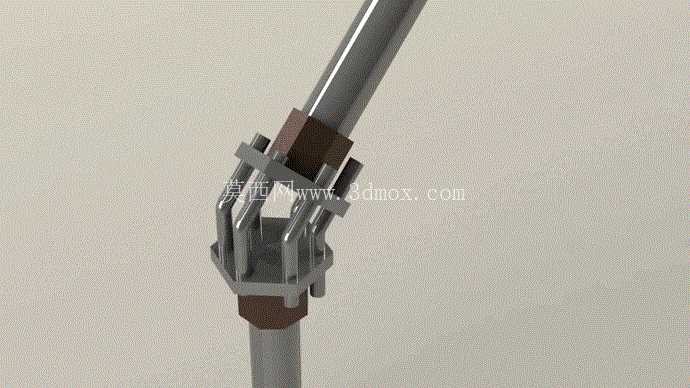

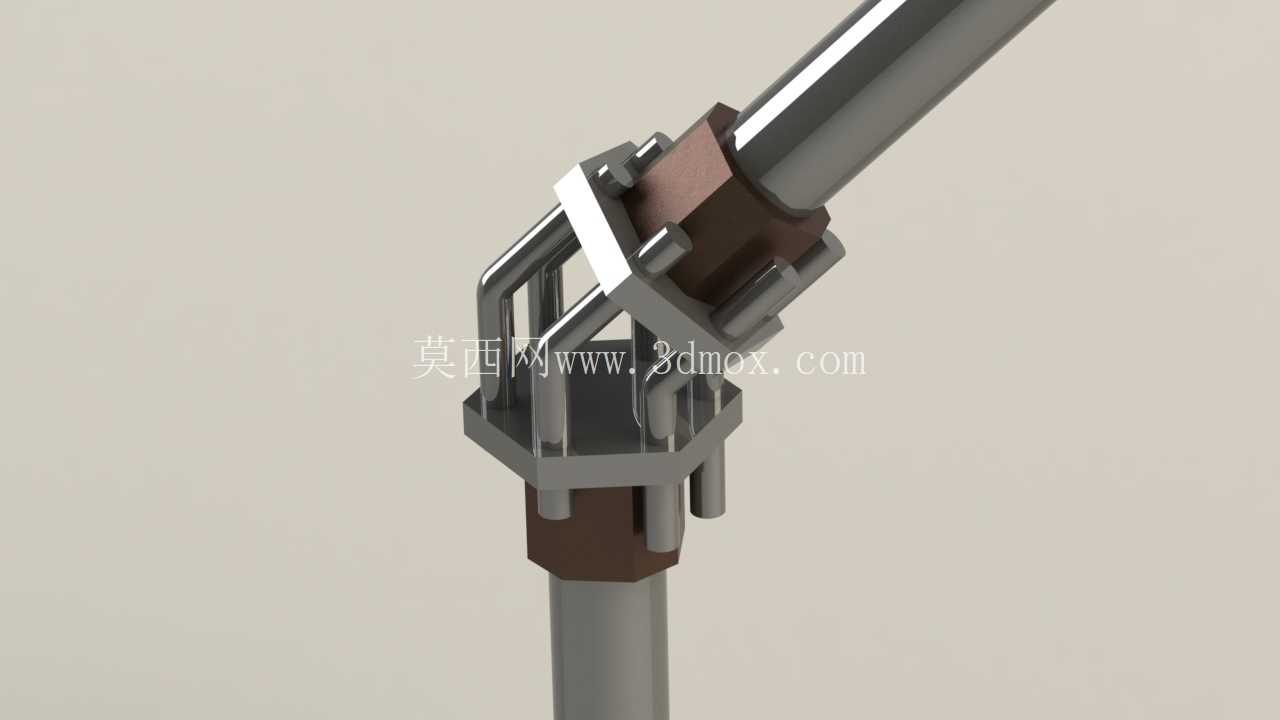

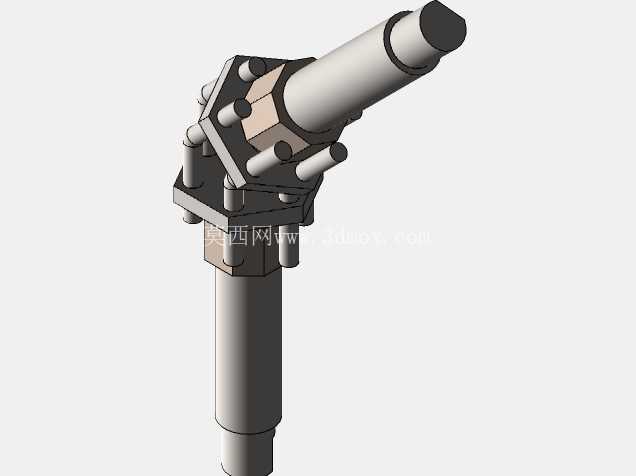

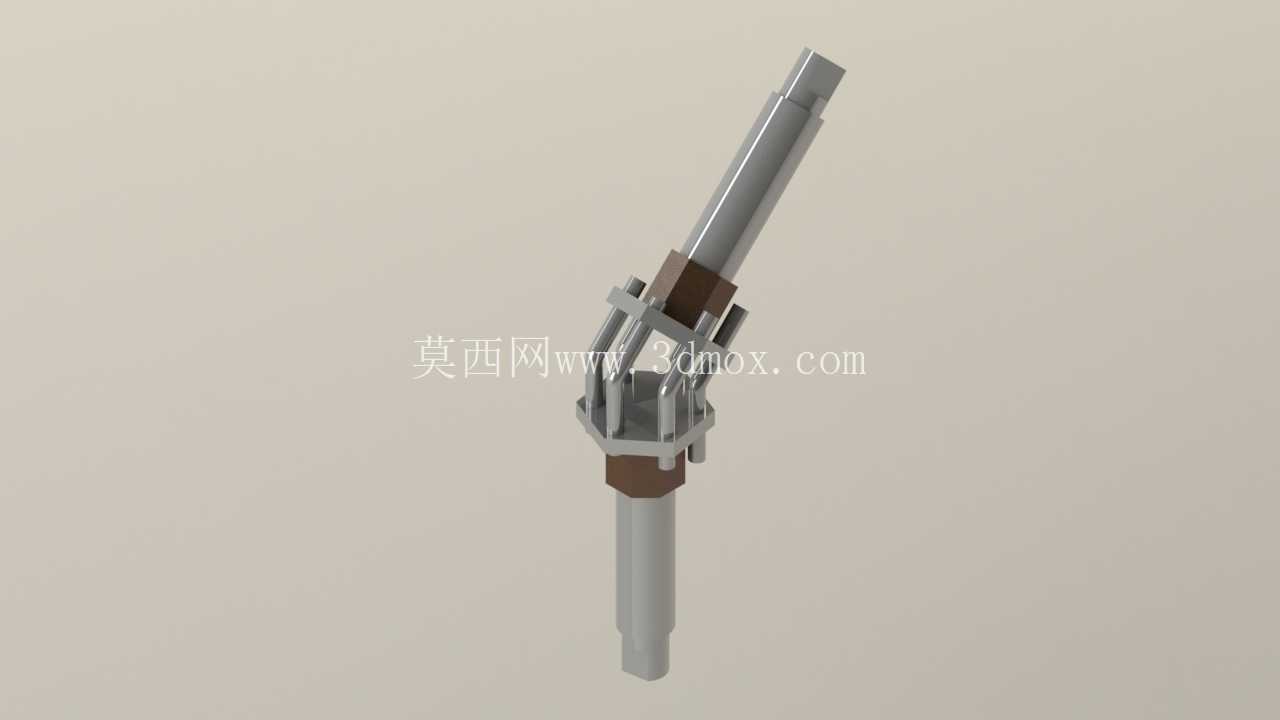

　　该机构的动力传递核心依靠六组近似L形的传动杆完成，驱动轴的旋转扭矩通过端部的连接座传递给周向均匀布置的传动杆，每根传动杆的两端分别与主动侧、从动侧的连接架形成铰接配合，当主动轴旋转时，六根传动杆会按照固定的运动轨迹依次完成力的传递，带动从动轴按照与主动轴相同的转速旋转，由于轴间夹角固定为135度，传动杆的长度、铰接点的分布半径都经过匹配计算，确保在整周旋转过程中不会出现运动卡滞，传动过程中各铰接点的受力均匀，不会出现单一部件应力集中的问题。

　　从结构设计的思路来看，整个机构没有采用复杂的锥齿轮、蜗轮蜗杆等啮合传动件，全部依靠杆系的铰接配合完成运动传递，一方面大幅降低了零件的加工难度，所有杆类零件、连接架都可以采用常规的铣削、车削工艺完成加工，不需要定制特殊齿形的啮合零件，后期维护时如果单个传动杆出现磨损，只需要更换对应杆件即可，不需要整体拆解更换传动副；另一方面，杆系传动的结构在运转过程中自带一定的缓冲余量，当传动路径上出现瞬时的小幅过载时，铰接位置的微小间隙可以抵消部分冲击载荷，避免刚性啮合传动容易出现的断齿、轴类零件变形等问题。

　　从安装边界来看，整个机构的径向尺寸围绕传动轴的轴线均匀分布，最大外径不超过传动轴直径的2.5倍，轴向的安装长度只需要覆盖两端连接座加上中间杆系的活动空间，不需要额外预留齿轮啮合的侧隙调整空间，安装时只需要将两端的连接座分别与主动轴、从动轴完成同轴固定，确保两根轴的夹角稳定保持在135度即可，不需要额外调整传动件的啮合位置，对安装人员的装配技术要求更低。在实际选型适配时，需要注意该结构的传动扭矩上限与传动杆的直径、铰接销轴的剪切强度直接相关，如果需要传递更大的扭矩，可以在原有结构基础上成比例放大传动杆的截面尺寸、增加铰接销轴的直径，不需要改变整体的传动逻辑与杆系分布方式；由于整周旋转过程中六根传动杆是交替承担载荷的，相比单根杆件传动的结构，其运转的平稳性更好，高速旋转时的振动幅度更小，不需要额外添加配重块做动平衡校正，适合中低转速下的定夹角动力传递场景。另外，该结构的外露杆系设计也方便日常运维检查，不需要拆解外壳就可以直接观察到每根传动杆、铰接点的磨损情况，一旦发现销轴出现旷量、杆件出现变形，可以及时停机更换，避免故障扩大影响整条动力传递路径的正常运行。
