多自由度铰接式装配连接接头结构

这类多段铰接式装配接头，核心应用场景集中在需要小范围角度补偿、多姿态柔性连接的机电装配工位，常见于小型自动化设备的走线防护连接、教学演示用机械结构实训台、低压电气柜内部的线束导向支撑结构，也可作为小型工装夹具的角度调节连接段使用，区别于常规刚性接头，它能在两个安装端面存在一定角度偏差时完成装配，抵消安装面的形位公差带来的装配应力，避免硬连接造成的部件变形或者紧固件断裂问题。

从功能特性来看，该接头采用三段式铰接结构，每段铰接副都预留了合适的转动阻尼，既可以手动调整到目标角度后保持姿态，不会因为自身重力发生松脱偏转，也不会因为阻尼过大造成调整费力，铰接位置的限位结构可以限制单段的转动角度，避免过度弯折造成内部穿线空间挤压或者结构干涉，两端的安装轴段采用等径设计，适配标准的安装座孔，不需要额外加工异形安装位，降低配套结构的加工成本。

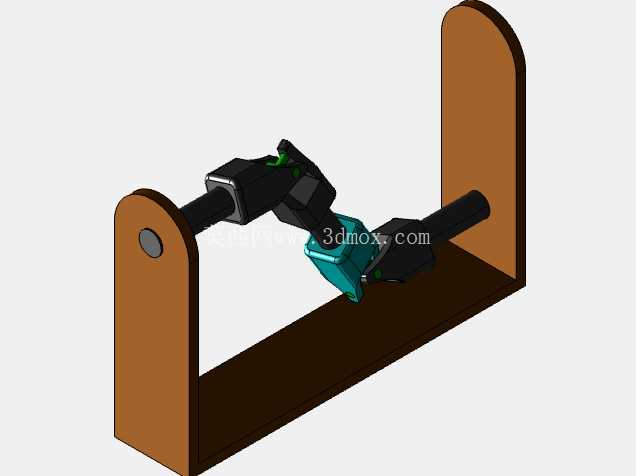

设计过程中首先要确定的是两端安装基准的边界尺寸，从配套的U型测试安装架来看，两端安装轴的同轴度在初始状态下控制在0.1mm以内，轴段长度预留了足够的卡簧安装槽位，保证轴向固定可靠不会窜动，每段铰接的转动副采用销轴加耐磨衬套的结构，衬套选用自润滑材质，长期调整转动也不会出现卡顿或者磨损间隙过大的问题，接头内部预留了贯通的空腔，可以穿过直径不超过8mm的线束或者细气管，兼顾结构连接和管线防护的作用，避免管线外露被剐蹭破损。

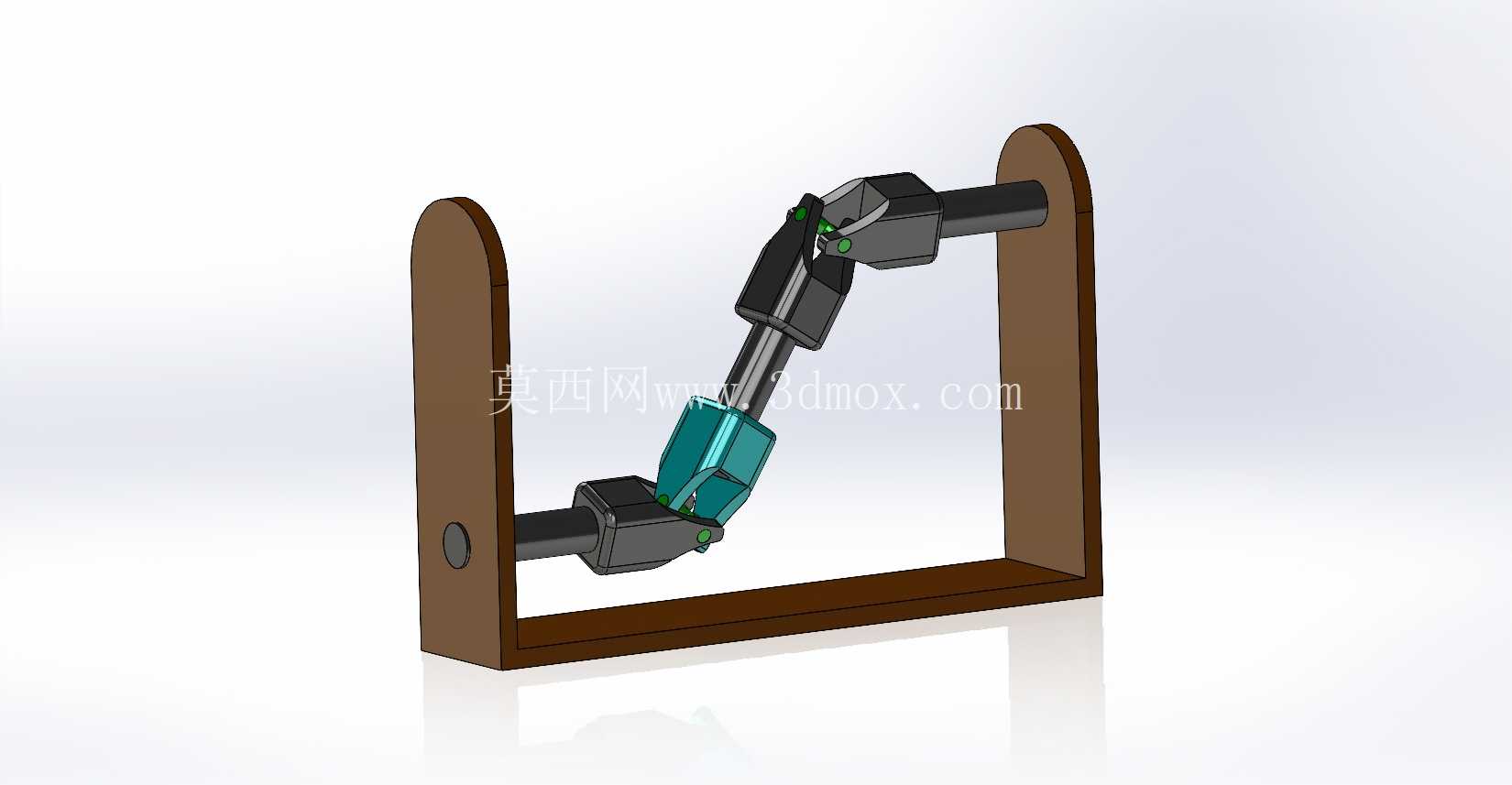

外形尺寸方面，单段接头的主体截面为多边形结构，既方便扳手夹持拧紧，也能在调整角度时提供直观的姿态参考，整体展开后的总长度适配120mm间距的安装面，弯折状态下最小转弯半径控制在35mm，不会因为弯折半径过小造成内部管线折损，安装时只需要将两端轴段插入对应安装座的孔位，用卡簧或者顶丝固定即可完成装配，不需要复杂的调试工序，铰接处的连接缝隙控制在0.2mm以内，既保证转动灵活，也不会有明显的外观缝隙影响整体整洁度。

在实际选型使用时，需要注意该接头的承载能力，因为是铰接结构，不适合传递大扭矩，仅作为姿态调整和柔性连接使用，垂直安装状态下可以承载不超过0.5kg的端部负载，水平安装时负载需要适当降低，避免长期负载造成铰接副磨损出现姿态下垂的问题，铰接位置的销轴采用过盈配合压入接头主体，不会因为反复转动出现销轴脱出的情况，接头主体的材质选用常用的工程塑料和压铸铝合金搭配，重量轻且有足够的结构强度，适合在教学演示模型、小型自动化设备、低压电气组件这类对重量敏感的场景使用。

从结构设计的合理性来看，三段铰接的设计相比单段万向球头接头，调整的姿态范围更大，而且每段的转动方向可以根据需要设置限位，能够实现特定轨迹的姿态调整，不会像球头结构那样出现无规则转动难以固定姿态的问题，接头表面做了哑光处理，不会产生反光，在教学演示或者设备展示时能获得更好的视觉效果，各段零件的拆分设计也方便后期维护，如果某一段铰接副出现磨损，只需要更换对应段的零件即可，不需要整体更换接头，降低后期维护成本。
