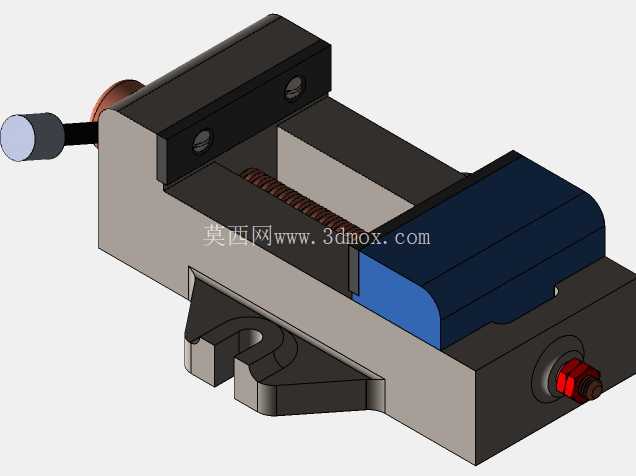

机加工教学用水平虎钳结构设计方案

在金工实训、职业院校机械类专业实操教学场景中，入门学员对夹具夹紧原理、丝杠传动逻辑的理解，往往需要具象的结构载体来完成从理论到实操的过渡，这款水平虎钳的设计初衷，就是面向教学场景做结构简化，在保留核心功能逻辑的前提下，剔除工业级虎钳上冗余的防护、快换等复杂结构，让学员能直观观察到每一处部件的运动关系。从实际用途来看，它既可以作为教学演示道具，拆解展示丝杠螺母副的传动过程、活动钳身的滑动导向逻辑、夹紧力的传递路径，也可以承担小型铝件、塑料件、木质试件的轻载夹紧作业，满足实训环节中锉削、小型零件钻孔、试样打磨等工序的装夹需求，不会因为负载过大导致结构变形，也不会因为结构过于复杂让入门学员产生认知障碍。

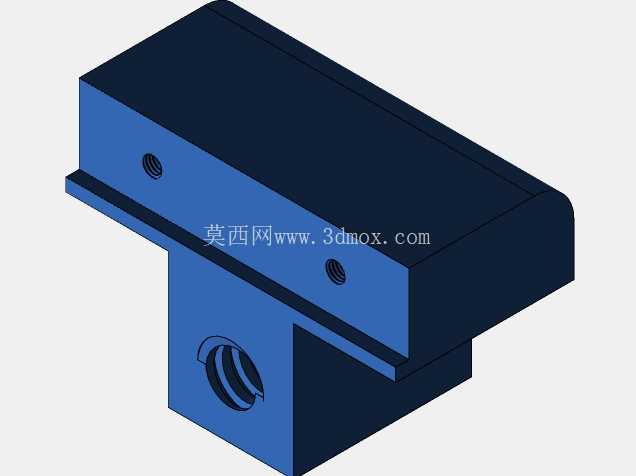

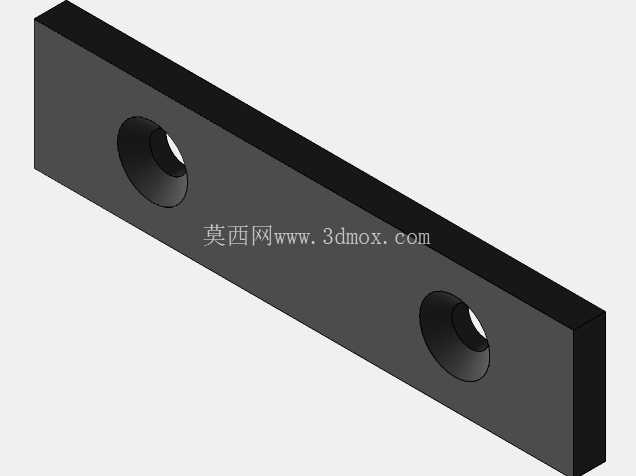

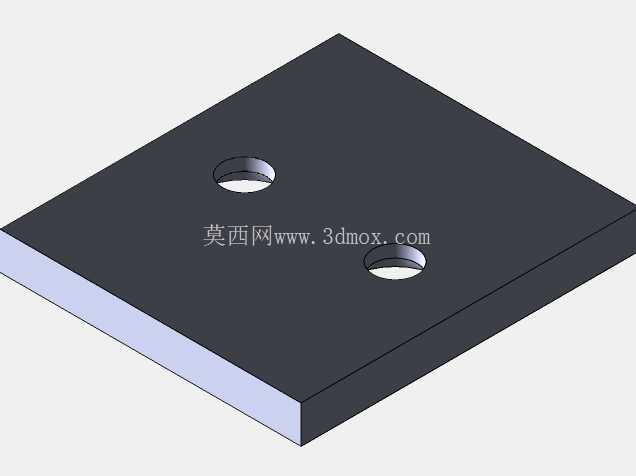

设计过程中首先敲定的是核心传动结构，采用梯形丝杠配合固定螺母的传动方案，梯形螺纹的自锁特性可以保证夹紧后不会因为作业振动出现钳口松脱，丝杠端部的摇柄做了加长力臂设计，学员不需要施加过大的手动力就能输出足够的夹紧力，摇柄和丝杠的连接采用圆柱销定位，既保证扭矩传递的可靠性，也方便教学过程中快速拆解，展示丝杠的螺纹结构和装配关系。活动钳身的导向部分采用一体式滑动导轨结构，和固定钳身的导轨面做了间隙配合设计，预留了0.02-0.05mm的配合间隙，既保证活动钳身滑动顺畅无卡滞，也避免间隙过大导致夹紧时钳口上翘，影响装夹精度。钳口部分做了可更换设计，两块钳口板通过内六角螺钉固定在钳身对应位置，钳口面加工有交叉网纹，增加和工件接触时的摩擦力，教学过程中也可以根据演示需求更换光面钳口、V型钳口等不同配件，拓展演示场景。

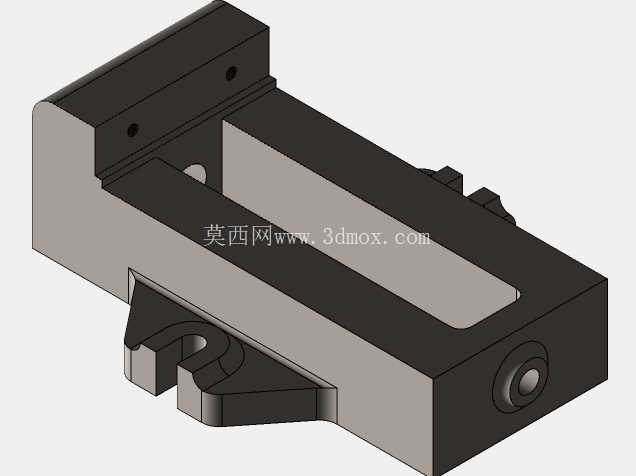

底座部分的设计兼顾了安装固定和教学摆放的双重需求，底部设置了两个定位卡槽，可以配合工作台的T型槽完成快速定位，也可以通过压板螺栓将虎钳固定在实训台、小型钻床或者钳工台面上，安装边界尺寸经过核算，整体长度控制在280mm以内，宽度120mm，闭合状态下高度110mm，最大开口距离150mm，既不会占用过多实训台的操作空间，也能满足常规教学试件的装夹尺寸需求。固定钳身和底座采用一体化铸造结构的设计思路，建模时做了合理的壁厚过渡，避免应力集中，在丝杠安装位、导轨受力面等关键位置做了局部加厚处理，保证轻载作业下的结构刚性，同时整体重量控制在5kg以内，方便教学过程中搬运、挪动，不需要额外的吊装辅助。

在细节结构处理上，丝杠的尾端设置了轴向限位结构，防止摇动手柄时丝杠从螺母中脱出，活动钳身和丝杠的连接部位采用浮动连接设计，允许钳身在滑动过程中自动适应导轨的微小间隙，避免丝杠承受额外的径向力，延长传动结构的使用寿命。钳身的所有外露棱边都做了R2-R3的圆角处理，避免教学使用过程中尖锐边角划伤学员，符合教学器具的安全设计要求。从建模逻辑来看，所有部件都采用参数化建模方式，丝杠螺距、钳口高度、导轨宽度等关键尺寸都设置了可调整参数，教学过程中可以通过修改参数快速演示不同规格虎钳的尺寸变化逻辑，帮助学员理解参数化设计在机械结构开发中的实际应用。

很多入门学员在初次接触工装夹具设计时，容易忽略夹紧力的传递路径和导向结构的配合精度，这款虎钳的结构完全暴露了这些设计关键点：从摇柄输入扭矩，通过丝杠转化为轴向推力，推动活动钳身沿导轨做直线运动，最终通过钳口将夹紧力作用在工件上，整个力的传递路径没有冗余部件，学员可以顺着结构一步步梳理力的流向，理解每一个结构特征存在的意义。比如导轨面的宽度设计，是为了承受夹紧时的倾覆力矩，避免钳口偏摆；丝杠的安装中心高度和钳口的中心高度保持一致，是为了让夹紧力的作用线和工件的受力中心重合，避免工件装夹时出现上翘或者移位；钳口板的硬度设计比钳身略低，是为了在磨损后只需要更换低成本的钳口板，不需要整体更换钳身，降低维护成本。这些细节设计点都可以作为教学过程中的案例，引导学员建立工程化的设计思维，而不是只停留在外观造型的层面。
