手动轮驱动台式手压工装结构设计

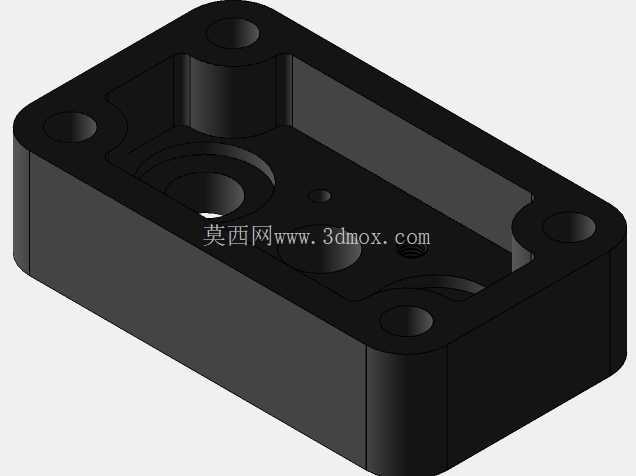

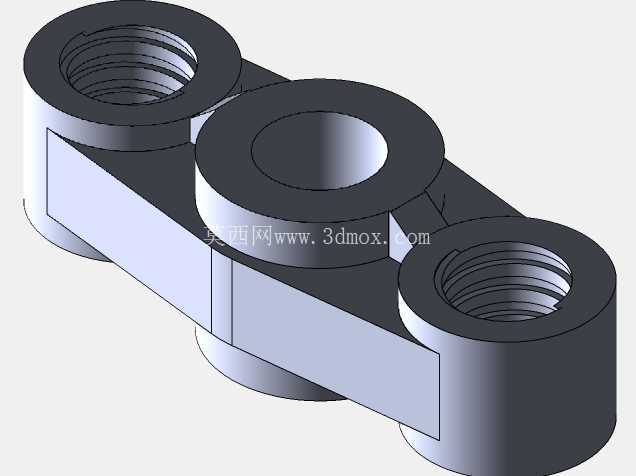

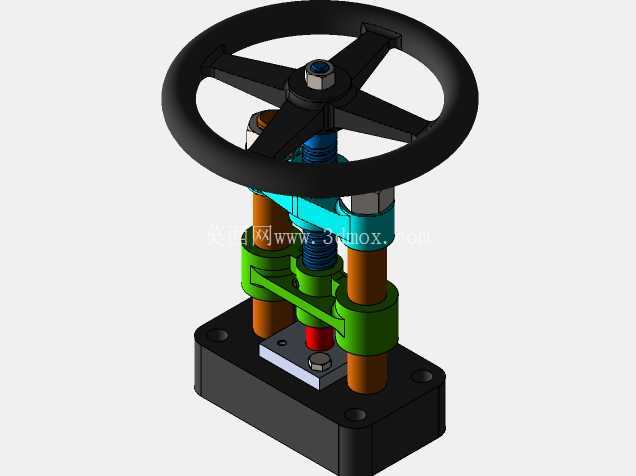

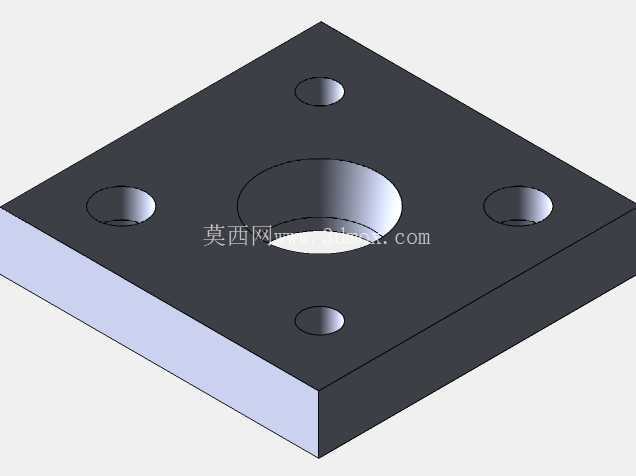

　　设备整体采用立式框架布局，底部为整块加工的矩形安装基座，基座上预留四个沉头安装孔，可直接通过螺栓固定在标准钳工工作台台面上，安装时需保证基座台面水平度公差控制在0.1mm/m以内，避免加压过程中出现偏载导致立柱变形、传动卡滞；基座上方平行布置两根圆柱形导向立柱，立柱与基座采用过盈配合装配，上端通过连接横梁固定，形成稳定的门式承载框架，两根立柱的平行度公差需控制在0.05mm以内，保证滑动压头上下运动时无卡滞、无偏摆。这款手动加压设备常出现在小批量零部件加工、实验室试样制备、教学实训工位以及维修班组的台面上，针对过盈量较小的销钉压装、薄材冲裁、试样压型、小零件铆接等轻载压合作业场景设计，无需外接气源电源，完全依靠手动操作即可输出稳定压力，适合无动力配套的零散作业场景，也常作为自动化压装线的离线补工位设备，应对临时换产、小批次试制的压装需求，避免动用大型液压、气动压装设备造成的能耗浪费与调试成本。

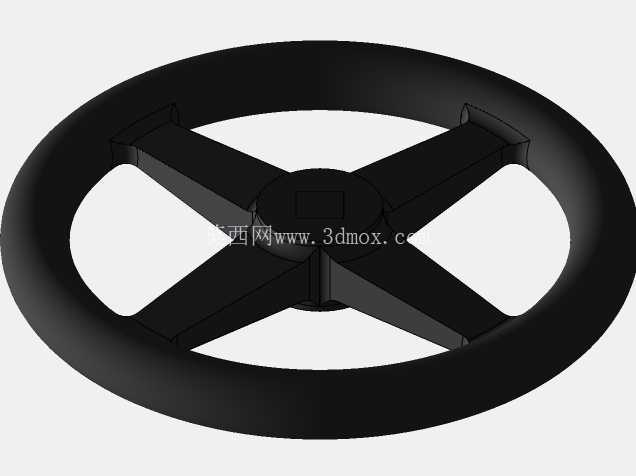

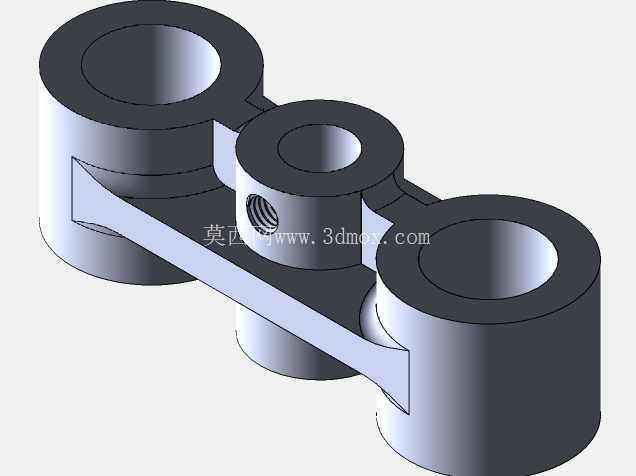

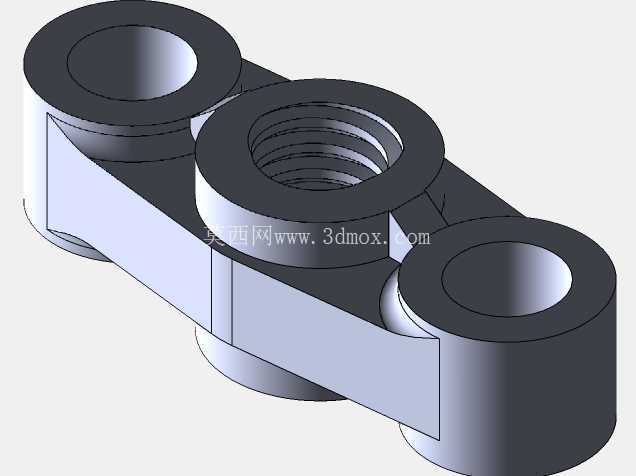

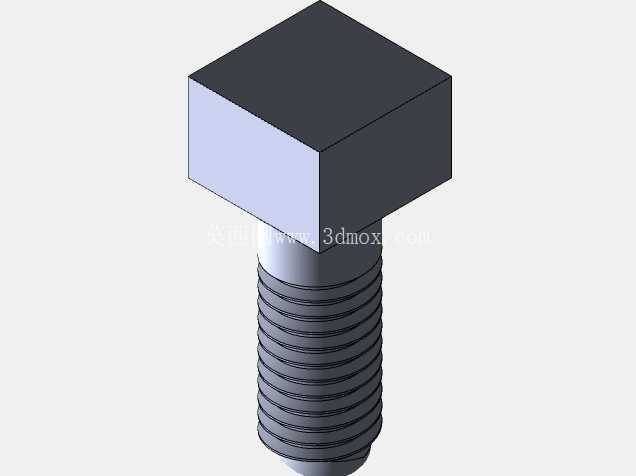

　　顶部的手轮采用四辐条轮缘结构，轮缘表面做滚花处理增加操作摩擦力，操作人员转动手轮时可通过轮辐均匀施力，避免单臂操作带来的力矩不均；手轮与中心传动螺杆通过键连接固定，螺杆采用梯形螺纹传动，具备自锁特性，当操作人员停止转动手轮时，压头可停留在当前行程位置，不会因为工件反作用力出现回退，保障压装过程的位置精度与操作安全。螺杆下端连接滑动压座，压座通过两个直线滑动套与两侧导向立柱配合，滑动套内镶嵌自润滑铜套，长期使用无需频繁加注润滑脂即可保持顺畅滑动，压座下端预留标准模柄安装孔，可根据不同作业需求更换压头、冲头、软质压垫等配件，适配不同材质工件的压合作业，避免硬接触划伤工件表面。

　　设计过程中优先考虑手动操作的力臂匹配，手轮直径与螺杆导程经过配比计算，保证操作人员施加150N左右的圆周力时，压头端可输出近5kN的稳定压力，覆盖绝大多数轻载压装作业的力值需求；整体行程控制在100mm以内，开口高度可适配最大120mm高度的工件，满足常规小零件的压装空间需求。设备的导向立柱采用45号钢调质处理，表面做镀硬铬防锈处理，既保证立柱的刚性，也避免长期使用出现锈蚀影响滑动精度；基座采用铸铁材质加工，具备良好的减震性，加压过程中不会因为冲击力出现明显晃动；传动螺杆采用40Cr材质调质，螺纹表面做淬火处理，提升螺纹副的耐磨性能，延长设备使用寿命。

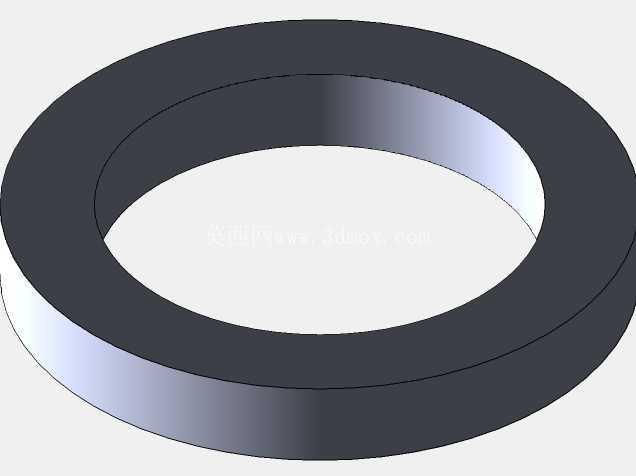

　　在实际使用中，这类手动压机不会出现气动压机的气压波动、液压压机的漏油维护问题，结构简单可靠，日常仅需定期清理立柱表面的碎屑、灰尘，在螺纹副位置涂抹少量润滑脂即可长期稳定工作；因为无动力配套，设备整体重量控制在25kg左右，既可以固定在工作台长期使用，也可以根据作业需求临时转移工位，适配多场景的灵活作业需求。针对教学实训场景，这款设备的结构完全外露，可直观展示螺旋传动、直线导向、框架承载的机械设计原理，学员可直接观察到手轮转动转化为压头直线运动的全过程，理解梯形螺纹自锁特性、导向副配合精度对设备运行的影响，也可通过更换不同压头完成不同工艺实验，掌握压装作业的力位控制要点。在零部件维修场景中，这类手压机可完成轴承内圈压装、小轴销拆卸、线束端子压接等作业，相比手工敲击的作业方式，压头输出的压力垂直稳定，不会因为敲击偏斜导致工件变形、零件崩飞，大幅提升维修作业的安全性与装配精度。设计时特意将传动部位的外露棱角做倒圆角处理，手轮轮缘做光滑过渡，避免操作过程中剐蹭操作人员衣物；压座两侧设置限位挡圈，可根据工件压装行程调整限位位置，防止压头超行程下行撞击基座，损坏工件或设备本身。
