牛顿摆碰撞演示装置结构设计

这款牛顿摆装置的核心应用场景覆盖中学物理力学教学实验室、高校普通物理演示展厅、科普场馆互动体验区，也可作为工业产品展厅中力学原理可视化的展示摆件，帮助受众直观理解弹性碰撞、动量守恒与能量传递的基础力学规律。整套装置的功能核心是通过等质量摆球的依次碰撞，实现动量与动能的定向传递，当拉起一侧末端摆球释放后，碰撞产生的冲量会沿排列的摆球依次传导，最终推动另一侧对应数量的摆球向外摆动，直观呈现理想状态下的弹性碰撞规律。

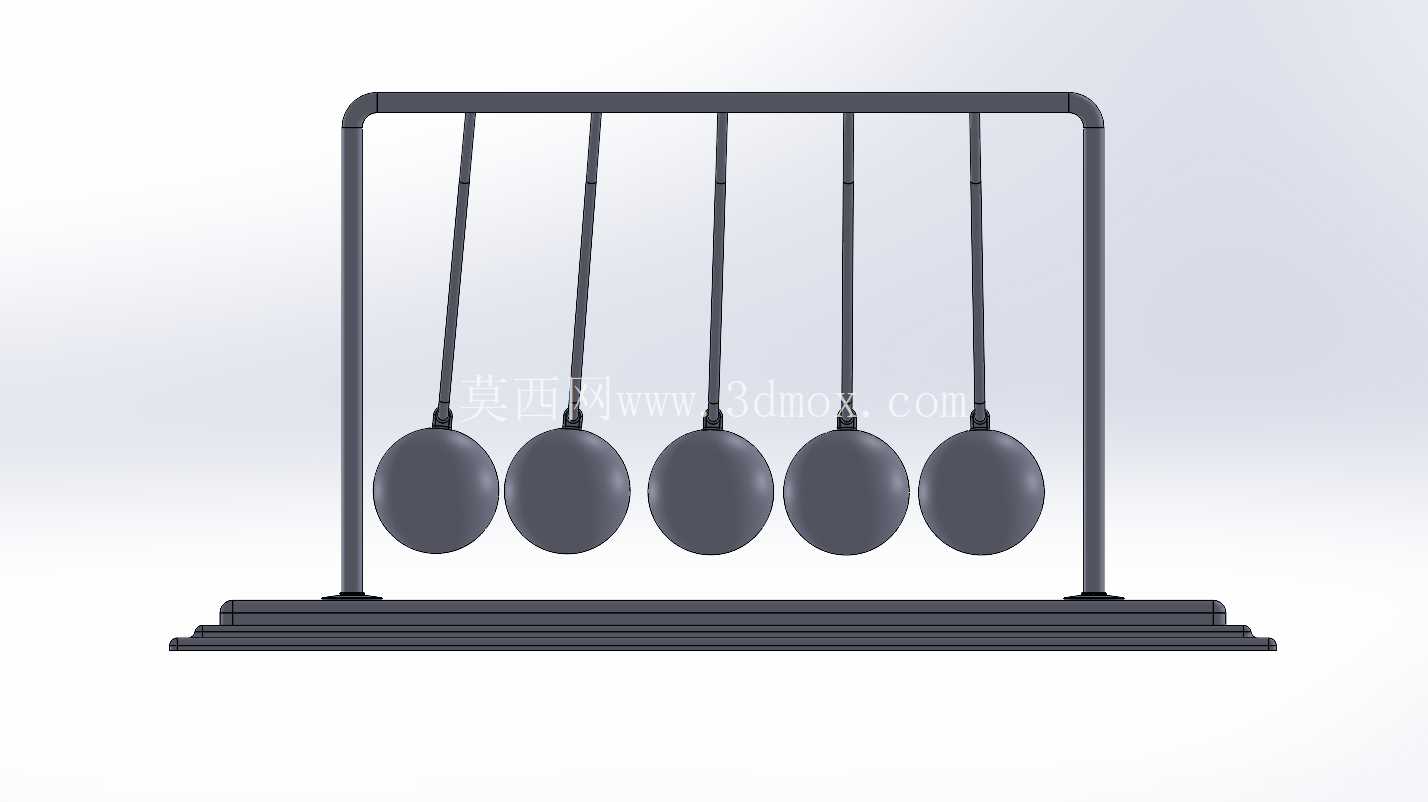

从结构设计思路来看，整套装置采用对称式框架布局，底部为一体式加重矩形基座，基座的重量配置经过重心校核，确保摆球碰撞产生的水平反作用力不会引发整机晃动，基座底部预留了防滑垫安装槽位，可适配橡胶防滑垫或螺栓固定两种安装方式，满足桌面放置与固定展台安装的不同场景需求。两侧支撑立柱采用等径圆管弯折成型，顶部为圆弧过渡的横梁结构，避免直角应力集中的同时保证框架整体刚度，横梁上均匀分布五个摆线悬挂点位，每个点位的悬挂孔位同轴度公差控制在0.1mm以内，确保所有摆球的悬挂点处于同一水平高度，避免因悬挂点高度差导致摆球摆动轨迹偏移、碰撞点错位。

摆球部分采用等直径等质量的实心球体设计，球体材质选用高密度金属，保证碰撞过程中的能量损耗控制在较低水平，每个摆球通过两根对称布置的刚性摆杆与顶部横梁连接，双摆杆的结构设计可约束摆球的摆动自由度，确保摆球始终在垂直于横梁的同一竖直平面内运动，避免出现摆球侧向偏移、相邻摆球剐蹭的问题。摆杆与横梁、摆杆与球体的连接部位采用铰接结构，铰接处的转动间隙经过严格控制，既保证摆杆摆动顺畅无卡滞，又不会因间隙过大导致摆球摆动过程中出现径向窜动。

安装边界方面，整套装置的横向宽度以摆球自然下垂时的排列总长度为基准，两侧立柱外边缘超出最外侧摆球中心的距离不小于摆球半径的1.5倍，预留足够的摆动空间避免摆球碰撞立柱；纵向深度以基座宽度为基准，摆球摆动的最大纵向轨迹不超出基座边缘范围，防止摆球摆动时超出基座支撑范围引发倾覆。摆线长度经过匹配计算，所有摆球的摆动中心处于同一水平面上，相邻摆球自然下垂时刚好保持球面接触，接触点位于摆球的水平直径位置，确保碰撞时的冲量沿水平方向传递，不会产生竖直方向的分力损耗。

在实际使用场景中，这款装置可通过调整拉起摆球的数量、释放高度，演示不同初始条件下的碰撞传递效果，结构设计上预留了摆杆长度微调结构，可通过顶部的调节螺钉微调每个摆球的悬挂高度，补偿加工装配过程中产生的尺寸误差，保证所有摆球的碰撞点始终处于同一水平轴线。框架表面采用哑光喷塑处理，避免强光反射影响演示观察效果，摆球表面做抛光处理，碰撞时的接触应力经过校核，确保长期反复碰撞不会出现球面凹陷、变形的问题，满足高频次演示使用的耐久性要求。
