深沟球滚珠轴承结构三维数模

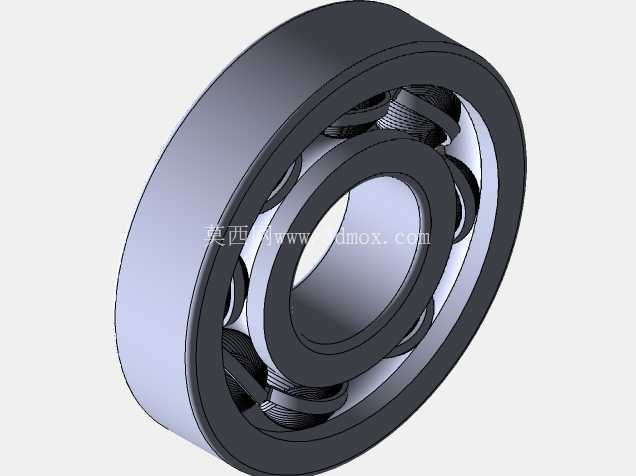

　　这套滚珠轴承三维数模完整还原了深沟球轴承的全部装配组成，包含内圈滚道、外圈滚道、滚动钢球、冲压保持架四个核心零件，各零件间的配合间隙、滚道曲率匹配关系都按照常规通用轴承的设计逻辑搭建，没有做过度简化的合并处理，结构设计人员可以直接拆解查看每一处配合细节。从实际设备应用场景来看，这类径向滚珠轴承是中小载荷旋转轴系里最常用的支承部件，广泛出现在中小型电机输出端、轻工输送设备辊筒支承、家用风机转轴、小型减速机输入轴、办公自动化设备传动辊、家电类旋转机构当中，主要承担径向支承载荷，也可以承受一定比例的双向轴向载荷，适配转速区间宽，对安装对中度的容忍度比滚子轴承更高，是通用机械里用量最大的旋转支承类零件。

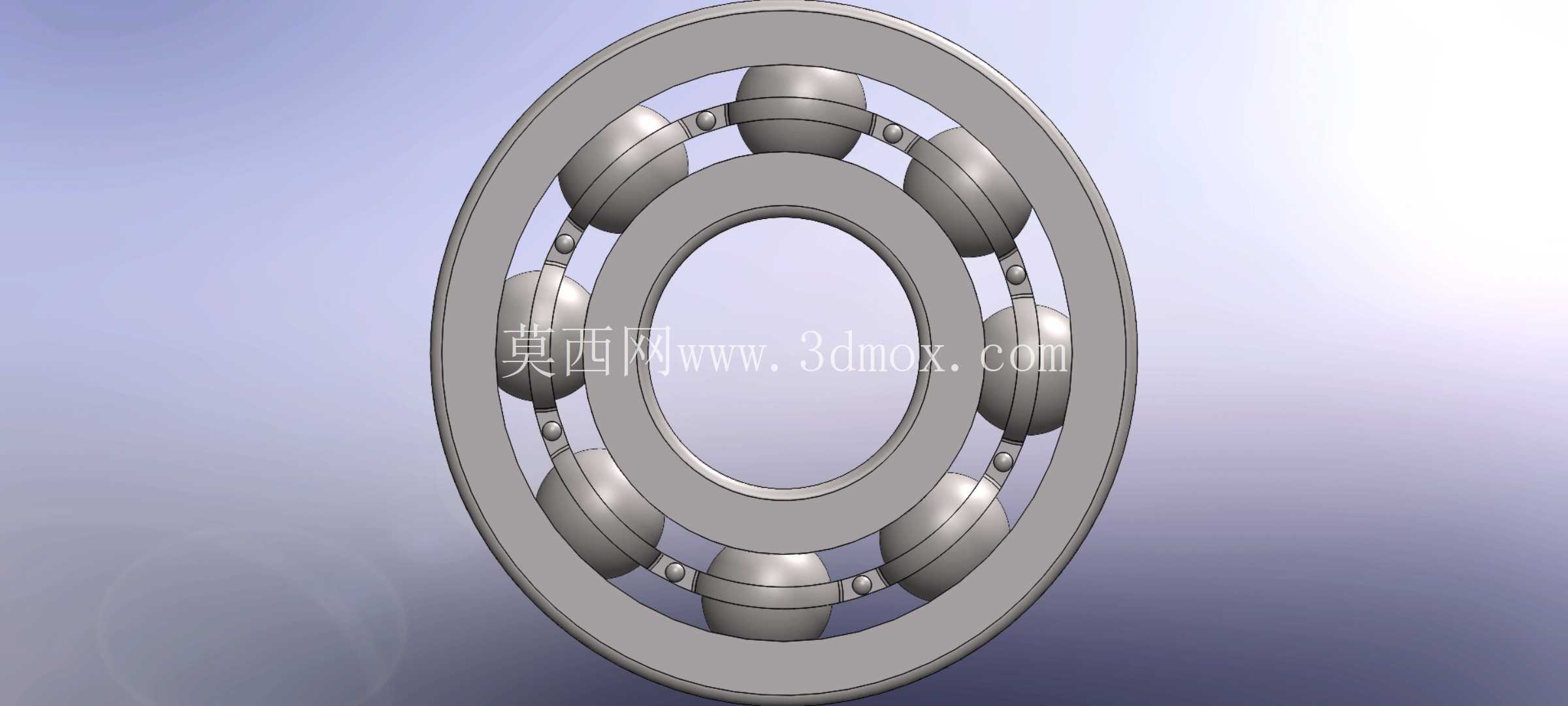

　　数模搭建阶段首先确定的是安装边界尺寸：内圈内径为与转轴配合的基准面，采用基孔制过渡配合公差区间，外圈外径为与轴承座孔配合的基准面，采用基轴制间隙或过渡配合，内圈的轴向宽度、外圈的轴向倒角、安装定位挡肩的高度都按照通用轴承安装规范预留了足够空间，挡肩高度低于滚道最低点，方便轴承拆卸时拉马爪可以直接勾住套圈端面，不会出现拆卸时卡滞或者顶伤保持架的问题。滚道部分的设计是整个轴承的核心，内圈和外圈的滚道圆弧曲率略大于钢球半径，曲率中心存在微小的偏心量，既保证钢球和滚道之间是赫兹接触的椭圆面，降低接触应力，又能在轴系出现轻微挠曲、安装存在少量同轴度误差时，避免钢球出现边缘卡滞、局部应力集中的问题。钢球的数量按照节圆周长均匀排布，相邻钢球之间预留了保持架兜孔的壁厚空间，保持架采用浪形冲压结构，两个半片保持架通过铆钉铆合，每个兜孔包裹住钢球的赤道位置，既把所有钢球均匀分隔开，避免钢球之间直接接触摩擦产生磨损和发热，又能引导钢球在滚道内正常公转，在轴承加注润滑脂之后，保持架的兜孔间隙还可以留存少量润滑脂，持续给钢球和滚道的接触位置补充润滑。从功能特性上看，这种开式深沟球轴承的摩擦阻力极低，启动转矩小，在高速运转时的温升比滑动轴承低很多，不需要复杂的压力供油系统，绝大多数工况下只需要在装配时填入适量锂基润滑脂，就可以实现长时间免维护运行。

　　数模里特意保留了套圈两端的倒角结构，这些倒角不只是去除锐边避免划伤安装人员，更重要的是在压装轴承的时候，引导轴承顺利进入轴颈和座孔，不会出现刮伤配合面、切下金属碎屑掉入滚道内部的问题。在做整机轴系布局的时候，设计人员可以直接调用这套数模核对轴上零件的轴向间距，确认轴承内圈和轴肩、外圈和轴承座端盖之间的压紧间隙：常规的固定端支承会把内圈通过轴用弹性挡圈或者圆螺母轴向锁紧，外圈通过轴承端盖压住端面，限制轴系的双向轴向窜动；浮动端支承则会让外圈和座孔之间保留微小的轴向滑动余量，补偿转轴在温度升高之后产生的热伸长量，避免轴系因为热胀出现附加轴向载荷、卡死抱轴的故障。

　　数模中钢球和滚道之间预留的微米级工作间隙，也对应实际轴承的径向游隙组别，普通组游隙适配常规常温工况，如果是高温、高速或者内圈采用过盈配合压装的场景，就可以对应选择更大游隙组别，抵消过盈压装之后内圈胀大、外圈收缩带来的游隙减小量，避免运转时钢球被夹死。整套模型的装配关系完全贴合实际生产装配逻辑：先把一侧半保持架对齐内圈，依次放入所有钢球，再扣合另一侧半保持架，穿入铆钉铆接固定，最后把带钢球和保持架的内圈组件斜着压入外圈滚道内，就完成整个轴承的装配，和车间里实际的轴承组装流程完全一致，没有出现结构干涉、零件无法装配的逻辑错误。对于刚接触轴系设计的工程师来说，拆解这套数模可以直观理解滚动轴承的载荷传递路径：转轴受到的径向力先传递给内圈，再通过接触的钢球传递到外圈，最后传递到轴承座和设备机架上，钢球在公转的同时自身自转，把滑动摩擦转化为滚动摩擦，大幅降低运转阻力。
