同步带轮与传动皮带组合结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864355
  • 同步带轮与传动皮带组合结构设计
  • 同步带轮与传动皮带组合结构设计
  • 同步带轮与传动皮带组合结构设计
  • 同步带轮与传动皮带组合结构设计
  • 同步带轮与传动皮带组合结构设计
  • 同步带轮与传动皮带组合结构设计

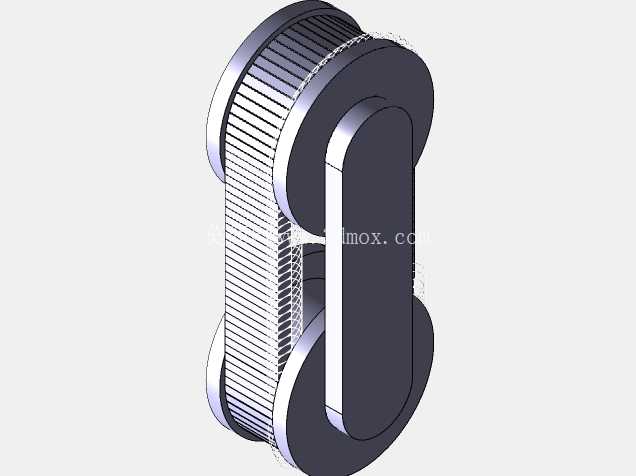

这套带传动组件的设计,核心围绕小空间内的定比动力传输需求展开,区别于平带传动的打滑丢转问题,也规避了齿轮传动对中心距的严苛限制,在轻工输送、小型自动化设备的动力传递环节适配性极强。从实际应用场景来看,这类双轮配同步带的结构,常出现在桌面级自动化工作站的物料推送机构、小型实验设备的转速传递单元、教学演示类传动实训台当中,不需要额外的张紧调节支架也能维持稳定的传动比,安装调试的门槛比传统V带传动低很多。

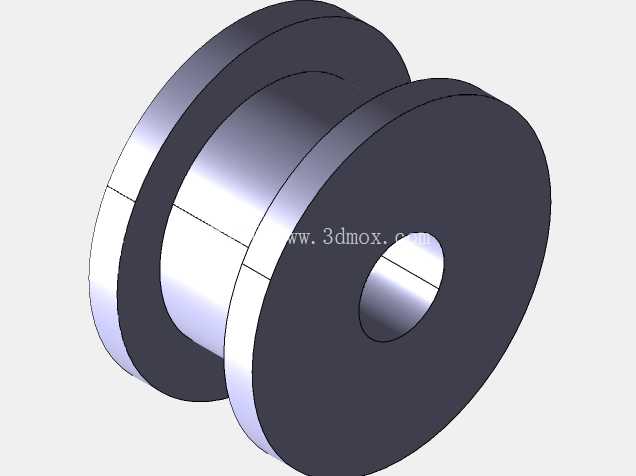

设计过程中首先敲定的是带轮的齿形匹配度,轮缘的齿槽与皮带内侧的啮合齿完全对应,运转过程中不会出现滑差,输入轴与输出轴的转速比完全由两轮的节圆直径比决定,不需要额外设置转速补偿结构。两个带轮的轮缘都做了挡边设计,挡边高度略高于皮带的侧边厚度,即使设备运行过程中出现小幅的振动偏移,皮带也不会从轮槽中脱出,这一点在立式安装的传动场景中尤为重要——很多小型设备的传动单元是垂直布置的,没有挡边的带轮在长时间运转后很容易出现皮带爬边脱落的故障,增加挡边结构后能大幅降低后期运维的频次。

从安装边界来看,两个带轮的中心距预留了小幅调整空间,皮带的张紧度不需要额外增加张紧轮就能实现调节,安装时只需要微调其中一个带轮的固定座位置,就能让皮带的张紧力处于合理区间:既不会因为张紧力过大导致带轮轴承受额外的径向载荷,也不会因为张紧力不足出现啮合间隙过大的跳齿问题。带轮的轮毂部分做了通孔设计,孔位的公差按照过渡配合选取,能够直接与对应直径的传动轴配合,通过键槽实现周向固定,不需要额外加工复杂的连接结构,常规的机加工车间就能完成配套轴件的加工,适配性很强。

皮带部分选用的是环形闭合结构,内侧的啮合齿均匀分布,齿距误差控制在极小范围内,高速运转时不会出现啮合冲击带来的异响,带体内部的抗拉层采用线绳结构,长时间承受额定载荷也不会出现不可逆的拉伸变形,能长期维持初始张紧度,减少日常维护的调整工作量。带轮的主体结构采用轻量化设计,轮辐部分做了减重处理,在保证结构强度满足额定扭矩传递要求的前提下,尽可能降低带轮自身的转动惯量,启动和停机过程中不会因为惯量过大带来额外的冲击载荷,对驱动端的电机也能起到一定的保护作用。

在实际选型适配时,只需要确认两个安装轴的轴径、所需的传动比、中心距的可调范围,就能直接套用这套结构,不需要从零开始做齿形匹配和带长计算,能大幅缩短小型传动单元的设计周期。轮体的表面做了氧化处理,在常规车间环境下不会轻易出现锈蚀,即使是没有做特殊防尘防护的开放式传动场景,也能维持较长的使用寿命。另外这套结构的运转噪音很低,因为啮合过程是齿面逐步接触,没有齿轮传动的刚性冲击,对噪音控制有要求的办公类小型设备、教学实训设备也能适用。

从结构细节来看,带轮的齿槽深度做了优化,既能够保证啮合齿完全嵌入槽内实现无滑差传动,又不会因为槽深过大导致皮带齿根出现反复弯折疲劳,延长皮带的更换周期。两个带轮的端面平面度、轮槽与安装孔的同轴度都按照通用传动件的精度等级加工,安装后不需要做复杂的动平衡校正,在额定转速范围内运转不会出现明显的径向跳动,传动平稳性能够满足绝大多数中低速传动场景的需求。
