直列四缸内燃机曲柄连杆机构结构展示

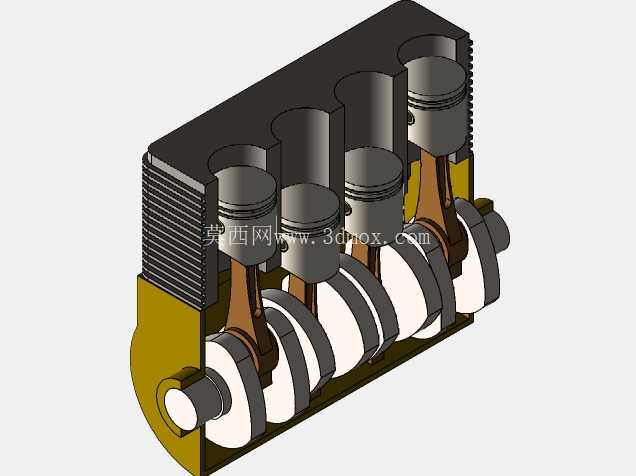

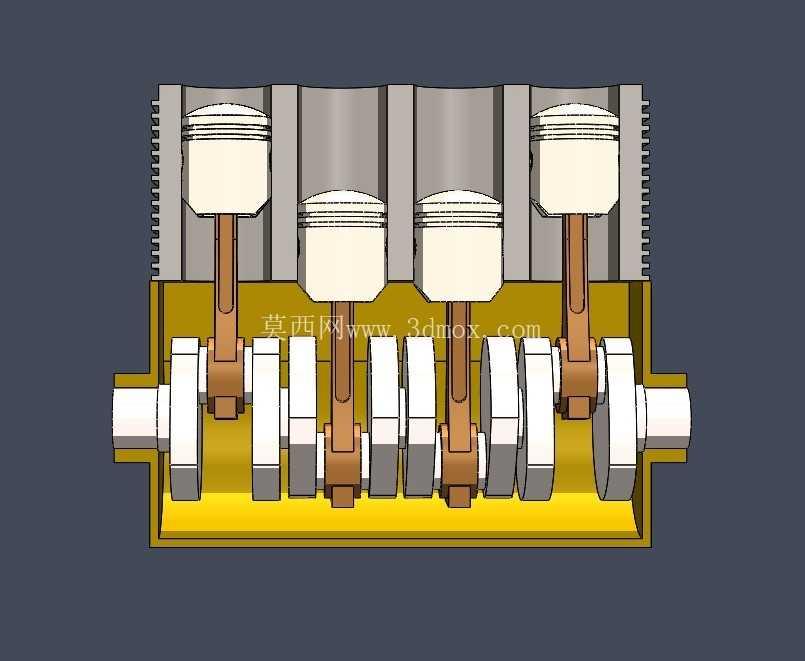

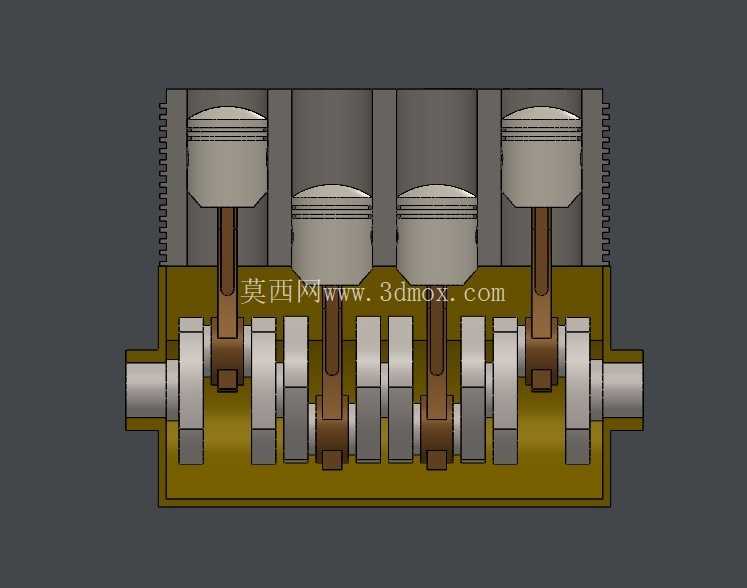

这套三维结构完整还原了直列四缸内燃机核心做功单元的装配关系，覆盖从活塞往复运动到曲轴旋转输出的全传动链路，可直接用于动力总成结构教学、样机方案预研阶段的装配干涉校验，也能作为小型非道路动力设备改型设计的基础参考框架。从实际应用场景来看，该结构对应的动力单元可适配小型发电机组、园林机械、轻型农用作业设备等对动力输出平顺性有一定要求的场景，四缸直列的布局能平衡一阶往复惯性力，相比单缸、双缸结构大幅降低运行振动，不需要额外加装大体积平衡轴即可满足多数固定作业设备的振动限值要求。

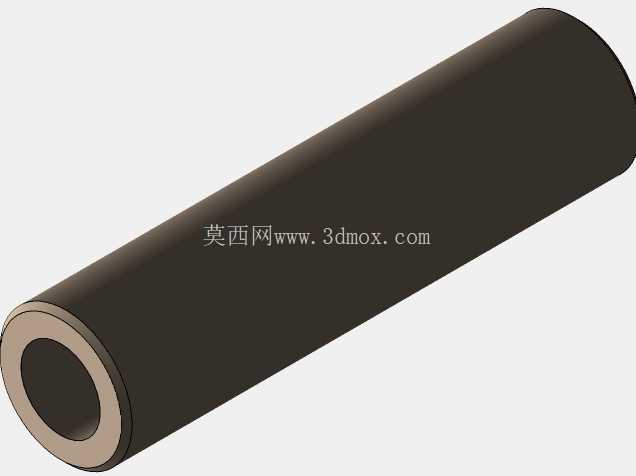

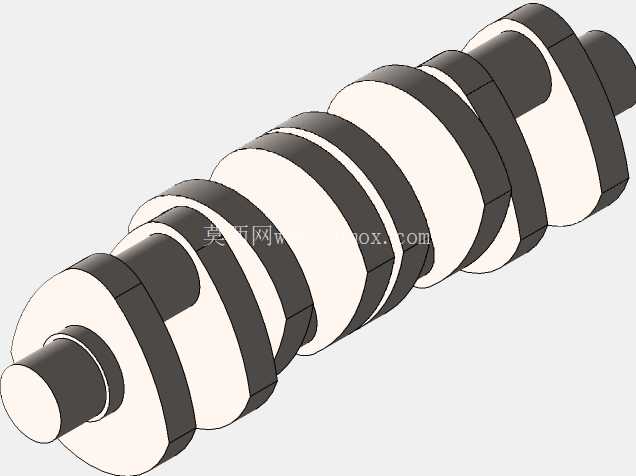

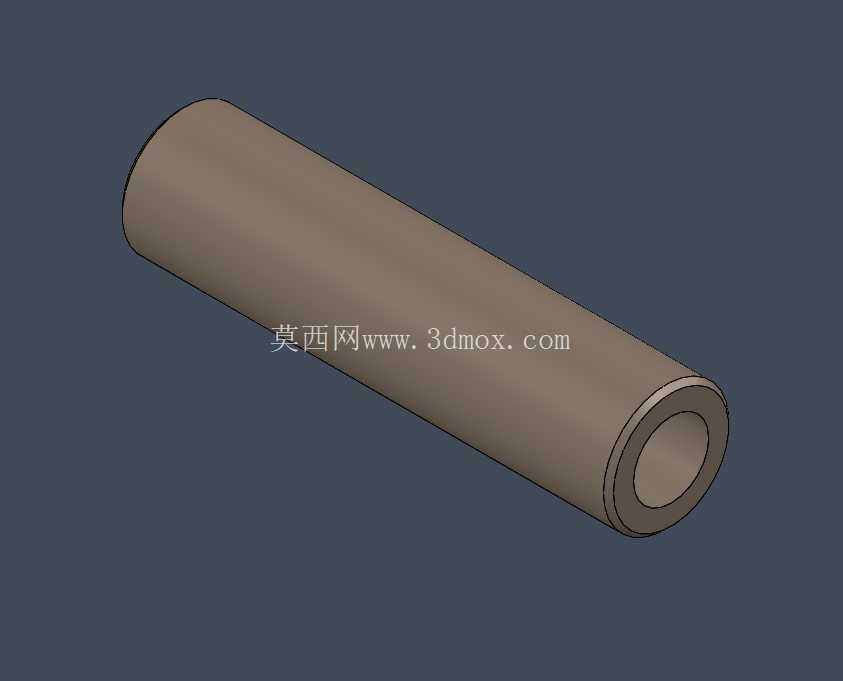

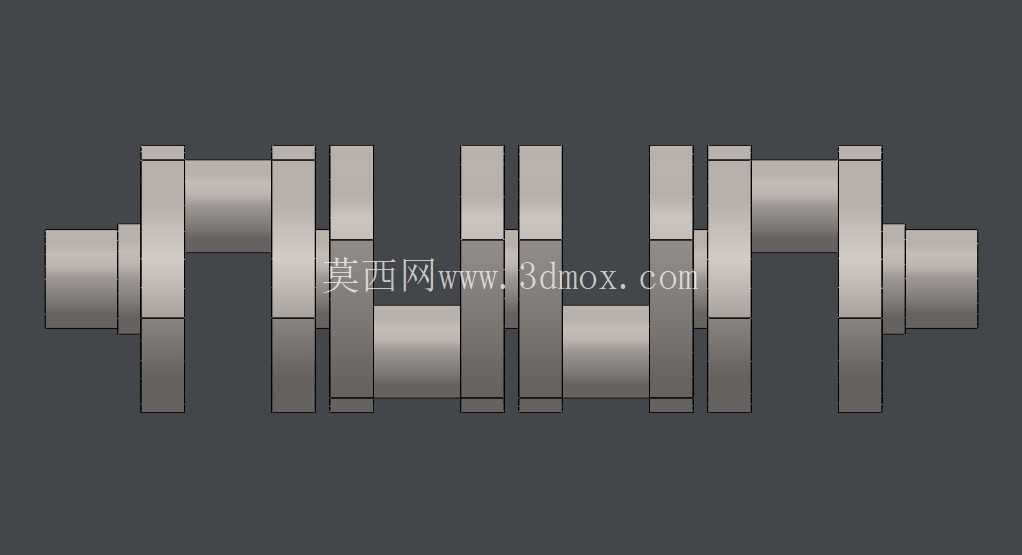

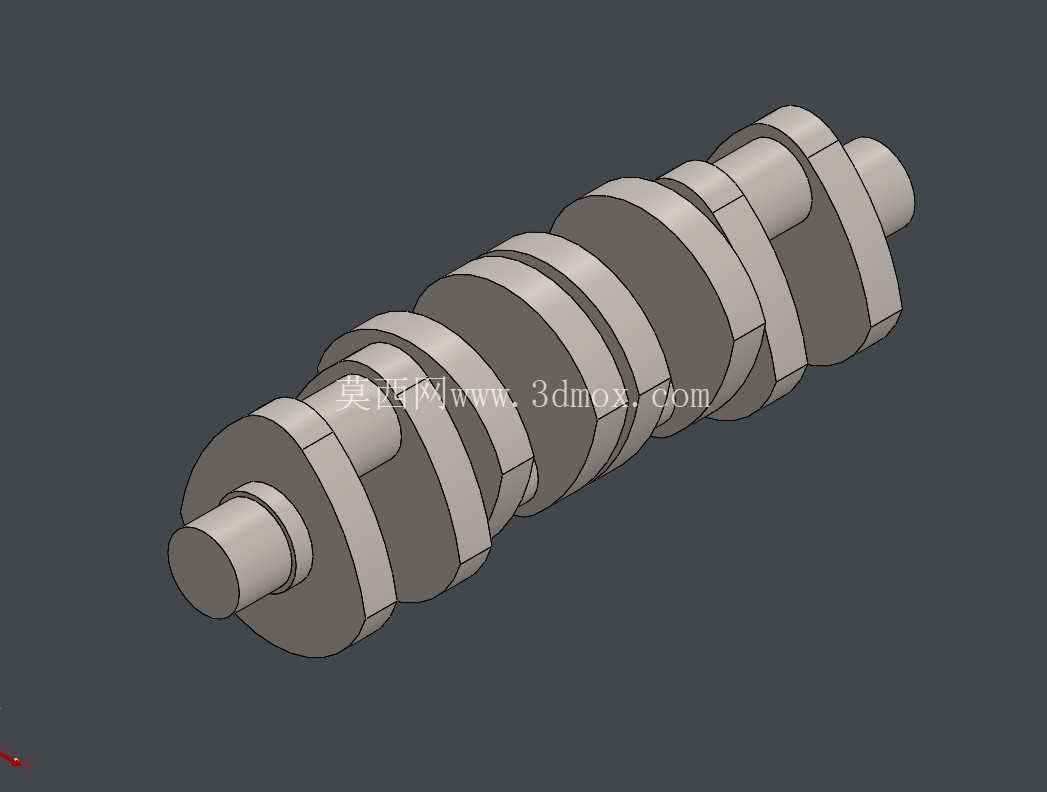

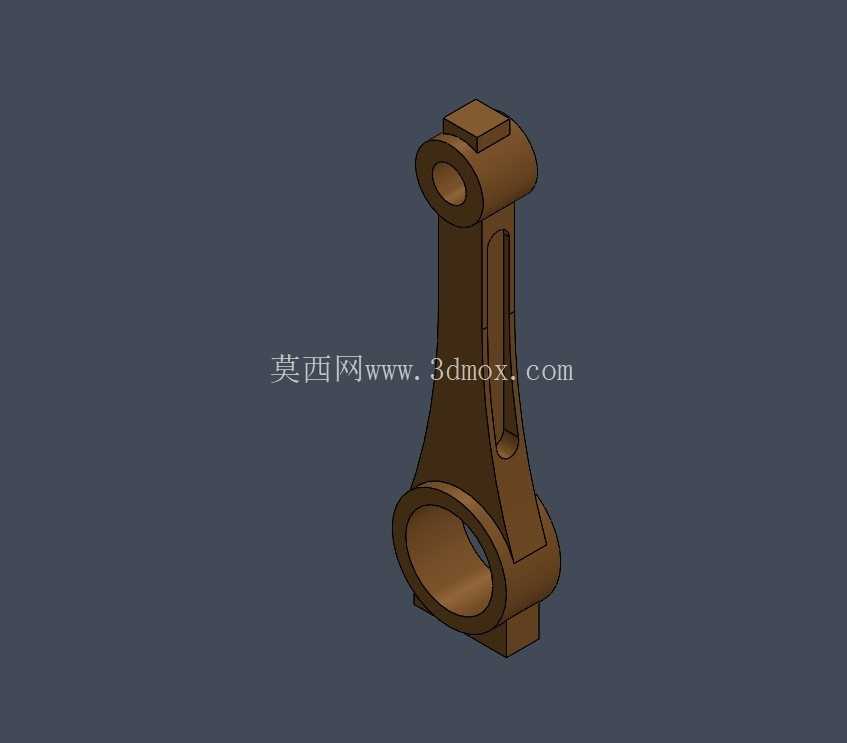

建模过程中优先保证了各运动部件的配合间隙符合工程实际：活塞与缸筒内壁预留了0.08-0.12mm的配缸间隙，对应铝活塞配铸铁缸套的常规热膨胀补偿量，活塞环槽的宽度、深度尺寸按照常用气环、油环的安装公差设计，可直接匹配标准件选型；连杆小头与活塞销的配合采用过渡配合公差带，连杆大头与曲轴曲柄销的配合预留了轴瓦安装空间，拆分式的连杆盖结构完全按照实际装配工艺设计，螺栓孔位置、定位止口的尺寸都满足实际拆装的操作空间要求，不会出现建模时常见的装配干涉、工具操作空间不足的问题。曲轴部分采用了全支撑设计，五个主轴颈对应四个曲柄销，相邻缸曲柄销错开180度相位，保证1-4缸、2-3缸的做功行程对称，曲轴平衡块的外形尺寸按照往复运动质量、旋转运动质量的平衡配重需求设计，可抵消70%以上的旋转惯性力，降低主轴颈的负载冲击。

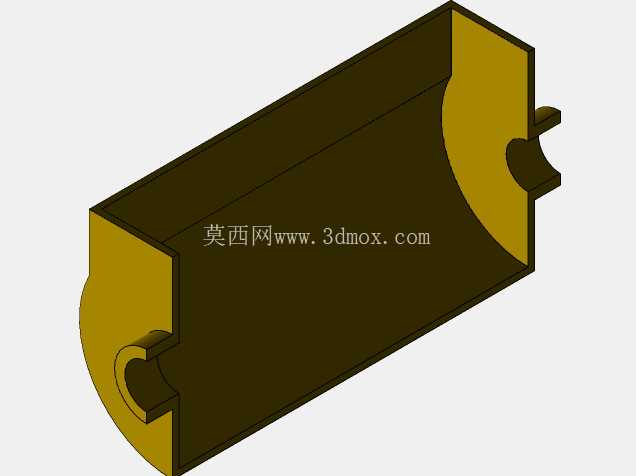

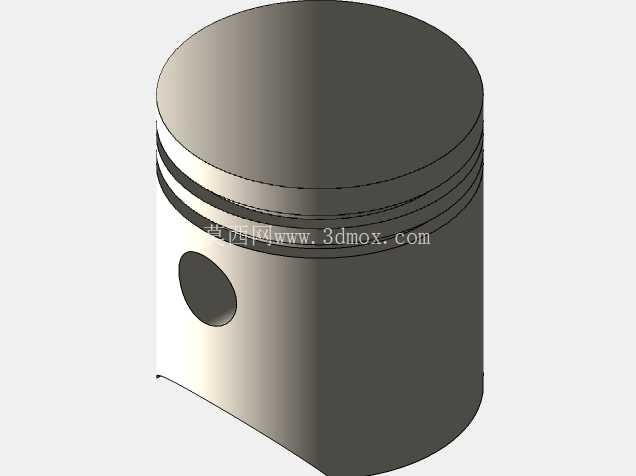

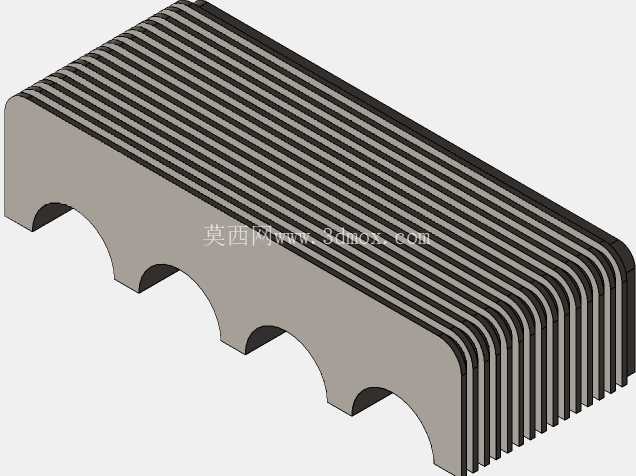

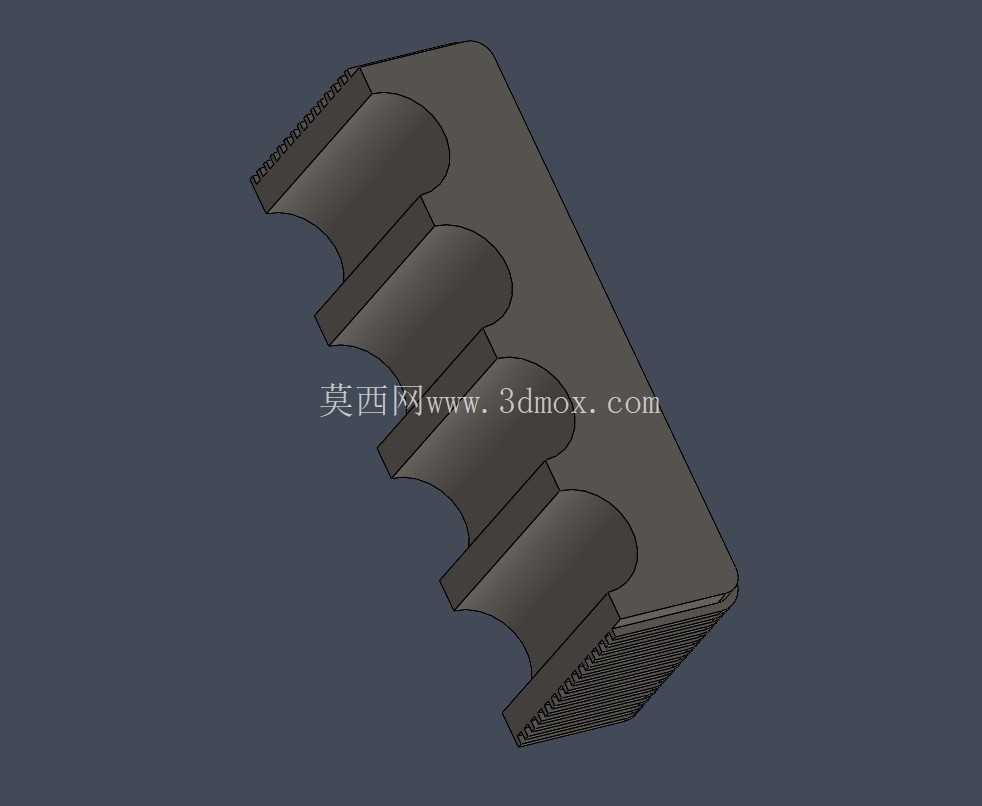

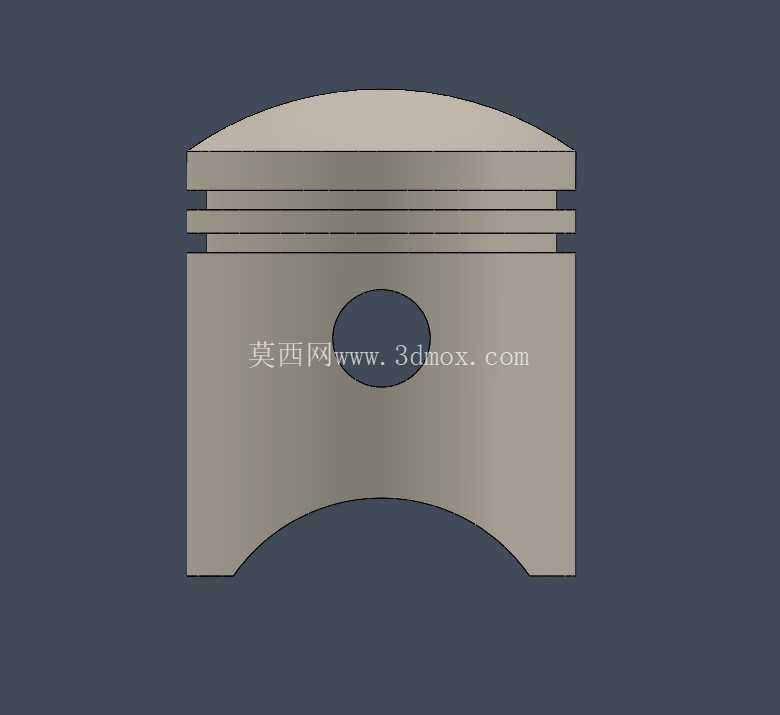

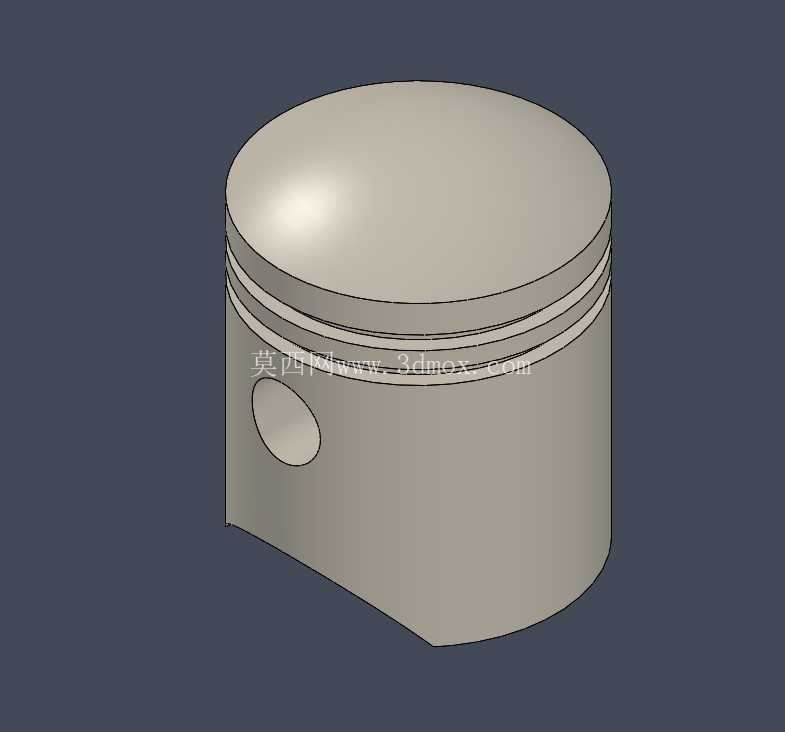

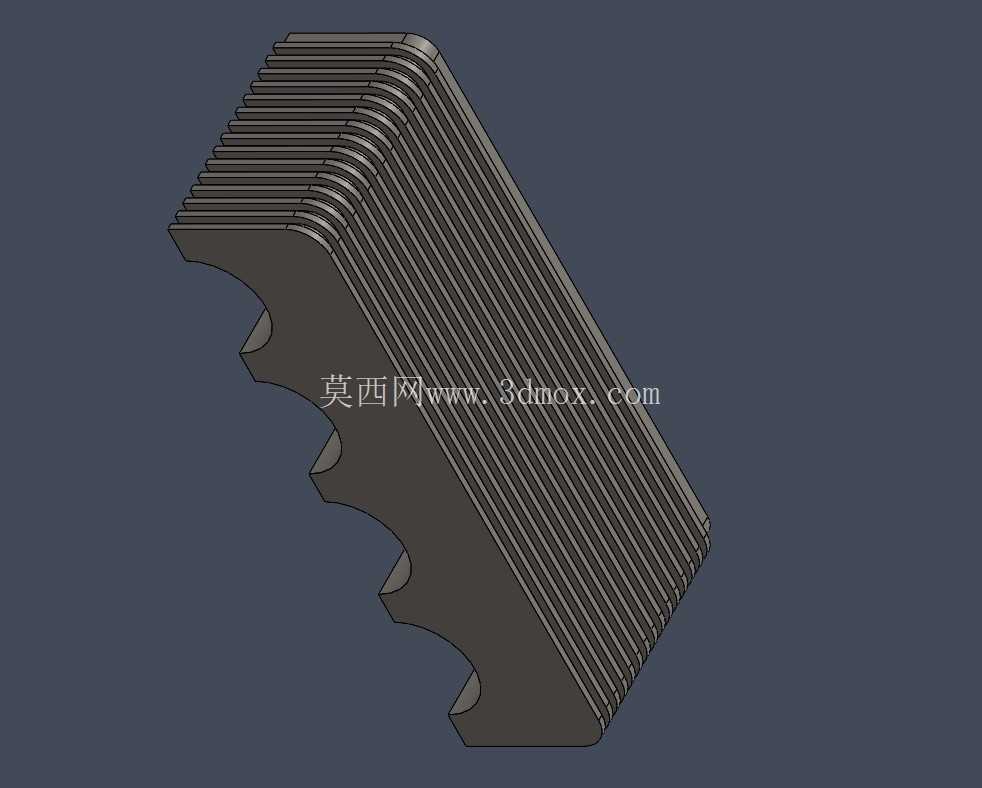

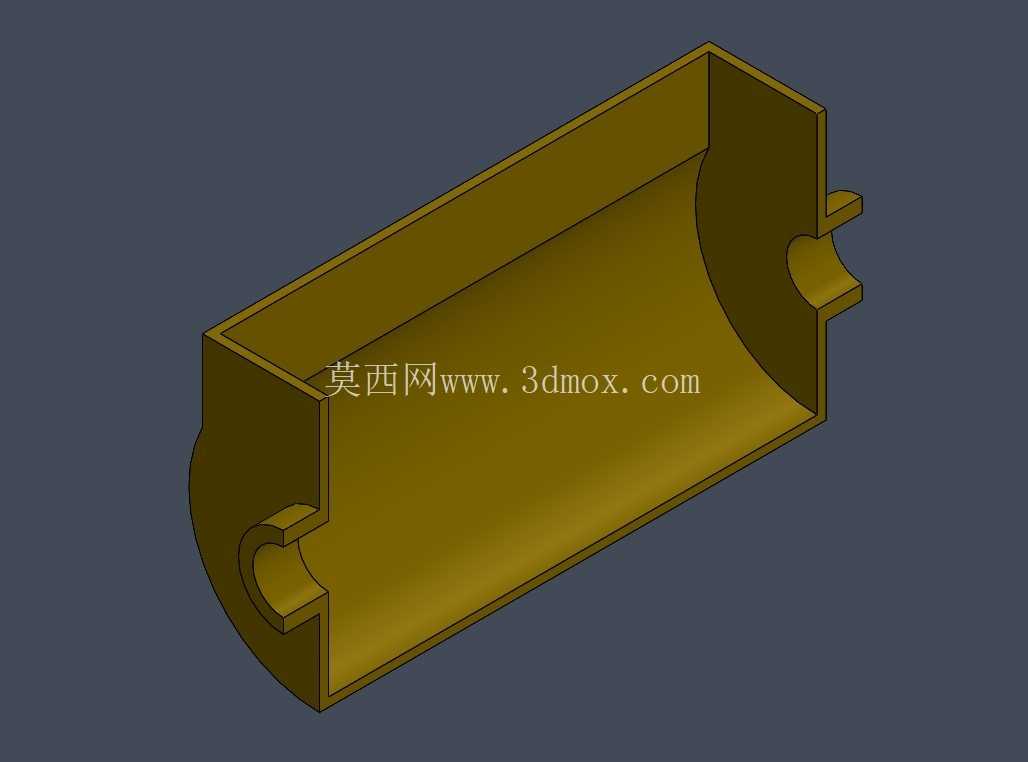

外形尺寸与安装边界上，整套机构的缸心距按照同排量量产机型的通用尺寸设定，缸体下端的曲轴箱安装面、上端的缸盖连接面都预留了密封垫安装槽，油道、螺栓过孔的位置都符合通用安装规范，不需要大幅修改即可对接现有成熟的缸盖、油底壳配套模型。设计思路上没有追求过于复杂的附属结构，而是把核心传动部件的运动关系、配合公差做了精准还原：活塞的裙部型线采用了微椭圆设计，符合实际工作中活塞热变形后的贴合需求，避免冷态敲缸、热态拉缸的问题；曲轴的圆角过渡、油孔位置都按照疲劳强度要求设计，减少应力集中点，对应实际产品的使用寿命要求。

在结构验证层面，这套模型可直接导入运动仿真模块，模拟不同转速下的活塞运动加速度、连杆受力、曲轴扭矩输出特性，帮助设计人员快速判断初始方案的动力输出平顺性，提前识别运动部件的干涉风险，比如活塞在上止点时与气门的避让间隙、连杆摆动时与缸筒内壁的最小间隙，都可以通过仿真直接测量，减少后续物理样机的试错成本。对于教学场景而言，该模型拆解后可清晰展示四冲程内燃机“进气-压缩-做功-排气”四个行程中各部件的动作逻辑，相比二维原理图更直观，能帮助初学者快速建立曲柄连杆机构的空间装配认知。整个建模过程严格遵循机械设计的公差配合规范，所有配合面的尺寸链都经过闭合校验，不存在尺寸矛盾、装配错位的问题，可直接作为后续细化设计的基础骨架，在此基础上添加配气机构、冷却系统、润滑系统的附属结构即可完成完整内燃机的总装设计。
