V6发动机用连杆活塞组合结构设计

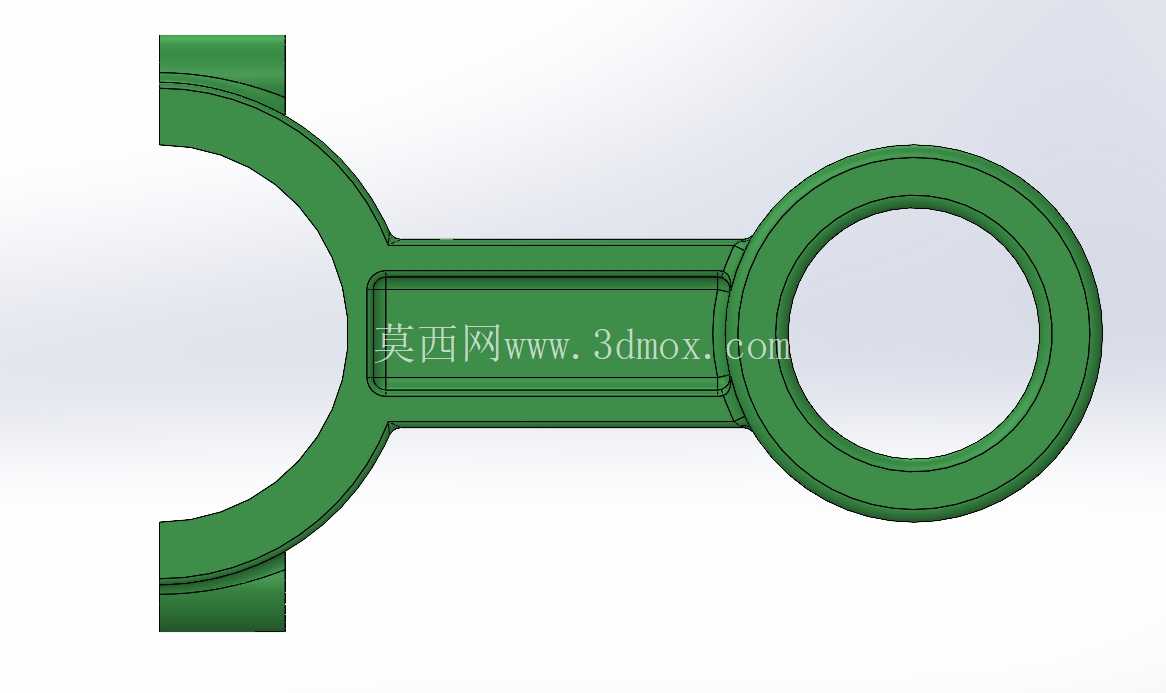

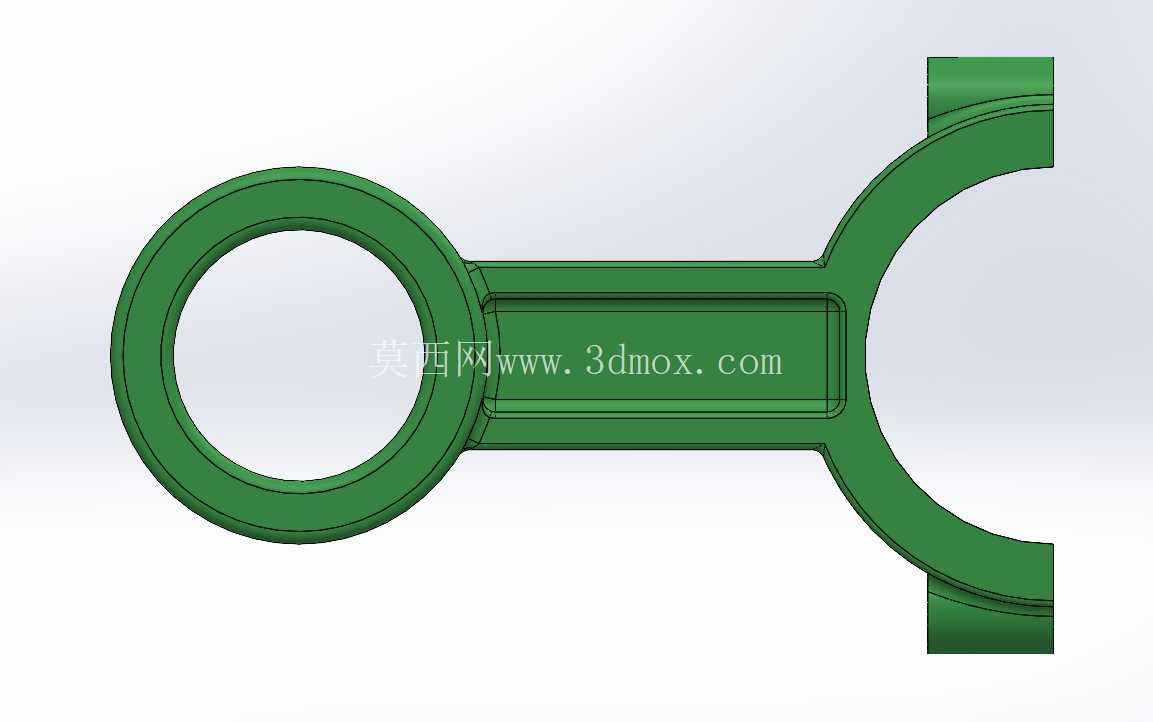

　　在V型六缸内燃机的动力传递链路里，这套活塞连杆组合构件是衔接燃烧室燃气推力与曲轴旋转扭矩的核心载体，日常工况下需要承受高频交变的燃气爆发压力、往复惯性力以及连杆摆动带来的侧向载荷，其结构合理性直接决定了发动机的动力输出效率、运转平顺性与整机服役寿命。从结构设计逻辑来看，构件采用一体化的连杆与活塞销座集成布局，活塞端的环形结构为活塞销安装位，内孔加工精度需控制在IT6级公差范围内，保证活塞销转动时的配合间隙处于0.01-0.03mm区间，既避免间隙过大产生的敲击异响，也防止间隙过小导致的润滑不足、销座烧蚀问题。

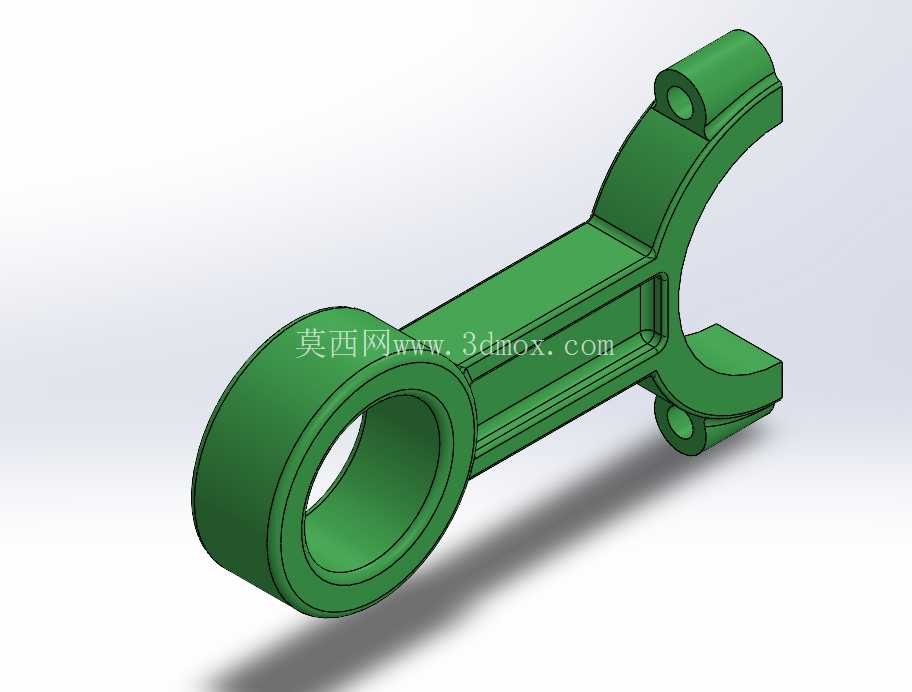

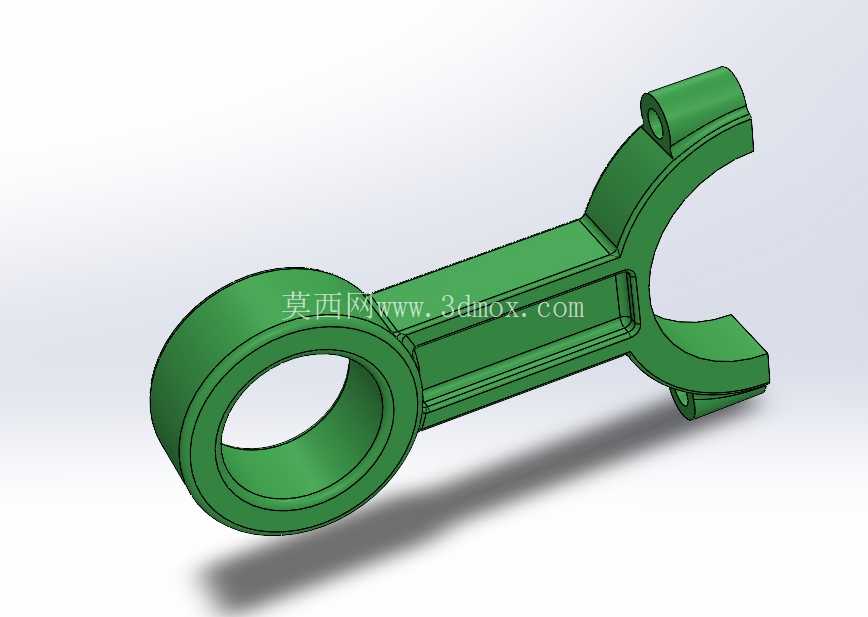

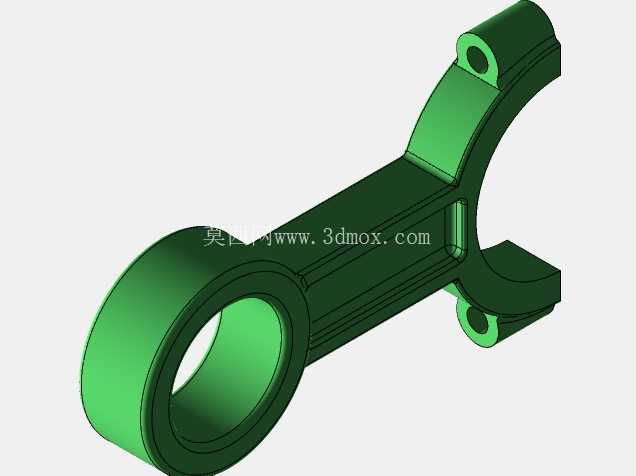

　　连杆杆身采用工字形截面设计，这种截面形式能在同等材料用量下获得更高的抗弯与抗扭截面模量，有效降低构件自身重量，减少往复运动产生的惯性力，适配V6发动机高转速工况下的动态载荷要求。连杆大端采用剖分式结构设计，图中可见的两个带孔凸耳为连杆盖的安装定位位，通过螺栓将连杆盖与杆身紧固，包裹住曲轴的连杆轴颈，安装时需严格按照工艺要求的扭矩分次拧紧螺栓，保证大端孔的圆度公差不超过0.005mm，避免轴颈偏磨。

　　构件的外形尺寸设计严格匹配V6发动机的气缸中心距、曲轴回转半径与活塞行程参数，活塞端外圆需与气缸套内孔保持0.02-0.04mm的配合间隙，表面预留活塞环安装槽位，保证燃烧室的密封性能；连杆摆动过程中，杆身与气缸壁、曲轴平衡块之间预留不小于2mm的安全间隙，防止运转过程中出现运动干涉。从实际应用场景来看，这类构件广泛搭载于乘用车辆的V6自然吸气或涡轮增压发动机上，在6000rpm的额定转速下，构件每分钟要完成三千次往复循环，材料通常选用40Cr合金钢经模锻成型，表面进行喷丸强化处理提升疲劳强度，杆身内部钻有润滑油道，将曲轴轴颈处的压力机油引导至活塞销位置，实现运动副的持续压力润滑。

　　设计过程中需要通过有限元分析模拟最大爆发压力工况下的应力分布，重点校核活塞销座圆角处、连杆大端与杆身过渡位置的应力集中系数，将最大应力控制在材料屈服强度的60%以内，同时开展模态分析，规避构件固有频率与发动机常用转速区间的激励频率重合，防止共振引发的构件断裂故障。安装边界方面，构件的轴向定位依靠活塞销两端的卡簧实现，连杆大端侧面与曲轴曲柄之间预留0.1-0.2mm的轴向间隙，保证曲轴受热膨胀时不会出现卡滞，装配时需要注意连杆的安装方向，大端的喷油孔需朝向发动机进气侧，保证机油能够喷射到气缸壁进行润滑。不同于直列发动机的连杆构件，V6发动机的连杆需要匹配60度或90度的气缸夹角，杆身的弯曲角度经过精准计算，保证活塞在气缸内往复运动时始终处于对中状态，减少活塞对气缸壁的侧向敲击，降低发动机运转噪音与气缸偏磨风险。
