HASCO标准Z51系列注塑浇道衬套结构

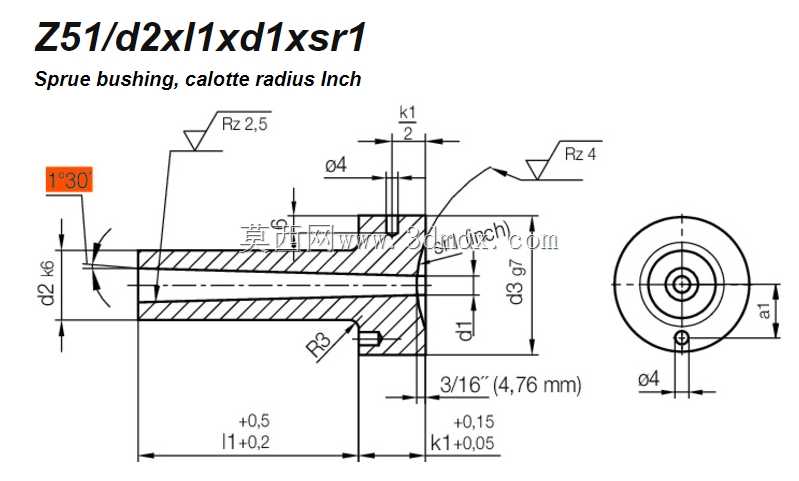

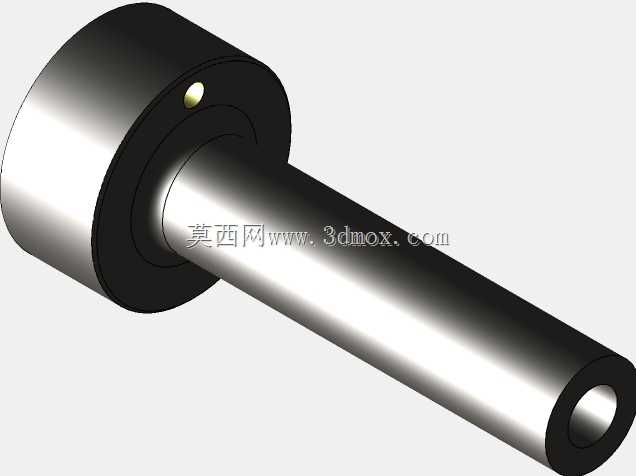

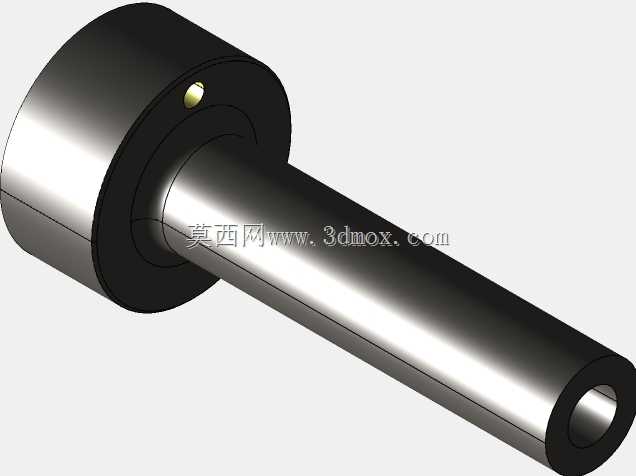

　　从结构设计逻辑来看，该衬套采用一体式台阶轴结构，头部大直径法兰端用于贴合模具定模座板的安装沉孔，实现轴向定位，避免衬套在注塑压力反复冲击下出现轴向窜动；长杆段为流道主体，内孔为光滑锥面过渡结构，从进料端向流道端逐步收窄，能够减少熔融塑料流动过程中的压力损失，同时在开模时可以保证流道凝料顺利脱出，不会出现粘模问题。头部端面设计有精准的球面凹坑，用于和注塑机喷嘴的球面端紧密贴合，配合面的粗糙度要求控制在Ra0.8以内，避免注塑过程中出现熔料溢边的问题，球面的匹配弧度严格遵循HASCO标准的尺寸规范，能够兼容同规格的标准注塑机喷嘴，无需额外修配即可完成装配。在注塑模具的浇注系统设计环节，浇道衬套是连接注塑机喷嘴与模具内部流道的核心衔接零件，这款适配HASCO标准的Z51规格浇道衬套，主要应用于中小型精密注塑模具的进料端装配，适配卧式注塑机的标准喷嘴对接场景，常见于消费电子外壳、精密塑料结构件、小型汽配注塑件的生产模具中，承担着引导熔融塑料从注塑机料筒进入模具型腔流道、避免进料端溢料、减少流道凝料残留的核心作用。

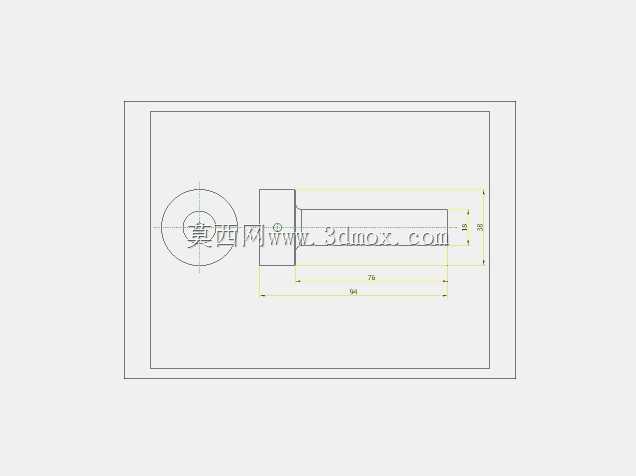

　　从安装边界来看，该衬套的法兰端外径为18mm，杆段长度为76mm，内孔进料端直径为4.5mm，出口端直径为1mm，安装时需要在定模座板上加工对应尺寸的同轴安装孔，法兰端沉孔深度与法兰厚度保持一致，保证衬套安装后头部端面与定模座板表面齐平，避免出现台阶差导致喷嘴贴合不严。长杆段与模具内部的流道孔需要保证同轴度误差在0.02mm以内，防止出现流道错位导致的熔料流动阻力增大、甚至堵料的问题。在实际模具设计选型过程中，选用该标准件时需要匹配注塑机的喷嘴球面半径、喷嘴孔径，同时结合模具的定模座板厚度、流道起始端直径来确认衬套的长度与内孔尺寸，避免出现衬套过长顶到流道板、或者过短导致流道衔接出现台阶的问题。

　　衬套整体采用优质合金工具钢加工，头部与杆段的外圆经过淬火处理，表面硬度达到HRC52-56，能够承受注塑过程中反复的压力冲击与熔料摩擦，长期使用不会出现磨损变形，内孔流道面经过抛光处理，表面粗糙度达到Ra0.4以下，能够减少熔料流动的阻力，避免熔料在流道内残留碳化，影响后续注塑件的外观质量。在模具装配过程中，该衬套采用过盈配合压入定模座板的安装孔中，部分工况下也会在法兰端增加定位销进行周向防转，避免长期使用后衬套出现转动导致内孔与流道错位。

　　对于精密注塑模具而言，浇道衬套的内孔轴线与模具中心的偏移量需要控制在0.01mm以内，否则会导致进胶点偏移，出现注塑件充填不平衡、飞边、缺胶等问题，这款标准衬套的尺寸公差严格遵循HASCO标准规范，能够满足精密模具的装配精度要求，无需二次加工即可直接投入装配使用，大幅缩短模具的设计与制造周期。在日常模具维护过程中，该衬套属于易损件，当内孔出现磨损拉毛、球面配合面出现磕碰损伤时，直接更换同规格标准件即可，无需对模具本体进行返修，能够降低模具的维护成本与停机时间。针对不同的塑料原料特性，比如添加玻纤的增强塑料，还可以选用内孔做镀钛处理的同规格衬套，进一步提升内孔的耐磨性能，延长衬套的使用寿命。在流道设计匹配上，该衬套的内孔出口端需要和模具的主流道大端直径平滑衔接，衔接处不能出现倒锥，否则会导致流道凝料无法顺利脱出，造成脱模故障，设计时需要将衬套出口端的内孔直径设置为比主流道小端直径大0.5-1mm，保证衔接处平滑过渡。
