可伸缩变形轮辐式镂空轮结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864391
  • 可伸缩变形轮辐式镂空轮结构设计
  • 可伸缩变形轮辐式镂空轮结构设计
  • 可伸缩变形轮辐式镂空轮结构设计
  • 可伸缩变形轮辐式镂空轮结构设计
  • 可伸缩变形轮辐式镂空轮结构设计
  • 可伸缩变形轮辐式镂空轮结构设计

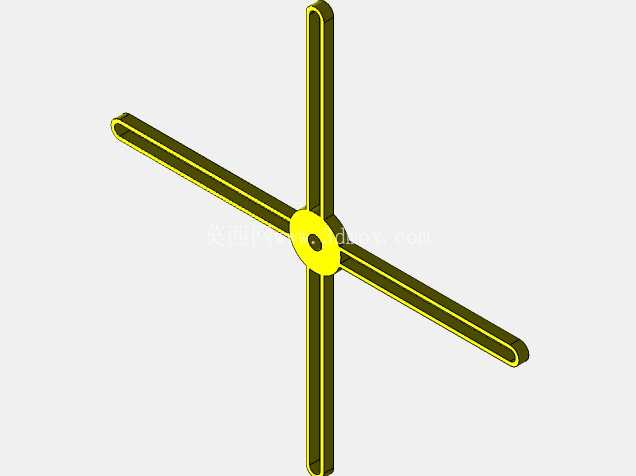

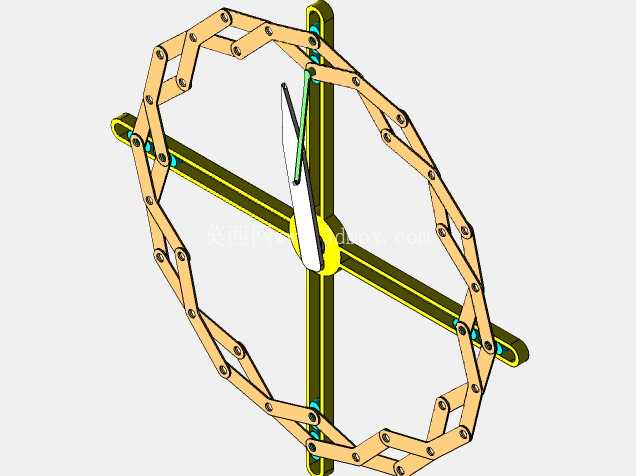

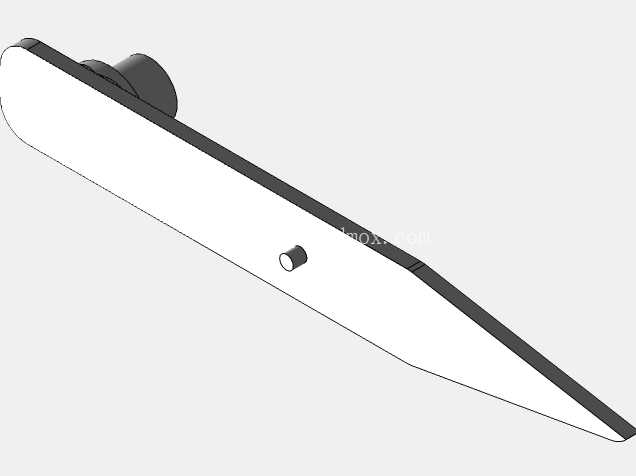

这款可伸缩变形轮辐式镂空轮结构,核心采用多组铰接连杆拼接形成闭环轮缘,搭配十字交叉的中心支撑轴系,能够在转动过程中实现轮径的连续变化,适配不同的行走工况需求。从结构设计逻辑来看,轮缘部分的每一段连杆都通过销轴铰接,相邻连杆的铰接点处预留了足够的转动间隙,避免伸缩过程中出现运动卡滞,所有铰接销轴都采用等直径设计,统一了加工标准,降低了零件的加工与装配难度。十字交叉的中心轴作为整个轮体的支撑核心,其中垂直方向的轴段集成了驱动拨杆,拨杆与轮缘连杆组通过滑动副连接,当拨杆绕中心转动时,会带动各段连杆同步收拢或展开,实现轮径的无级调整,调整过程中轮体始终保持正圆形轮廓,不会出现偏心抖动的问题。

从实际应用场景出发,这类变形轮结构可以适配多地形行走设备,在平整铺装路面上可以收拢至较小轮径,降低转动惯量提升行走效率;在非铺装的崎岖路面、障碍跨越场景下可以展开至更大轮径,提升越障高度与通过性能。不同于传统的固定直径轮组,该结构不需要额外更换轮体,仅通过中心拨杆的驱动即可完成轮径切换,能够大幅缩减设备的轮系更换流程,提升复杂工况下的作业适应性。

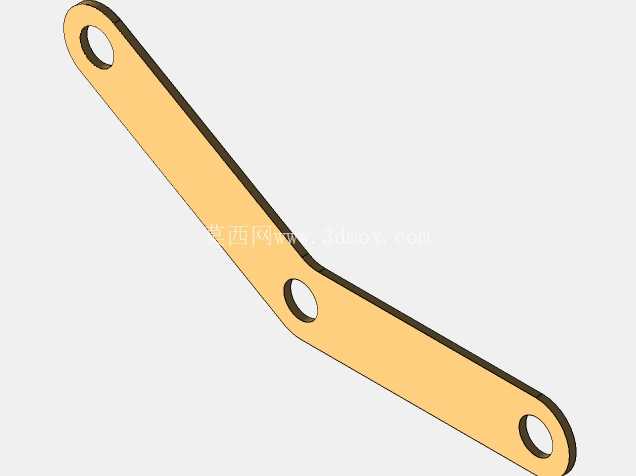

在安装边界方面,该轮体收拢状态下的径向尺寸可以控制在常规行走轮的安装空间范围内,十字中心轴的轴端预留了标准的轴承安装位,可以直接适配常规的轮轴安装接口,不需要对设备的原有行走机架进行大规模改造。轮缘的连杆采用等截面的扁平结构设计,在保证结构强度的前提下尽可能降低了整体重量,所有铰接点的受力都经过对称分配,转动过程中各销轴的受力均匀,不会出现局部应力集中的问题。

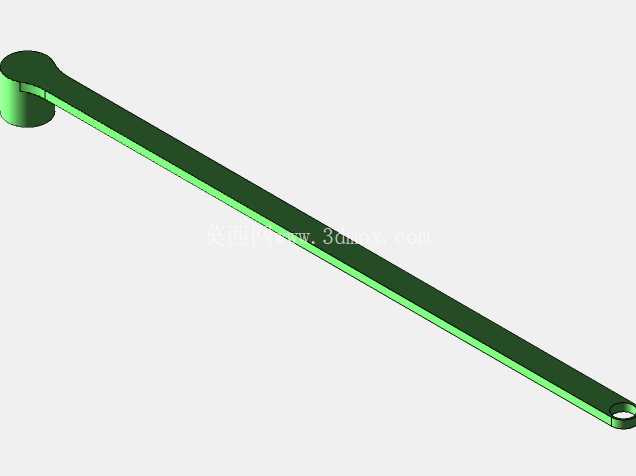

从功能特性来看,该结构的轮缘展开与收拢过程是连续线性的,不存在传动死点,驱动拨杆的受力始终保持在合理区间,不需要搭配大扭矩的驱动元件即可完成轮径调整。轮体整体采用镂空的连杆结构,没有封闭的轮面,在泥泞、多尘环境下作业时不会出现积泥卡滞的问题,镂空间隙可以让附着的杂物自行脱落,降低了日常维护的工作量。中心十字轴的两个轴段分别承担轮体转动支撑与变形驱动的功能,两个运动路径互不干涉,转动支撑的轴段可以外接行走驱动电机,实现轮体的滚动行走,变形驱动的轴段可以外接小扭矩的舵机或推杆,实现行走过程中的动态轮径调整。

设计过程中针对连杆的长度参数进行了反复校核,确保每一段连杆在最大展开位置与最小收拢位置都不会出现结构干涉,铰接点的位置排布经过运动仿真验证,整个伸缩行程内轮体的圆度误差控制在极小范围内,保证滚动过程的平稳性。所有连杆的铰接孔都采用同轴度公差约束,装配后整个轮缘的转动灵活性一致,不会出现局部连杆转动卡滞导致的轮形畸变。
