双导向杆式落体缓冲阻尼弹簧结构

这套带双导向杆的阻尼弹簧缓冲结构，常被用在垂直往复运动机构的末端缓冲场景里，比如小型垂直送料机构的落料端缓冲、测试设备里自由落体冲击试验的承载端、小型升降台的下限位缓冲位，核心作用是承接垂直方向下落的运动部件，把瞬时冲击载荷通过弹簧的弹性形变逐步吸收，配合阻尼特性避免部件反弹造成的定位偏移或者结构磕碰。

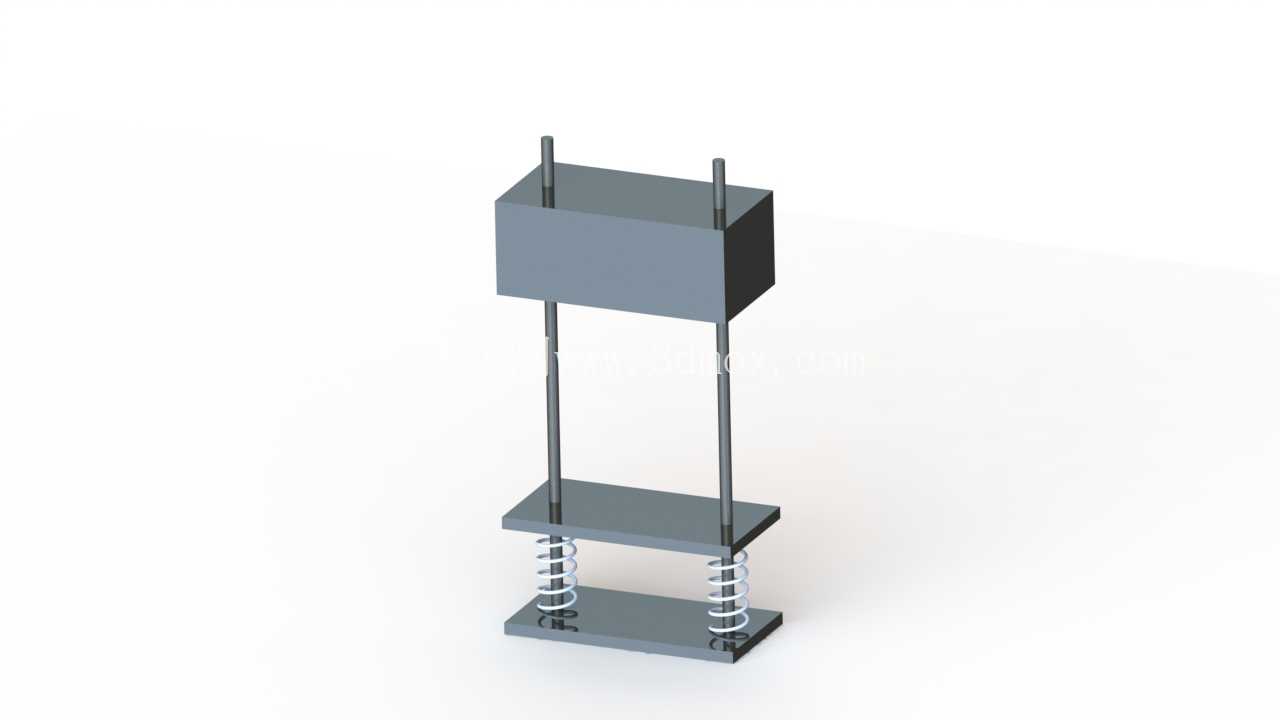

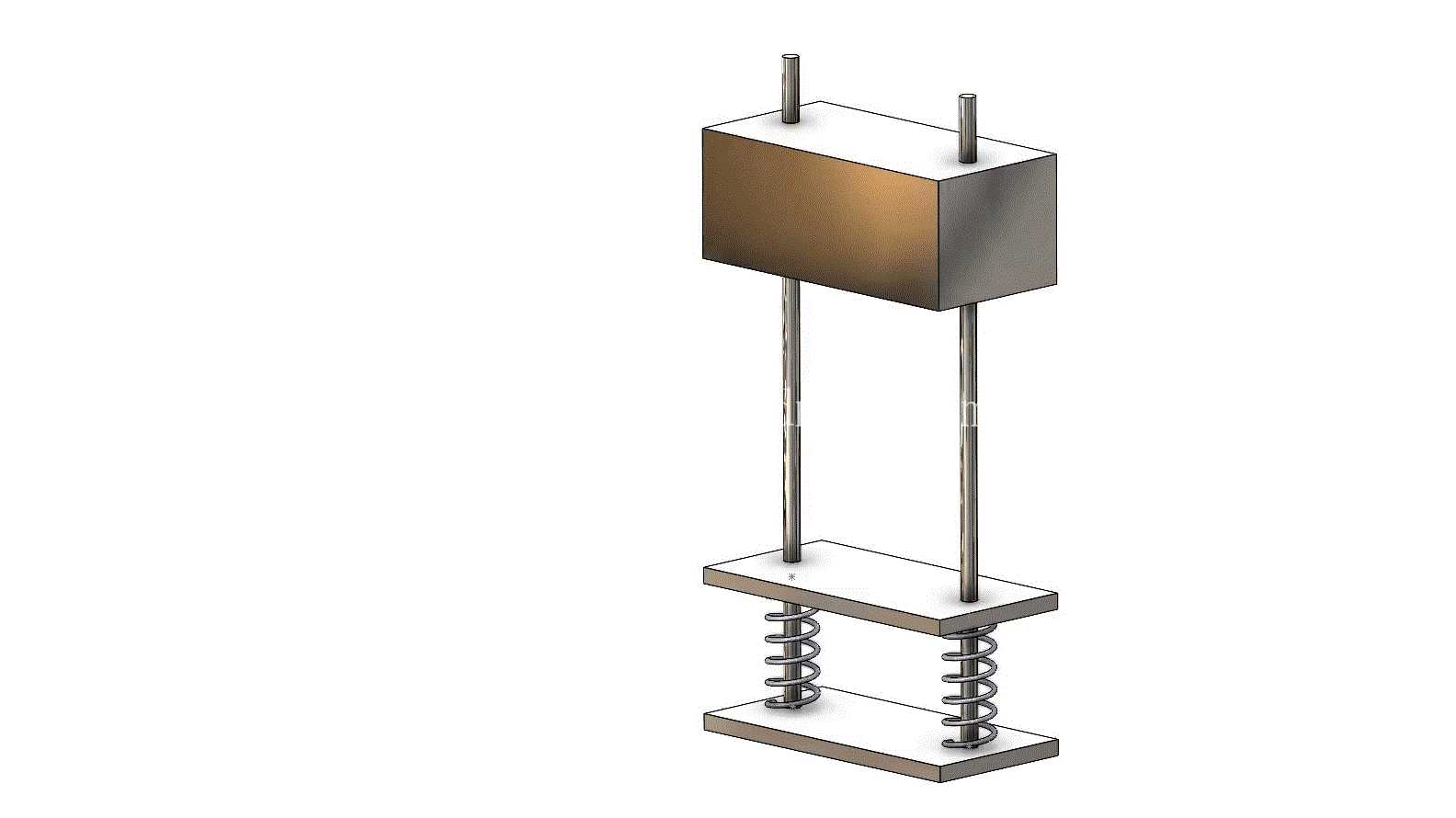

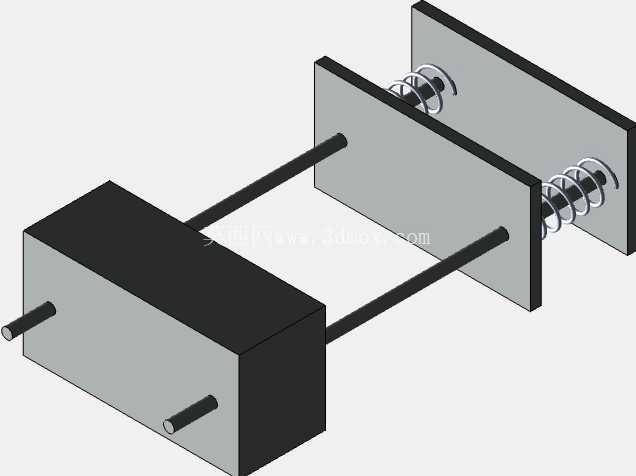

从结构设计逻辑来看，整套组件采用上下分层的布局，最上方的矩形安装块是用来固定下落运动件的接口，块体上伸出的两根平行金属导向杆垂直向下，穿过中间的浮动承载板后一直延伸到底部的固定基座，导向杆和浮动板之间预留了合理的滑动间隙，既保证浮动板可以沿着杆体顺畅上下滑动，又能避免侧向偏移导致弹簧受力不均。浮动承载板和底部基座之间对称布置了两根圆柱螺旋压缩弹簧，弹簧的内径刚好适配导向杆的外径，导向杆直接穿入弹簧内圈，相当于给弹簧做了内置的径向限位，不需要额外加装弹簧导套就能避免弹簧受压时出现侧向屈曲、弹出的问题，这种设计在小载荷缓冲场景里能减少零件数量，压缩整体安装空间。

实际选型和安装的时候要注意几个边界尺寸：首先是两根导向杆的中心距，要和上方运动件的安装孔位完全匹配，安装块上的两个固定销是用来和运动件做定位连接的，销径公差建议选h7配合，避免连接后出现旷量；然后是弹簧的自由长度和预压量，这套结构里弹簧在初始安装状态下就有一定的预压缩量，保证浮动板在静止状态下不会因为自重下滑，当上方落体接触到浮动板开始下压时，弹簧从预压状态开始进一步压缩，刚度曲线线性度好，不会出现初始阶段空程的问题；底部基座是整套结构的固定端，安装时要保证基座的上平面和导向杆的垂直度控制在0.05mm以内，不然滑动过程中会出现卡滞，导致缓冲力不对称。

功能特性上，这套结构没有额外配置液压或者气压阻尼元件，依靠弹簧自身的材料阻尼和导向副的滑动阻尼来实现缓冲后的抑振效果，适合冲击能量不大、复位速度要求不高的场景，相比带阻尼器的缓冲结构，它的结构更简单，维护成本极低，没有密封件老化、漏油漏气的问题，在常温干燥的车间环境里长期使用也不需要频繁更换配件。设计的时候特意把导向杆的长度做了冗余，当弹簧被压缩到极限压并位置时，导向杆的顶端仍然不会从上方安装块里脱出，同时浮动板的下平面也不会直接撞击底部基座，预留了1-2mm的安全间隙，避免金属硬接触造成的零件损伤。

很多刚接触结构设计的工程师做垂直缓冲结构的时候，容易忽略弹簧的径向限位，要么弹簧外置容易被杂物卡滞，要么导套设计得过于复杂增加成本，这种把导向杆兼做弹簧内导柱的设计，刚好平衡了结构可靠性和成本控制，在小型自动化设备的落料、缓冲、限位工位上复用性很强，只需要根据实际冲击载荷调整弹簧的线径、圈数和导向杆的直径，就能适配不同重量的落体缓冲需求，不需要大幅改动整体的安装尺寸。另外浮动板的上下滑动面没有做额外的衬套设计，适合低速、低频次的冲击场景，如果是高频往复的工况，只需要在浮动板的导向孔里加装铜衬套或者直线轴承，就能提升滑动副的耐磨性能，拓展结构的适用场景。
