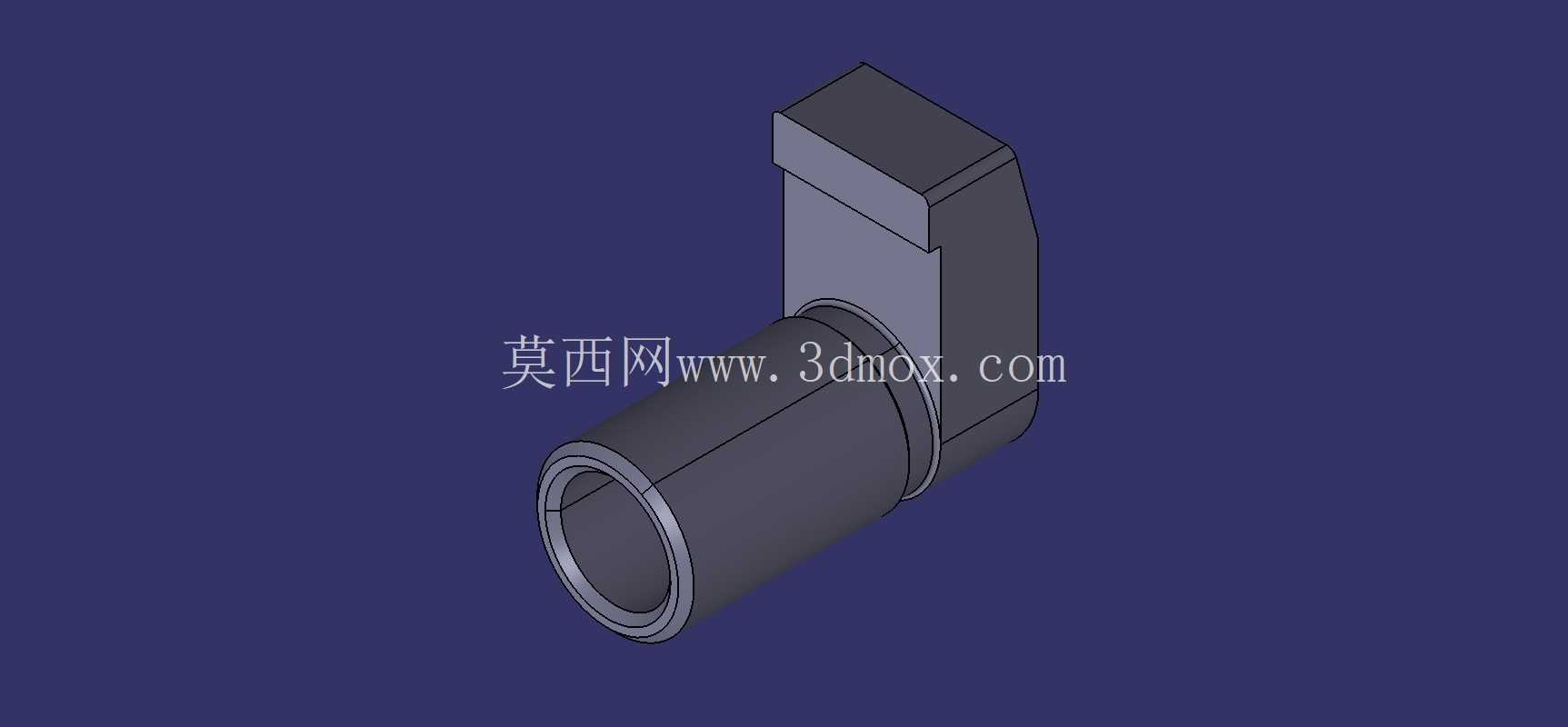

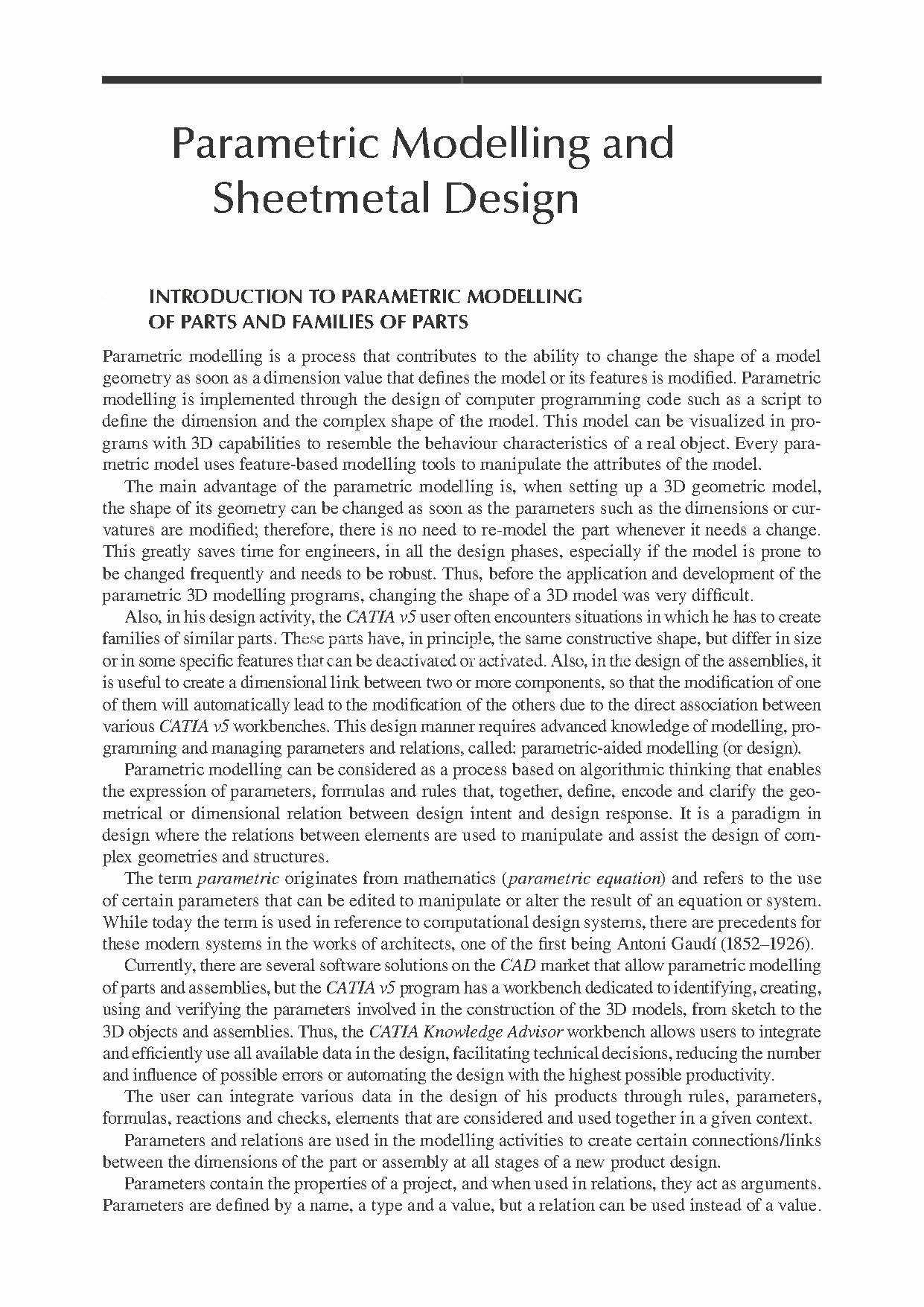

在电力电子设备的结构开发环节,参数化建模的核心价值在于解决同系列零件反复改型的重复劳动问题,尤其在电源变压器配套钣金结构、安装组件的设计场景中,同一类安装支架、屏蔽罩、接线端子排往往仅存在尺寸、安装孔位的差异,传统逐件建模的方式不仅效率低下,还容易出现尺寸关联错误导致的装配干涉。这套基于Knowledgeware搭建的参数化设计逻辑,首先从组件目录的标准化搭建入手,将变压器配套结构件按功能划分为安装固定类、屏蔽防护类、接线适配类三个层级,每个层级下的零件预先定义好主驱动参数与从属参数的关联关系,比如安装支架的长度、宽度、安装孔间距作为主参数,折弯半径、板材厚度、孔位倒角作为从属参数,当主参数根据变压器额定功率、安装柜体尺寸调整时,从属参数会自动匹配对应工艺规范完成更新,不需要设计人员逐一修改特征。
规则模块的搭建是整个参数化体系的核心,通过if、else if、else的逻辑判断语句,将钣金加工的工艺边界、变压器的安装安全要求嵌入到模型特征中,比如当安装支架长度超过300mm时,模型会自动增加中部加强筋特征,同时匹配对应的折弯避让缺口;当板材厚度选择1.5mm以上规格时,自动调整折弯扣除值适配加工参数,避免设计输出的图纸出现工艺无法落地的问题。系列零件设计表的应用则覆盖了同系列不同规格变压器的适配需求,将常用的额定容量对应的安装尺寸、孔位参数预先录入设计表中,设计人员只需要在配置列表中选择对应规格,就能直接生成符合要求的零件模型,不需要从零开始绘制草图、添加特征。
从实际应用场景来看,这套参数化建模逻辑主要适配小批量多规格的电源变压器定制项目,很多工业控制场景下的变压器安装空间受限,不同项目的柜体安装尺寸、进出线位置都存在差异,传统建模方式每次改型都需要重新核对尺寸、调整特征,往往需要半天到一天的时间才能完成一套适配结构的设计,而通过参数化模型只需要输入几个核心安装尺寸,就能在几分钟内生成符合要求的模型,同时自动校验装配边界,避免出现变压器本体与安装支架干涉、接线端子与柜体安全距离不足的问题。
在外形尺寸与安装边界的定义上,模型预先设置了参数校验阈值,比如安装孔的边距不能小于板材厚度的1.5倍,折弯边到孔位的距离不能小于折弯半径加板材厚度,相邻安装孔的间距公差控制在±0.1mm范围内,当输入的参数超出阈值时,模型会自动弹出提示,避免生成不符合加工要求的结构。同时整个参数化体系支持组件级的参数传递,当变压器本体的安装孔位调整时,配套的安装支架、屏蔽罩的对应孔位会自动同步更新,不需要逐个零件修改,大幅降低了系列化设计过程中的出错概率。
从设计思路的落地层面,这套建模方式没有采用全参数无约束的自由定义模式,而是将成熟的工艺经验、安装规范固化到参数规则中,设计人员不需要反复核对工艺手册,只需要明确核心的安装边界尺寸,就能输出符合加工、装配要求的结构模型,尤其适合新入职的设计人员快速上手,避免因为经验不足出现工艺性错误。在钣金展开环节,参数化模型会自动根据板材材质、厚度调整展开系数,输出的展开图可以直接导入激光切割设备进行加工,不需要二次调整展开尺寸,打通了设计到加工的数据流。
针对变压器结构的特殊要求,模型中还嵌入了电气安全距离的校验规则,比如带电接线端子到金属安装板的距离、屏蔽罩的通风孔尺寸与电磁屏蔽效能的匹配关系,当参数调整导致安全距离不足时,模型会自动调整绝缘衬垫的厚度或者屏蔽罩的凸起高度,保证最终的结构满足电气安全规范。这种将设计规范、工艺要求、安全标准全部嵌入参数模型的方式,本质上是把资深工程师的设计经验转化为可复用的模型规则,让不同水平的设计人员都能输出高质量的结构设计方案,也让同系列产品的设计风格、工艺标准保持统一,减少后续生产环节的工艺调整成本。
