带GMP72标识的嵌入式数控标识牌结构设计

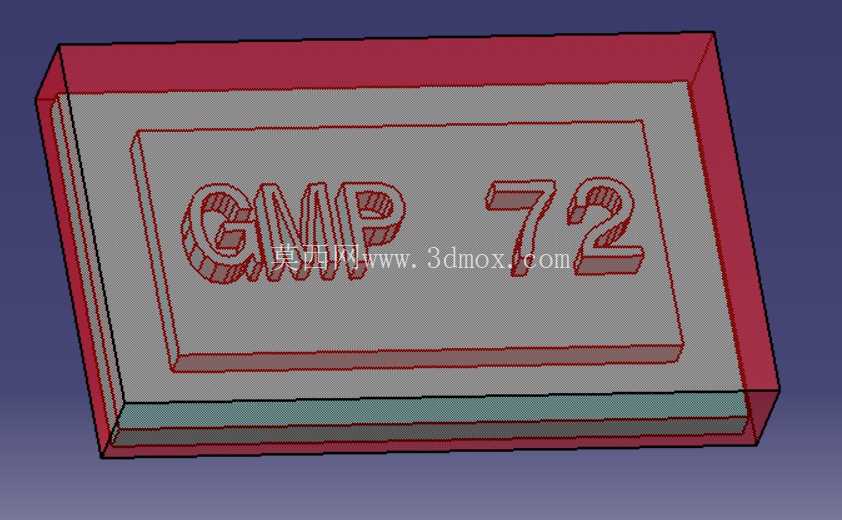

　　这款带凸字标识的嵌入式零件，最初是为车间数控加工工位的设备状态标识需求开发的，在实际生产场景里，这类标识件常被嵌入设备操作面板、工位工装台的预留槽位，用来标注工位编号、设备合规状态、工艺参数区间，替代传统粘贴式标签，避免车间切削液飞溅、油污附着、工具剐蹭导致的标识脱落、模糊问题，在变压器生产车间的数控绕线工位、铁芯叠装工位都能适配安装。从结构设计逻辑来看，整体采用分层嵌套的结构形式，外层是带0.5mm安装余量的边框结构，安装时可以直接嵌入预先铣削好的面板凹槽，边框与凹槽的配合公差控制在H7/h6区间，不需要额外打螺丝固定，靠过盈配合加少量工业密封胶就能完成固定，后期更换也可以直接从面板内侧顶出，不会破坏面板表面平整度。

　　中间的标识区域做了下沉1.2mm的凹腔，凹腔内部的GMP72字符采用整体凸台结构，凸台高度比凹腔平面高出0.8mm，字符的笔画边缘做了R0.2的圆角过渡，一方面是避免数控加工时刀具在锐角位置崩损，另一方面也能减少车间粉尘在字符缝隙里的堆积，日常用高压气枪吹扫就能完成清洁，不需要人工擦拭。字符的字体选择了等宽的工业无衬线字体，每个字符的笔画宽度统一为2mm，不管是操作人员远距离识别，还是车间的视觉识别系统抓拍读取，都能快速准确识别标识内容，不会因为字体变形出现识别错误。

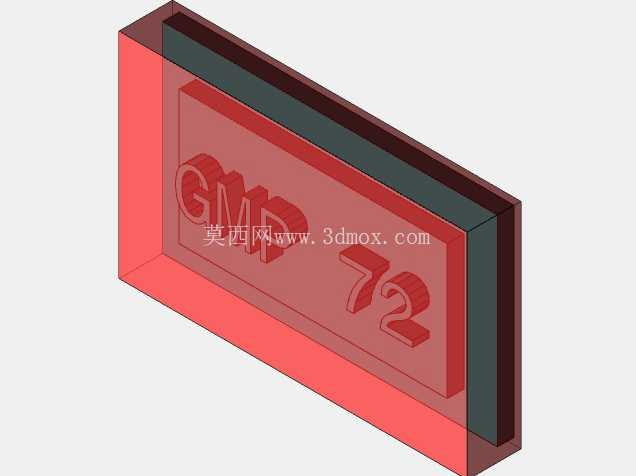

　　在安装边界的设计上，零件整体的外轮廓长宽比控制在3:2，厚度方向总尺寸为8mm，其中嵌入面板的部分厚度为6mm，露出面板表面的边框厚度为2mm，露出部分的边缘做了15度的倒角，既可以避免安装时割伤操作人员手部，也能让零件和面板表面的过渡更顺滑，不会出现突兀的凸起。零件的底层做了1mm厚度的缓冲垫层结构，安装时垫层直接和凹槽底部接触，可以抵消设备运行时产生的小幅振动，避免长期振动导致零件松动移位，也能填补面板凹槽加工时产生的平面度误差，让零件安装后表面保持平整。从加工实现的角度，这款零件的结构完全适配三轴数控铣床的加工工艺，不需要五轴设备就能完成全部特征加工，粗加工用φ6的平刀开粗去除大部分余量，半精加工用φ3的球刀加工凹腔和字符的曲面部分，精加工用φ1的平刀清根处理字符的边角位置，整个加工流程的刀具路径没有干涉区域，装夹一次就能完成全部工序，加工效率比传统的蚀刻标识牌提升40%左右，而且加工出来的标识是和零件本体一体的，不会出现蚀刻标识磨损后脱落的问题。

　　在实际使用场景里，这类标识件除了用在生产车间的设备上，也可以适配工业控制柜、电源变压器的外壳标识位置，因为整体结构采用硬质工程塑料或者铝合金加工都能实现，根据使用环境的不同选择对应材料，在有防腐蚀需求的场景可以选用PVC材质加工，在有耐高温需求的场景可以选用6061铝合金加工，结构本身不需要做调整就能适配不同材料的加工要求。设计时特意把凸字标识的顶部做了0.1mm的平面度处理，后期如果需要给字符上色，只需要用滚轮在表面滚涂对应颜色的油漆，不需要做遮蔽处理，凹腔的下沉结构会自然挡住多余的油漆，上色效率比平面丝印高很多，而且油漆附着在凸台表面，附着力比丝印更强，长期摩擦也不会掉色。零件的边框四个角做了R1的圆角，对应安装凹槽的四个角也做同样尺寸的圆角，安装时可以快速定位，不会出现方向装反的问题，同时圆角结构也能减少安装时应力集中，避免硬压入凹槽时边框出现开裂的情况。
