ARMADAS模块化星球营地管道系统结构

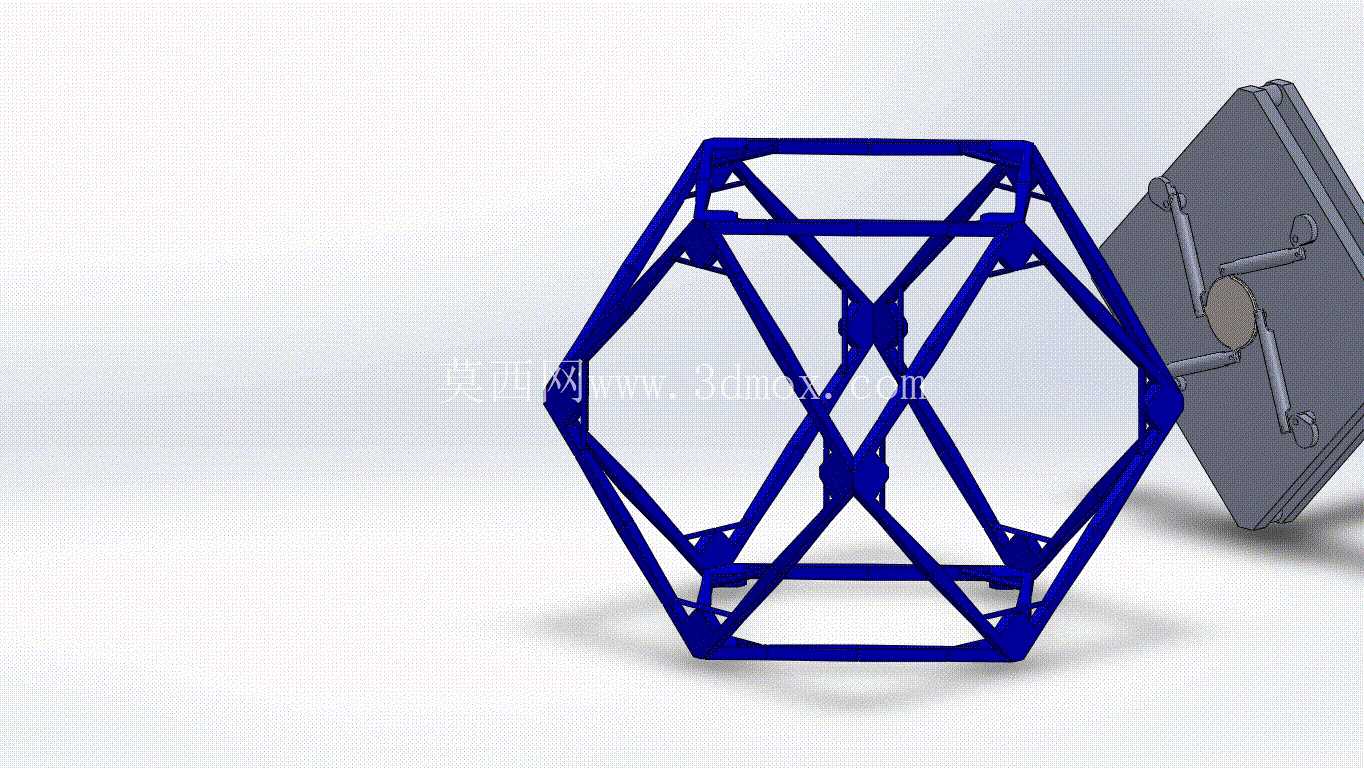

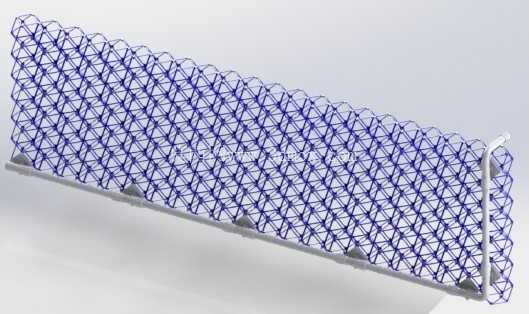

这套管线结构的设计出发点，是解决地外天体表面营地建设中，管线布设依赖大型作业设备、组装效率低、极端温差下连接可靠性不足的实际工程痛点。从结构设计逻辑来看，整个系统采用轻量化的晶格化支撑骨架作为主体承载结构，骨架单元采用菱形交错的编织式构型，相比传统实心管道支架，在同等轴向承载能力下，整体重量可降低60%以上，完全适配地外运输场景下的载荷重量限制，单段骨架单元可折叠收纳，运输时的体积占用仅为展开状态的1/8，能够最大化利用运载器的舱内空间。

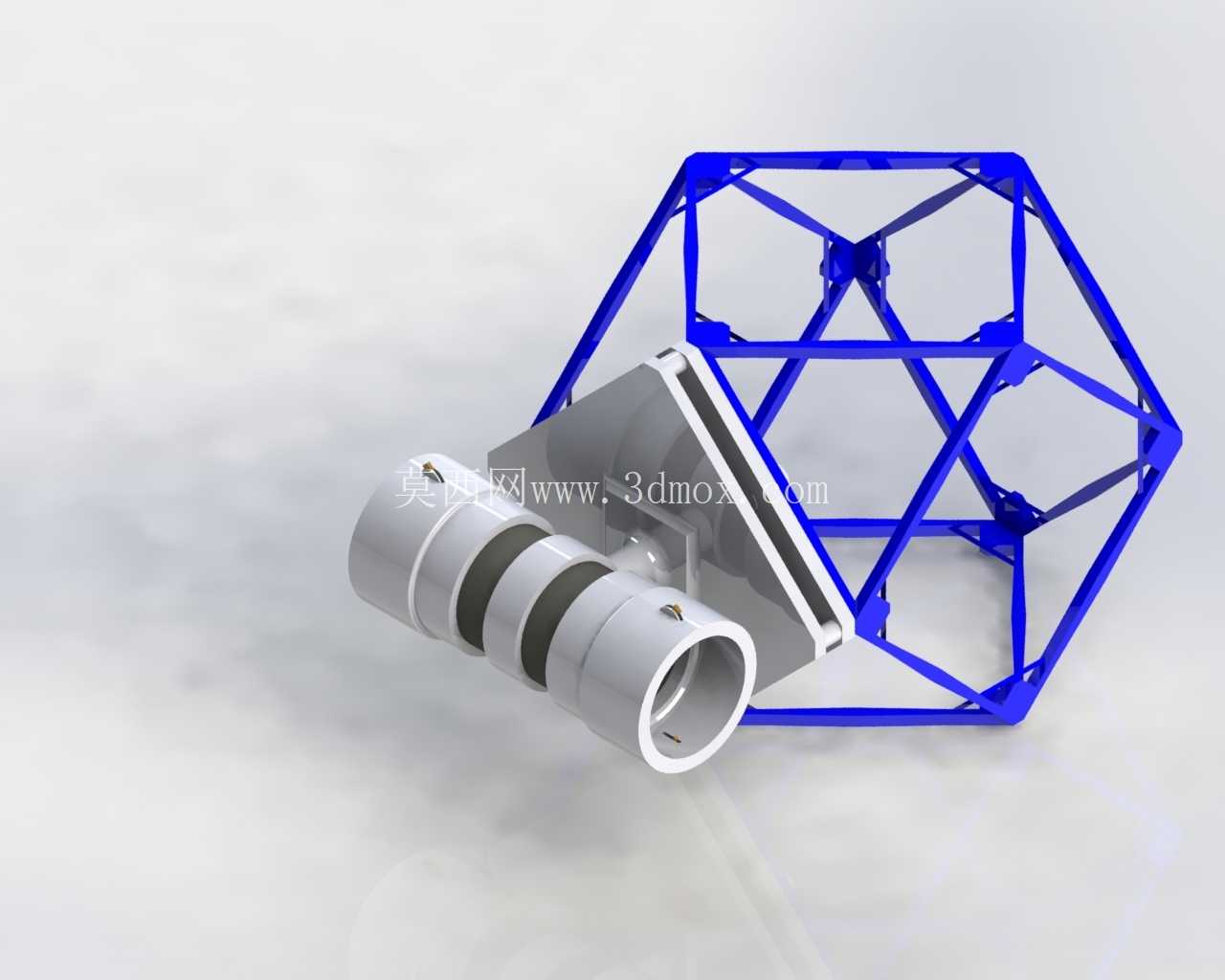

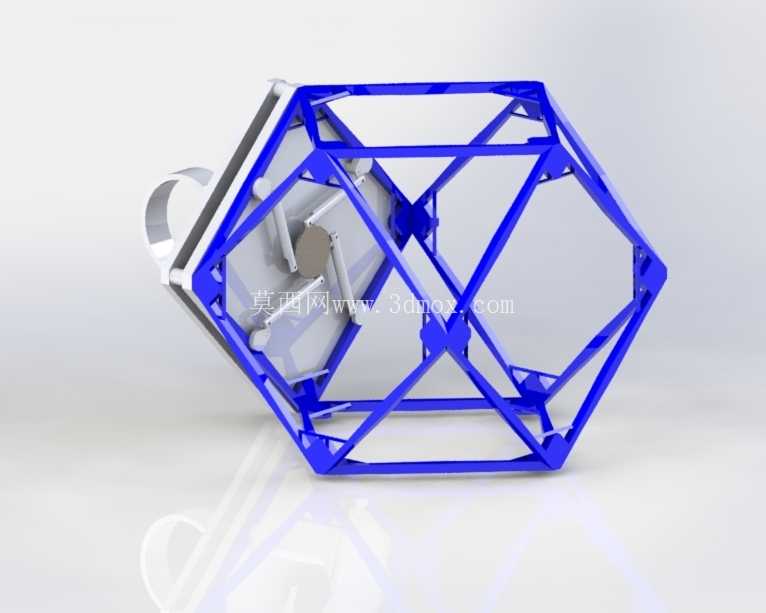

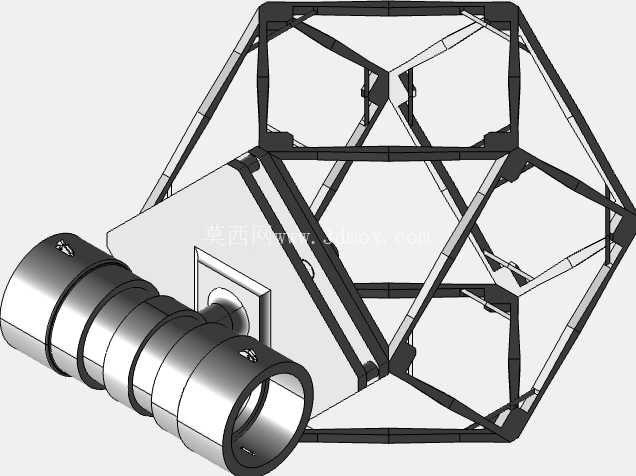

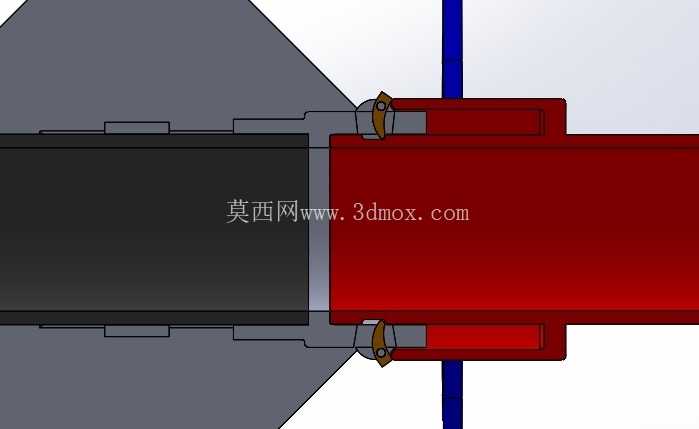

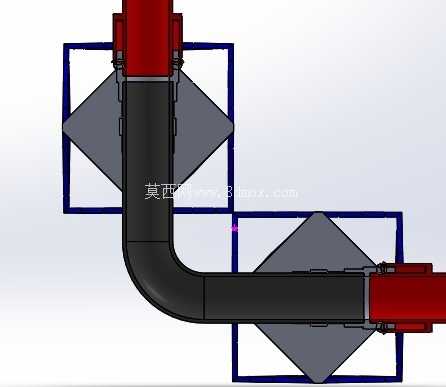

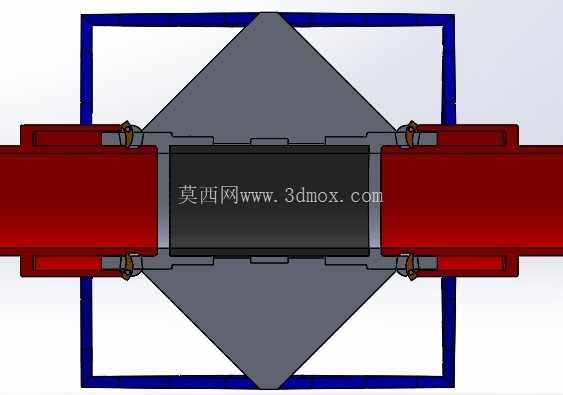

在连接结构的设计上，整套系统做了两层功能拆分：第一层是管道与晶格支撑体之间的固定结构，采用凸轮驱动的锁紧支架，不需要额外的紧固件或者专用工装，只需要将管道卡入支架定位槽后，转动凸轮压块即可完成锁紧，凸轮型线经过反复迭代，锁紧后能够提供足够的正压力，即使在-180℃到120℃的极端温差范围内，材料形变带来的预紧力损失也能控制在15%以内，不会出现管道松脱移位的问题。第二层是管段之间的快速对接结构，采用自导向的插装式锁紧设计，对接端带有15°的导入锥面，即使存在±3mm的对接位置偏差，也能顺利完成插装，插装到位后内部的弹性卡爪会自动卡入对接槽完成锁止，不需要额外操作即可实现密封与机械连接的双重固定，拆卸时只需要按压外侧的解锁套即可完成分离，整个对接和拆卸过程都可以通过通用作业机器人的末端执行器完成，不需要配置专用的作业工具。

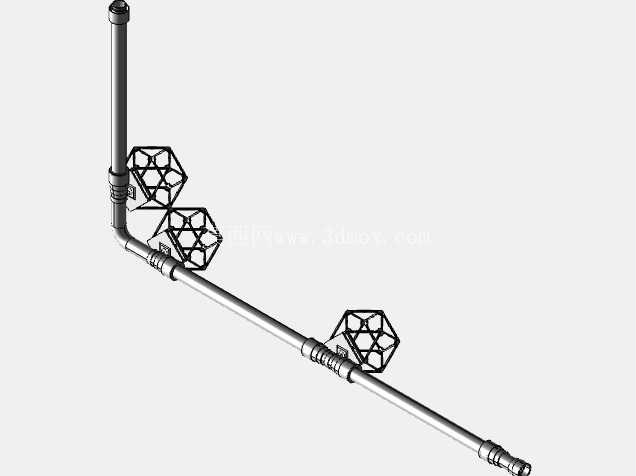

从安装边界来看，单段标准管段的长度设置为1200mm，适配常规作业机器人的作业半径范围，晶格支撑体的宽度为200mm，高度为150mm，管道的通径为50mm，能够满足营地内流体输送、线缆布设的通用需求，支撑体底部带有可调节的支撑脚，调节行程为±20mm，可以适应天体表面不平整的布设地形，不需要额外做地基平整处理，支撑脚的底部采用大接触面积的盘式结构，在低重力环境下也能提供足够的支撑稳定性，不会因为管线内部的流体脉动或者外部外力触碰出现侧翻移位。

在实际应用场景中，这套系统不仅可以用于地外星球营地的管线布设，同样可以适配地球上极端环境下的应急管线搭建，比如极地科考站的临时管线布设、灾后应急救援的流体输送管线快速搭建、高海拔无人区的作业站点管线铺设等场景，相比传统的法兰连接、焊接式管线，这套系统的组装效率可以提升8倍以上，不需要专业的管线安装人员，普通作业人员经过简单培训即可完成布设，而且所有部件都可以重复拆卸复用，不会产生一次性的耗材浪费。

结构的材料选型上，晶格支撑体采用高强度的工程聚合物材质，既具备足够的结构强度，又有良好的耐温变性能和抗辐射性能，不会因为长期暴露在强辐射环境下出现材料脆化的问题，管道本体采用多层复合结构，内层为低流体阻力的光滑材质，中间层为纤维增强的承压层，外层为耐磨损、耐辐照的防护层，能够承受1.6MPa的工作压力，满足常规流体输送的压力要求。整个系统的模块化设计还支持功能扩展，在晶格支撑体上预留了标准化的安装接口，可以根据实际需求加装传感器、固定卡扣、分支接头等附件，不需要对原有结构做打孔、焊接等二次加工，就可以实现管线功能的快速拓展，比如在管线上加装温度、压力传感器来监测输送介质的状态，或者加装线缆卡扣来同步布设供电、通讯线缆，实现多通路的集成布设。

从结构建模的细节来看，整个模型完整还原了晶格支撑体的交错编织结构、凸轮锁紧支架的运动副结构、快速连接管道的对接锁止结构，所有配合面的尺寸公差都按照实际工程应用的装配要求做了预留，锁紧机构的运动行程、凸轮的锁紧角度、卡爪的弹性变形量都经过运动仿真验证，不存在结构干涉或者锁止失效的问题，支撑脚的调节结构也做了详细的建模，能够直观展示高度调节的工作原理，对于从事模块化管线设计、极端环境设备设计、地外营地设施设计的结构工程师来说，这套模型可以作为方案设计阶段的参考构型，也可以直接用于结构原理的验证与展示。
