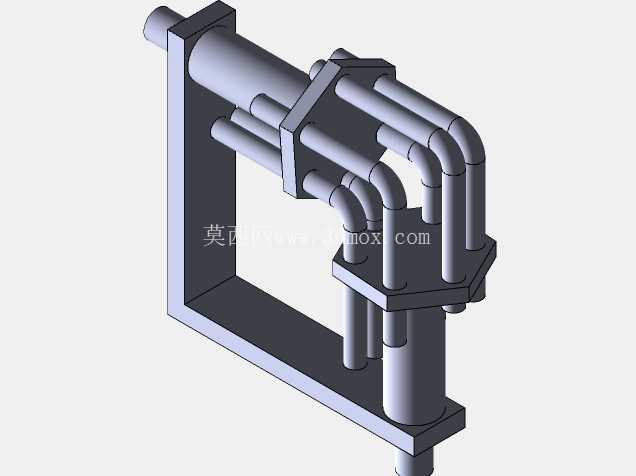

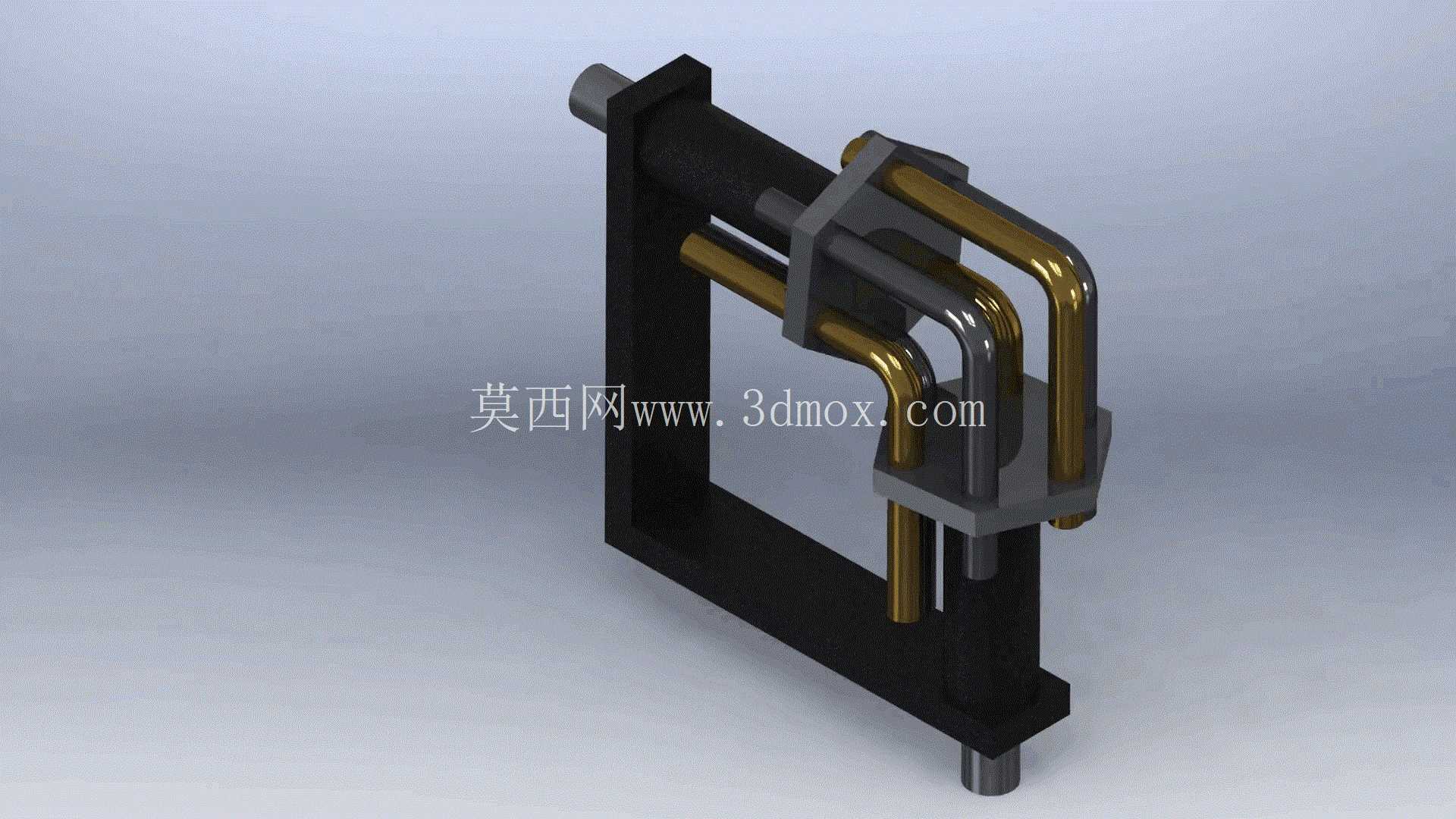

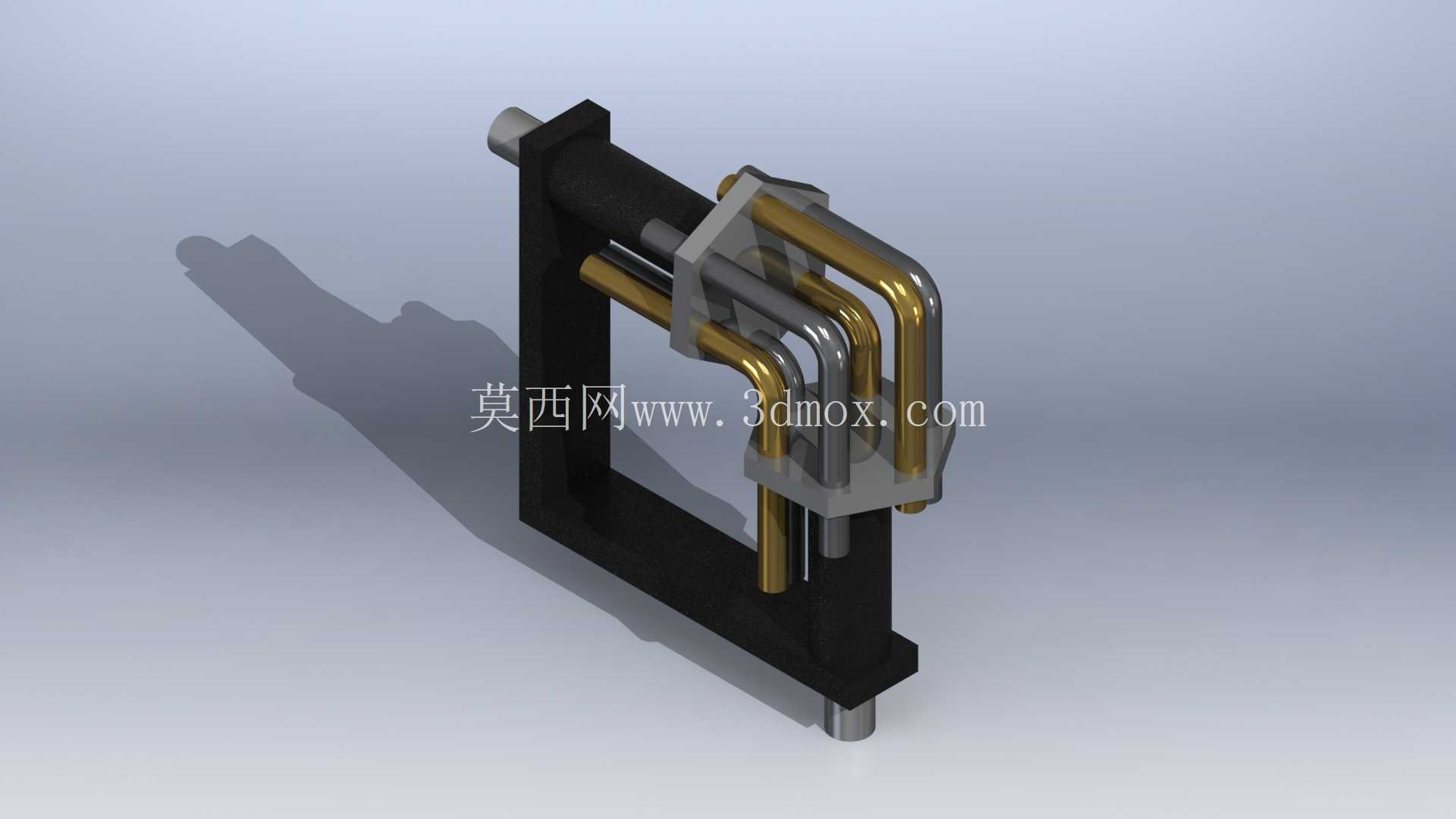

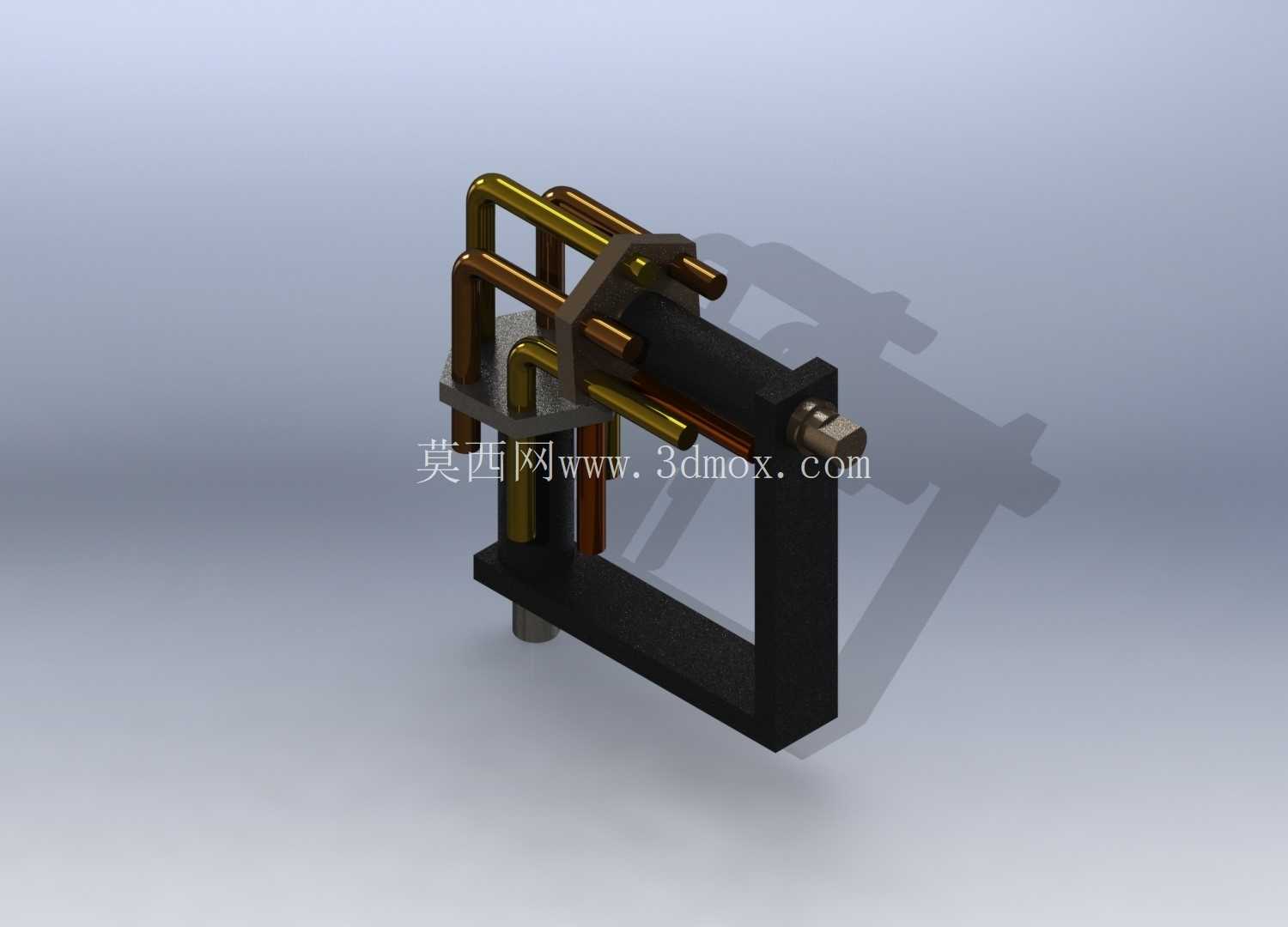

霍布森关节空间传动连接结构

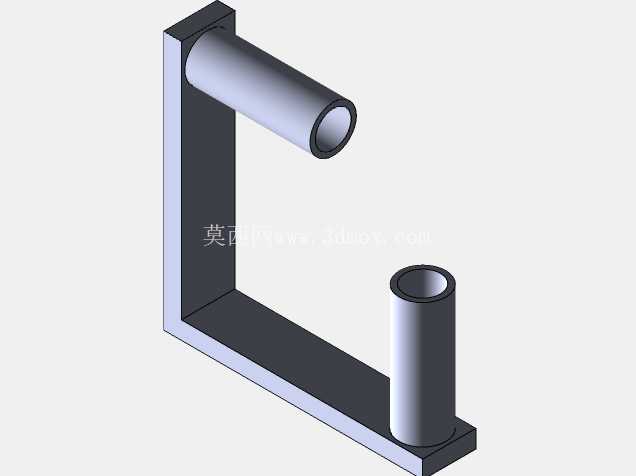

　　在多自由度空间传动系统的设计场景中，这类霍布森关节结构常被用于需要实现非同轴、变角度动力传递的工位，区别于常规万向节的传动特性，该结构可在特定偏角范围内保持稳定的扭矩输出，同时规避传统万向节传动过程中存在的转速波动问题，适配对传动平顺性有较高要求的精密机械链路。从实际安装边界来看，该结构采用框架式基座作为承载主体，基座预留的同轴安装孔可直接与设备侧的固定支架通过销轴配合，无需额外设计转接法兰，基座的框架内空尺寸刚好容纳多组平行布置的传动杆组，传动杆与基座之间通过滑动衬套配合，既保证杆组可沿轴向做往复滑移，又能限制径向的窜动余量，避免传动过程中出现卡滞。

　　设计阶段优先考虑了传动链路的自由度解耦需求，三组呈空间角度布置的传动弯管分别对应不同方向的运动输入，弯管与中部连接块之间采用铰接配合，每个铰接点的配合间隙控制在0.02mm以内，既保证运动过程中无虚位，又不会因过盈配合导致转动阻力过大。中部的连接块作为动力汇流的核心构件，其表面的铰接孔位置经过运动学仿真校核，确保在关节摆动至最大偏角30度的工况下，各传动杆之间不会出现运动干涉，同时传动效率可保持在92%以上。

　　这类关节结构常被应用在多轴机械手的末端执行器连接部位、精密检测设备的姿态调整机构中，也可作为教学演示机构用于空间传动原理的展示，相较于传统的球铰连接结构，该霍布森关节可传递更大的轴向扭矩，同时具备更明确的运动约束，不会出现球铰结构常见的过自由度摆动问题。从结构细节来看，外露的传动杆采用硬质合金材质制作，表面做镀硬铬处理，耐磨性能可满足长期往复滑动的使用需求，基座部分采用铸铁材质一体铣削成型，整体刚性足以承受传动过程中的侧向载荷，安装时仅需将基座底部的定位凸台卡入设备安装面的定位槽内，再通过两侧的锁紧螺栓完成固定，整个安装过程无需复杂的调校步骤，后期维护时仅需定期向衬套部位加注润滑脂即可保证运行顺畅。

　　在实际选型过程中，需要注意该关节的输入输出端同轴度偏差不能超过1mm，否则会导致传动杆受力不均，加速衬套的磨损，同时其额定传动扭矩为15N·m，不可超负载使用，避免传动弯管出现塑性变形。结构设计上没有采用冗余的装饰性构件，所有外露部件均承担实际的传动或承载功能，各部件的倒角处理均为装配避让需求，没有多余的工艺特征，整体装配完成后整体轮廓尺寸紧凑，可在狭小的设备安装空间内完成布置，不会占用过多的设备内部空间。
