手用钢锯拆解式结构三维设计

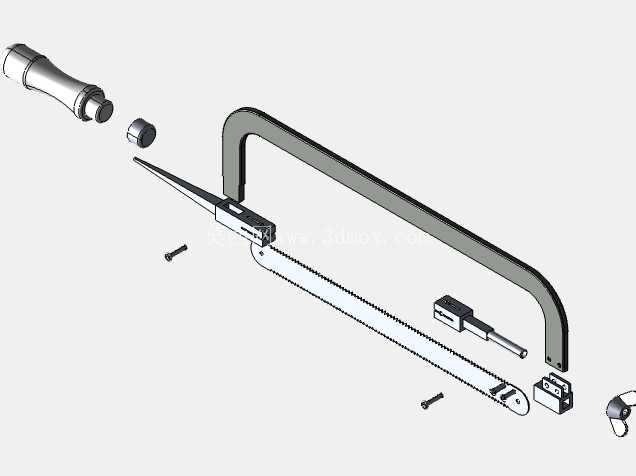

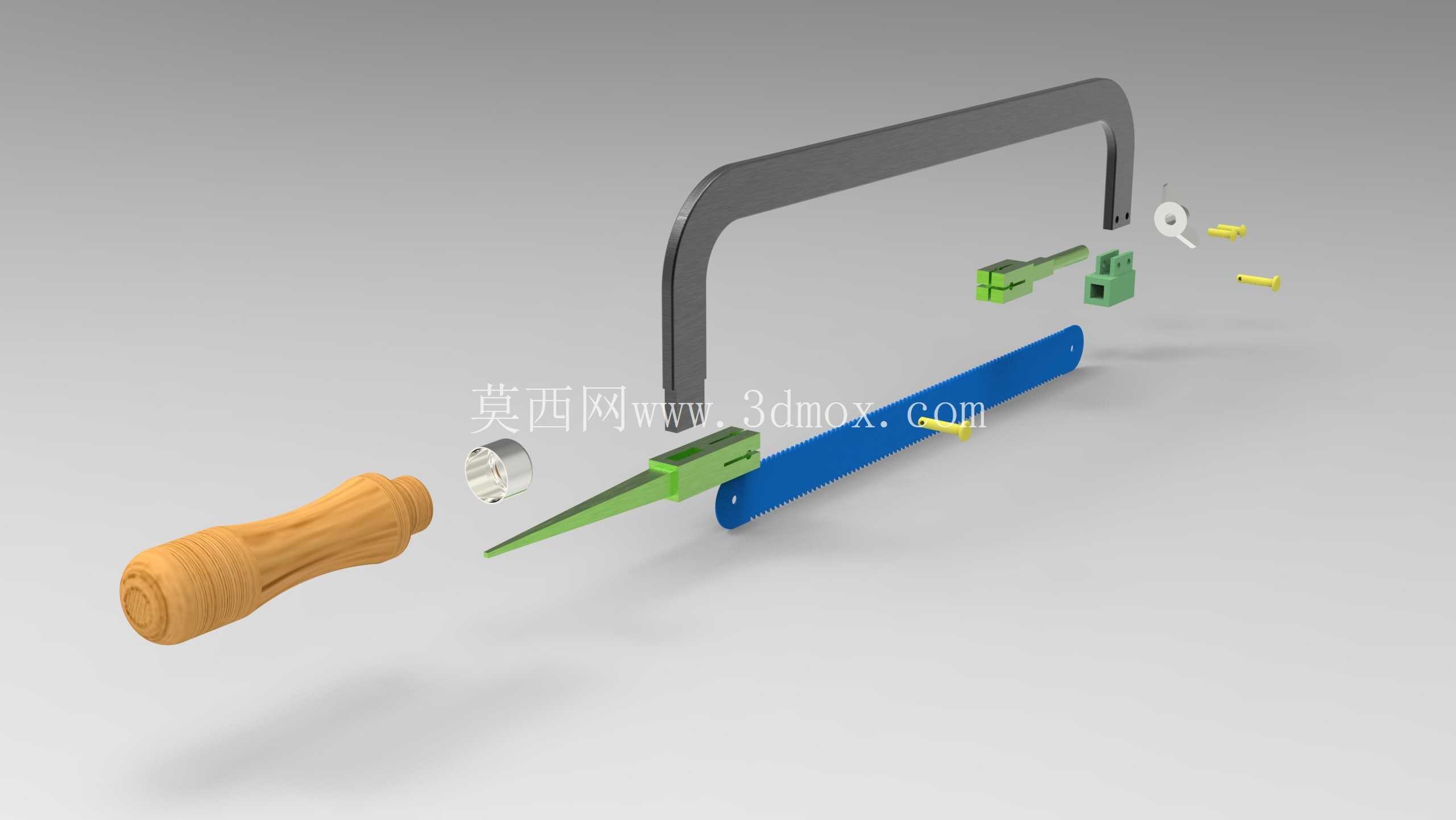

这套手用钢锯的三维结构，完整还原了钳工日常作业场景下的手动锯切工具形态，采用全拆解式的结构建模逻辑，把锯弓、锯条张紧组件、木质握柄、定位销、紧固螺钉这些独立零件全部做了拆分呈现，方便结构设计人员清晰观察每个部件的装配关系与配合公差。从实际应用场景来看，这类手锯是机加工车间、设备维修现场、五金装配工位最常用的手动切割工具，主要用于小尺寸金属型材、塑料件、薄壁管材的下料切割，也可用于设备检修时的现场裁切作业，不需要外接动力源，单人即可操作，适配狭窄空间内的临时切割需求。

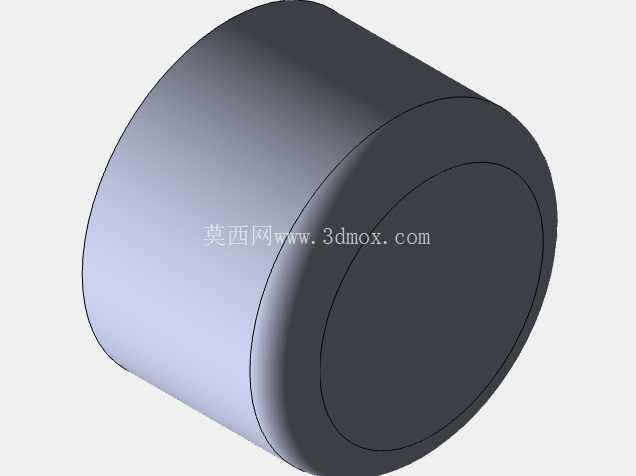

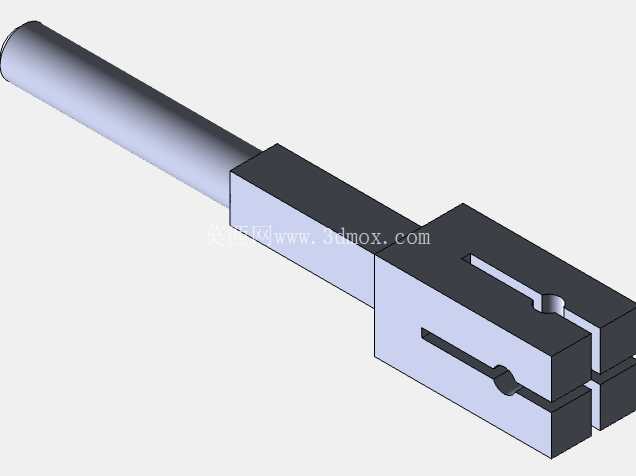

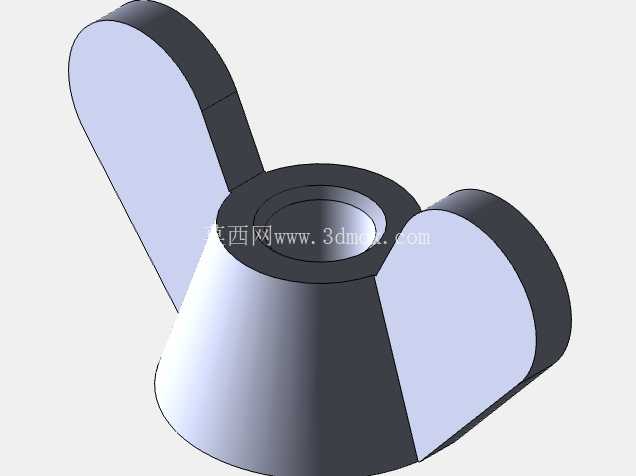

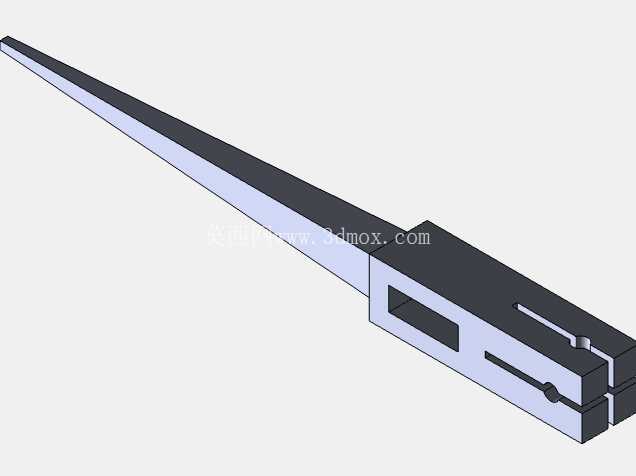

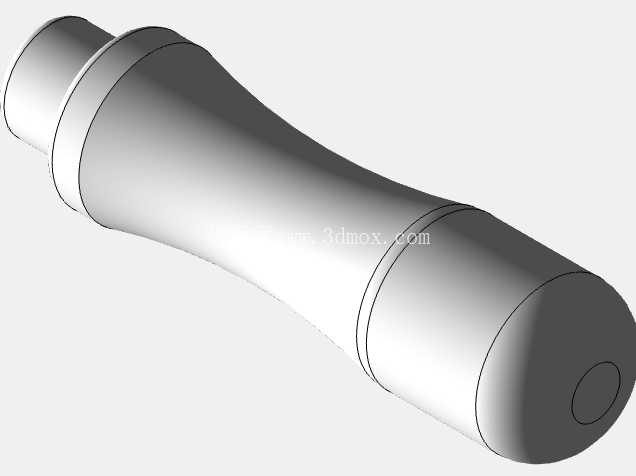

从功能特性上看，模型还原的钢锯结构采用弓形锯架设计，主体锯梁为冷轧钢弯折成型的U型结构，两端预留锯条安装定位槽，其中一端设置可调节的张紧机构，通过旋转翼型螺母即可调整锯条的张紧度，保证锯切过程中锯条不会出现松脱、跑偏的问题；握柄部分采用符合人体工学的木质回转体造型，表面做了防滑的圆弧凹槽设计，握持时贴合手掌轮廓，长时间施力作业也能减少手部硌压感，握柄与锯梁的连接位置设置了金属衬套，避免木质握柄在反复受力时出现开裂、松动的问题。

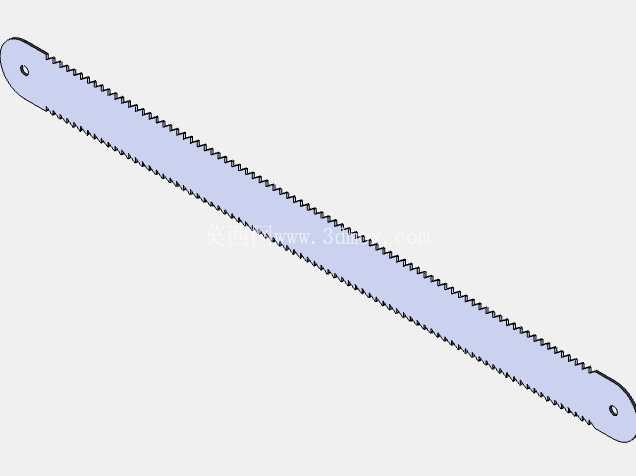

设计思路上，这套模型优先考虑了手动工具的易维护性，所有连接部件都采用标准紧固件装配，没有焊接固定的不可拆结构，当锯条出现磨损、崩齿时，只需要松开张紧螺母即可快速更换锯条，不需要额外的专用工具；锯梁的蓝色涂装部分做了防锈处理的结构预留，表面的涂层厚度在建模时也做了对应尺寸补偿，保证装配后各部件的配合间隙符合手动工具的行业标准。从安装边界尺寸来看，整锯装配完成后的总长度适配常规12英寸标准手用锯条，锯弓的有效切割深度控制在100mm左右，既保证了足够的切割行程，也不会因为锯梁过长导致整体刚性下降，握柄的最大直径控制在35mm，适配绝大多数成年人的握持尺寸，张紧机构的调节行程预留了15mm的余量，可兼容不同长度公差的标准锯条安装。

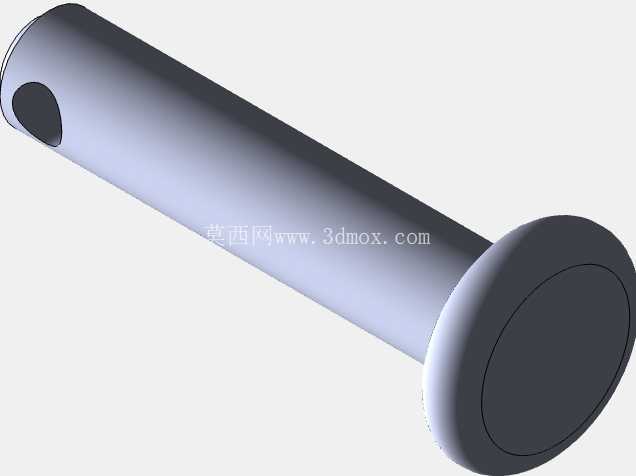

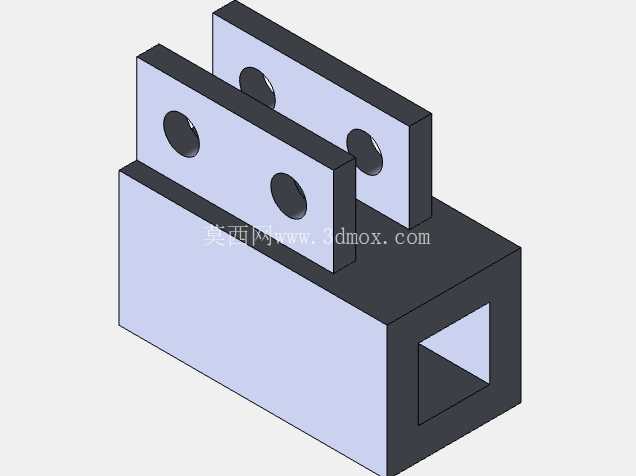

在细节结构上，锯条的安装定位销做了防脱设计，销钉端部设置了限位凸台，即使张紧螺母出现轻微松动，锯条也不会从定位槽中滑出引发安全隐患；握柄前端的金属防护套结构，能够在锯切作业时阻挡飞溅的切屑直接接触木质握柄，延长握柄的使用寿命；所有零件的棱角位置都做了R1-R2的圆角处理，避免装配和使用过程中出现锐边割手的问题。这套拆解式的三维模型，能够为手动工具的结构优化、教学演示、装配工艺编制提供直观的三维参考，设计人员可以直接基于这个模型调整锯梁的截面尺寸、张紧机构的传动比，或是更换不同材质的握柄结构，来适配不同作业场景下的使用需求，比如针对重型切割场景可以加大锯梁的截面厚度提升刚性，针对便携场景可以采用折叠式锯梁结构缩小收纳尺寸。
