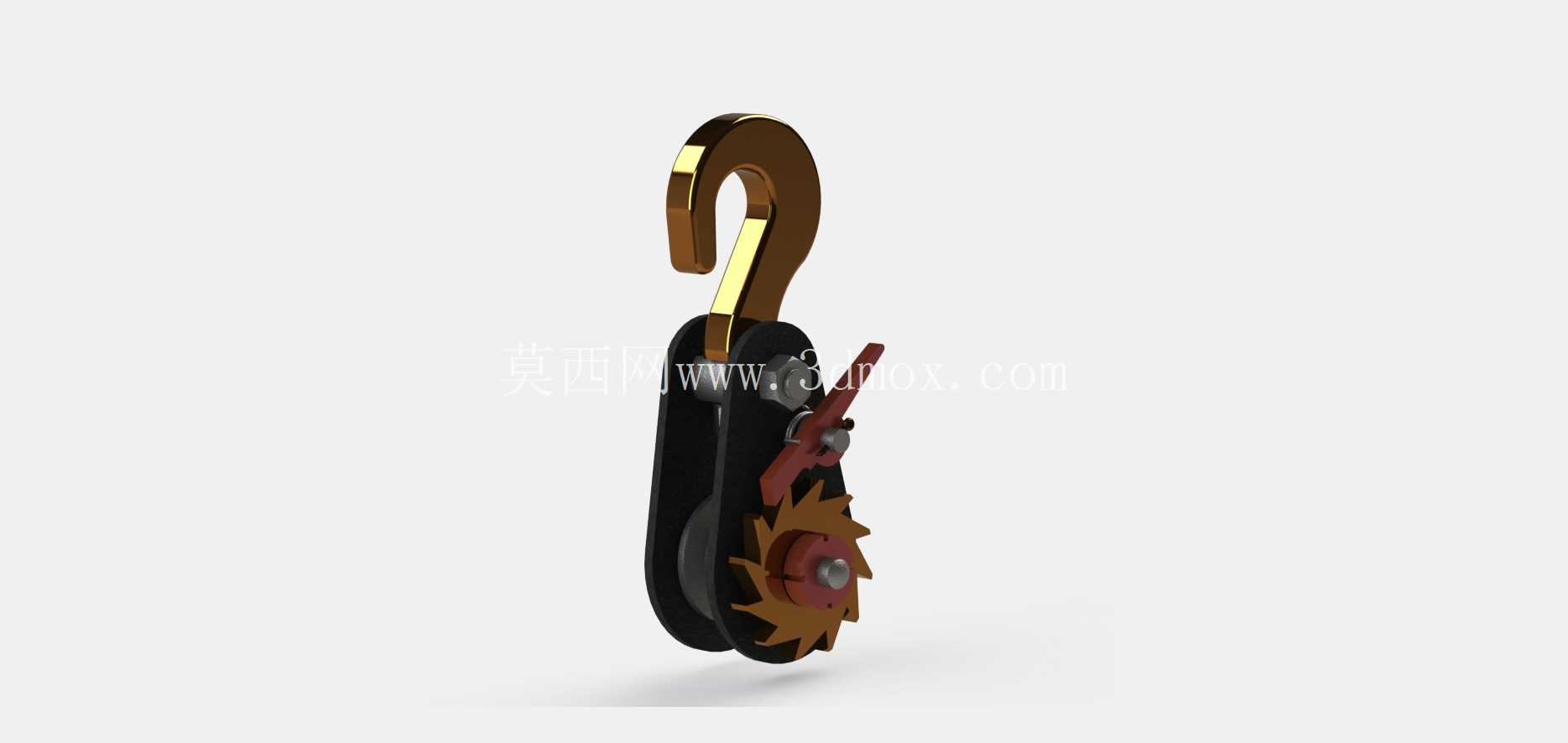

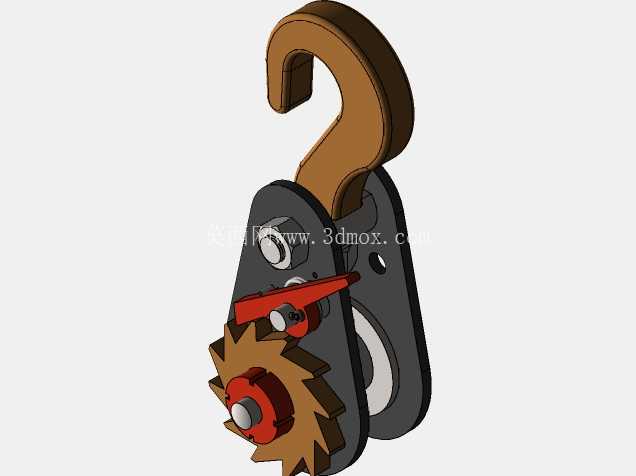

带棘轮止退结构的起重吊钩滑轮组件

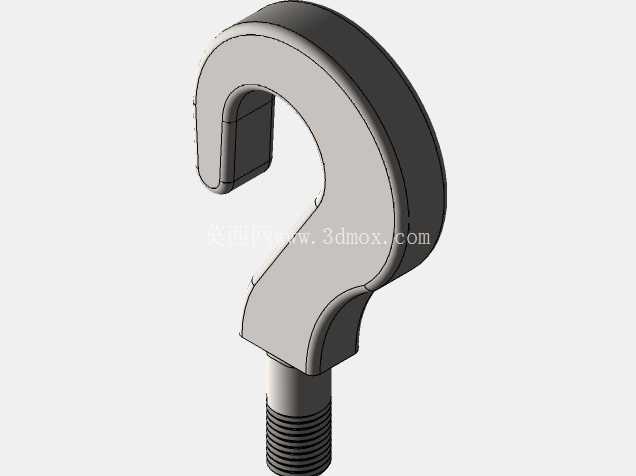

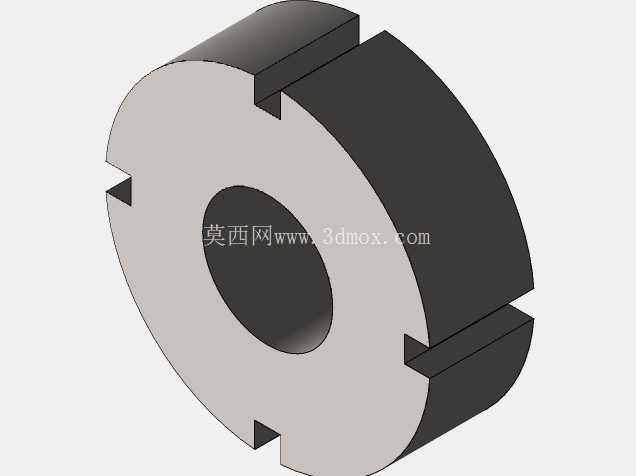

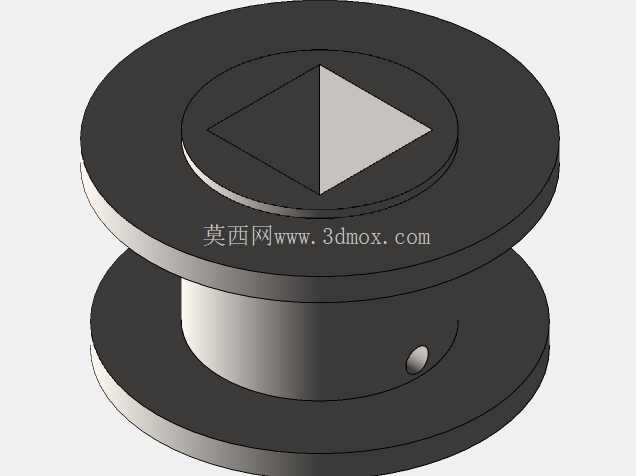

　　在车间小件物料转运、户外轻型设备吊装、影视道具搭建、教学实训演示等场景中，这类集成了滑轮与棘轮止退结构的吊钩组件，是替代传统无锁止吊钩的实用方案。区别于普通固定式起重吊钩，该组件将滑轮组与吊钩本体做了集成化设计，吊钩部分采用高承重合金结构，钩身做了加宽加厚处理，钩尖位置预留了防脱挡片的安装轴孔，可配套加装弹簧式防脱舌片，避免吊装过程中吊索从钩口滑脱。滑轮部分采用双侧夹板式结构，两块平行的金属夹板通过销轴固定，中间夹持带轴承的尼龙或金属滑轮，滑轮槽型适配直径6-12mm的钢丝绳或尼龙吊装带，绳索穿过滑轮后可改变受力方向，配合手拉葫芦或小型卷扬机使用时，能有效降低牵引端的拉力，提升小吨位吊装作业的操作便捷性。

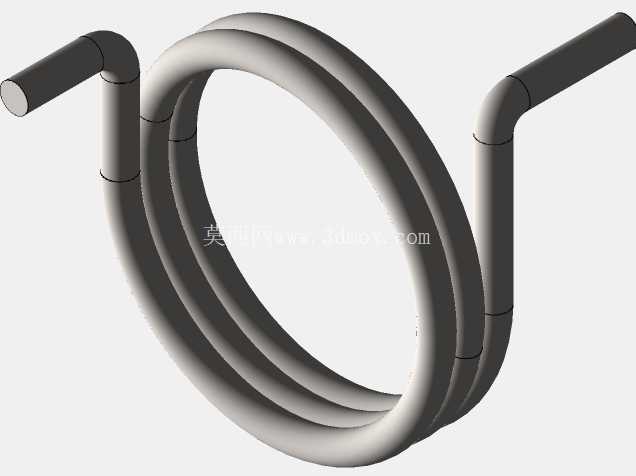

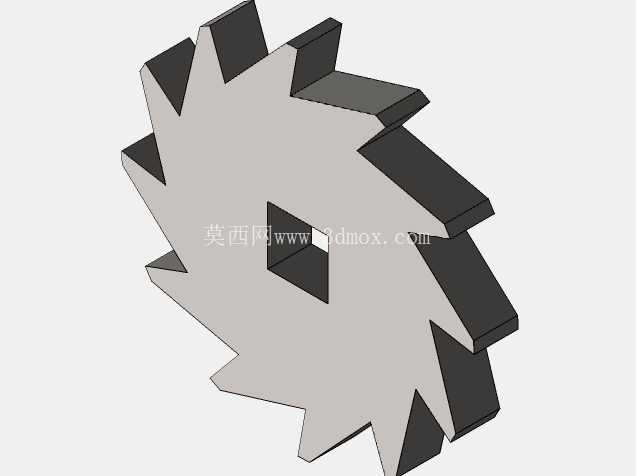

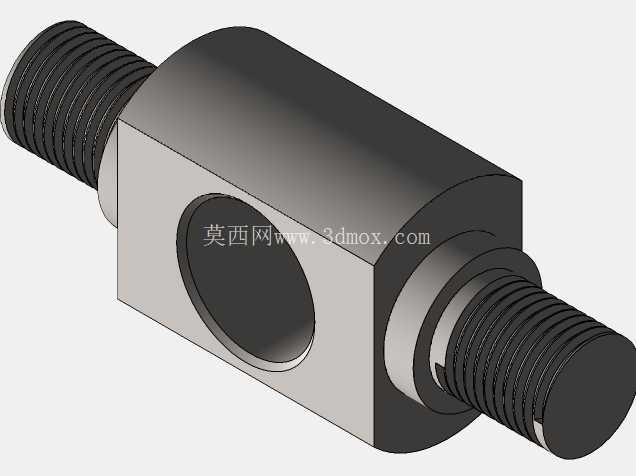

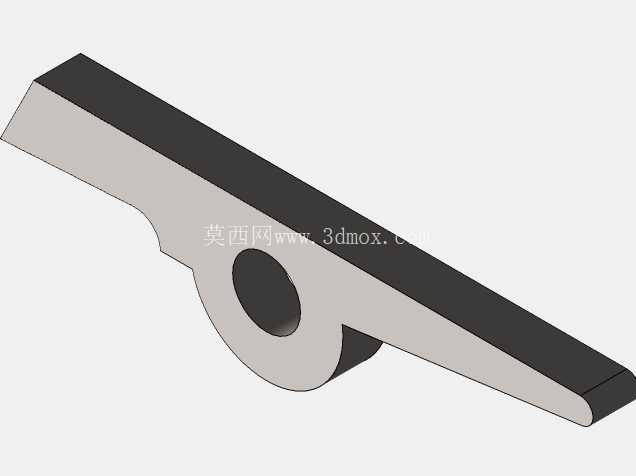

　　棘轮止退结构是该组件的核心功能设计，棘轮齿盘与滑轮同轴固定，配套的棘爪通过扭簧压紧在棘轮齿面上，当绳索带动滑轮向起吊方向转动时，棘爪会顺着棘轮齿面滑过，不会阻碍滑轮正常转动；一旦出现牵引端拉力消失、绳索反向滑动的情况，棘爪会立刻卡入棘轮齿槽，锁死滑轮的转动方向，避免吊物下坠引发安全事故，这个结构在无动力辅助的手动吊装场景中，能大幅提升作业安全系数，不需要额外加装止退锁具。从设计细节来看，吊钩与滑轮夹板的连接采用了可转动的铰接结构，吊钩可绕连接销轴360度水平转动，吊装时能自动适配吊物的重心角度，避免吊索出现拧扭打结的情况。

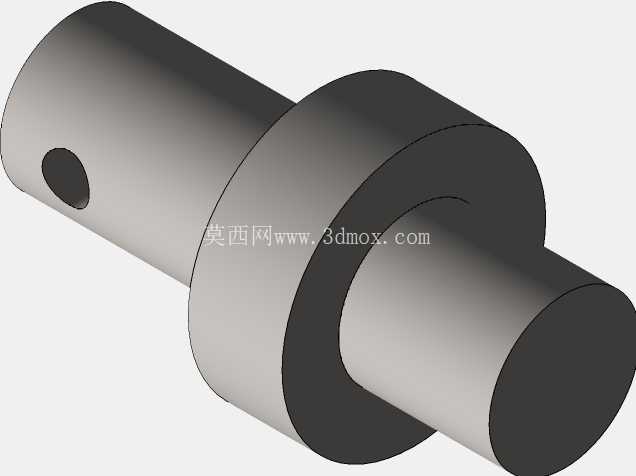

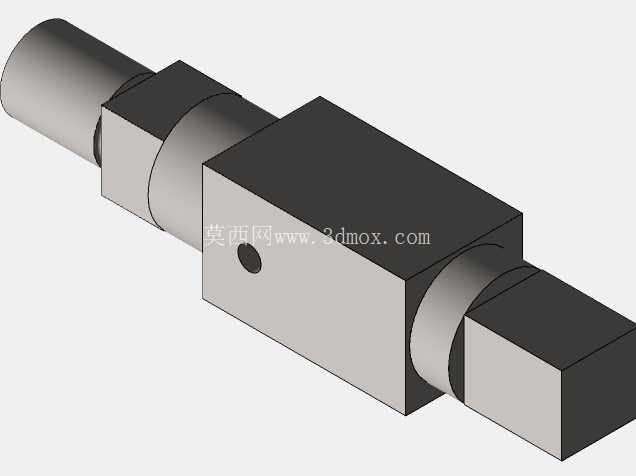

　　棘爪的操作拨杆做了加长处理，表面做了防滑滚花，需要下放吊物时，只需向上扳动拨杆即可让棘爪脱离棘轮齿槽，滑轮即可双向转动，操作时不需要将手伸入夹板缝隙，避免夹手风险。从安装边界来看，该组件整体结构紧凑，总高度控制在200mm以内，最大宽度不超过80mm，吊钩开口尺寸适配常规的卸扣、吊环连接尺寸，不需要额外制作过渡连接件即可直接接入现有吊装系统。滑轮的销轴两端做了防脱卡簧槽，装配时卡簧嵌入卡槽后可避免销轴在受力时从夹板中脱出，夹板外侧的棘轮齿盘做了发黑防锈处理，可适应户外潮湿、多粉尘的作业环境，不会轻易出现锈蚀卡滞的问题。

　　在教学实训场景中，这类结构简单、功能原理清晰的组件，常被用作机械基础课程的演示教具，可直观展示滑轮省力原理、棘轮机构的单向止退特性，学生可通过拆解装配理解铰接结构、弹簧复位结构的设计思路，相比纯理论讲解更具实操参考价值。在小型维修作业场景中，比如汽修车间的发动机部件吊装、家装场景的空调外机吊装，这类轻型吊钩滑轮组件不需要搭配大型起重设备，单人即可完成操作，止退结构可在牵引过程中随时悬停吊物，方便操作人员调整安装位置，不需要额外的人员辅助固定吊物。设计时充分考虑了受力分布，吊钩的弯曲段做了圆弧过渡，避免应力集中导致的吊钩断裂风险，夹板与吊钩连接的位置做了加厚处理，承受额定载荷时不会出现夹板变形的情况，滑轮的轴承采用免维护的含油轴承，长期使用不需要额外加注润滑脂，降低了日常维护的工作量。棘爪与棘轮的啮合齿面做了倒角处理，啮合过程中不会出现卡滞或齿面崩裂的问题，扭簧的弹力经过调校，既可以保证棘爪始终压紧在棘轮齿面上，又不会因为弹力过大导致棘爪磨损过快。
