AR2机器人关节连接臂结构设计

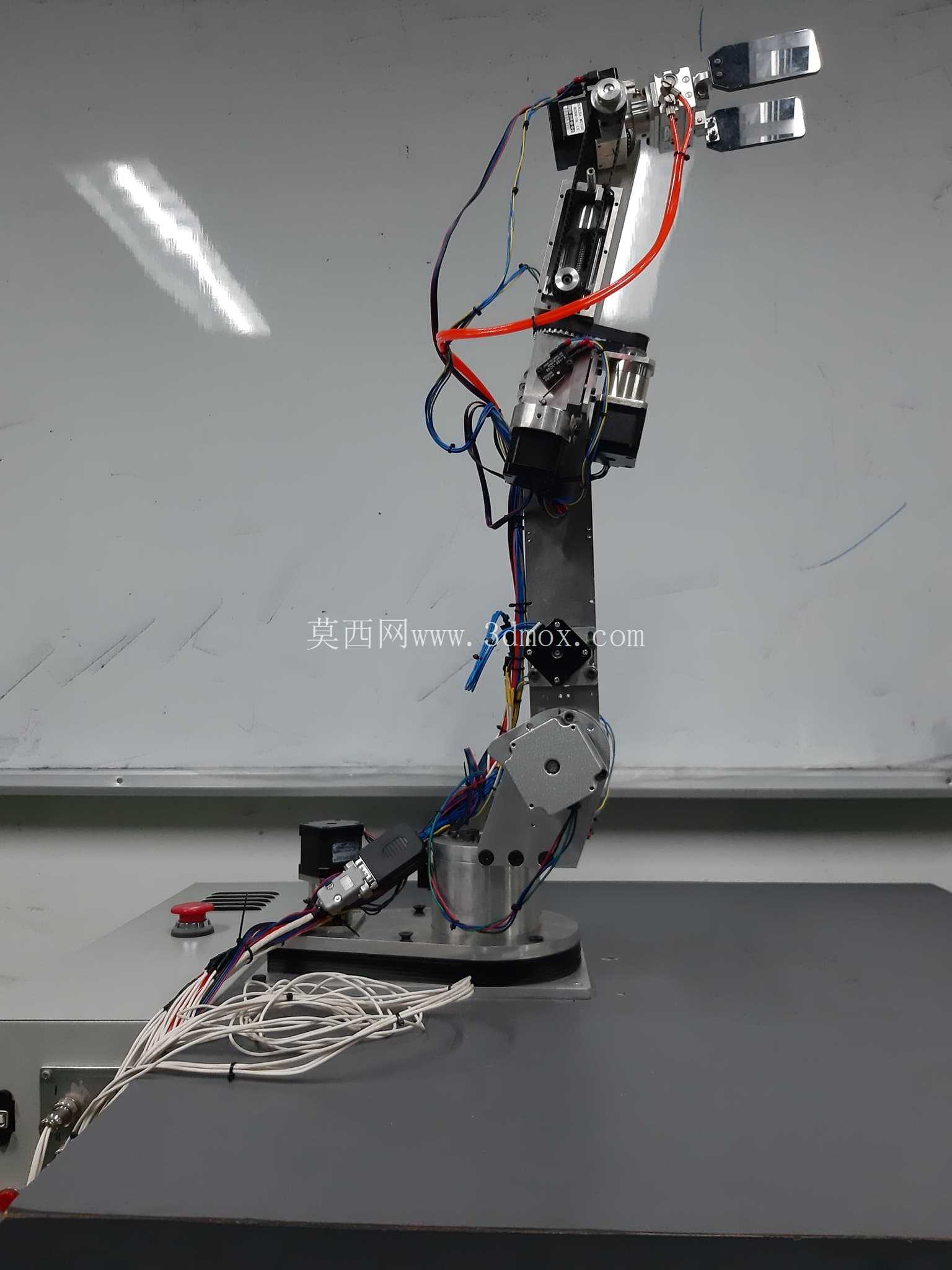

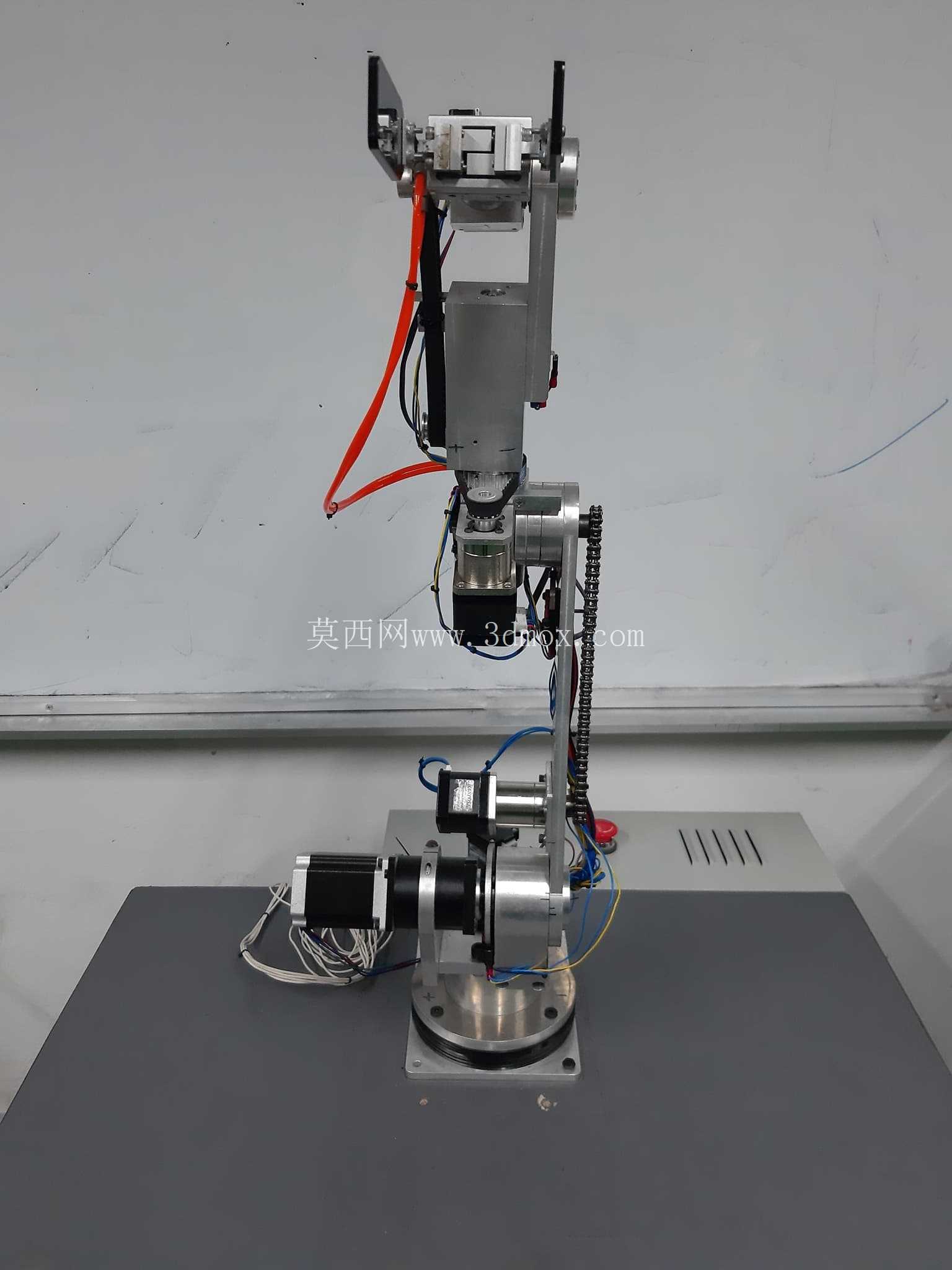

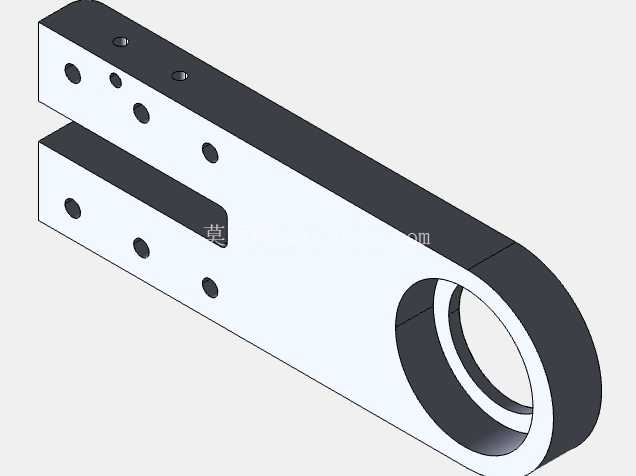

　　该构件作为桌面级六轴AR2机器人的核心连接臂部件，主要承担小臂与末端关节之间的载荷传递、运动限位功能，常见于小型教学实训机器人、桌面级轻载搬运机械手、创客教育开源机械臂平台中，适配1kg以内负载的作业场景，可配合末端执行器完成小件分拣、轨迹演示、教学示教等常规动作。从结构设计逻辑来看，该零件采用分体式夹装铰接结构，一端为开叉式双夹板结构，板面上预留的多组通孔分别用于销轴定位、紧固件锁附、限位销安装，可实现与相邻关节构件的刚性连接，同时预留的微调孔位能够补偿加工装配过程中产生的形位公差，避免铰接处出现卡滞、间隙过大的问题；另一端为整体式圆环铰接座，内嵌轴承安装位，可适配标准深沟球轴承的安装尺寸，保证关节转动过程中的同轴度，降低转动摩擦阻力。

　　在安装边界设计上，开叉端的夹板间距严格匹配相邻关节的连接耳厚度，所有安装孔的孔位公差控制在±0.02mm范围内，保证装配后无偏载应力；圆环端的轴承位内径按照基孔制配合公差设计，可直接压入对应型号的标准轴承，轴承位外侧预留的挡圈槽可安装轴用挡圈，实现轴承的轴向定位，避免转动过程中轴承窜动。零件整体采用等强度设计思路，臂身主体的厚度从铰接端到夹装端逐步过渡，在保证结构刚性的前提下尽可能去除冗余材料，降低运动部件的整体惯量，提升关节响应速度；臂身侧面的沉头孔用于安装走线卡扣，可将关节电机的控制线、电源线内嵌在臂身侧面，避免运动过程中线缆与周边构件发生干涉。

　　从实际应用角度出发，该连接臂的铰接中心距经过反复校核，完全匹配AR2机器人的运动学参数，装配后不会出现运动死点，也不会超出舵机或者伺服电机的转角范围；夹装端的连接孔位采用对称布局，可兼容两种不同规格的相邻关节安装，提升零件的通用适配性。在细节处理上，所有孔位的边缘都做了倒角处理，避免装配时割伤线缆或者划伤操作人员，臂身的棱边做了R1圆角过渡，降低应力集中系数，提升零件的抗疲劳强度，即使在频繁往复转动的工况下，也不会在棱边位置出现应力断裂的问题。

　　该零件的结构设计完全遵循开源机械臂的模块化设计思路，不需要复杂的专用工装即可完成装配，后期维护时仅需拆卸对应位置的紧固件即可完成更换，不需要拆解整个臂体结构，能够大幅降低实训场景下的设备维护成本。
