单轴落脚康复训练辅助机械装置

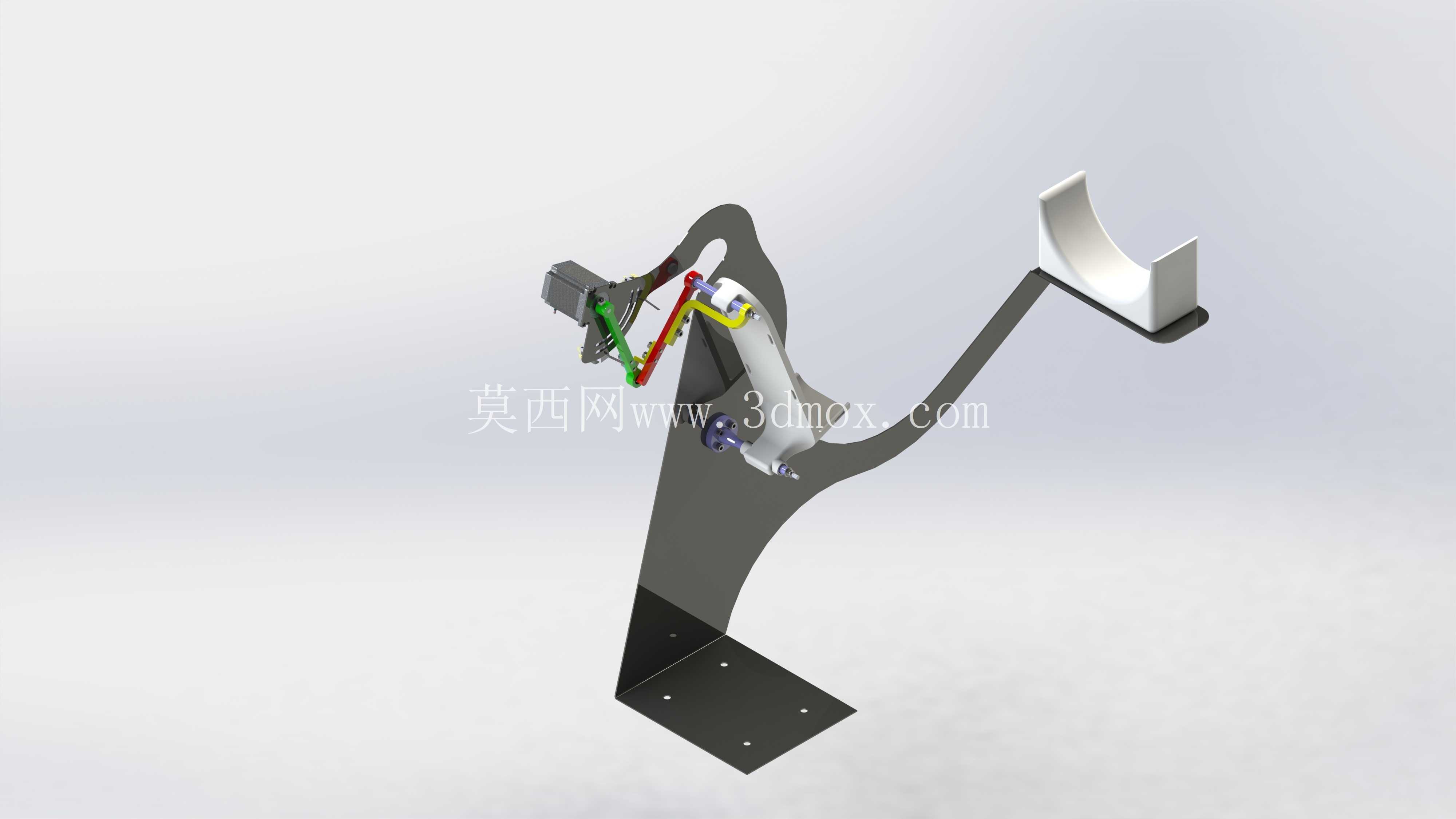

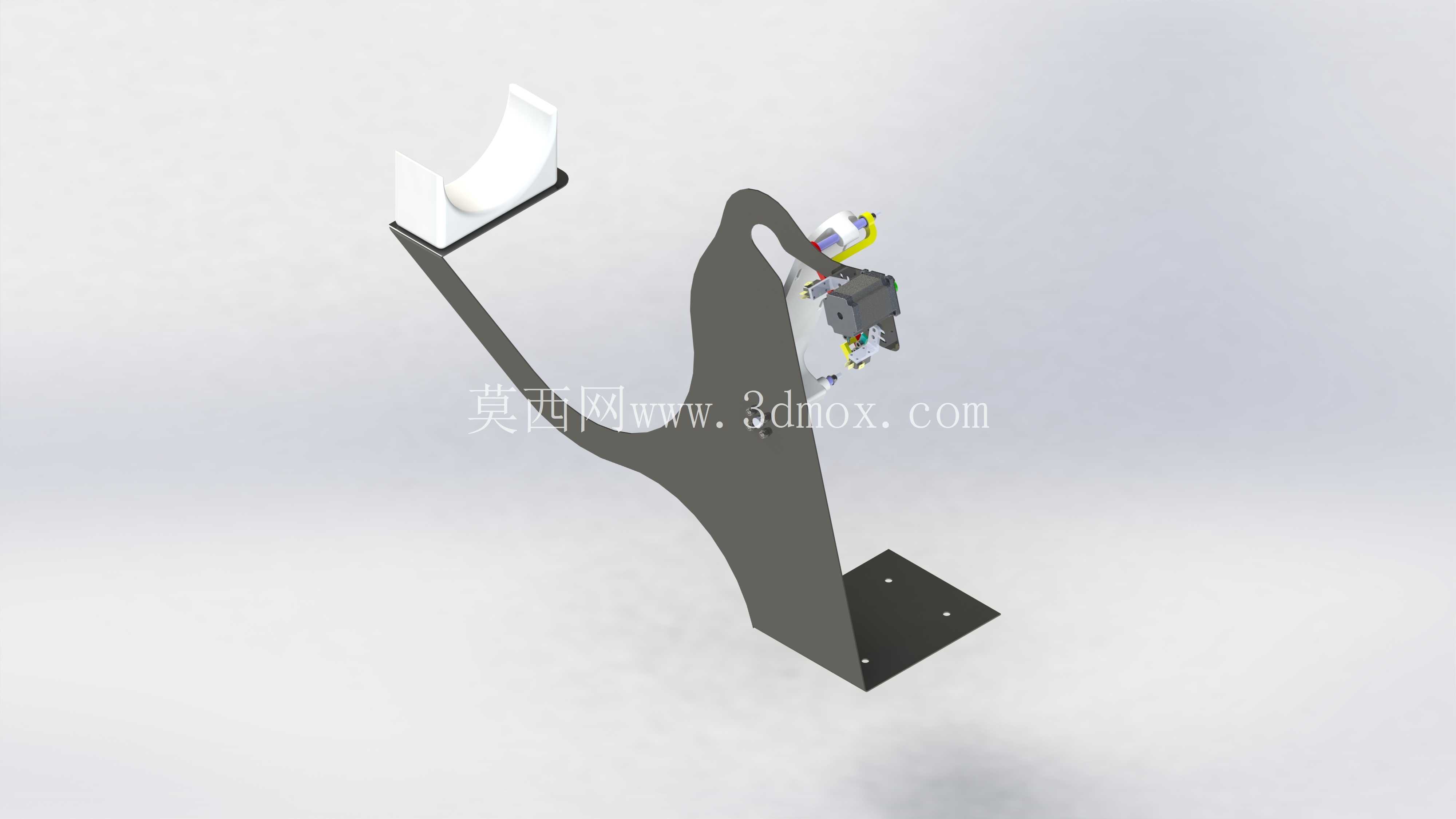

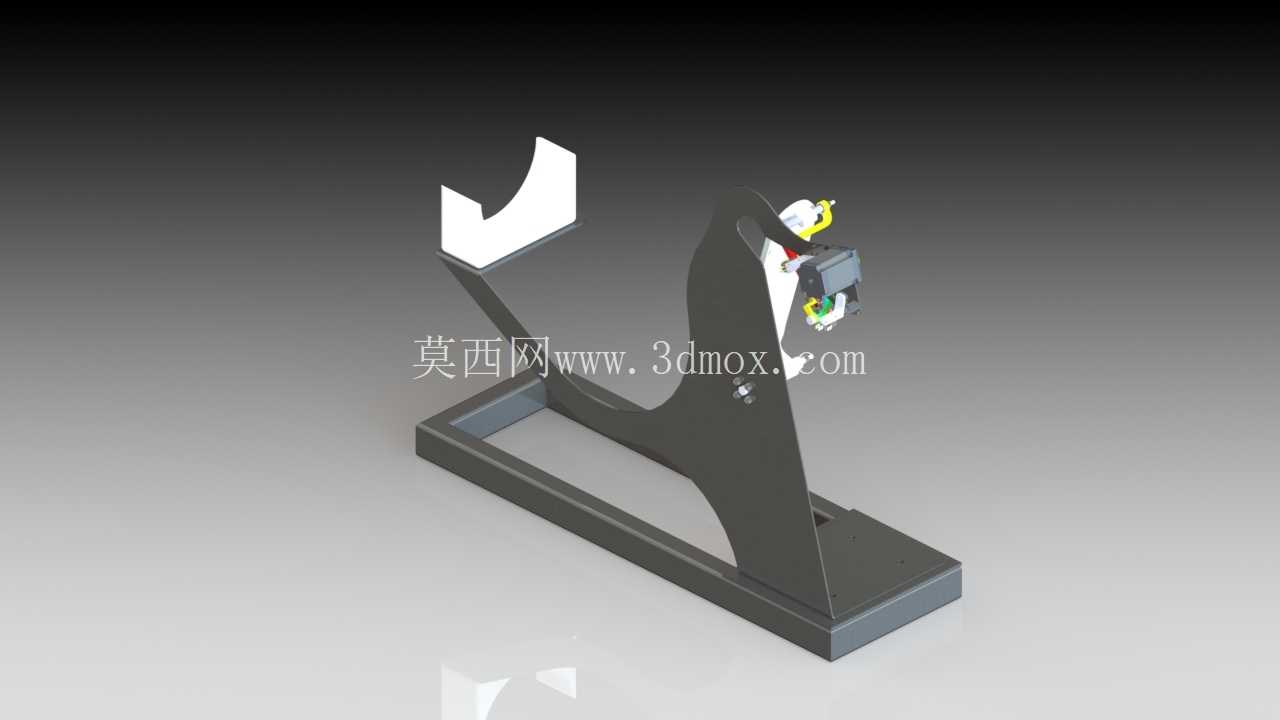

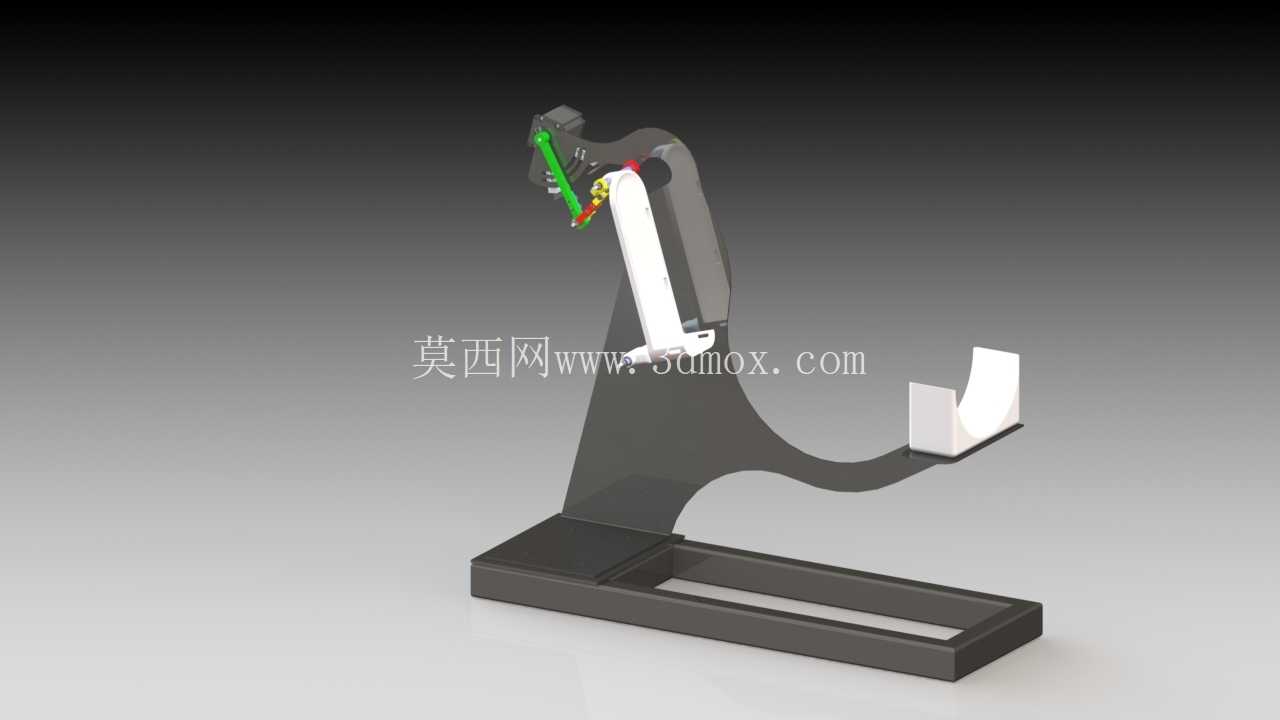

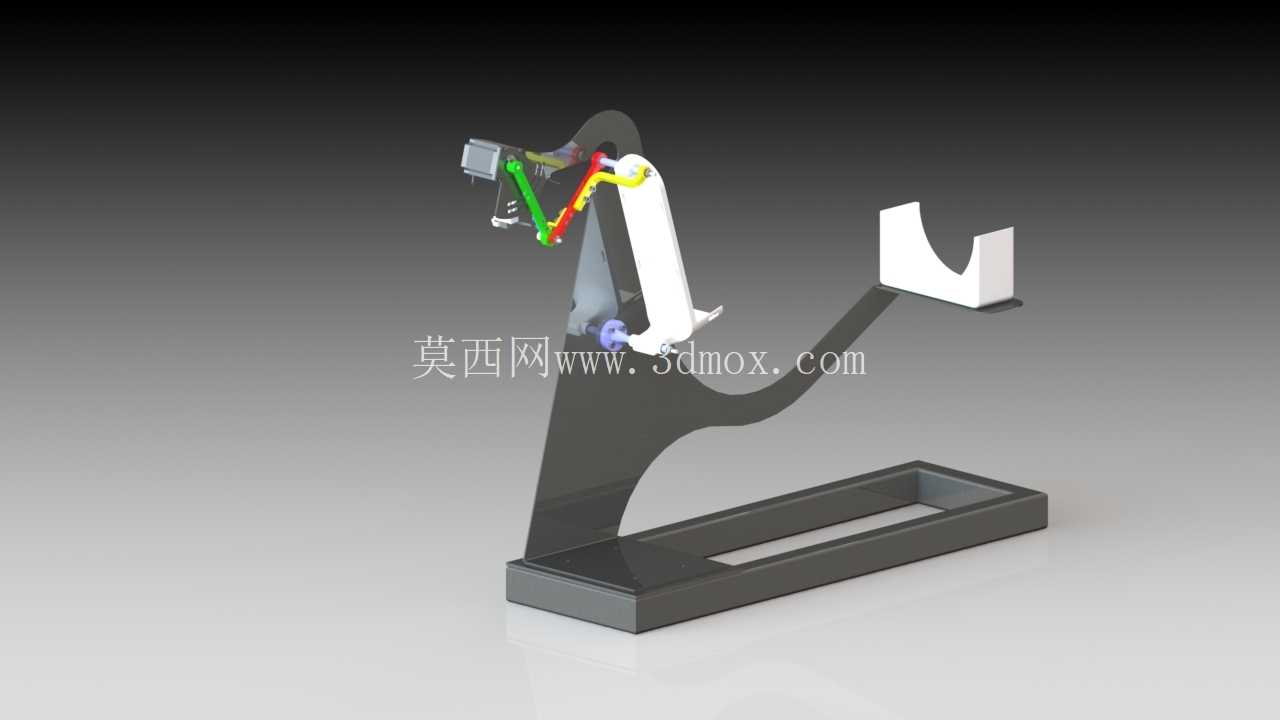

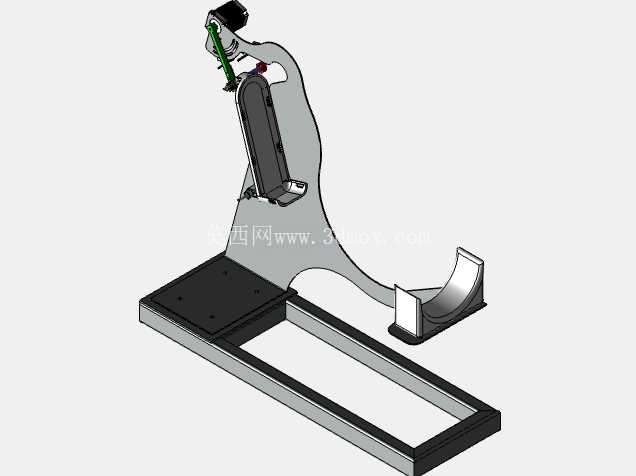

　　这款单轴落脚辅助装置，核心服务于康复医学领域的足下垂症状干预场景，在临床康复科、社区康复站点乃至居家康复环境中都能适配使用，主要针对腓总神经损伤、脑卒中后下肢运动功能障碍、骨科术后长期制动引发的足下垂问题，通过可控的单轴摆动轨迹，辅助患者完成踝关节的被动与主动训练，避免跟腱挛缩、肌肉废用性萎缩等并发症。从结构设计逻辑来看，装置采用单自由度转动副作为核心运动单元，没有冗余的运动轴系，一方面是为了匹配踝关节跖屈、背伸的单一矢状面运动轨迹，避免多余自由度带来的二次损伤风险，另一方面单轴结构的传动间隙更容易控制，运动精度更有保障，对于康复训练中需要的小角度、慢速率动作适配性更好。底座采用宽幅平板式设计，安装时可直接通过螺栓固定在康复训练床尾、站立训练架台面或者定制的康复工位上，底座的长宽尺寸预留了足够的安装孔位调节余量，能够适配不同宽度的训练床架，不需要对现有康复场地的设施做大规模改造，安装边界兼容性较强。支撑臂采用变截面弧形结构设计，从底座向上延伸的过程中逐步收窄，在保证结构刚性的前提下尽可能减少自重，降低驱动端的负载要求，同时弧形的避让轮廓可以避免患者在训练过程中腿部、足部与结构件发生磕碰，所有外露的棱边都做了R3以上的圆角处理，符合康复辅具的安全设计要求。

　　足部承托部件采用分体式挡块设计，分别对应足跟与足前掌的位置，不需要完全包裹足部，既可以保证训练过程中足部不会从承托位滑脱，又能避免全包覆结构带来的穿戴不便，患者可以直接将患脚放置在承托位，通过绑带快速固定即可开始训练，适配不同足长、足宽的使用者，调节范围覆盖成人常规足部尺寸区间。在功能实现层面，单轴的转动角度范围做了机械限位设计，最大背伸角度、最大跖屈角度都设置了硬限位块，同时预留了限位调节的螺纹孔位，康复师可以根据患者的实际关节活动度，调整限位块的位置，限定安全的活动区间，避免超范围活动造成的关节损伤。

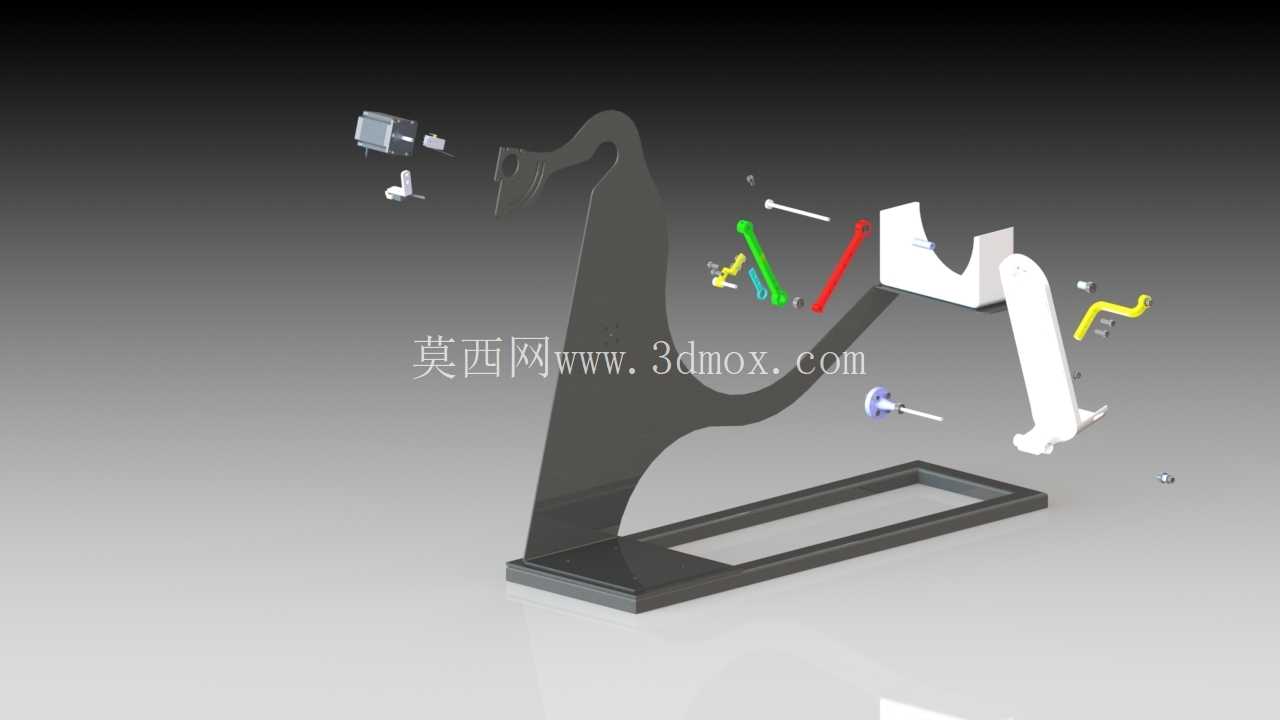

　　装置的驱动端可以适配手动调节、伺服电机驱动两种模式，手动模式下康复师可以直接转动轴端的调节手柄，带动患者足部完成缓慢的关节活动，适合早期肌力为零的被动训练阶段；电机驱动模式下可以搭配可编程控制器，设置不同的摆动速度、停留时间、循环次数，适合中后期的主动辅助训练，匹配不同康复阶段的训练需求。从结构建模的细节来看，所有转动配合的位置都预留了轴承安装位，轴与孔的配合公差选用H7/g6的间隙配合，既保证转动顺畅无卡滞，又能控制径向窜动量在0.1mm以内，避免训练过程中出现不必要的晃动影响训练精度。支撑臂与底座的连接采用螺栓加定位销的组合固定方式，既可以保证连接强度，又能在需要调整支撑臂初始角度的时候，快速拆卸调整，不需要整体更换结构件。

　　整个装置的结构件没有复杂的曲面造型，大部分零部件都可以通过常规的铣削、钣金折弯工艺加工完成，加工成本可控，适合批量生产投入基层康复场景使用。在实际使用过程中，装置的重心完全落在底座的支撑轮廓范围内，即使患者在训练过程中出现轻微的肢体痉挛发力，装置也不会发生倾覆，稳定性满足康复辅具的安全标准。不同于多自由度的下肢康复机器人，这款单轴结构的装置结构简单、维护方便，不需要复杂的控制程序即可完成基础的踝关节训练动作，对于预算有限的基层康复机构、居家康复场景来说，实用性更强，能够覆盖足下垂康复训练中最核心的矢状面活动需求，不需要多余的功能带来的成本上升。
