带运动学仿真的简易连杆式机械臂结构

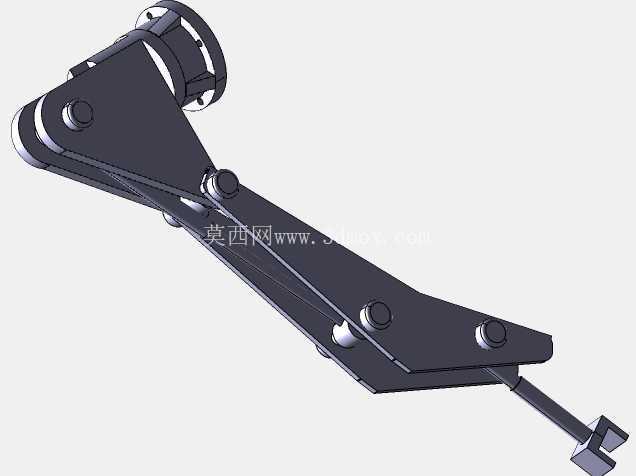

　　这套简易连杆机械手的三维结构，核心面向教学演示、小型工位轻载搬运的场景做适配，日常在职业院校的机械原理实训台、电子产线的小元件上下料工位、实验室样品分拣工位都能见到同结构的实际应用，没有复杂的冗余传动链，整体结构逻辑直白，刚接触机构设计的从业者也能快速理清运动传递路径。从实际用途来看，它不需要承担大负载的作业任务，末端执行端适配夹取重量在1kg以内的小型工件，比如PCB板边角料、实验室玻璃试样、小型注塑件的工位转移，因为结构件数量少，日常维护只需要定期检查铰接点的销轴磨损情况，不需要复杂的润滑养护流程，很适合短周期、低负载的重复性简单搬运场景。功能特性上，整套机构的运动完全靠多组连杆的铰接配合实现，从基座端的旋转自由度开始，大臂、小臂依次通过销轴铰接，每一个铰接点都预留了标准的轴承安装位，实际加工装配时可以选用深沟球轴承减少转动阻尼，避免连杆运动时出现卡滞；末端的执行端做了平动保持的结构设计，在小臂摆动的过程中，末端夹取面始终保持水平状态，不需要额外增加同步带或者齿轮组做姿态补偿，这一点在小行程搬运场景里能省掉不少额外的结构件，降低整体装配难度。

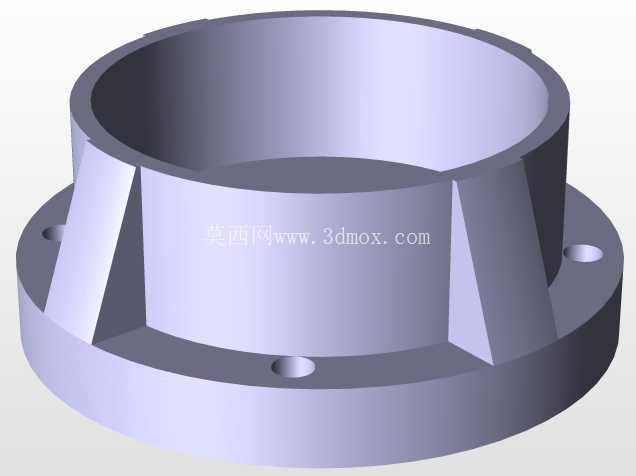

　　设计思路上，整套结构没有追求复杂的多自由度冗余设计，而是优先保证运动路径的可预判性，每一段连杆的长度比例都经过运动学校核，大臂长度与小臂长度的比值控制在1.2:1，在基座固定的情况下，水平方向的作业覆盖半径可以达到臂展总长的85%，竖直方向的抬升行程能覆盖基座安装面以上150mm到400mm的区间，不会出现运动死点；基座端采用法兰盘安装结构，法兰上均匀分布6个M8的安装孔，孔位分布圆直径为120mm，不管是安装在铝型材工作台面还是实训台的铸铁平台上，都能直接通过螺栓锁紧，不需要额外做转接板。

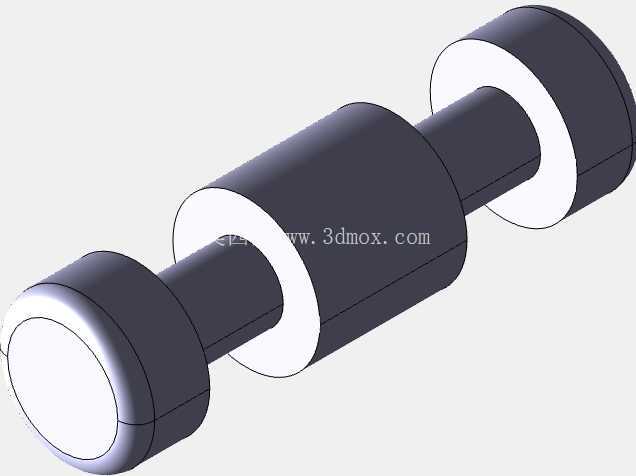

　　安装边界方面，整套机构完全收拢时的水平投影长度为220mm，完全展开时的最大水平投影长度为480mm，竖直方向最高抬升点位距离基座安装面的高度为420mm，最低下放点位距离安装面高度为130mm，安装时只需要在基座周围预留100mm的操作空间，就能满足全行程运动不与周边设备产生干涉；所有连杆的板材厚度统一为8mm，采用普通Q235钢板激光切割即可加工，不需要开模做铸造件，小批量制作的成本很低，铰接销轴统一采用直径12mm的标准圆柱销，采购替换都很方便。

　　另外配套的二维图纸里标注了每一个铰接点的配合公差，销轴与连杆安装孔的配合选用H7/g6的间隙配合，既不会因为间隙过大出现运动晃动，也不会因为配合过紧导致转动阻力过大，做运动学仿真的时候，可以直接给基座端的旋转关节、大臂摆动关节、小臂摆动关节分别添加转动副，按照实际作业的节拍给关节添加驱动参数，就能直接模拟出完整的取放料运动路径，验证作业范围内是否会出现干涉，也能快速核算出每个关节需要的输出扭矩，方便后续选型匹配对应的驱动元件。
