最小偏差角法光学光谱实验装置结构

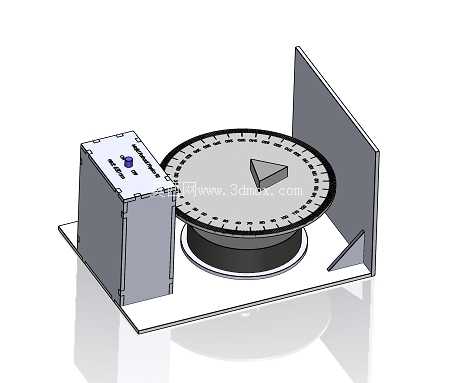

这套光学实验装置的核心设计目标，是通过最小偏差角测量法完成透明介质折射率测定、棱镜色散规律验证两类基础光学实验，整体结构完全围绕实验操作的精度需求、操作便捷性做布局，没有冗余的装饰性结构，所有部件的位置、尺寸都服务于光路调整与数据读取的准确性。装置整体采用台式一体化布局，底座为平整的矩形安装平台，所有功能部件均直接固定在底座上，无需额外搭建光具座，开箱即可完成光路初调，适合高校物理实验室、中学光学探究课堂、材料光学性能初筛场景使用，相比分散式的光具座组件，能大幅减少课前准备的光路校准时间，也能避免零散部件丢失导致的实验中断。

从功能分区来看，装置左侧为光源发生单元，采用封闭盒式结构，外壳做了遮光处理，仅在朝向载物台的一侧预留狭缝出光口，内部可容纳单色光源或白光光源组件，盒体顶部设置了光源调节旋钮，可微调光源的俯仰角度，确保出射光线能够精准对准载物台中心的棱镜安装位。盒体与底座采用定位销连接，安装位置经过预校准，日常使用无需反复调整光源的水平位置，仅需根据实验需求更换不同波长的光源组件即可。中间区域为核心的角度测量载物台，载物台采用双层转盘结构，下层为固定在底座上的刻度盘，刻度沿圆周360度均匀分布，最小刻度间隔满足基础实验的角度读取精度要求；上层为可自由旋转的载物平台，平台表面设置了棱镜定位挡块，可快速将三棱镜固定在平台中心位置，确保棱镜的入射面、出射面与转盘旋转中心的相对位置符合测量要求，转动上层平台时可同步带动棱镜旋转，配合两侧的观察组件即可快速找到最小偏差角的位置。载物台的旋转阻尼经过调校，既可以顺畅转动调整角度，也能在找到目标位置后保持稳定，不会因为轻微触碰导致角度偏移，影响读数准确性。装置右侧为观察屏组件，采用立式遮光板结构，垂直固定在底座边缘，板面与载物台中心的距离经过测算，既可以让经过棱镜折射的光线完整投射在屏面上形成清晰的狭缝像，也不会因为距离过远导致光线发散、亮度过低影响观察。遮光板与底座采用三角加强筋连接，保证板面的垂直度，避免因为屏面倾斜导致的光线投影位置偏差。

从安装边界来看，整套装置的底座占用桌面面积较小，可直接放置在常规实验台面上使用，不需要额外的固定结构，整体重量控制合理，单人即可完成搬运与位置调整。各功能部件的高度做了统一匹配，光源出光口中心、载物台中心、观察屏的有效显示区域中心处于同一水平高度，从结构上避免了因为高度差导致的光路偏离，减少实验过程中的调整步骤。载物台的旋转范围覆盖全圆周，可满足不同角度的入射光调整需求，无论是测量三棱镜的顶角，还是寻找最小偏差角位置，都不需要额外拆卸部件。在结构细节设计上，所有部件的边缘都做了倒角处理，避免实验操作过程中划伤手部；光源盒的侧面预留了散热缝隙，长时间点亮光源也不会出现盒体积温过高的问题；刻度盘表面做了哑光处理，避免实验室灯光反射导致的刻度读取困难；棱镜定位挡块采用软质材料接触棱镜表面，不会刮花棱镜的光学抛光面，也能保证棱镜固定后不会在旋转过程中出现滑移。

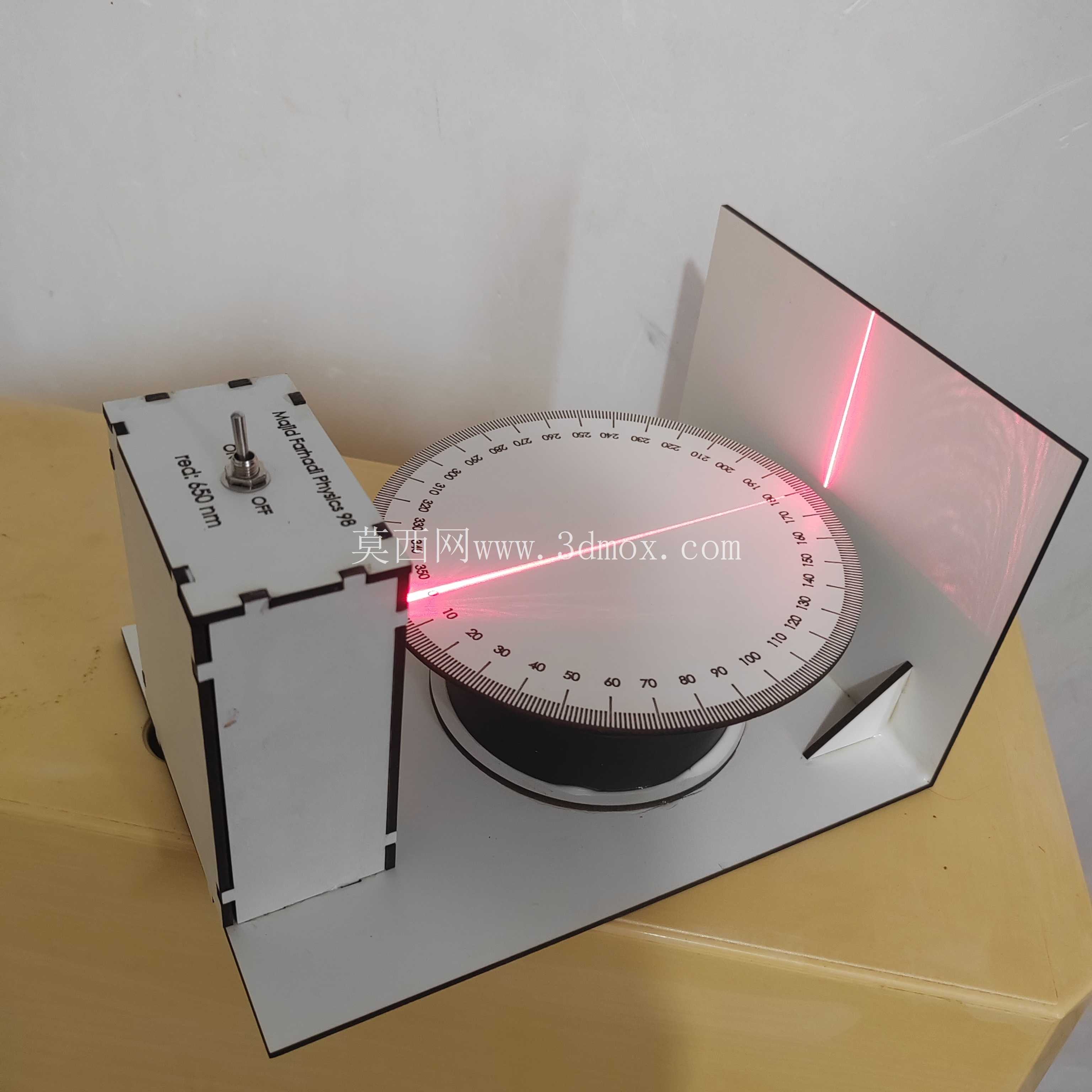

实际使用过程中，操作人员只需将待测棱镜放置在载物台的定位挡块内，打开光源调整狭缝宽度，缓慢转动载物台同时观察观察屏上的狭缝像移动方向，当狭缝像移动到反向临界点时，即为最小偏差角位置，此时读取刻度盘上的角度数值，结合棱镜顶角参数即可计算出对应波长下介质的折射率，更换不同波长的光源即可完成色散规律的验证实验。整套结构的设计完全贴合基础光学实验的操作流程，将原本需要分散组装的光源、角度台、观察屏整合为一体，降低了实验操作的门槛，同时通过预校准的结构设计减少了人为调整带来的系统误差，既适合教学场景下的批量学生实验使用，也可用于小型材料检测场景下的快速折射率初测，结构可靠性高，日常维护仅需定期清洁光学表面、检查转动部件的阻尼状态即可，不需要复杂的校准流程。
