内燃机用活塞组件结构设计

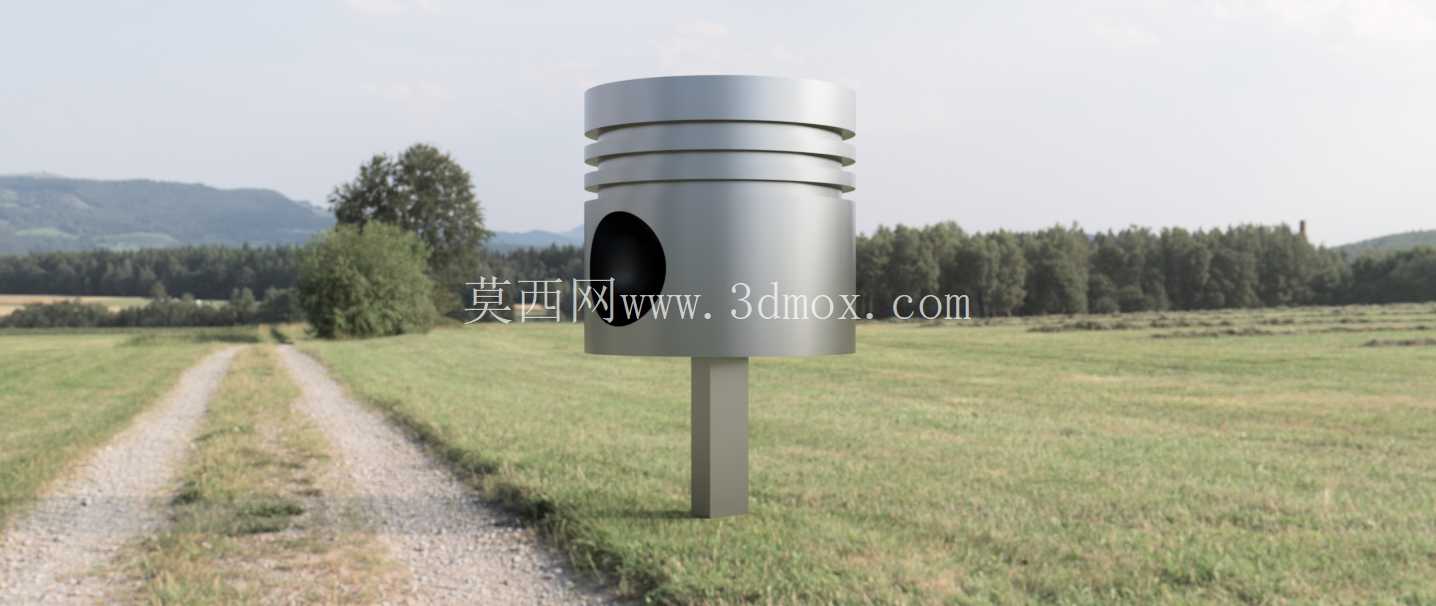

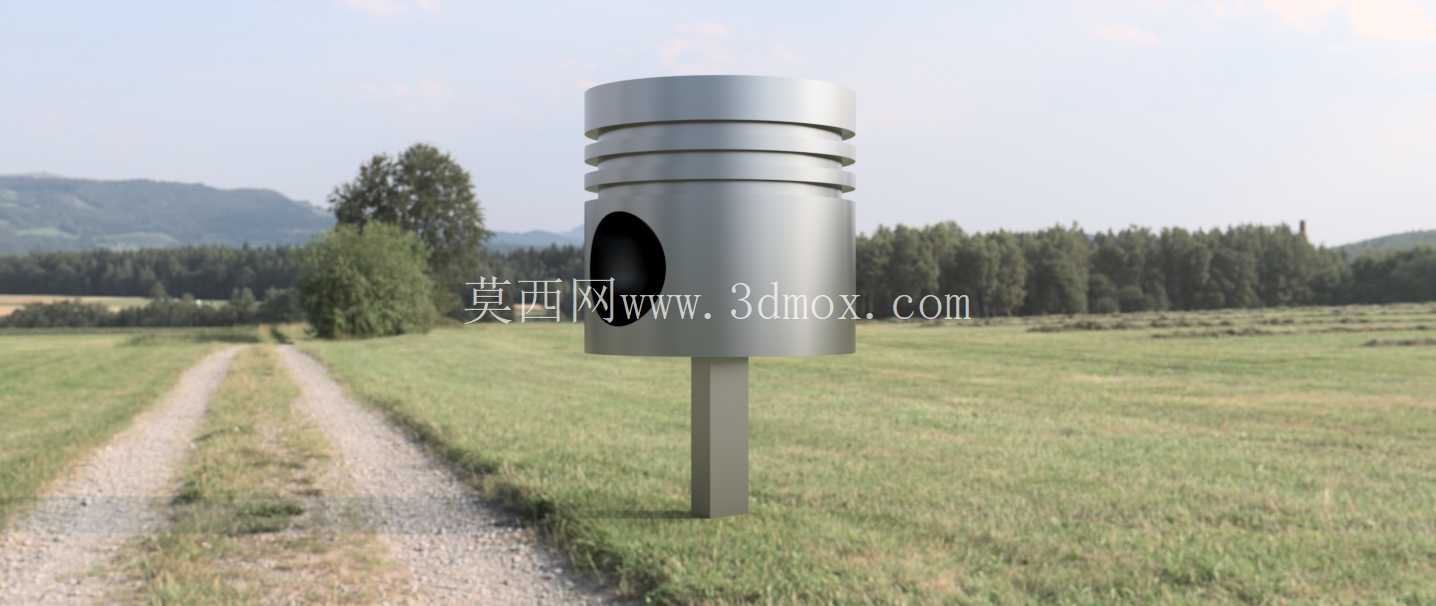

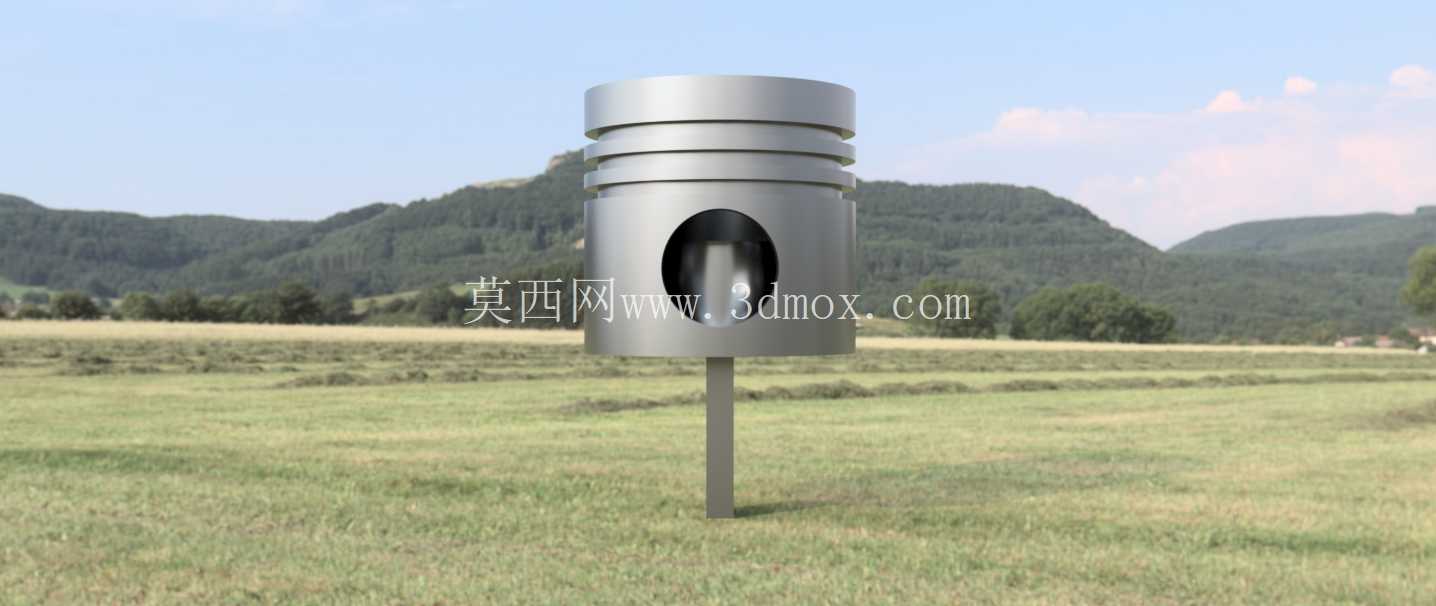

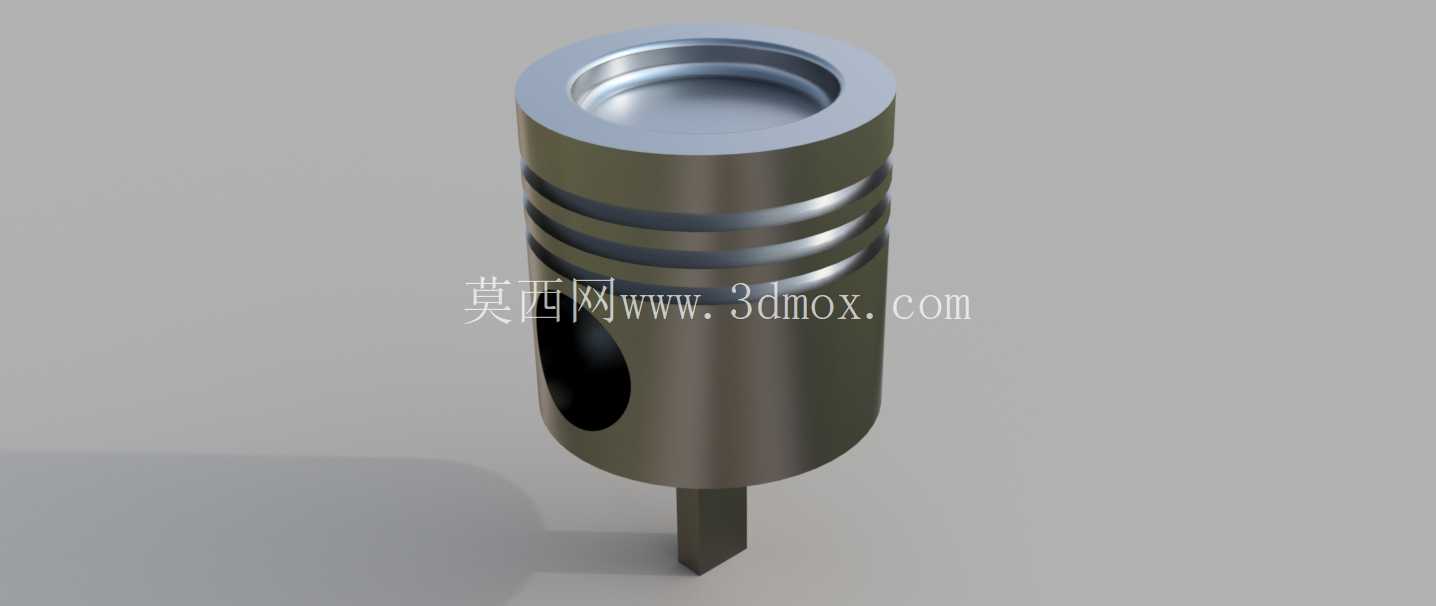

　　从结构布局来看，活塞头部采用略小于裙部的直径设计，这是考虑到头部直接接触高温燃气，工作状态下热膨胀量更大，预留的热膨胀间隙可以避免热态下活塞在缸筒内卡滞，裙部则作为活塞在缸筒内往复运动的导向支撑面，型线经过针对性优化，在侧压力作用下可以保持与缸壁的均匀贴合，减少局部偏磨。活塞销座位于裙部上方的对称位置，用于安装活塞销连接连杆，将活塞承受的燃气推力传递给连杆，进而推动曲轴旋转输出扭矩，销座部位做了局部加厚处理，用来承受活塞销传递的交变冲击载荷，避免应力集中导致的销座开裂。在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键执行部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款活塞的设计完全围绕往复运动工况的受力特性展开，头部设置的多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室与曲轴箱之间的高压燃气通路，避免做功冲程的高压气体泄漏导致缸压不足，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常损耗。

　　这款活塞的外形尺寸完全匹配对应排量内燃机的缸径参数，安装时需要配合规定尺寸的活塞环、活塞销与卡簧，整体安装边界严格限定在缸筒内部的运动行程范围内，上行至上止点时活塞顶部与缸盖燃烧室保留规定的压缩余隙，下行至下止点时裙部不会与曲轴平衡块发生运动干涉。在实际应用场景中，这类活塞广泛适配于通用小型内燃机、摩托车发动机以及小型动力设备的动力单元，工作过程中需要承受最高上千摄氏度的瞬时燃气温度、数兆帕的爆发压力，以及每分钟数千次的往复交变载荷，因此结构设计上在保证强度的前提下尽可能做了轻量化处理，降低往复运动的惯性力，减少曲轴连杆机构的冲击负荷。

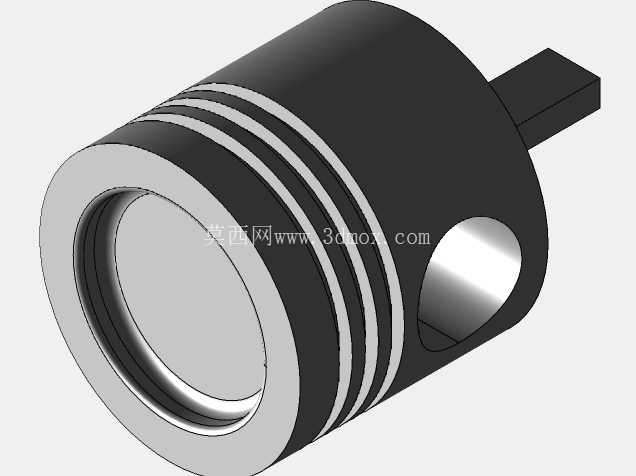

　　活塞侧面开设的避让槽，是为了对应进排气门的开启行程，避免活塞在上止点附近运动时与气门发生碰撞，这一结构的位置精度直接关系到配气机构的运行安全，建模过程中需要严格匹配配气相位对应的气门升程曲线来确定槽的深度与轮廓范围。从建模逻辑来看，整个零件采用回转体基础特征加局部切削的方式构建，环槽的宽度、深度以及槽岸的高度都严格按照密封环的安装尺寸公差设定，裙部的型面采用微椭圆设计，抵消工作状态下热变形与侧压力造成的形变，保证热态下裙部与缸壁的接触为均匀面接触，而非线接触，大幅降低拉缸故障的发生概率。

　　对于结构设计从业者而言，这类活塞的建模核心在于平衡热膨胀、受力强度、运动导向三者之间的关系，不能单纯追求尺寸精度而忽略实际工况下的形变影响，比如环槽的位置如果距离活塞顶面过近，会导致第一道环槽温度过高，容易出现积碳卡环的问题，距离过远则会增加燃烧室的余隙容积，降低发动机的压缩比，影响动力输出效率。在设备选型匹配时，需要重点核对活塞的总高度、压缩高度、销孔直径、环槽数量与尺寸参数，确保与对应的缸筒、连杆、活塞环等部件完全适配，任何一个参数的偏差都可能导致装配失败或者运行故障。
