适配V型材安装的三层行星齿轮执行端头

在工业自动化线性传动、型材搭建的工装工位、小型输送线的动力端布局里，这类适配V型型材安装的三层行星齿轮端头，是解决小空间大传动比动力输出的常用组件。不同于常规同轴输出的行星减速结构，这款端头的设计直接把安装基准和V型型材的卡槽做了匹配，不需要额外加工转接板，现场装配的时候直接卡入型材的V型槽，靠端面的定位结构锁紧，就能快速完成动力端的固定，省去了传统安装方式里的划线、钻孔、配打销钉的工序，在快换工装、模块化生产线搭建的场景里，能大幅缩短现场调试的周期。

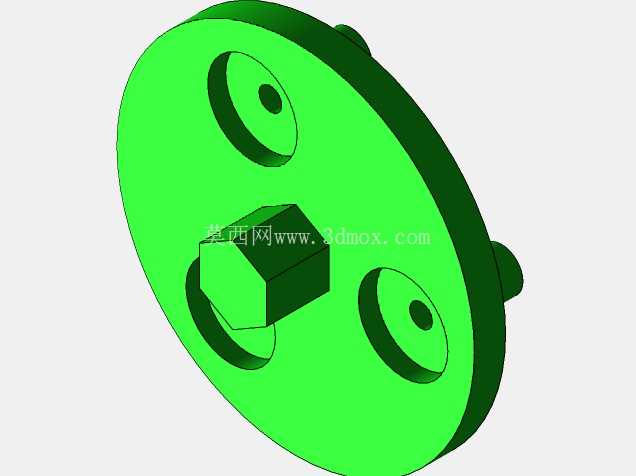

从功能特性来看，三层行星轮的排布是为了在有限的径向尺寸里实现更大的减速比，单级行星传动的减速比通常在3-10区间，三级串联的结构可以在不拉长轴向尺寸的前提下，把输入的高转速低扭矩动力，转换成低转速大扭矩的输出，适配小功率伺服电机、步进电机直连的使用需求，常见于型材搭建的小型移栽机构、点胶设备的Z轴动力端、小型传送带的驱动端，这类场景对安装空间的限制比较严格，同时需要输出端有足够的扭矩带动负载，不会因为负载波动出现丢转的情况。

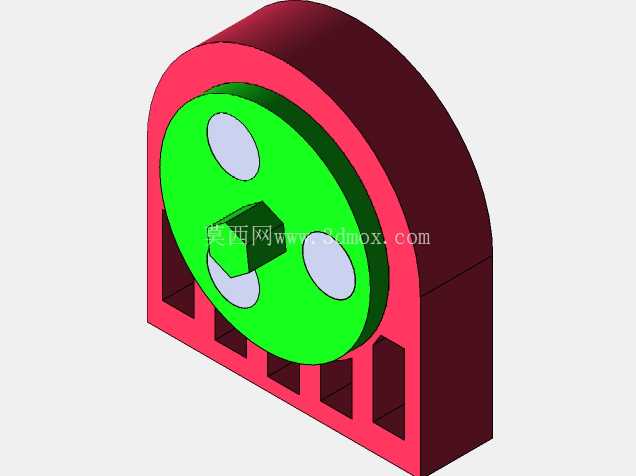

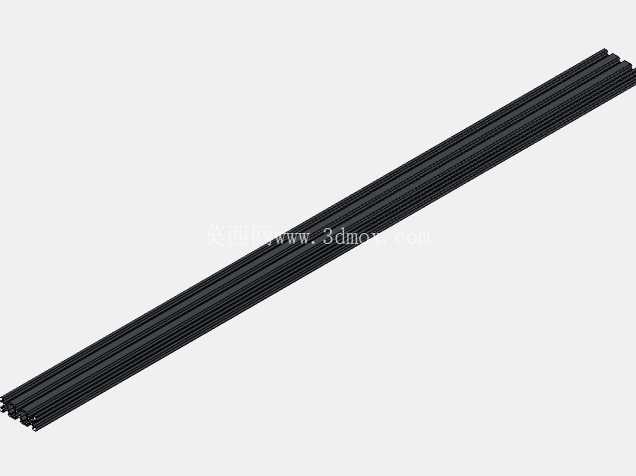

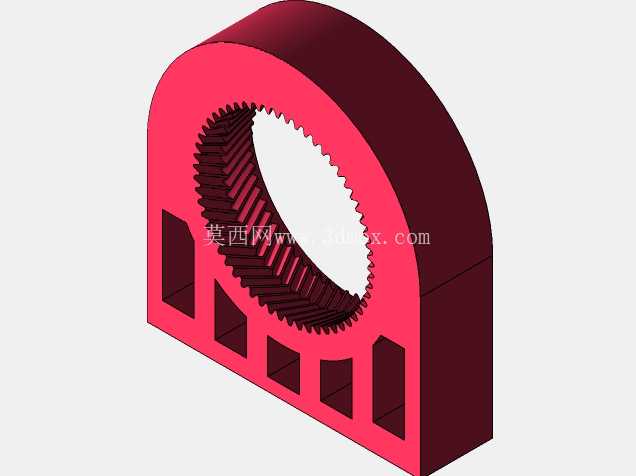

设计思路上，这款端头的安装面完全贴合V型型材的截面角度，锁紧结构藏在齿轮头的壳体侧面，不会突出到型材的安装平面外，避免和型材上搭载的其他滑台、夹具产生干涉。输出端和长杆类传动件做了同轴适配，图中搭配的多根平行长杆是线性传动的导杆或者输出推杆，齿轮头的输出轴和杆系保持同轴度，传动过程中不会出现偏载，延长杆系支撑轴承的使用寿命。壳体的外形做了圆弧过渡，没有尖锐的棱角，在车间现场安装调试的时候不容易刮伤操作人员的线缆或者工作服，同时壳体的壁厚做了均匀化处理，三维建模的时候做了拔模和壁厚分析，不管是机加工还是开模注塑，都能保证加工过程中不会出现壁厚不均导致的变形问题。

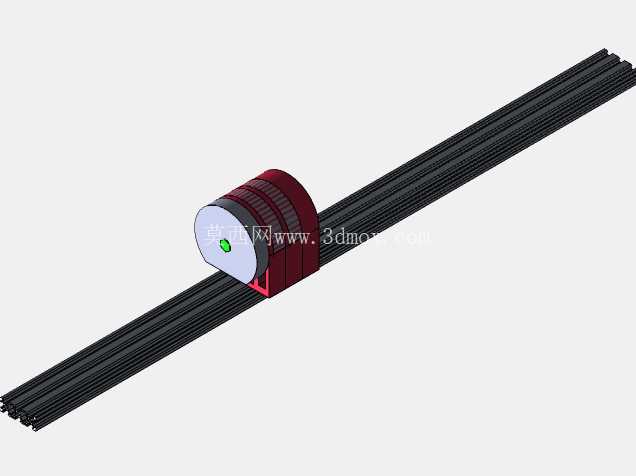

安装边界方面，这款齿轮头的径向最大尺寸刚好适配常用的40系列V型型材的安装宽度，卡入V槽之后，壳体的下表面和型材的上表面完全贴合，锁紧之后的定位精度可以控制在0.1mm以内，不需要额外做同轴度校正。轴向尺寸上，从电机连接端面到输出轴端面的长度，预留了和联轴器、杆系连接的空间，不会出现和型材端盖、支撑座干涉的情况。齿轮组的内部做了润滑脂存储的腔室，装配完成之后可以长时间免维护运行，不需要频繁拆开补充润滑，适合在长时间连续运行的自动化工位上使用。

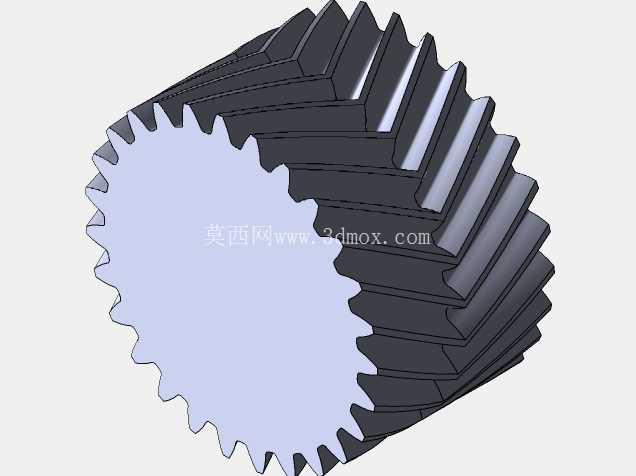

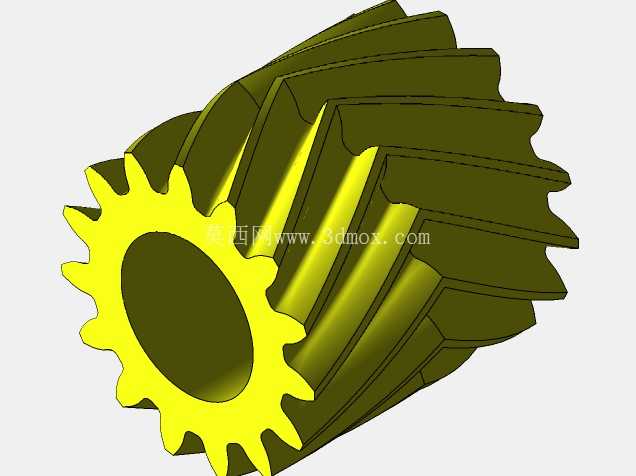

实际选型的时候，需要注意这款齿轮头的输出轴和配套杆系的连接方式是扁位锁紧，安装的时候要对准扁位再锁紧顶丝，避免传动过程中出现打滑。和电机连接的输入端做了标准的轴孔适配，常用的200W、400W伺服电机，或者42、57规格的步进电机都可以直接适配，不需要额外定制转接法兰。在型材搭建的设备里，这类集成了安装基准的齿轮端头，比通用型行星减速器的适配性更强，不需要单独设计安装支架，减少了设计人员的出图工作量，也降低了加工定制支架的成本，对于快速搭建的原型设备、小批量定制的自动化专机来说，是性价比很高的传动组件选择。建模过程中，齿轮的齿形参数按照渐开线圆柱齿轮的标准做了参数化设计，每一层行星轮的齿数配比都经过传动比验算，保证输出转速和扭矩符合设计要求，同时行星轮的支撑轴和壳体的配合公差选了过渡配合，既保证装配的时候可以顺利压入，又不会在运行过程中出现轴窜动的问题。
