矩形管拼接光学实验安装支架结构

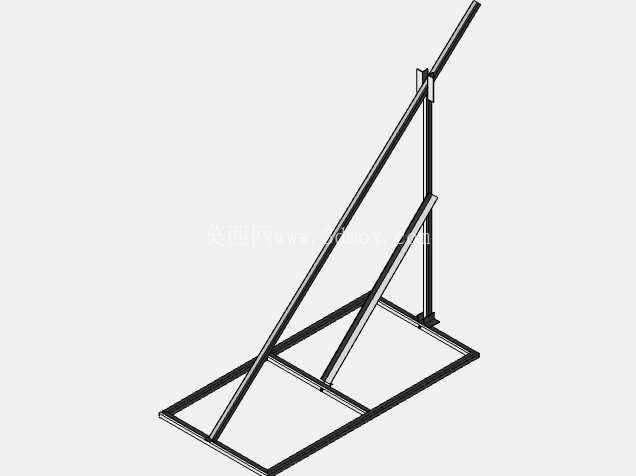

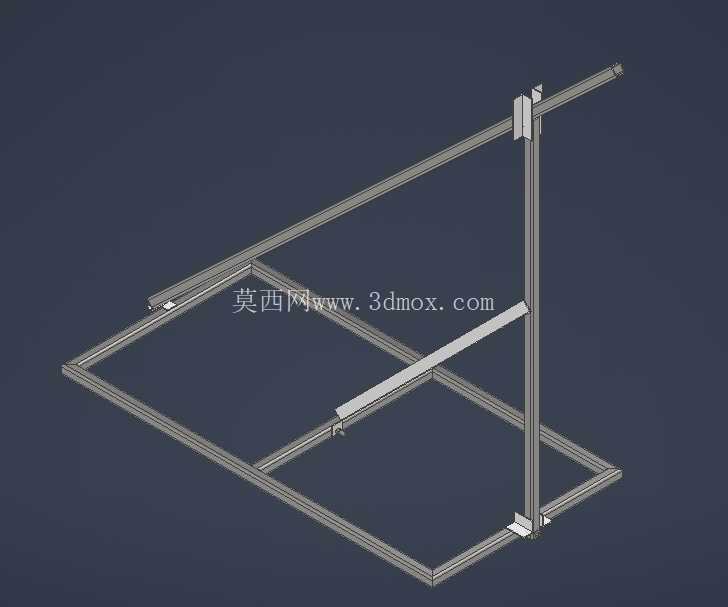

　　该支架结构主要面向高校光学实验、小型光电设备预研场景的安装承载需求，可作为红色管光学结构的配套承载基体，解决实验阶段光学元件临时搭建、位置调整时的支撑稳定性问题，也可适配小型教学演示类光电装置的快速组装需求，避免实验过程中因支撑结构刚度不足导致的光路偏移、元件晃动问题。从结构功能来看，整套支架采用标准矩形管作为基础型材，通过拼接组装形成底部矩形支撑框架、垂直立柱以及横向悬臂的组合结构，底部框架采用四边闭合的矩形布局，接触地面的支撑边可通过加装脚垫调整水平度，保证整个支架放置在实验台面上时无翘曲、无晃动，垂直立柱固定在底部框架的边角位置，采用与底部框架同规格的矩形管制作，立柱与底部框架的连接位置采用角件贴合焊接或者螺栓紧固的方式，保证立柱的垂直度偏差控制在实验允许范围内，避免悬臂安装后出现下垂变形。

　　横向悬臂采用可滑动的安装结构，可沿着垂直立柱的轴向调整高度位置，也可沿着悬臂自身的轴向调整伸出长度，适配不同尺寸的光学元件安装需求，悬臂上预留的安装槽可直接固定光学调整架、红色管光学组件等实验部件，不需要额外打孔加工，可大幅缩短实验装置的搭建周期。设计阶段优先考虑了材料的易获取性与加工便捷性，全部采用市场通用规格的矩形管作为原材料，不需要开模定制特殊截面型材，加工过程仅需要完成管材切割、端面打磨、连接位置钻孔或者焊接即可，加工门槛低，普通金工实习车间即可完成整套结构的制作，适合教学场景下学生自主加工组装。

　　结构的受力路径经过优化，底部框架承担整体的承重与抗倾覆作用，垂直立柱将悬臂的载荷传递到底部框架，悬臂的伸出长度控制在矩形管刚度允许的范围内，避免悬臂端部加载后出现过大挠度，影响光学元件的定位精度，经过受力核算，在悬臂端部加载常规光学元件重量时，端部挠度可控制在光学实验允许的偏差范围内，不会对光路校准造成明显影响。安装边界方面，底部框架的外形尺寸适配常规实验室实验台的台面尺寸，放置后不会超出实验台边缘，垂直立柱的高度满足坐姿实验操作时的视线高度需求，不需要垫高或者弯腰操作，悬臂的调整范围覆盖常规光学实验的光路高度区间，可配合其他光学调整架完成共轴调整。

　　整套结构没有多余的装饰性设计，所有型材的布置都服务于承载与调整功能，连接位置尽量减少突出的紧固件，避免实验过程中刮碰光路或者实验人员，管材的端面都做了倒角打磨处理，不存在尖锐毛刺，满足实验室设备的安全使用要求。在实际使用过程中，可根据实验需求在底部框架上加装额外的安装板，放置光源、电源等配套设备，也可在垂直立柱上加装多个悬臂，实现多组光学元件的分层安装，拓展整套支架的使用场景，不需要对原有主体结构做大规模改动，仅需要增加对应规格的矩形管悬臂与紧固件即可完成拓展。
