带橡皮卷笔刀功能的手持握柄结构

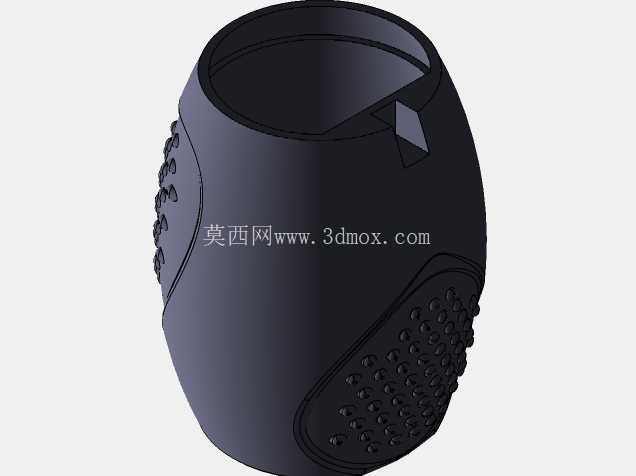

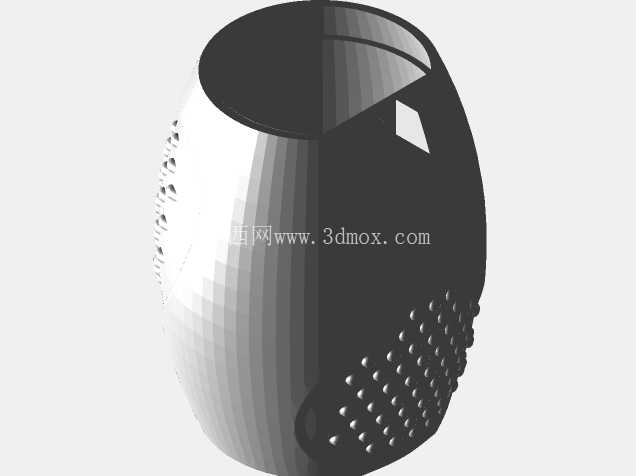

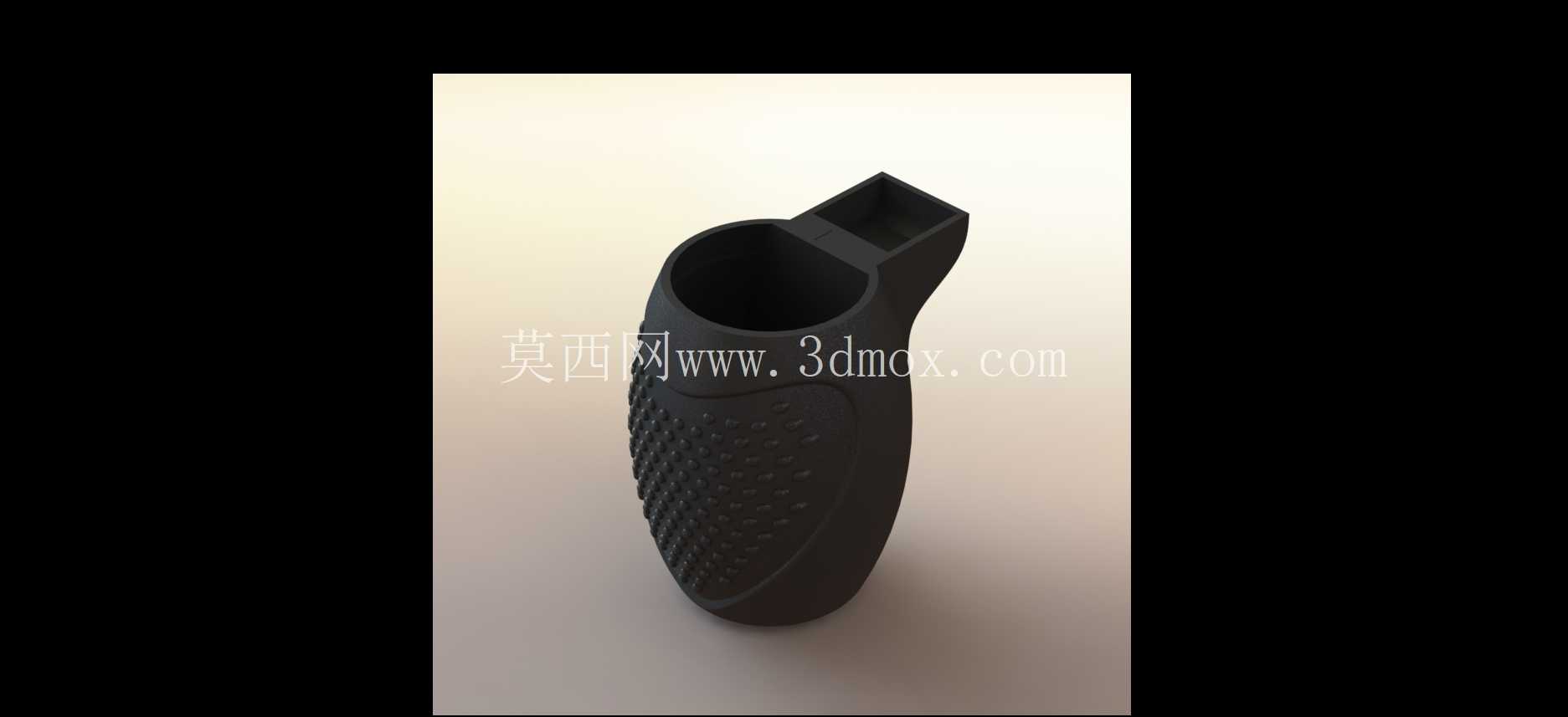

　　日常文具使用场景里，不少使用者都遇到过卷笔刀单独存放易丢失、橡皮与卷笔刀分开放置取用繁琐的问题，这款集成式手持握柄结构，正是针对这类实际使用痛点完成的结构设计，把橡皮收纳、卷笔刀切削功能整合在单手握持的部件上，适配学生日常书写、办公场景文具整理、户外绘图便携携带等多类使用需求。从结构功能拆分来看，整个部件采用一体化注塑成型的主体结构，握持区域做了全周点阵式防滑凸点设计，凸点高度控制在0.8mm，间距2mm均匀排布，既不会因为凸点过高硌手，也能在手部出汗或者戴薄手套操作时提供足够的握持摩擦力，避免使用过程中打滑脱落。

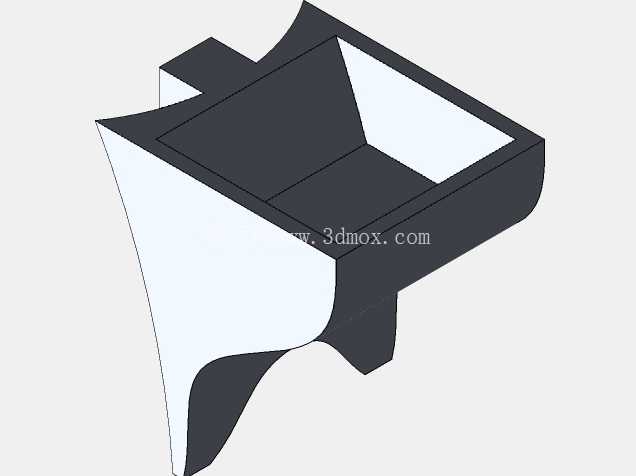

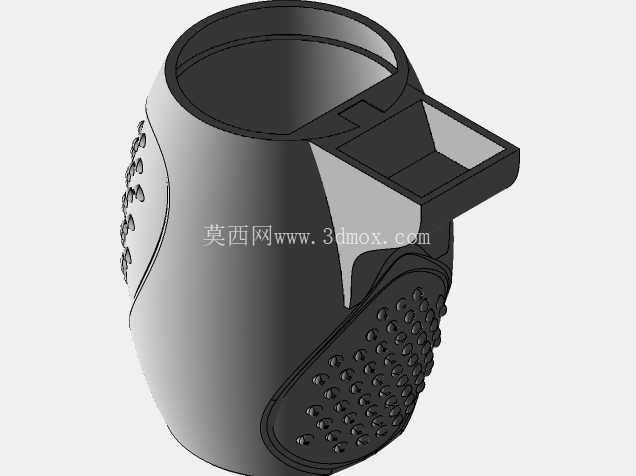

　　握柄上部做了两个独立的功能腔，靠前的敞口腔为橡皮安装位，腔体内径匹配常规直径20mm的圆柱形橡皮，腔壁做了1°的脱模斜度，同时内壁设置了3条纵向的定位筋，橡皮插入后靠筋位的过盈配合实现固定，不会在携带过程中从腔体内滑出，橡皮消耗后可以直接从腔口推出替换，不需要额外的固定卡扣，结构简单可靠，替换操作不需要额外工具。靠后的斜向开口腔为卷笔刀安装位，腔体倾斜角度设置为25°，刚好匹配铅笔插入切削时的自然握持角度，腔体内预留了卷笔刀金属刀片的安装卡槽，卡槽位置做了0.2mm的装配余量，刀片可以通过两颗M2的自攻螺丝直接固定在腔体侧壁，切削产生的笔屑会暂时存储在腔体内部，腔体底部做了可插拔的密封底盖，底盖和腔体之间采用卡扣连接，积累一定笔屑后可以直接拔出底盖倾倒，不需要拆分整个握柄结构。

　　从安装边界和尺寸控制来看，整个握柄的总长度控制在110mm，最宽处直径38mm，刚好适配成年人单手握持的尺寸范围，整体外轮廓做了连续的圆弧过渡，没有尖锐的棱角，放在口袋或者笔袋里不会刮蹭其他物品。两个功能腔之间的壁厚设置为2.5mm，既保证了两个腔体之间的结构强度，不会因为受力出现开裂，也不会因为壁厚过厚导致注塑过程中出现缩痕，影响外观质量。握柄底部做了平面设计，平时放置在桌面时可以保持直立状态，不会随意滚动掉落。设计过程中重点考虑了不同使用场景的适配性，针对学生群体使用时，防滑凸点的排布避开了指关节的接触位置，长时间握持书写或者削笔时不会出现压痕；针对办公场景使用，整体外观采用哑光磨砂质感，不会因为光线反射产生眩光，放置在办公桌面也不会显得突兀；针对户外携带场景，整个结构除了金属刀片外全部采用耐冲击的PP材质，掉落在水泥地面也不会出现开裂破损，腔体的密封结构可以避免笔屑漏出弄脏背包或者口袋。

　　结构验证阶段，针对橡皮安装位的固定力做了专项测试，在10N的拉力下橡皮不会从腔体内脱出，满足日常携带的晃动、震动场景需求；卷笔刀腔体的倾斜角度经过多轮调整，25°的角度下铅笔切削时的受力最均匀，切削出来的笔尖锥度刚好适配日常书写需求，不会出现铅芯过细易断或者过粗书写不流畅的问题。整个结构没有多余的装饰性部件，所有的结构特征都服务于实际使用功能，外轮廓的曲面全部采用G2连续过渡，注塑成型时可以保证熔体在型腔内的流动均匀性，减少成型缺陷，降低量产时的不良率。
