透明剖视结构组合运动减速机三维设计

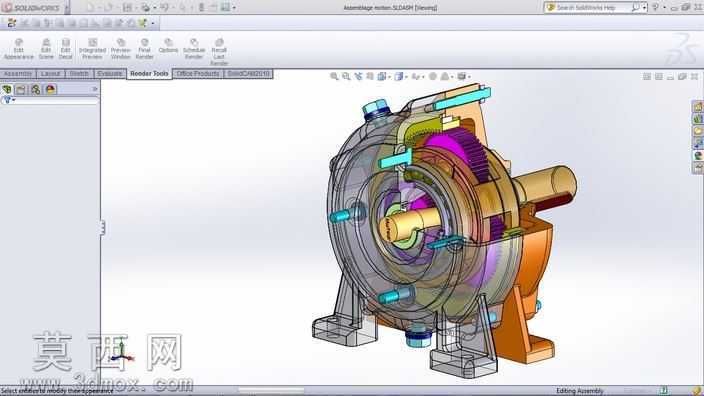

本作品为组合运动减速机的三维建模设计，采用SolidWorks软件完成全参数化建模，通过透明剖视的展示形式直观呈现内部传动结构的布局与运动逻辑。建模过程中首先完成核心传动部件的参数绘制，针对输入轴、输出轴、各级传动齿轮、支撑轴承、连接螺栓、壳体支座等零件逐一建立特征，严格遵循机械传动的配合公差要求，确保各零件的装配约束符合实际减速机的运动工况。材质设置上，对外部壳体与支座采用不透明的金属橙涂装，直观区分外部支撑结构与内部传动组件；内部传动齿轮分别赋予紫色、黄色等差异化金属材质，清晰展现各级齿轮的啮合关系；壳体部分采用半透明工程塑料材质，在保留外部轮廓辨识度的同时，可完整观察内部零件的装配位置与传动路径。结构设计上，该减速机采用同轴式布局，输入轴与输出轴处于同一轴心线，内部设置多组行星齿轮与定轴齿轮组合传动结构，通过齿轮间的啮合传递扭矩并实现减速增扭的功能，支撑脚座与壳体一体化设计，保证设备安装的稳定性，各连接螺栓的位置、轴承的安装位均按照通用减速机的行业标准设置，确保模型具备实际参考价值。渲染阶段采用软件内置的真实感渲染引擎，调整环境光与折射参数，让透明壳体的光影效果自然真实，齿轮啮合处的细节、轴类零件的台阶特征、螺栓的螺纹细节均清晰呈现，通过半透明的展示方式，无需拆解模型即可完整理解整个减速机的传动原理与装配关系，设计过程中兼顾了结构的合理性与展示的直观性，既还原了减速机的真实机械结构，又通过可视化的剖视处理降低了传动结构的理解门槛，可作为机械传动教学、减速机结构参考的三维素材使用。
