6x12米铝瓦木质支撑棚架结构设计

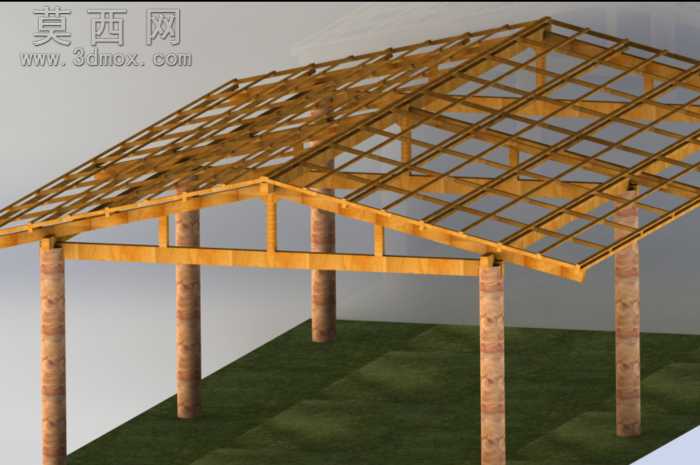

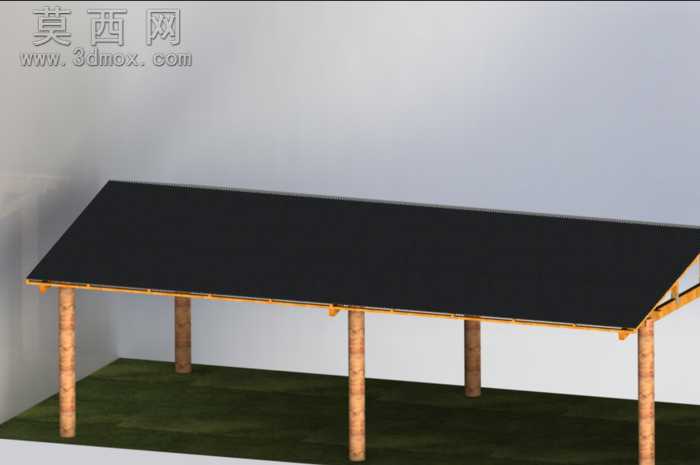

该作品为6x12米规格铝瓦屋面木质棚架的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循建筑结构力学逻辑进行构件排布设计。建模阶段首先确定整体尺寸边界，以12米为纵向跨度、6米为横向进深，先完成地面基准面搭建，随后布置六根等距分布的木质支撑立柱，立柱采用仿实木纹理的材质参数设置，还原原木的自然色泽与肌理质感，每根立柱底部与地面基准做贴合约束，保证竖向支撑的垂直精度。立柱顶部承接横向承重圈梁，圈梁与立柱之间做刚性连接约束，模拟实际木结构的榫卯受力逻辑，圈梁上方搭建坡屋面屋架体系，屋架采用双坡排水的坡度设计，主椽条沿纵向跨度方向排布，次檩条垂直于主椽条均匀铺设，所有木质构件统一赋予做旧实木材质，调整漫反射、粗糙度参数还原木材表面的自然哑光质感，构件交接处做细微的倒角处理，避免尖锐棱角带来的失真感。屋面面层设定为铝瓦材质，在模型中预留铝瓦安装的基层框架位置，框架网格密度匹配常规铝瓦的安装模数，保证后续铝瓦铺设的贴合度。渲染阶段采用柔和的自然光照明方案，调整环境光遮蔽参数凸显木构架的层次结构，地面赋予仿真草皮材质，烘托棚架的户外使用场景。整体设计思路围绕实用型户外遮阳遮雨棚的结构需求展开，所有构件尺寸符合常规木结构施工的模数要求，各部件之间的装配关系清晰，既还原了传统木构棚架的受力逻辑，也适配铝瓦屋面的安装需求，模型可用于施工交底、方案展示等场景，构件参数可根据实际场地需求调整跨度与立柱数量，具备较强的实用性与可修改性。
