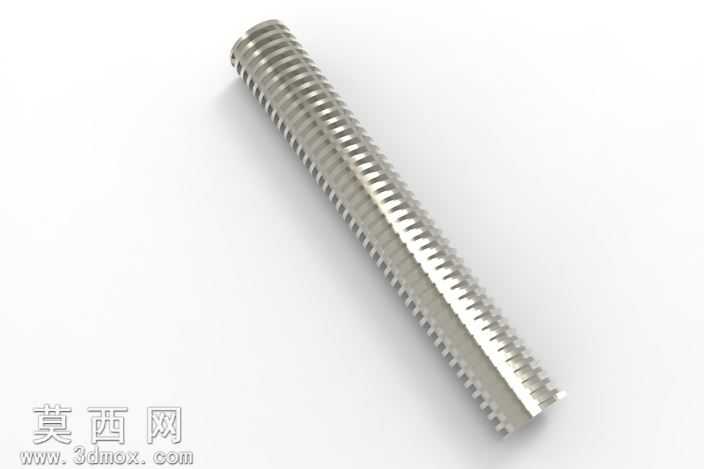

本作品为螺距10毫米的方形螺纹丝杆三维建模成果,建模过程依托参数化三维设计环境完成,首先以机械设计标准中方形螺纹的牙型参数为基准,确定丝杆的公称直径、牙型高度、牙侧角度等核心尺寸,通过螺旋扫描特征生成连续规整的螺纹牙型结构,保证每一圈螺纹的螺距误差控制在机械设计允许的公差范围内,牙型两侧面平行度符合传动类螺纹的精度要求。建模时首先绘制丝杆的基体圆柱特征,以圆柱中心轴线为螺旋线的轨迹基准,设定螺旋线的螺距恒定为10毫米,扫描截面采用矩形轮廓,匹配方形螺纹的牙型特征,扫描过程中严格控制截面与螺旋线的垂直约束,避免出现螺纹牙型扭曲、螺距不均的问题。完成主体螺纹结构后,对丝杆两端的轴段进行结构细化,预留装配所需的轴颈、倒角等工艺结构,所有锐边位置均添加符合机械加工规范的圆角或倒角,消除应力集中隐患。材质渲染阶段采用金属不锈钢材质,调整材质的反射率、粗糙度参数,模拟金属机加工后的哑光金属质感,渲染时添加柔和的环境光与定向光源,清晰展现螺纹牙型的轮廓层次、牙顶与牙底的结构细节,让模型呈现出真实金属加工件的视觉效果。从结构设计来看,方形螺纹具备传动效率高、对中性好的特点,10毫米的恒定螺距适配中等进给速度的直线传动场景,可应用于进给机构、升降调节机构等机械结构中,建模过程中所有尺寸均遵循机械设计手册的相关规范,螺纹牙型的配合间隙预留合理,既保证传动过程的顺滑性,也避免间隙过大导致的传动回程误差,整体模型结构完整,参数可编辑,可直接用于机械结构的装配验证、运动仿真以及后续的工程图导出工作。
