RC遥控车前低式下摆臂结构设计

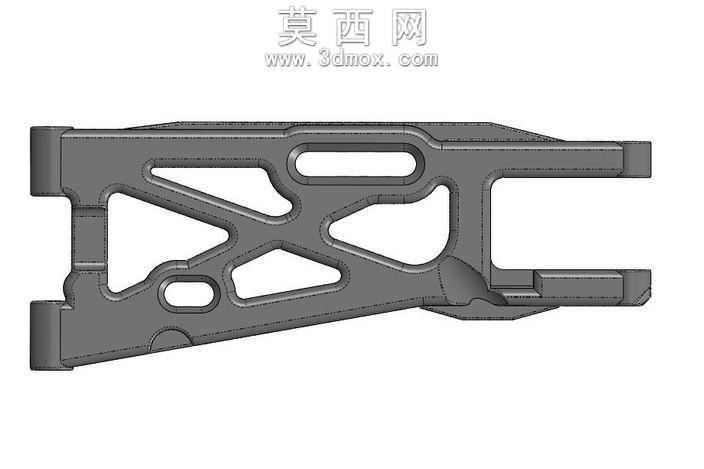

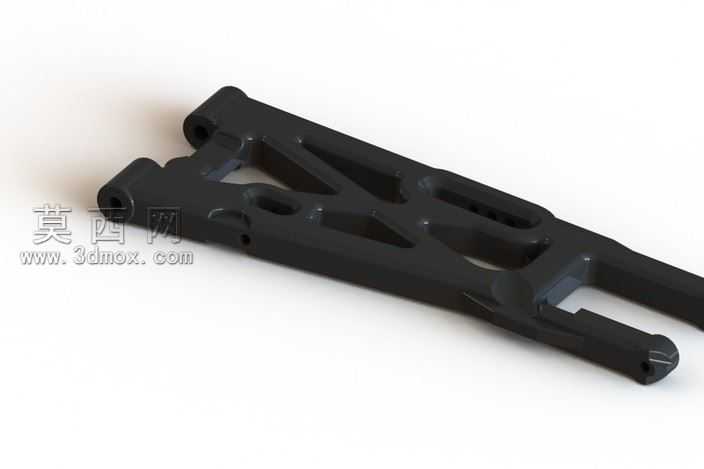

该作品为RC遥控truggy车型的前低位悬挂下摆臂三维模型，采用逆向工程结合正向优化的设计思路完成，基于实物3D激光扫描获取基础点云数据，扫描精度控制在0.08毫米级别，完整还原了实物的每一处结构细节与尺寸特征，再通过三维建模软件对扫描数据进行拓扑重构、瑕疵修复与结构优化，最终形成可直接用于生产加工、改装适配的高精度三维模型。模型整体采用一体化镂空桁架式结构设计，在保证结构强度与抗冲击性能的前提下，通过合理的镂空布局去除非受力区域的冗余材料，有效降低零件自身重量，适配RC车型高速行驶、飞跃落地时的轻量化与抗冲击需求。建模过程中严格对齐实物的安装孔位、铰接接口与限位结构，所有安装孔的孔径、孔距、同轴度公差均控制在扫描精度范围内，保证与原车转向节、避震器、悬挂固定座的装配适配性，无需二次修改即可完成虚拟装配验证。材质渲染阶段，针对零件采用的玻纤增强尼龙材质特性，调整材质的漫反射、粗糙度与微表面细节，还原工程塑料注塑成型后的哑光磨砂质感，同时对结构棱边、安装孔位的边缘做微小倒角处理，还原真实零件的工艺特征，渲染效果贴近实物实拍质感。结构设计上，下摆臂的主受力臂采用变截面加强筋布局，从前端铰接位到后端固定位逐步过渡壁厚，在车轮受到侧向冲击、纵向颠簸载荷时，可将应力均匀分散到整个臂体结构，避免应力集中导致的断裂问题；臂体末端的避震安装位预留了标准的球头铰接间隙，可适配不同规格的RC避震器，满足不同场地的悬挂调校需求；前端的轮组铰接位设计了双层限位凸台，可限制转向时的最大摆角，避免转向过度导致的传动结构干涉。整个模型的建模过程严格遵循机械设计的装配规范，所有特征参数均可直接导出用于数控加工、3D打印快速成型，为RC模型改装、配件复刻、结构优化提供了精准的三维数据支撑，也为同类型悬挂结构的设计提供了可参考的逆向建模范本。
